(共18张PPT)
照相机的构造
调焦环是相机上控制镜头伸缩
的装置。调节镜头到胶片的距离。
光圈是相机镜头中控制曝光量的装置。
快门是相机中控制曝光时间长短的装置。
共同控制曝光量。
3、快门和光圈共同控制什么?
2、光圈和快门分别控制什么?
1、调焦环是调节什么?

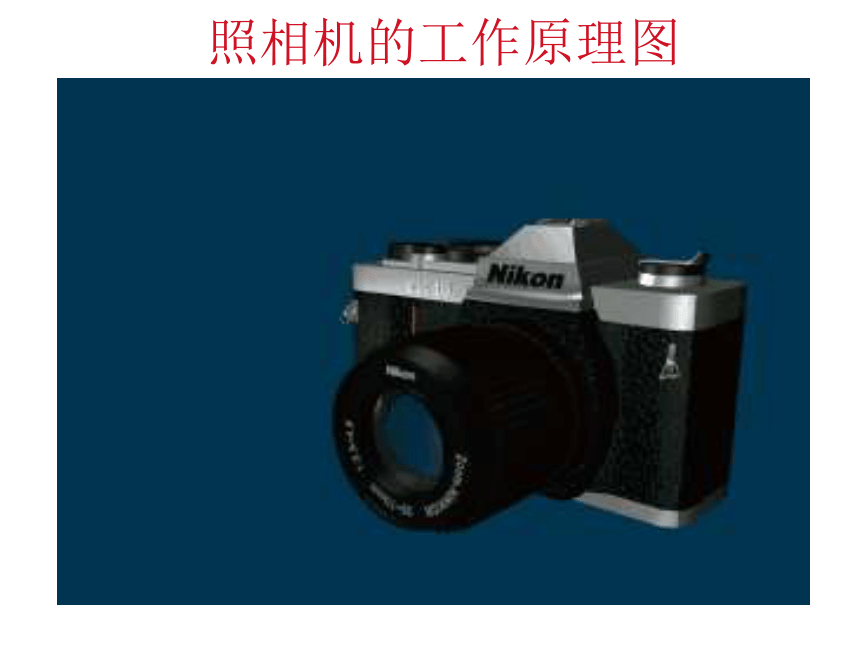

照相机的工作原理图
物距:U
像距:v
为什么能成像???

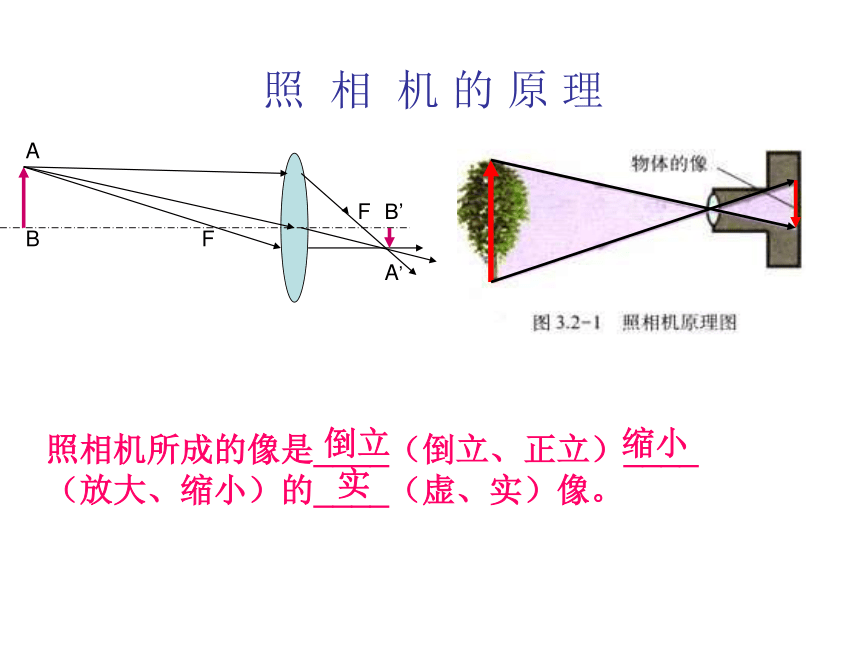

照 相 机 的 原 理
照相机所成的像是____(倒立、正立)____(放大、缩小)的____(虚、实)像。
F
F
A
B
A’
B’
倒立
缩小

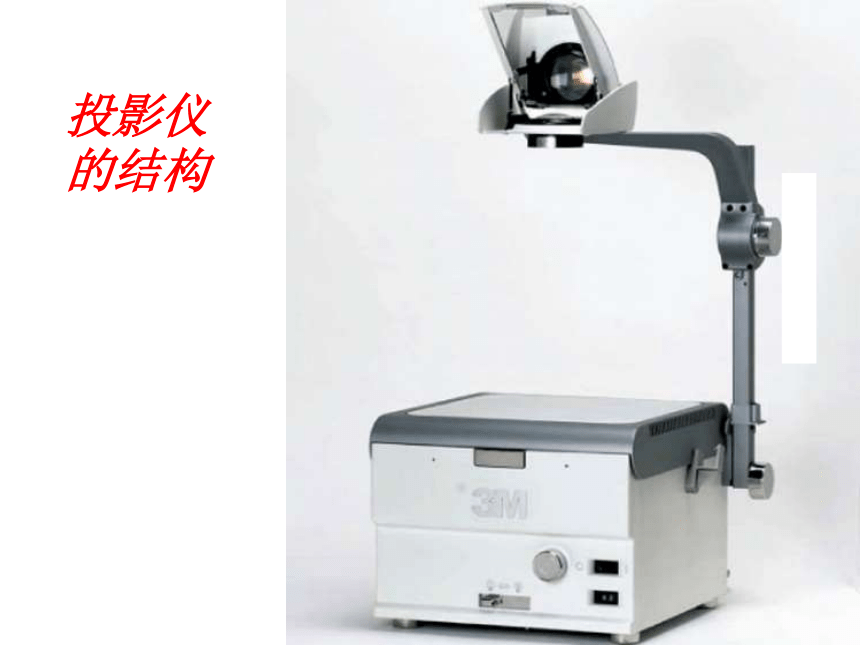

投影仪的结构
投 影 仪
一、投影仪主要由哪几部分组成?
投影片
镜头
(凸透镜)
平面镜
投影仪的原理
.
.
.
.
1.平面镜在这里有什么作用?
A
B
A‘
B‘
投影仪的使用
改变光的传播路径,使投影片的像出现在投影机前方的屏幕上
投影片要倒放
2.我们在屏幕上要看到正立的像投影片应该怎么放
F
F
投影仪的原理

A
B
A’
B’
投影仪所成的像是____(倒立、正立)____(放大、缩小)的____(虚、实)像。
倒立
放大
3.放大镜的放大效果
.
.
成一个正立的、放大的虚像
F
真实光线会聚的像.
2F
2F
物距(u)
像距(v)
F
实像:
物体和像分别在凸透镜的两侧(物像异侧)
实像能承接在光屏
四、实像与虚像
F
F
真实光线的反向延长线会聚的像
虚像:
物体和像分别在凸透镜的同侧(物像同侧)
虚像不能承接在光屏
课堂小结:
1、照相机:物体离镜头比较远,
像是:倒立、缩小的实像。
2、投影仪:物体离镜头比较近,
像是:倒立、放大的实像。
3、放大镜:物体离镜头很近,
像是:正立、放大的虚像。
当堂练习
答案:D
答案:B
答案:C
1.下列不是透镜在生活中的应用的是:
A.照相机 B.放大镜 C.投影仪 D.潜望镜
3.现在市场上出售的”人参酒”在酒瓶中浸着一支人参,你所看到人参应该是: A.人参的实物 B.等大的像 C.放大的虚像 D.缩小的实像
2.物体通过下列光学器件可以成放大的实象的是: A.照相机 B.投影仪 C.放大镜 D.平面镜
