透镜课件

(共32张PPT)

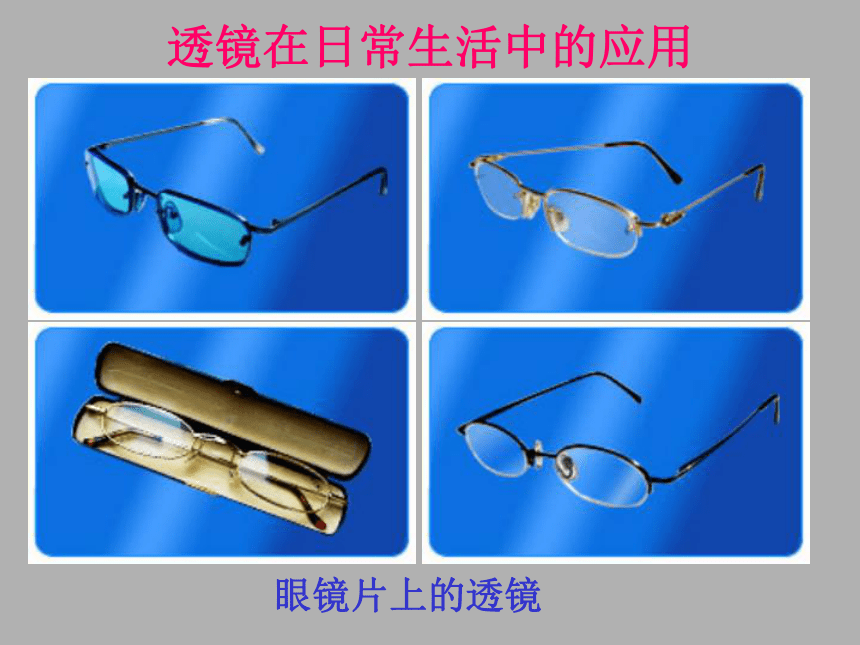

眼镜片上的透镜
透镜在日常生活中的应用
透镜在日常生活中的应用

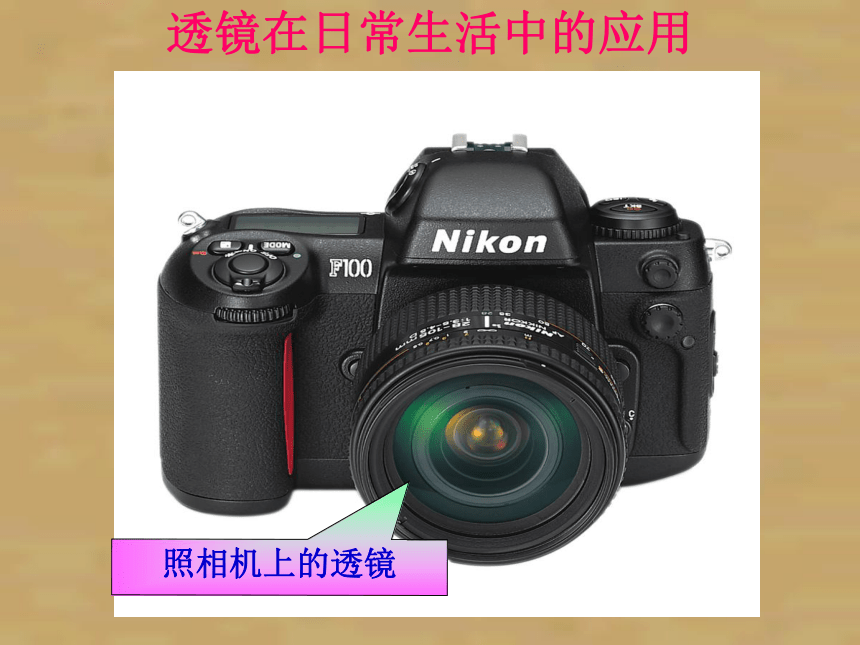

照相机上的透镜
透镜在日常生活中的应用

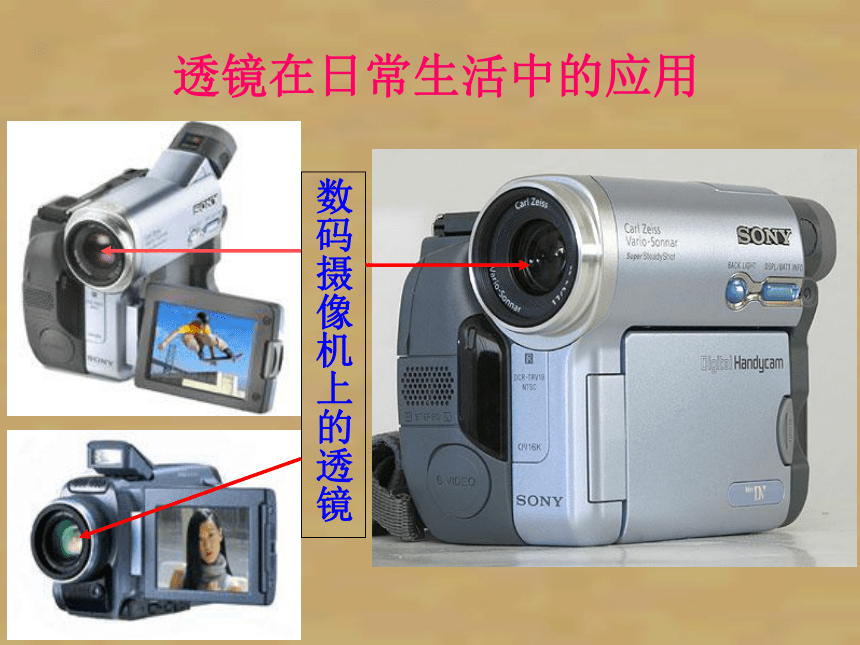

数码摄像机上的透镜
透镜在日常生活中的应用

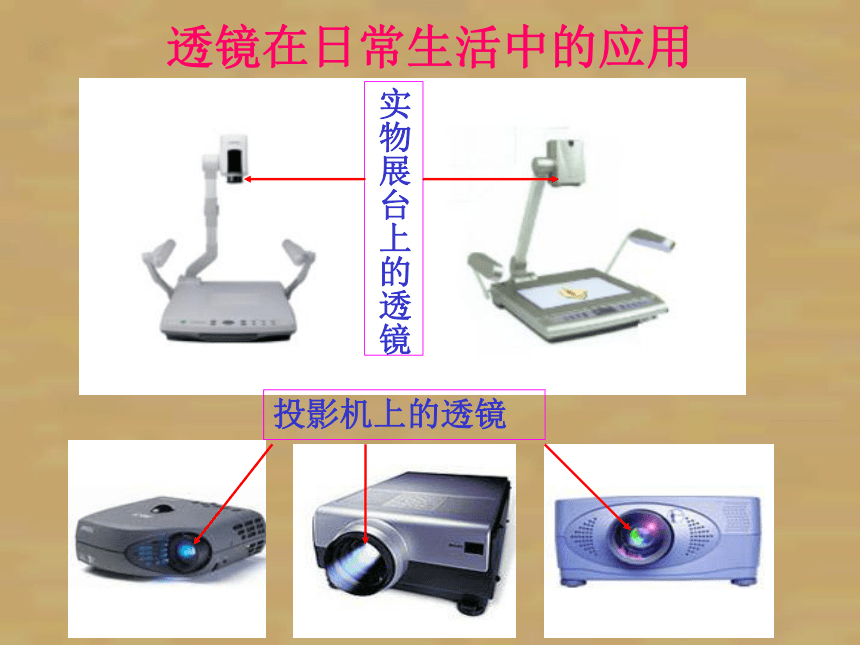

投影机上的透镜
实物展台上的透镜
透镜在日常生活中的应用

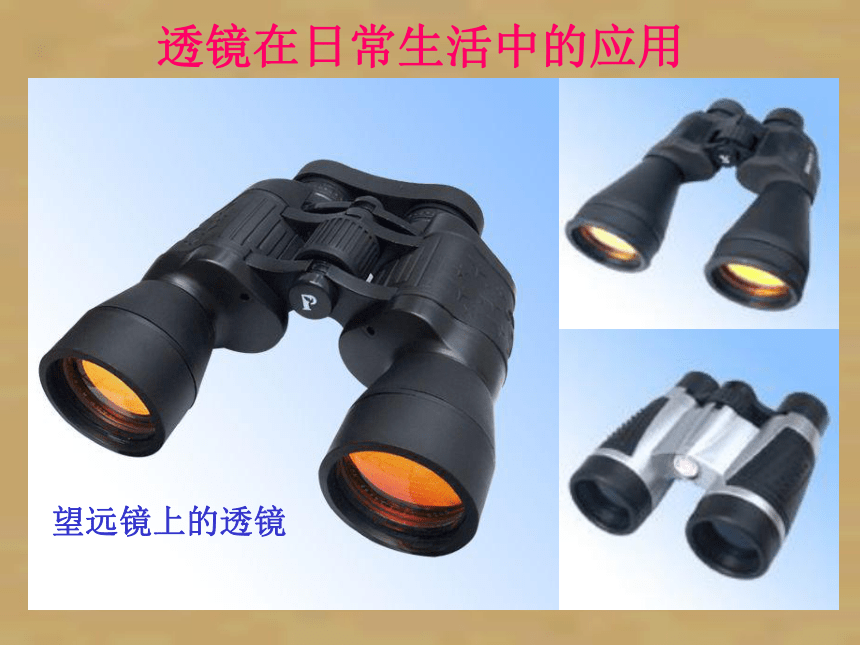

望远镜上的透镜

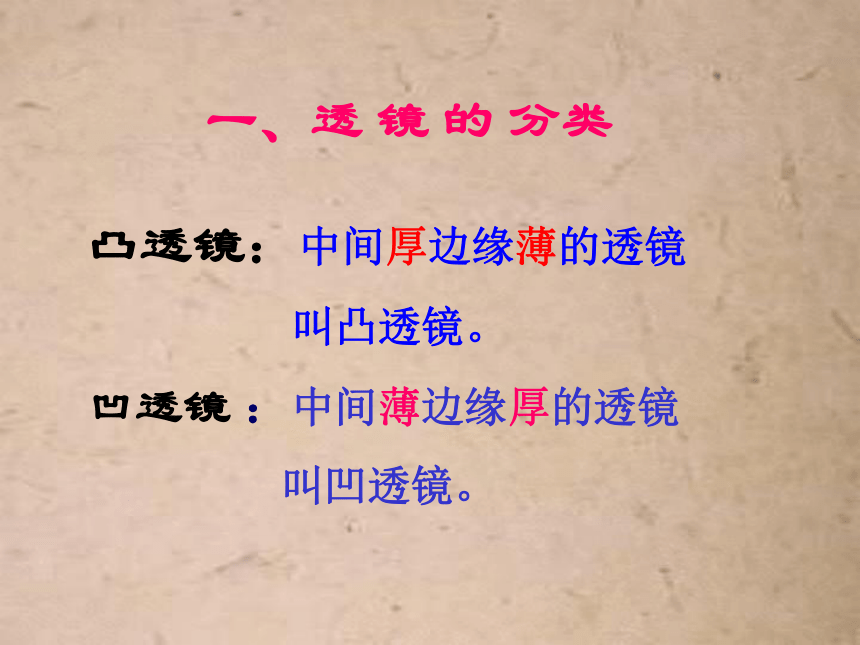

凸透镜：中间厚边缘薄的透镜
叫凸透镜。
凹透镜 ：中间薄边缘厚的透镜
叫凹透镜。
一、透 镜 的 分类
属于凸透镜的是：
属于凹透镜的是：
A
B
C
D
E
F
A 、C、D
B 、E 、F

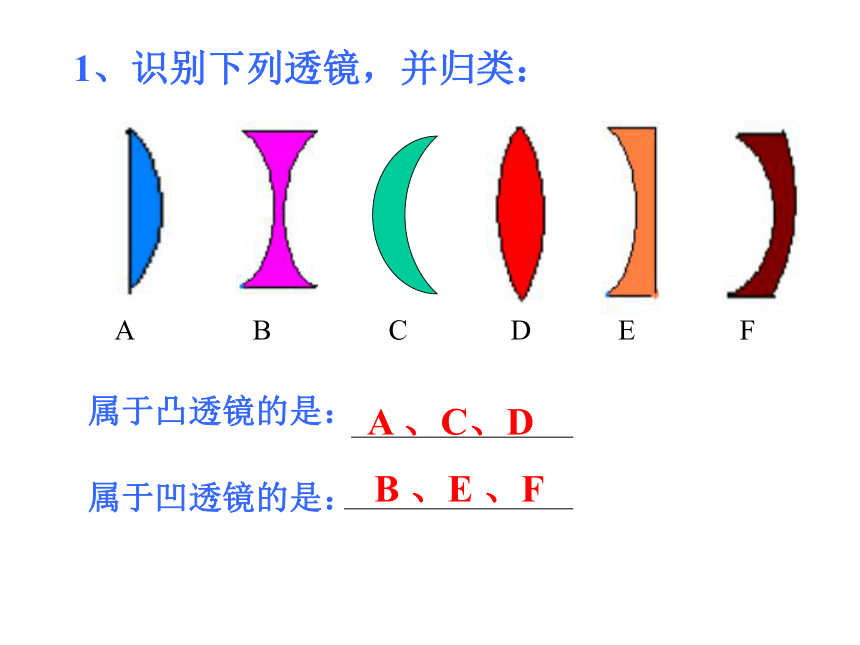

1、识别下列透镜，并归类：
凸透镜的画法
C1
C2
主光轴
光心(O)

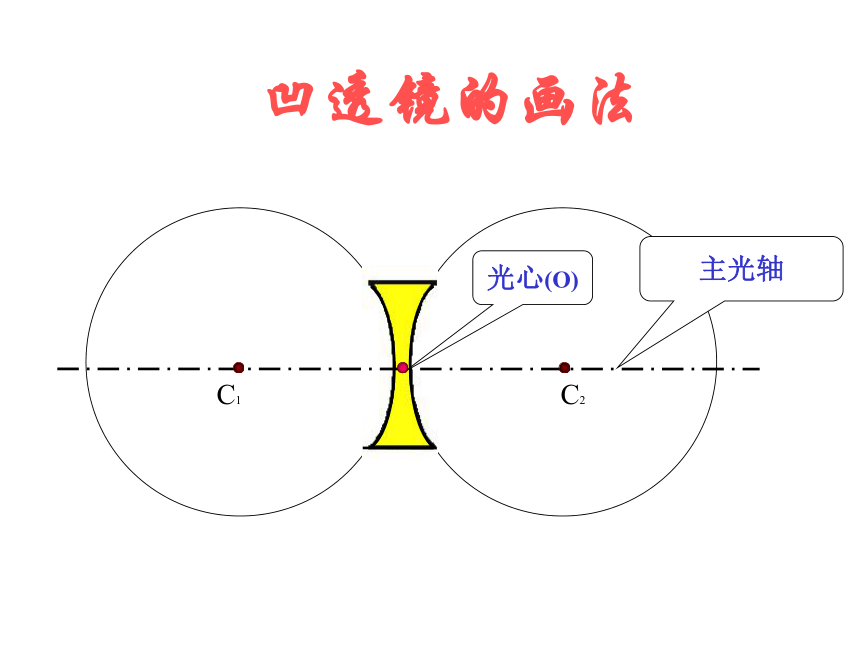

凹透镜的画法
C2
C1
主光轴
光心(O)
二、探究透镜对光线的作用
探究1、透镜对光线的作用

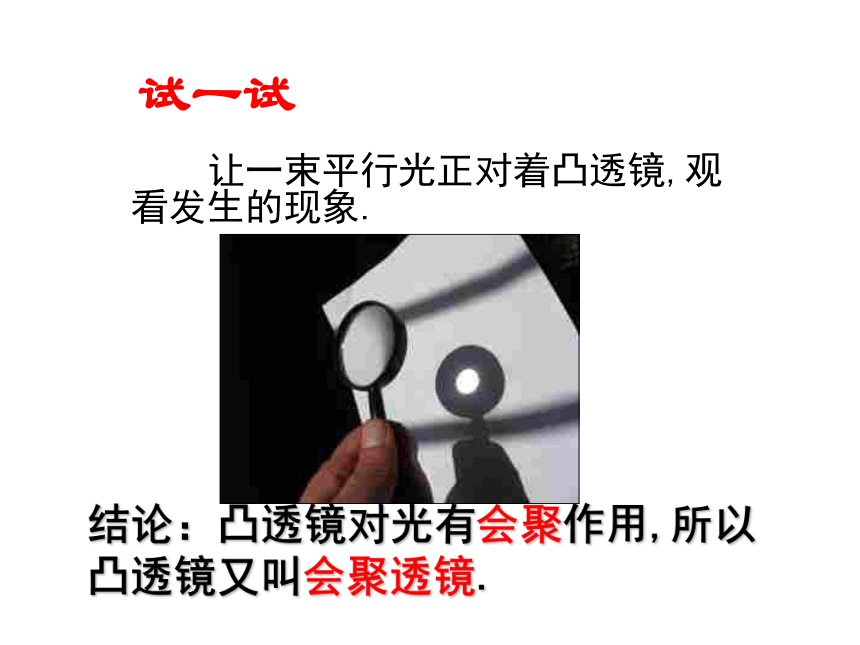

让一束平行光正对着凸透镜,观看发生的现象.
试一试
结论：凸透镜对光有会聚作用,所以凸透镜又叫会聚透镜.
1、凸透镜对光线的作用
凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。
凸透镜的焦点
O
F
F
2、凸透镜有两个实焦点。
1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。
凸透镜的焦距
O
F
F
f
f
2、两边的焦距相等。
1、焦点到凸透镜光心的距离叫做焦距( f )。
让一束平行光正对着凹透镜,观看发生的现象.
试一试
结论：凹透镜对光有发散作用,所以凹透镜又叫发散透镜
2、凹透镜对光线的作用
凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。
凹透镜对光线的作用
平行于主光轴的光线通过凹透镜后发散，发
散光线的反向延长线相交于主光轴上，它不是
实际光线的会聚点，叫 (F)。
F
虚焦点
F
探究实验2：特殊光线
探究通过透镜光心的光线
和平行于透镜主光轴的光线。
通过透镜光心的光线
结论：通过光心的光线传播方向不改变。
F
想一想？
（1）经过焦点入射的光线通过凸透镜后是什么样的？
（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
F
F
F
结论：
（1）经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光。
（2）对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出。
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。
三条特殊光线
F
F
F
F
完成下列光路图
F
F
F
F
LF
LF
LF
LF
LF
F
F
F
完成下列光路图
F
LF
LF
LF
LF
LF
原理：三棱镜对光线的作用
通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。
LF
LF
LF
LF
LF
F
凸透镜是三棱镜的组合
LF
LF
LF
LF
LF
F
凹透镜是三棱镜的组合
LF
LF
LF
LF
LF
一、透镜的分类：
学到了什么？
二、概念：
凸透镜和凹透镜
三、透镜对光线的作用：
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主 光 轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光 心(O)
---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
3、焦 点( F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦 距( f )
---焦点到光心的距离叫焦距。
学到了什么？
1、 通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通 过 焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。
四、三条特殊光线：
.如图，在各个方框中恰当的位置上画出合适的透镜.
LF
LF
LF
LF
LF
在下图中填上适当的的光学元件
