第十二章电压和电阻全单元过关达标卷-2021-2022学年鲁科版（五四学制）九年级上册物理
一、单选题
1．下列关于电源的说法中正确的是（ ）
A．电源是提供电压的设备 B．电源是提供电流的设备
C．电源是提供电荷的设备 D．以上说法都正确
2．在图甲、乙所示的电路中，将开关S1、S2闭合，各灯均发光，则下列说法中正确的是（ ）
A．甲图中，电流在通过灯L1和灯L2的过程中，电流逐渐减小
B．甲图中，若灯L1和灯L2的亮度不同，则通过二者的电流也不相同
C．乙图中，灯L3和灯L1两端的电压一定相等
D．乙图中，通过灯L3和灯L4的电流一定相同
3．一根导线的电阻为R，要使这根导线的电阻变大，可以采用的方法是（ ）
A．将导体拉长 B．将导体对折
C．增大导体两端的电压 D．减小通过导体的电流
4．在如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（ ）
A． B． C． D．
5．关于电流、电压、电阻、电路，下列说法正确的是（ ）
A．电流是形成电压的原因
B．将导线A剪去一段后，再将其拉长到原来的长度，其阻值小于导线A的原阻值
C．电路中某用电器被短接时，该用电器不会被烧毁
D．电路中只要有电源就一定能形成电流

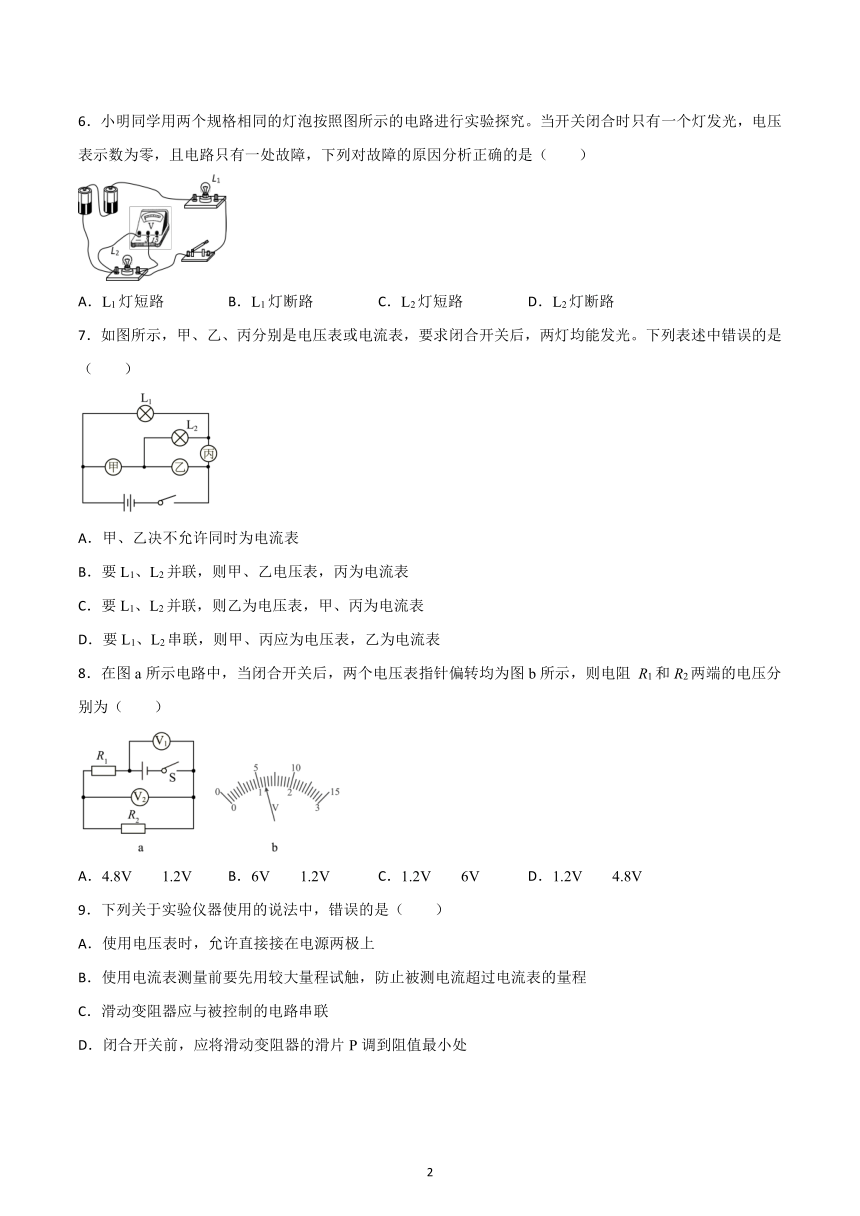

6．小明同学用两个规格相同的灯泡按照图所示的电路进行实验探究。当开关闭合时只有一个灯发光，电压表示数为零，且电路只有一处故障，下列对故障的原因分析正确的是（ ）
A．L1灯短路 B．L1灯断路 C．L2灯短路 D．L2灯断路
7．如图所示，甲、乙、丙分别是电压表或电流表，要求闭合开关后，两灯均能发光。下列表述中错误的是（ ）
A．甲、乙决不允许同时为电流表
B．要L1、L2并联，则甲、乙电压表，丙为电流表
C．要L1、L2并联，则乙为电压表，甲、丙为电流表
D．要L1、L2串联，则甲、丙应为电压表，乙为电流表
8．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻 R1和R2两端的电压分别为（ ）
A．4.8V 1.2V B．6V 1.2V C．1.2V 6V D．1.2V 4.8V
9．下列关于实验仪器使用的说法中，错误的是（ ）
A．使用电压表时，允许直接接在电源两极上
B．使用电流表测量前要先用较大量程试触，防止被测电流超过电流表的量程
C．滑动变阻器应与被控制的电路串联
D．闭合开关前，应将滑动变阻器的滑片P调到阻值最小处

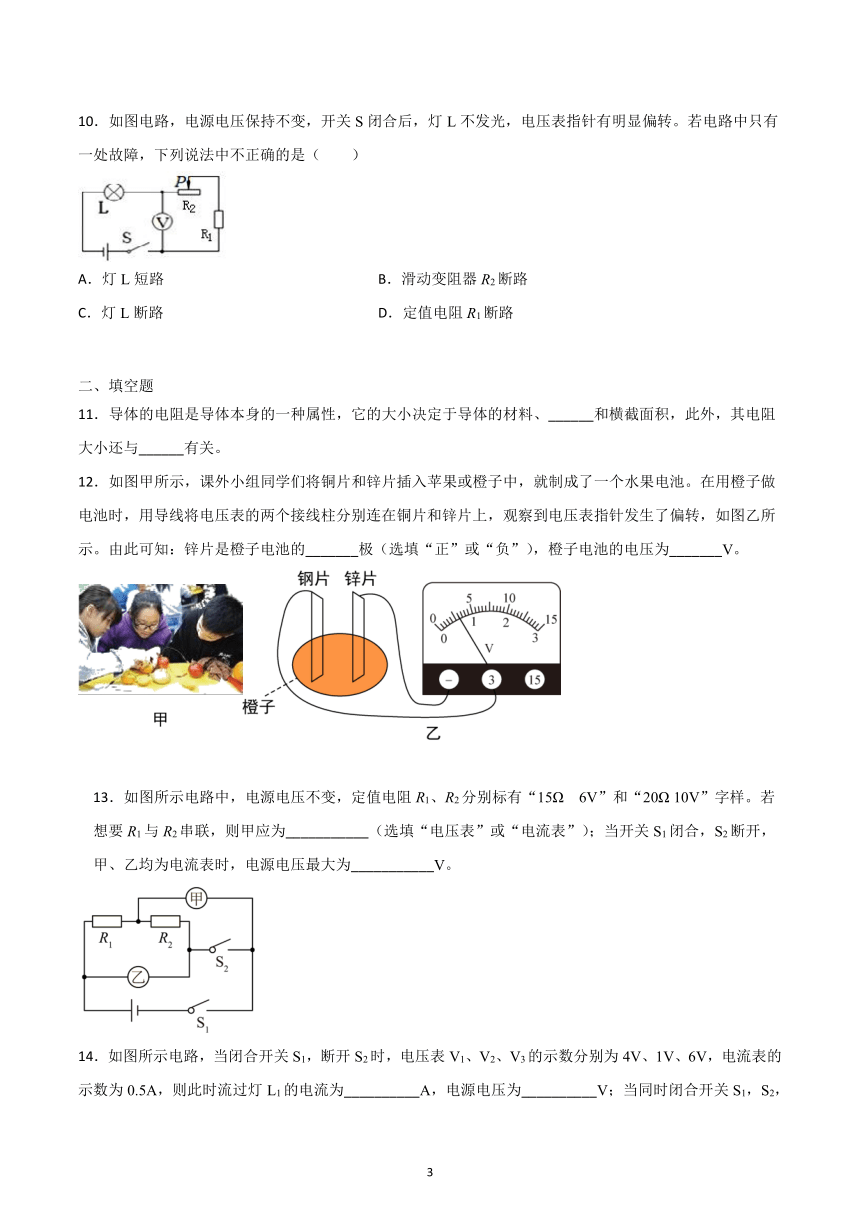

10．如图电路，电源电压保持不变，开关S闭合后，灯L不发光，电压表指针有明显偏转。若电路中只有一处故障，下列说法中不正确的是（ ）
A．灯L短路 B．滑动变阻器R2断路
C．灯L断路 D．定值电阻R1断路
二、填空题
11．导体的电阻是导体本身的一种属性，它的大小决定于导体的材料、______和横截面积，此外，其电阻大小还与______有关。
12．如图甲所示，课外小组同学们将铜片和锌片插入苹果或橙子中，就制成了一个水果电池。在用橙子做电池时，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转，如图乙所示。由此可知：锌片是橙子电池的_______极（选填“正”或“负”），橙子电池的电压为_______V。
13．如图所示电路中，电源电压不变，定值电阻R1、R2分别标有“15Ω 6V”和“20Ω 10V”字样。若想要R1与R2串联，则甲应为___________（选填“电压表”或“电流表”）；当开关S1闭合，S2断开，甲、乙均为电流表时，电源电压最大为___________V。

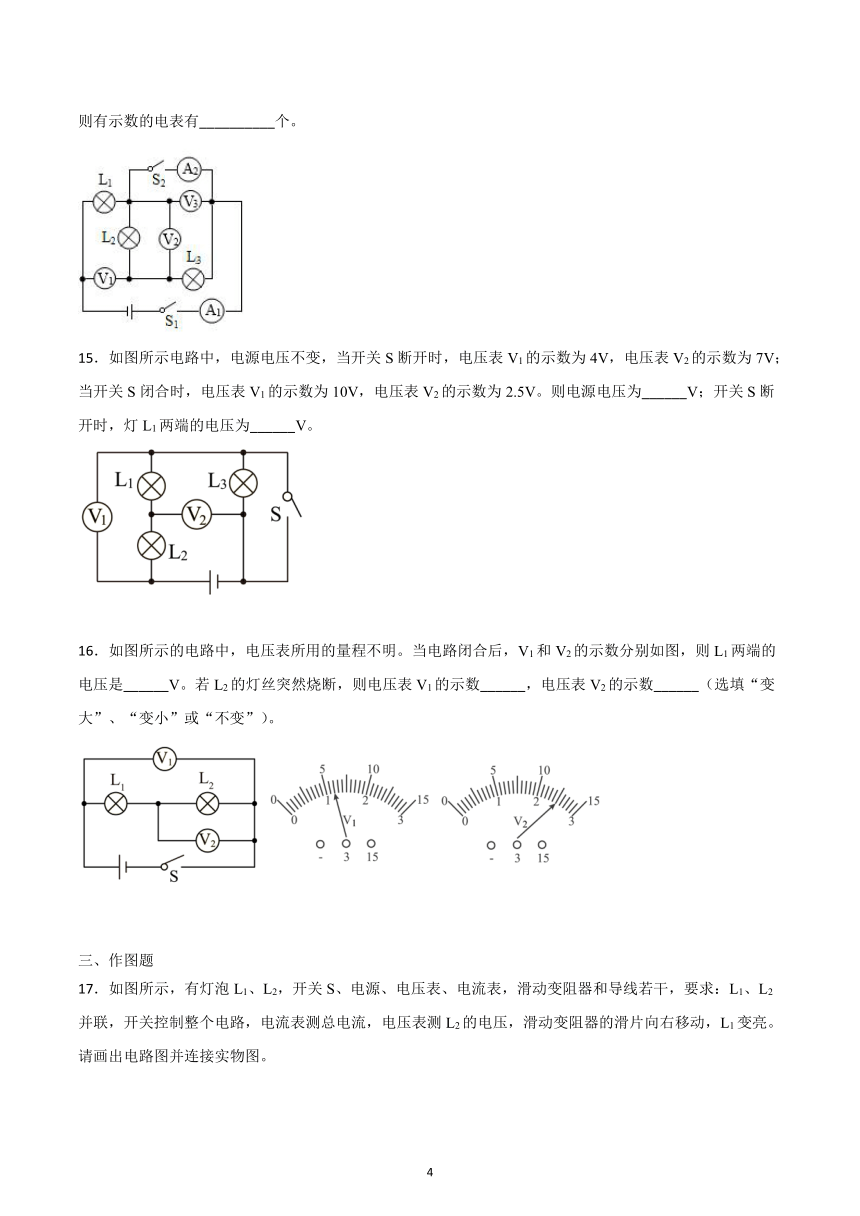

14．如图所示电路，当闭合开关S1，断开S2时，电压表V1、V2、V3的示数分别为4V、1V、6V，电流表的示数为0.5A，则此时流过灯L1的电流为__________A，电源电压为__________V；当同时闭合开关S1，S2，则有示数的电表有__________个。
15．如图所示电路中，电源电压不变，当开关S断开时，电压表V1的示数为4V，电压表V2的示数为7V；当开关S闭合时，电压表V1的示数为10V，电压表V2的示数为2.5V。则电源电压为______V；开关S断开时，灯L1两端的电压为______V。
16．如图所示的电路中，电压表所用的量程不明。当电路闭合后，V1和V2的示数分别如图，则L1两端的电压是______V。若L2的灯丝突然烧断，则电压表V1的示数______，电压表V2的示数______（选填“变大”、“变小”或“不变”）。
三、作图题
17．如图所示，有灯泡L1、L2，开关S、电源、电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L2的电压，滑动变阻器的滑片向右移动，L1变亮。请画出电路图并连接实物图。

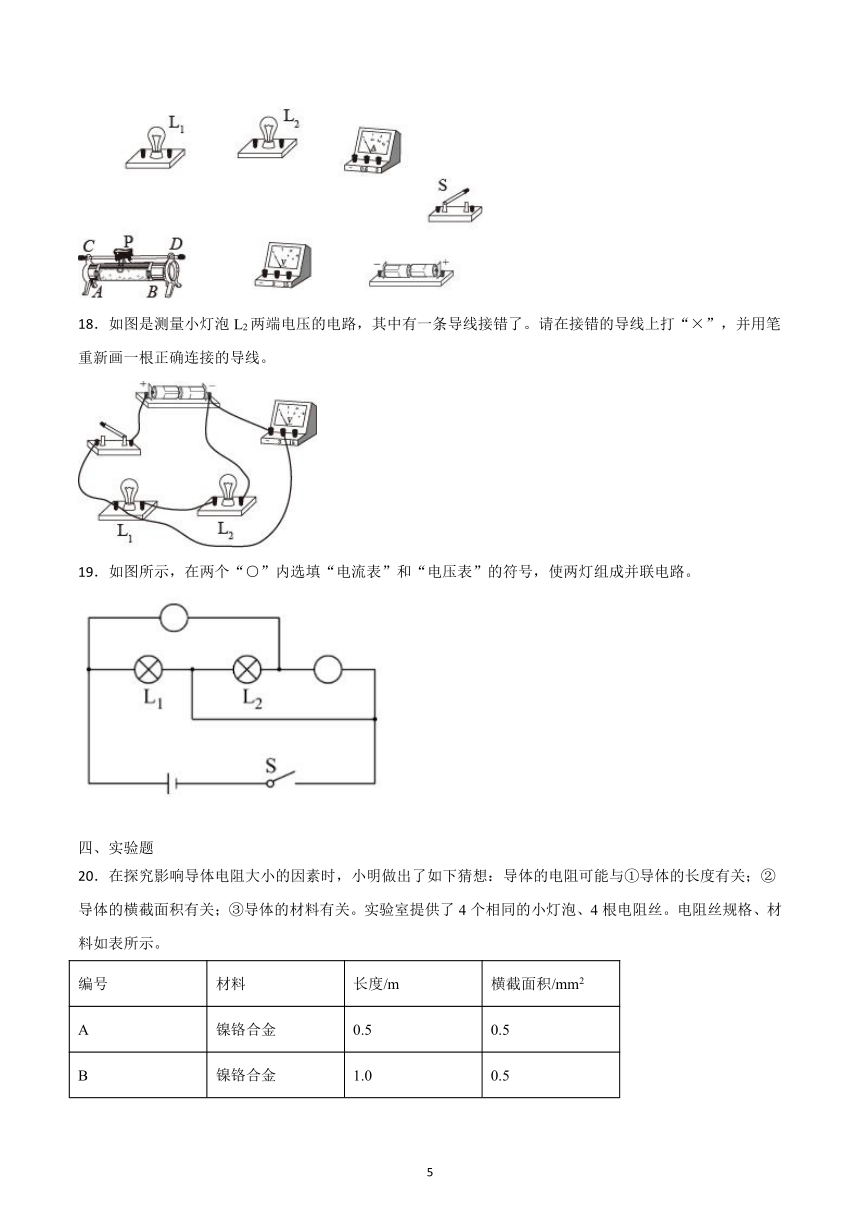

18．如图是测量小灯泡L2两端电压的电路，其中有一条导线接错了。请在接错的导线上打“×”，并用笔重新画一根正确连接的导线。
19．如图所示，在两个“○”内选填“电流表”和“电压表”的符号，使两灯组成并联电路。
四、实验题
20．在探究影响导体电阻大小的因素时，小明做出了如下猜想：导体的电阻可能与①导体的长度有关；②导体的横截面积有关；③导体的材料有关。实验室提供了4个相同的小灯泡、4根电阻丝。电阻丝规格、材料如表所示。
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）按照如图所示连接电路，在电路中分别接上不同的导体，则通过观察______来比较导体电阻的大小；
（2）为了验证上述猜想①，应该闭合______两个开关；
（3）闭合开关S1和S3，观察到灯泡L1和L3发光，且L3比L1亮，初步得到的结论是：其它条件相同的情况下，______，电阻越大；
（4）实验中发现实验现象不明显，小明将灯泡换成了______（选填“电流表”或“电压表”），电表的示数越大，说明表所在支路的导体电阻越______；
（5）接下来，小明又做了如下实验：将镍合金丝A接入电路，闭合开关，然后用大功率吹风机先对镍铭合金丝吹一段时间热风，再改用冷风挡对镍铭合金吹冷风。发现两次实验中电表的示数不同，这说明导体的电阻与______有关。
21．“探究串联电路的电压关系”的实验电路如图甲所示。
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择___________（选填“相同”或“不同”）的小灯泡。
（2）小明率先连接电路，刚接好最后一根导线，小灯泡就亮了，经检查电路连接正确。那么他的问题是，在连接电路时___________。
（3）小明根据图甲正确连接好电路，闭合开关，电压表示数如图乙所示，此时电压表的示数为_______V；为了使实验结果更准确，接下来他应该断开开关，________。
（4）实验过程中，另一同学闭合开关后发现两灯不亮，但电压表有示数，由此他判断出电路中出现的故障是________。为进一步确定故障原因，他用一根导线进行尝试，当将该导线并联在AB之间时，发现L2亮了起来，但L1不发光，此时发现电压表指针________（选填“偏转”或“不偏转”）。
（5）测量完成后，记录了下表所示的数据，分析表格后同学们发现有一个数据记录错误，该数据是________V，经过讨论他们发现错误的数据是由于电压表的量程读错引起的，纠正错误后，他们根据表格得出的结论是：串联电路两端的总电压等于_________电路两端电压之和。
实验小组 L1两端的电压/V L2两端的电压/V 串联电路总电压/V
1 1.5 3.0 4.5
2 1.2 1.8 3.0
3 1.5 0.9 6.0
五、计算题
22．如图所示的电路中，电源电压保持不变。断开S，电压表的示数为7V；闭合S，电压表的示数为3V。求：
（1）电源电压是多少？
（2）开关S闭合时，灯L1两端的电压是多少？
23．小明同学按图甲所示的电路进行实验，已知电源由四节新干电池组成。闭合开关S后，电流表A1和A2的指针均指在图乙所示的位置。则L1、L2的电流各是多少？电源电压及两电压表V1、V2示数是多少？
参考答案
1．A2．C3．A4．D5．C6．C7．B8．A9．D10．C
11．长度 温度 12．负 0.6 13．电压表 6 14．0.5 9 3
15．10 1 16．3.5 不变 变大
17．18．19．
20．小灯泡的亮度 S1、S2 横截面积越小 电流表 小 温度
21．不同 开关未断开 2 换用0～3V的量程 L1断路 不偏转 6.0 各部分
22．（1）7V；（2）4V
23．L1、L2的电流分别是0.8A、0.2A；电源电压及两电压表V1、V2示数都是6V。
