4.2电流的测量 同步练习（含解析）

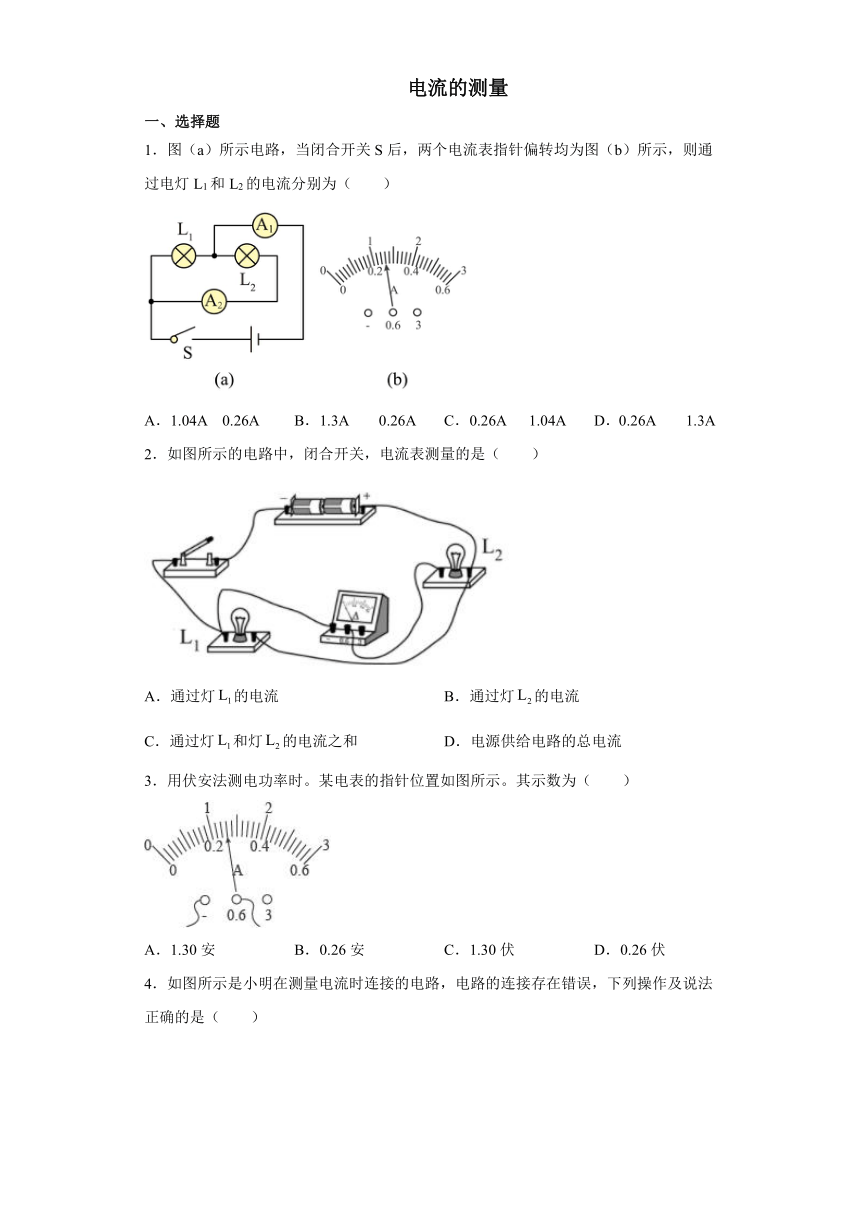

电流的测量
一、选择题
1．图（a）所示电路，当闭合开关S后，两个电流表指针偏转均为图（b）所示，则通过电灯L1和L2的电流分别为（　　）
A．1.04A 0.26A B．1.3A 0.26A C．0.26A 1.04A D．0.26A 1.3A
2．如图所示的电路中，闭合开关，电流表测量的是（ ）
A．通过灯的电流 B．通过灯的电流
C．通过灯和灯的电流之和 D．电源供给电路的总电流
3．用伏安法测电功率时。某电表的指针位置如图所示。其示数为（　　）
A．1.30安 B．0.26安 C．1.30伏 D．0.26伏
4．如图所示是小明在测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（　　）
A．撤掉导线，电流表测量的是电路的总电流
B．撤掉导线，电流表测量的是小灯泡的电流
C．撤掉导线，电流表测量的是小灯泡的电流
D．撤掉导线，电流表测量的是小灯泡的电流
5．如图所示，在探究“并联电路的电流规律”时，闭合开关 S 后，电流表 A 的示数是 0.4A，A1 的示数是 0.1A，则通过小灯泡 L1的电流（　　）
A．0.5A B．0.4A C．0.3A D．0.1A
6．如图所示的电路，下列分析正确的是（　　）
A．只闭合时，发光、不发光，测电流
B．只闭合时，发光、不发光，测电流
C．闭合、时，、并联，测电流
D．闭合、时，、串联，、示数相等

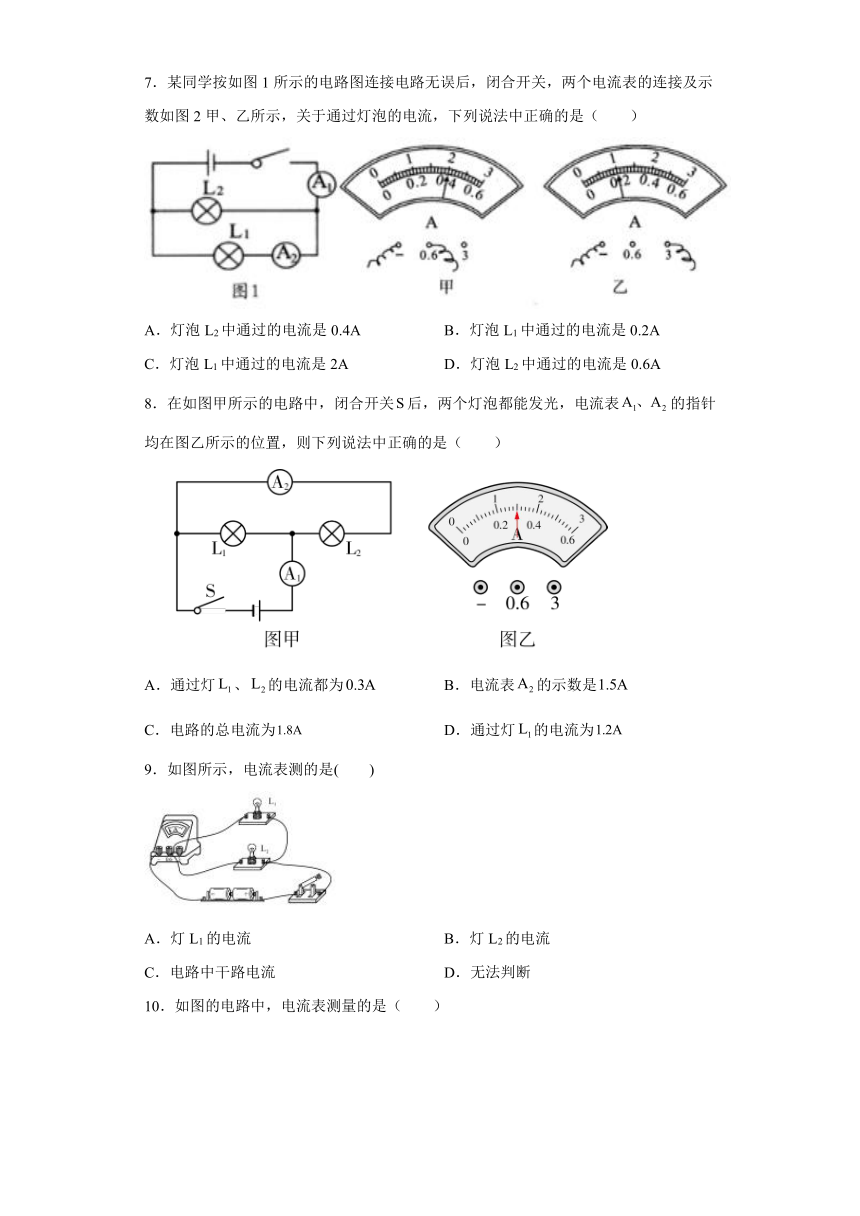

7．某同学按如图1所示的电路图连接电路无误后，闭合开关，两个电流表的连接及示数如图2甲、乙所示，关于通过灯泡的电流，下列说法中正确的是（　　）
A．灯泡L2中通过的电流是0.4A B．灯泡L1中通过的电流是0.2A
C．灯泡L1中通过的电流是2A D．灯泡L2中通过的电流是0.6A
8．在如图甲所示的电路中，闭合开关后，两个灯泡都能发光，电流表的指针均在图乙所示的位置，则下列说法中正确的是（ ）
　　
A．通过灯、的电流都为 B．电流表的示数是
C．电路的总电流为 D．通过灯的电流为
9．如图所示，电流表测的是(　　)
A．灯L1的电流 B．灯L2的电流
C．电路中干路电流 D．无法判断

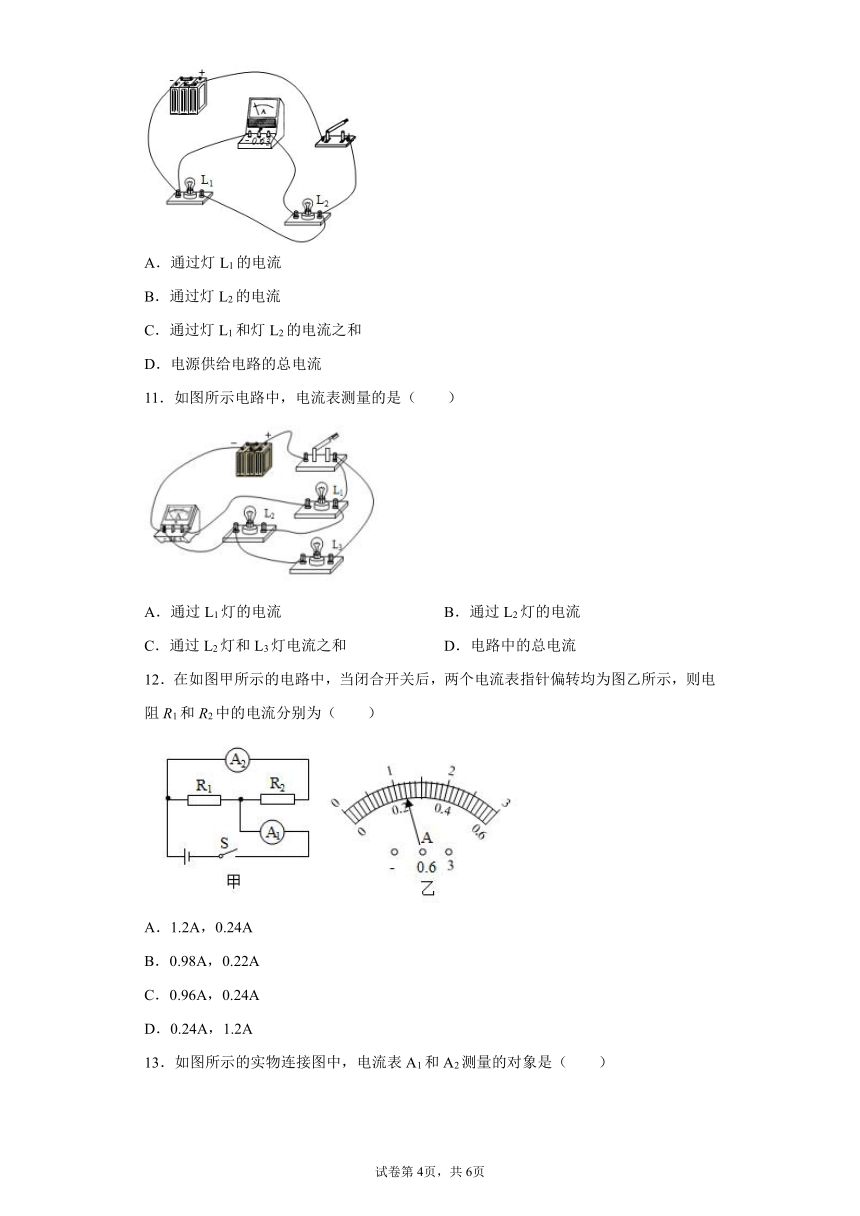

10．如图的电路中，电流表测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和灯L2的电流之和
D．电源供给电路的总电流
11．如图所示电路中，电流表测量的是（　　）
A．通过L1灯的电流 B．通过L2灯的电流
C．通过L2灯和L3灯电流之和 D．电路中的总电流
12．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（　　）
A．1.2A，0.24A
B．0.98A，0.22A
C．0.96A，0.24A
D．0.24A，1.2A

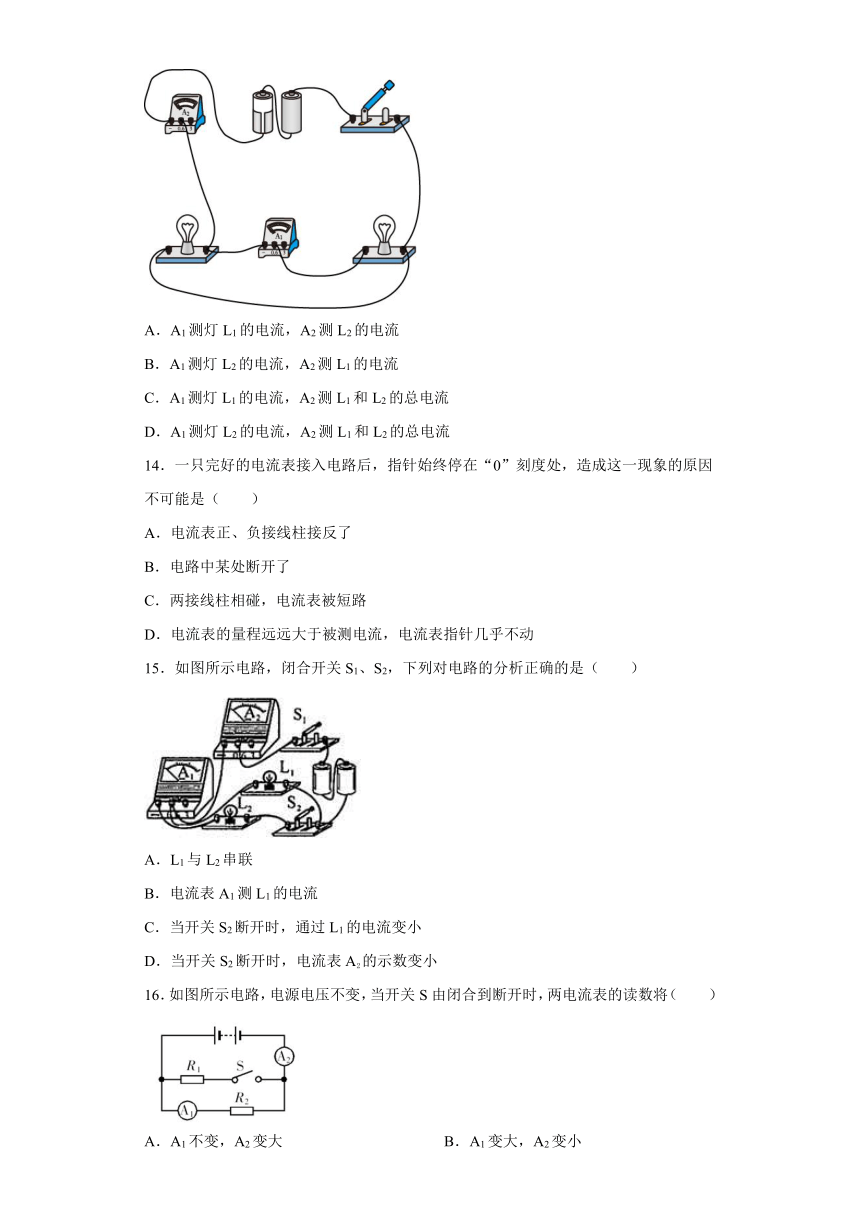

13．如图所示的实物连接图中，电流表A1和A2测量的对象是（　　）
A．A1测灯L1的电流，A2测L2的电流
B．A1测灯L2的电流，A2测L1的电流
C．A1测灯L1的电流，A2测L1和L2的总电流
D．A1测灯L2的电流，A2测L1和L2的总电流
14．一只完好的电流表接入电路后，指针始终停在“0”刻度处，造成这一现象的原因不可能是（　　）
A．电流表正、负接线柱接反了
B．电路中某处断开了
C．两接线柱相碰，电流表被短路
D．电流表的量程远远大于被测电流，电流表指针几乎不动
15．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，通过L1的电流变小
D．当开关S2断开时，电流表A2的示数变小
16．如图所示电路，电源电压不变，当开关S由闭合到断开时，两电流表的读数将（　　）
A．A1不变，A2变大 B．A1变大，A2变小
C．A1不变，A2变小 D．A1变小，A2不变
二、填空题
17．如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过_______（填“L1”或“L2”）的电流，通过L2灯的电流应为_______安。
18．杭州某些路口装有语音自动提示系统，其工作过程是一旦行人或骑车者在闯红灯时，摄像头即拍下照片，然后将信号传输到语音提示系统，发出声音，提醒行人或骑车者。
（1）摄像头工作原理与人眼相似，相当于一个__________透镜；
（2）行人一听到语音提示立即退回，这种应答性反应的过程叫做__________。
（3）如图1所示的电路中，当开关闭合后发现，电流表指针向左偏转（如图2所示），产生故障的原因可能是__________，排除故障后闭合开关，电流表的指针偏转如图3所示，电流表的示数为__________，电流表测量的是通过__________（选填电源、L1或L2）的电流。
试卷第1页，共3页
参考答案
1．A
【详解】
根据a图可知，灯泡L1与L2并联，电流表A1测总电流，A2测L2的电流。
根据并联电路的电流规律可知，A1的示数大于A2。
根据b图可知，当使用量程为0~3A时，分度值为0.1A，示数为1.3A；
当使用量程为0~0.6A时，分度值为0.02A，示数为0.26A；
则总电流为1.3A，L2的电流为0.26A；
则通过L1的电流为
I1=I总-I2=1.3A-0.26A=1.04A
故选A。
2．B
【详解】
由图像可知，两个灯泡并联，电流表与灯L2串联，因此测通过灯L2的电流，故B符合题意。
故选B。
3．B
【详解】
由图可知，该电表是电流表，由于电流表使用接线柱“ ”和“0.6”，所以使用0~0.6A的量程，因为0A到0.2A之间平均分成10个小格，则分度值是0.02A，那么电流表的示数为
0.2A0.023A=0.26A
故选B。
4．D
【详解】
AB．由图可知，撤掉导线a，灯L1和L2并联，电流表没有接入电路，所以电流表既不是测总电流，也不是测小灯泡L1的电流，故AB错误；
C．由图可知，撤掉导线b，灯L1和L2并联，电流表串联在干路中，即电流表测量的是电路的总电流，故C错误；
D．由图可知，撤掉导线c，灯L1和L2并联，电流表串联在L2的支路中，即电流表测量的是小灯泡L2的电流，故D正确。
故选D。
5．D
【详解】
由电路图可看出A1在支路上与L1串联，则A1测的是L1的电流，即A1的示数为通过L1的电流，所以通过小灯泡L1的电流为0.1A，故D符合题意。
故选D。
6．C
【详解】
A．只闭合时，和处于断开状态，电路中只有和连入电路，因此发光，不发光，测通过电流，故A错误；
B．只闭合时，由于在干路上，整个电路处于断开状态，电路没有形成通路，则灯都不亮，故B错误；
CD．闭合、时，电流分两路分别流入、，则、并联，测干路电流，测通过电流，故C正确，D错误。
故选C。
7．D
【详解】
AD．由图可知，两只灯泡并联，电流表A1测量干路电流，电流表A2测量通过灯泡L1的电流，所以A1示数较大，所以A1是图乙，量程为0～3A，分度值为0.1A，示数为I=1.0A；电流表A2是图甲，量程为0～0.6A，分度值为0.02A，示数为I2=0.4A，即通过灯泡L1的电流为0.4A，所以通过灯泡L2的电流为
I2=I-I1=1.0A-0.4A=0.6A
故D正确，A错误；
BC．电流表A2测量通过灯泡L1的电流，通过灯泡L1的电流为0.4A，故BC错误。
故选D。
8．D
【详解】
由电路图可知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流。由题意知，电流表A1应选用大量程，即I=1.5A，电流表A2选用小量程，即I2=0.3A；因为并联电路中干路电流等于各支路电流之和，所以通过灯的电流为
I1=I-I2=1.5A-0.3A=1.2A
故ABC错误，D正确。
故选D。
9．C
【详解】
由图知道，电流的流向是：从电源的正极流出，经开关后，再分别进入两只灯泡，最后到达到电流表的正接线柱，共同流入电流表后，从电流表流出再回到电源的负极，所以，电流表在电路的干路中，测的是电路中干路电流。
故选C。
10．B
【详解】
从电路图中可以看出，电流表和灯泡L2串联，因此电流表测量的是灯泡L2中的电流。
故选B。
11．A
【详解】
由题图可知，三个小灯泡并联，流过小灯泡L1的电流从电流表的正接线柱流入，再从电流表的负接线柱流出，所以电流表测量的是通过L1灯的电流。
故选A。
12．C
【详解】
由图知道，两电阻并联，电流表A1 测量干路电流，电流表A2 测量通过L2的电流；由于并联电路中，干路中的电流等于各支路电流之和，所以电流表A1 选用的应该是大量程（0～3A），分度值为0.1A，所以电流表A的示数为1.2A，即干路电流为
I总 =1.2A
A2 选用的是小量程（0～0.6A）；分度值是0.02A，所以电流表的示数为
I2=0.24A
即通过灯L2 的电流为0.24A；则通过灯L1 的电流为
I1 =I总 -I2 =1.2A-0.24A=0.96A
故选C。
13．C
【分析】
电流表与哪个用电器串联，它就哪个用电器的电流。
【详解】
根据实物图可知，灯泡L1与L2并联，开关在干路上，电流表A1与L1串联在同一支路上，测L1的电流；电流表A2串联在干路上，测两个灯泡的总电流。
故选C。
14．A
【详解】
A．如果电流表的正、负接线柱接反了，会出现指针倒转的情况，而不应为零；符合题意；
B．电路中某处断开了，电路中电流为零，不符合题意；
C．两接线柱相碰，电流表被短路，会造成电流表的示数为零，不符合题意；
D．电流表的量程远远大于被测电流，电流表指针几乎不动，会造成电流表的示数为零，不符合题意。
故选A。
15．D
【分析】
由实物图可知电路的连接情况，根据并联电路的电流规律分析。
【详解】
A．A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；
B．A1、L2在同一支路上，所以A1是测通过L2电流，故B错误；
C．当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；
D．当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确。
故选D。
16．C
【分析】
由电路图可知，两电阻并联接在电源两端，电流表A1测通过电阻R2的电流，电流表A2测干路电流；根据欧姆定律及并联电路特点，分析开关由闭合到断开时电流表的示数如何变化。
【详解】
开关由闭合到断开时，电阻R2电阻不变，两端电压不变，由欧姆定律可知，通过R2的电流不变，电流表A1示数不变；开关由闭合到断开时，电阻R1所在支路断开，干路电流减小，因此电流表A2示数变小。
故选C。
17．L1 0.9
【详解】
[1][2]在此题中两个灯泡是并联的，电流表a是测量通过灯泡L1的电流，电流表b测量的是干路的总电流。根据并联电路的电流规律可知，电流表b的示数大于电流表a的示数，所以电流表b用大量程读数是1.2A；电流表a用小量程读数是0.3A。那么通过L2的电流应为
1.2A-0.3A=0.9A
18．凸透镜 条件反射 电流表的正负接线柱接反了 0.28A L2
【详解】
（1）[1]摄像头的镜头相当于一个凸透镜，人的眼睛的晶状体相当于一个凸透镜。
（2）[2]行人一听到语音提示立即退回是后天形成的，这种听到声音作出的反应是条件反射。
（3）[3]闭合开关后，电流表指针向左偏转，这是由于电流表正负接线柱接反了造成的；
[4]由图3所示电流表可知，其量程为0～0.6A，分度值为0.02A，其示数为0.28A；
[5]由电路图可知，两灯泡并联，电流表A串联在L2支路上，则测量的是L2的电流。
