1.4 地球的圈层结构 课件（共15张PPT）

(共15张PPT)
地球的圈层结构
地球圈层分为地球外圈和地球内圈两大部分。地球外圈可进一步划分为四个基本圈层，即大气圈、水圈、生物圈和岩石圈，地壳和上地幔顶部由坚硬的岩石组成，合称岩石圈。地球内圈可进一步划分为三个基本圈层，即地幔圈、外核液体圈和固体内核圈。
目前，世界最深的矿井不超过3千米
最深的钻井，不过12千米
地壳运动能掀起地下20—30千米的物质到地球表层
火山喷发能将地下几百千米的岩浆泛到上层，但最深不超过450千米
地球的平均半径是6371千米
学习目标
XUE XI MU BIAO
地震波
不连续面
地球的内部圈层结构
地球的外部圈层结构
各圈层的作用及其之间的联系
地震波
当地震发生时，地下物质受到强烈的冲击会发生的弹性震动，并以波的形式向四周传播，这种弹性波就叫地震波 。
按传播方式分为：纵波（P波）、横波（S波）（纵波和横波均属于体波）和面波（L波）三种类型。

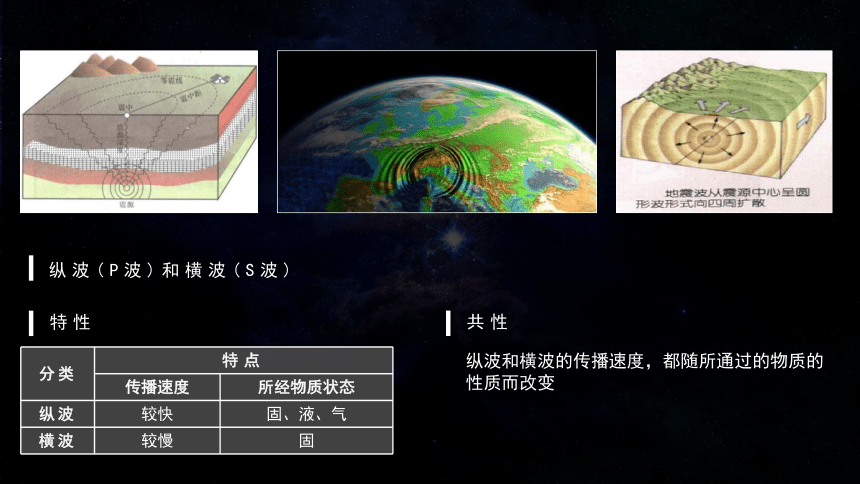

纵波(P波)和横波(S波)
特性
分类 特点 传播速度 所经物质状态
纵波 较快 固、液、气
横波 较慢 固
共性
纵波和横波的传播速度，都随所通过的物质的性质而改变

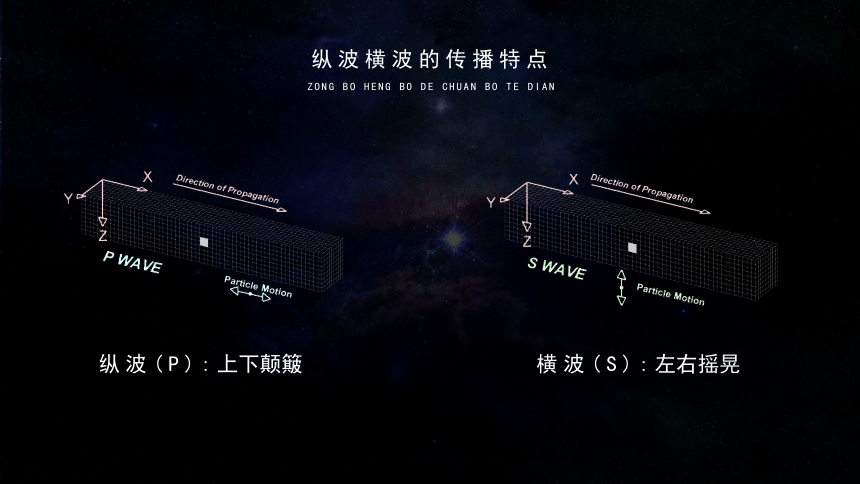

纵波横波的传播特点
ZONG BO HENG BO DE CHUAN BO TE DIAN
纵波(P):上下颠簸
横波(S):左右摇晃
思考时间
当地震发生时，人们的感觉是什么样的？为什么？
当地震发生在海洋时，又是什么情况？
地面上先上下颠簸，后左右摇晃
在海洋时，只有上下颠簸
不连续面
地壳
地震波在地球内部的传播速度一般随深度增加，但又不是匀速增加，在某些深度处发生突然变化。地震波在此突然加速或减速（纵波减速时，横波甚至会消失）。这种波速发生突然变化的面叫作不连续面。
不连续面
在莫霍界面和古登堡界面附近，地震波的波速发生突然变化，这说明了什么问题？
说明莫霍界面和古登堡界面上下的物质性质发生了变化，
由此可将地球内部划分出若干个圈层
莫霍面在大陆地区深度约在20～70千米左右，大洋地区7～8千米。
是地壳和地幔的分界线。
古登堡面深处：约2900公里
古登堡面以上到莫霍面之间的地球部分称为地幔；古登堡面以下到地心之间的地球部分称为地核。
地球的内部圈层结构
地壳：大厚薄不均,平均厚度约17千米,陆厚(39-41千米) ,最厚处70千米，海洋薄(5-10千米)。
上地幔：地幔的一部分，即B层(莫霍面～400千米)和C层(400～670千米)
下地幔：下地幔，厚度为660～ 2890千米。
外核：在固体的内核之上并在地幔之下，由液体的铁和镍构成，厚度大约2200千米
内核：距离地表的深度为5155～6371千米。呈固态，能传播横波。
地幔
地核
地球的外部圈层
地球不是一个均质体，而是由不同状态和不同物质成分的同心圈层所组成的球体。地面以上的圈层称为外部圈层，地面以下的圈层称为内部圈层。
大气圈
水圈
生物圈
地球的外部圈层
大气圈
大气圈使得地球温度变得和缓；
提供生物生存所必需的氧气；
大气圈中的各种天气现象与人类生活密切相关。
氮气78.1%
氩气0.93%
少量的二氧化碳、稀有气体（氦气、氖气、氩气、氪气、氙气、氡气）和水蒸气
氧气20.9%
地球的外部圈层
水圈
概念：地表和近地表各种形态水体的总称
组成：海洋（主体）、陆地上的河流、湖泊、沼泽、冰川、地下水等；最活跃的自然环境要素，连续但不规则。
作用：在地球表面物质迁移和能量转换起着十分重要的作用；不可或缺。
水在大气圈、生物圈和岩石圈之间相互置换，关系极其密切，它们组成了地球上各种形式的物质交换系统，形成千姿百态的地理环境。
地球的外部圈层
生物圈
生物从环境中获取物质和能量；
促进太阳能的转换；
改变大气圈和水圈的组成、改造地表的形态等。
概念：是地球表层生物的总称
分布：存在于水圈(全部)、大气圈(底部)、岩石圈(上部)
板书设计
BAN SHU SHE JI
地球的圈层结构
内部结构
外部结构
划分依据：地震波
分层
纵波
横波
地壳
地幔
地核
莫霍界面
古登堡界面
岩石圈
大气圈
水圈
生物圈
记忆：一波二面三层四圈
