探究电路

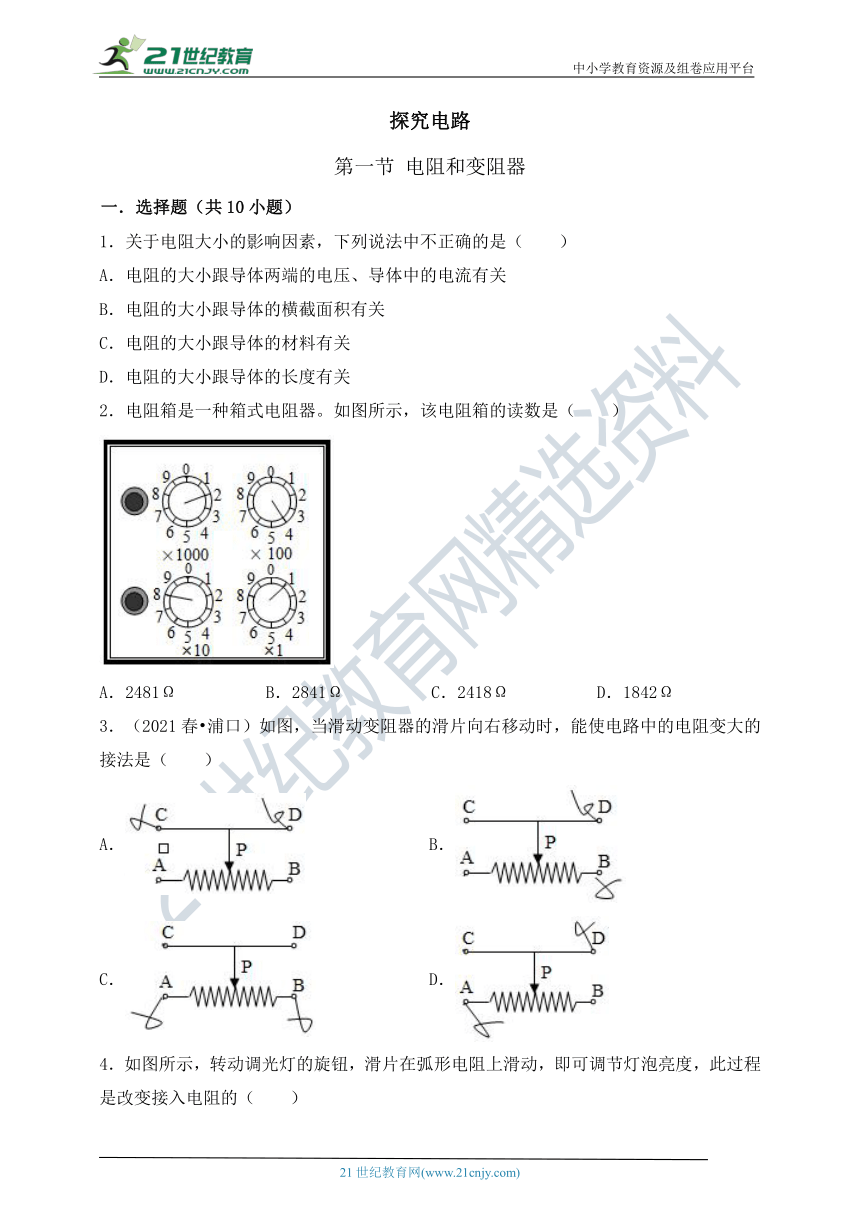

第一节 电阻和变阻器
一．选择题（共10小题）
1．关于电阻大小的影响因素，下列说法中不正确的是（　　）
A．电阻的大小跟导体两端的电压、导体中的电流有关
B．电阻的大小跟导体的横截面积有关
C．电阻的大小跟导体的材料有关
D．电阻的大小跟导体的长度有关
2．电阻箱是一种箱式电阻器。如图所示，该电阻箱的读数是（　　）
A．2481Ω B．2841Ω C．2418Ω D．1842Ω
3．（2021春 浦口）如图，当滑动变阻器的滑片向右移动时，能使电路中的电阻变大的接法是（　　）
A． B．
C． D．

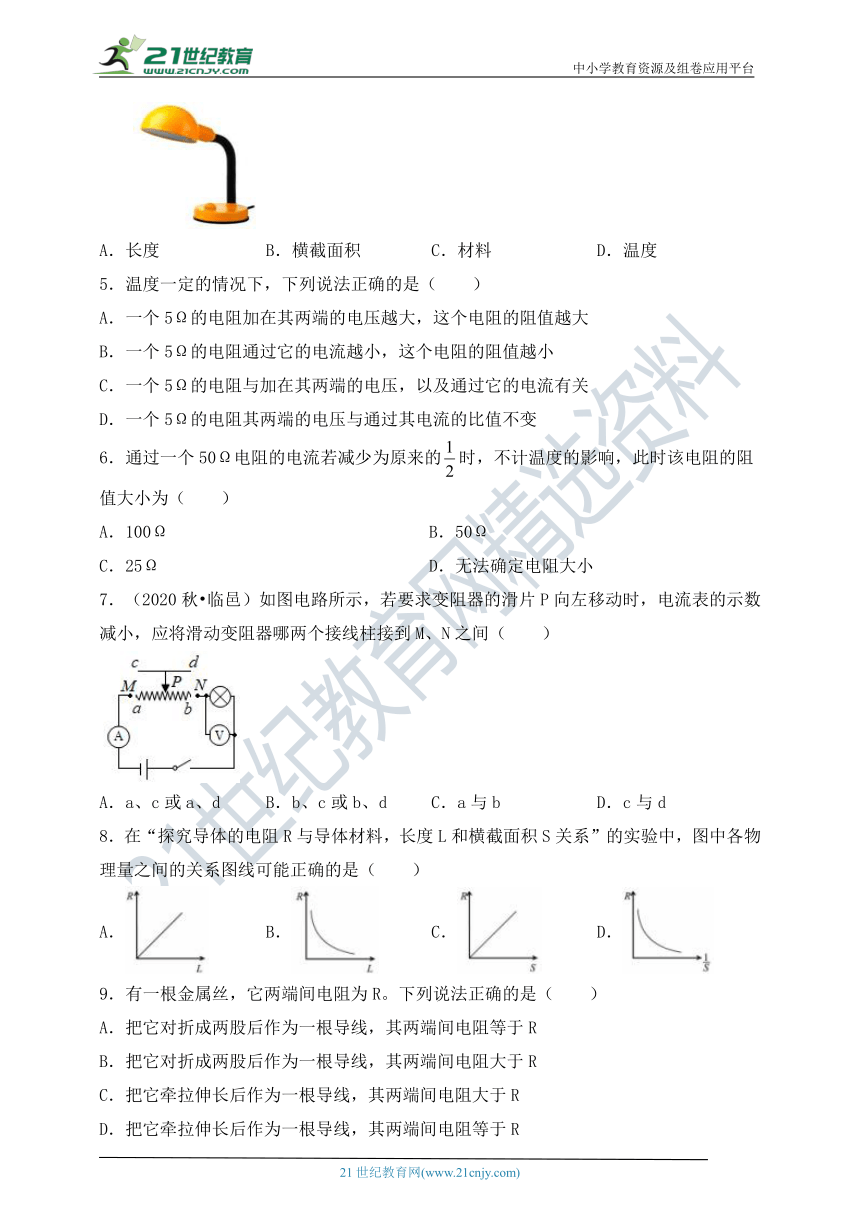

4．如图所示，转动调光灯的旋钮，滑片在弧形电阻上滑动，即可调节灯泡亮度，此过程是改变接入电阻的（　　）
A．长度 B．横截面积 C．材料 D．温度
5．温度一定的情况下，下列说法正确的是（　　）
A．一个5Ω的电阻加在其两端的电压越大，这个电阻的阻值越大
B．一个5Ω的电阻通过它的电流越小，这个电阻的阻值越小
C．一个5Ω的电阻与加在其两端的电压，以及通过它的电流有关
D．一个5Ω的电阻其两端的电压与通过其电流的比值不变
6．通过一个50Ω电阻的电流若减少为原来的时，不计温度的影响，此时该电阻的阻值大小为（　　）
A．100Ω B．50Ω
C．25Ω D．无法确定电阻大小
7．（2020秋 临邑） ( http: / / www.m / physics / report / detail / 82d5a7d7-a423-440b-8b8d-fe65911d1715" \t "http: / / www.m / physics / paper / _blank )如图电路所示，若要求变阻器的滑片P向左移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间（　　）
A．a、c或a、d B．b、c或b、d C．a与b D．c与d
8．在“探究导体的电阻R与导体材料，长度L和横截面积S关系”的实验中，图中各物理量之间的关系图线可能正确的是（　　）
A． B． C． D．
9．有一根金属丝，它两端间电阻为R。下列说法正确的是（　　）
A．把它对折成两股后作为一根导线，其两端间电阻等于R
B．把它对折成两股后作为一根导线，其两端间电阻大于R
C．把它牵拉伸长后作为一根导线，其两端间电阻大于R
D．把它牵拉伸长后作为一根导线，其两端间电阻等于R
10．（2021 珠海） ( http: / / www.m / physics / report / detail / ee31cc7e-f4bc-452f-b746-bcfeca95f837" \t "http: / / www.m / physics / paper / _blank )小珠利用题图所示电路探究“影响电阻大小的因素”，a、b、c、d四根电阻丝的规格、材料如表所示，则下列说法中（　　）
编号 材料 长度/m 横截面积/mm2
a 锰铜合金 0.5 1
b 镍铬合金 0.5 1
c 镍铬合金 0.5 0.5
d 镍铬合金 1 0.5
①实验中，电流表示数越大说明电阻丝电阻越小；
②研究电阻与长度的关系可选c和d；
③研究电阻与横截面积的关系可选a和c；
④可用电压表替代电流表的位置完成本实验。
A．只有①②正确 B．只有①③正确 C．只有③④正确 D．只有②④正确
二．填空题（共6小题）
11．如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，中间的支架是 （选填“导体”、“绝缘体”或“半导体”），相当于增大了导线的横截面积，从而 （选填“增大”或“减小”）了导线的电阻，以达到减少输电线上电能损失的目的。
12．家里的白炽灯用久了灯泡变黑，灯丝会变细，灯丝电阻会 （变大、不变、变小）；电阻为R的均匀电阻丝，均匀拉长为原来的2倍，电阻是 。
13．（2021 南昌） ( http: / / www.m / physics / report / detail / b4a3a2b0-a5d6-47c3-bc55-1e1ca2ddac33" \t "http: / / www.m / physics / paper / _blank )如图所示的是插入式电阻箱的结构示意图，图中AB两个接线柱之间的电阻值是 Ω，AB两个接线柱之间能提供的最大电阻值是 Ω。
（2021 贺州） ( http: / / www.m / physics / report / detail / 0cab7c91-b56c-439d-a25f-5dddac9e656d" \t "http: / / www.m / physics / paper / _blank )如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 （选填“A”、“C”或“D”）接线柱连接；滑动变阻器是通过改变接入电路中电阻丝的 来改变电阻的大小。
15．如图，长度相同的镍铬合金丝A比镍铬合金丝B细得多，如果镍铬合金丝A和B的电阻分别为RA和RB，则有RA RB；镍铬合金丝A和B连入电路，闭合开关S，此时通过它们的电流分别为IA和IB，则有IA IB。（选填“＞”、“=”或“＜”）
16．如图所示的滑动变阻器的标示值是 Ω，当连接 （填字母）两个接线柱时，滑动变阻器的阻值不变，若将AC接线柱接入电路中，要使电阻变大，滑片P应向 移（选填“左”或“右”）。
参考答案
一．选择题（共12小题）
题号 1 2 3 4 5 6 7 8 9 10
答案 A A D A D B B A C A
二．填空题（共6小题）
11.导体；减小；
12.变大；4R；
13.7；15；
14.C；长度；
15.<；=；
16.50；AB；B；
