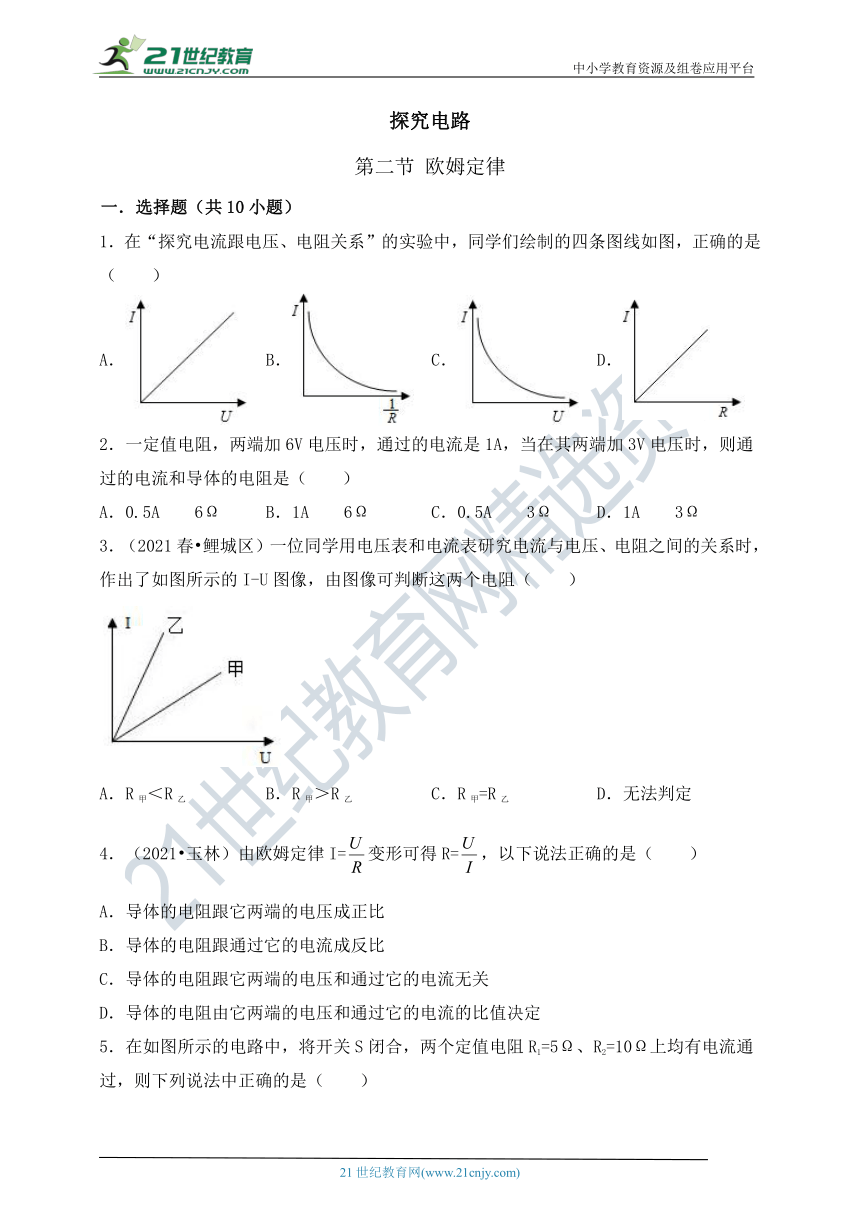

第十五章 第二节 欧姆定律 2021-2022学年沪科版九年级物理全一册同步练习

中小学教育资源及组卷应用平台
探究电路
第二节 欧姆定律
一．选择题（共10小题）
1．在“探究电流跟电压、电阻关系”的实验中，同学们绘制的四条图线如图，正确的是（　　）
A． B． C． D．
2．一定值电阻，两端加6V电压时，通过的电流是1A，当在其两端加3V电压时，则通过的电流和导体的电阻是（　　）
A．0.5A 6Ω B．1A 6Ω C．0.5A 3Ω D．1A 3Ω
3．（2021春 鲤城区） ( http: / / www.m / physics / report / detail / 9952a0e2-9afb-4c40-a4e5-342df16df072" \t "http: / / www.m / physics / paper / _blank )一位同学用电压表和电流表研究电流与电压、电阻之间的关系时，作出了如图所示的I-U图像，由图像可判断这两个电阻（　　）
A．R甲＜R乙 B．R甲＞R乙 C．R甲=R乙 D．无法判定
4．（2021 玉林） ( http: / / www.m / physics / report / detail / b5cc68df-80d1-464e-a36c-97b42c609336" \t "http: / / www.m / physics / paper / _blank )由欧姆定律I=变形可得R=，以下说法正确的是（　　）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．导体的电阻跟它两端的电压和通过它的电流无关
D．导体的电阻由它两端的电压和通过它的电流的比值决定
5．在如图所示的电路中，将开关S闭合，两个定值电阻R1=5Ω、R2=10Ω上均有电流通过，则下列说法中正确的是（　　）
A．通过R1和R2的电流相等
B．通过R1和电源的电流相等
C．R1和R2两端的电压相等
D．R1两端的电压大于R2两端的电压
6．根据下列一组实验数据，可以得到的结论是（　　）
导体两端电压 导体的电阻 通过导体的电流
2V 5Ω 0.4A
2V 10Ω 0.2A
2V 20Ω 0.1A
A．导体电阻一定时，电压跟电流成正比
B．导体电阻一定时，电流跟电压成正比
C．电压一定时，电阻跟电流成反比
D．电压一定时，电流跟电阻成反比
7．用同种材料制成两段长度相等、横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，以下关系正确的是（　　）
A．RA=RB B．UA＞UB C．UA=UB D．IA=IB
8．分析I-U图像（如图），我们得出下列结论，正确的是（　　）
A．甲图线对应的电阻大于乙图线对应的电阻
B．甲、乙两图线对应的电阻都随电压增大而增大
C．甲的电阻是5Ω
D．乙的电阻是0.1Ω
9．如图所示，A1、A2是完全相同的两个电流表，都有3A和0.6A两个量程，闭合开关后，发现两个电流表指针偏转的角度相同，则（　　）
A．R1：R2=4：1 B．R1：R2=1：4 C．R1：R2=1：5 D．R1：R2=5：1
10．（2021 垦利） ( http: / / www.m / physics / report / detail / 1fc5e03c-c1f5-47ce-8562-b8c91e0909ba" \t "http: / / www.m / physics / paper / _blank )如图所示电路，闭合开关S后，甲乙两表是电压表，示数之比是3：2，当开关S断开，甲乙两表是电流表，则两表的示数之比为（　　）
A．2：1 B．3：1 C．2：3 D．1：3
二．填空题（共6小题）
11．一学生按照图所示的电路图做实验，此时两表示数如图所示，电压表的示数为 V，则电阻Rx的阻值为 Ω。
12．（2021 麒麟） ( http: / / www.m / physics / report / detail / 95db67c7-65fd-4042-aedc-a8f04c68ee45" \t "http: / / www.m / physics / paper / _blank )某同学利用如图所示的电路探究“电流与电压的关系”，在探究过程中，应保持 不变；通过实验可以得到，在其它条件相同的情况下，通过导体的电流与导体两端的电压成 比。
13．如图所示，电源电压恒为3V，灯L1的电阻为10Ω，开关S闭合时电压表示数为1V，此时灯L1和L2的连接方式为 ，灯L2两端的电压为 V；通过灯L1的电流为 A。
14．电流、电压和电阻，是电路学习中三个重要的物理量，如图所示情境粗略却形象地反映了这三者之间的关系，图中丙与甲的关系反映了 和 的关系，图中信息还反映出导体的电阻与导体的 有关。
15．在探究影响导体的电阻的因素试验过程中，老师将一根镍铬合金丝两端电压固定，将镍铬合金丝对折后接入原电路中，根据所学知识我们知道，其电阻将 ，通过的电流将 。（均填“变大”“变小”或“不变”）
16．如图所示，灯泡L1、L2分别标有“2.5V 0.5A”和“3V 0.5A”字样（灯丝电阻不变），R=5Ω，电源电压恒定。若S、S1、S2均闭合，L2正常发光，电流表示数为I1，则电源电压为 V；若只闭合S，电流表读数为I2，则I1：I2= 。
参考答案
一．选择题（共12小题）
题号 1 2 3 4 5 6 7 8 9 10
答案 A A B C C D D C A D
二．填空题（共6小题）
11.2；5；
12.电阻；正；
13.串联；1；0.2；
14.电流；电压；横截面积；
15.变小；变大；
16.3；2：1；
