第十五章 第4节 电流的测量2021-2022学年人教版物理九年级全一册（有答案）

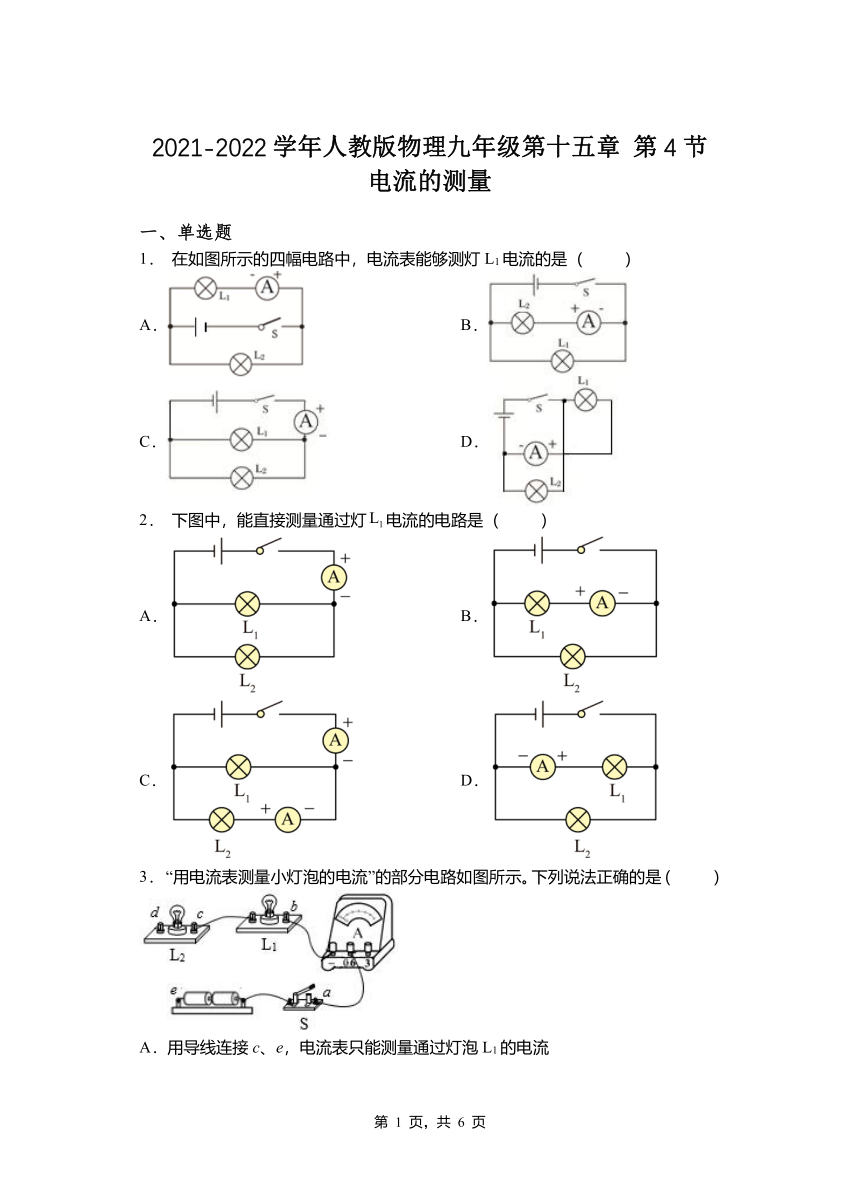

2021-2022学年人教版物理九年级第十五章 第4节 电流的测量
一、单选题
1． 在如图所示的四幅电路中，电流表能够测灯L1电流的是（ ）
A． B．
C． D．
2． 下图中，能直接测量通过灯电流的电路是（ ）
A． B．
C． D．
3． “用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流

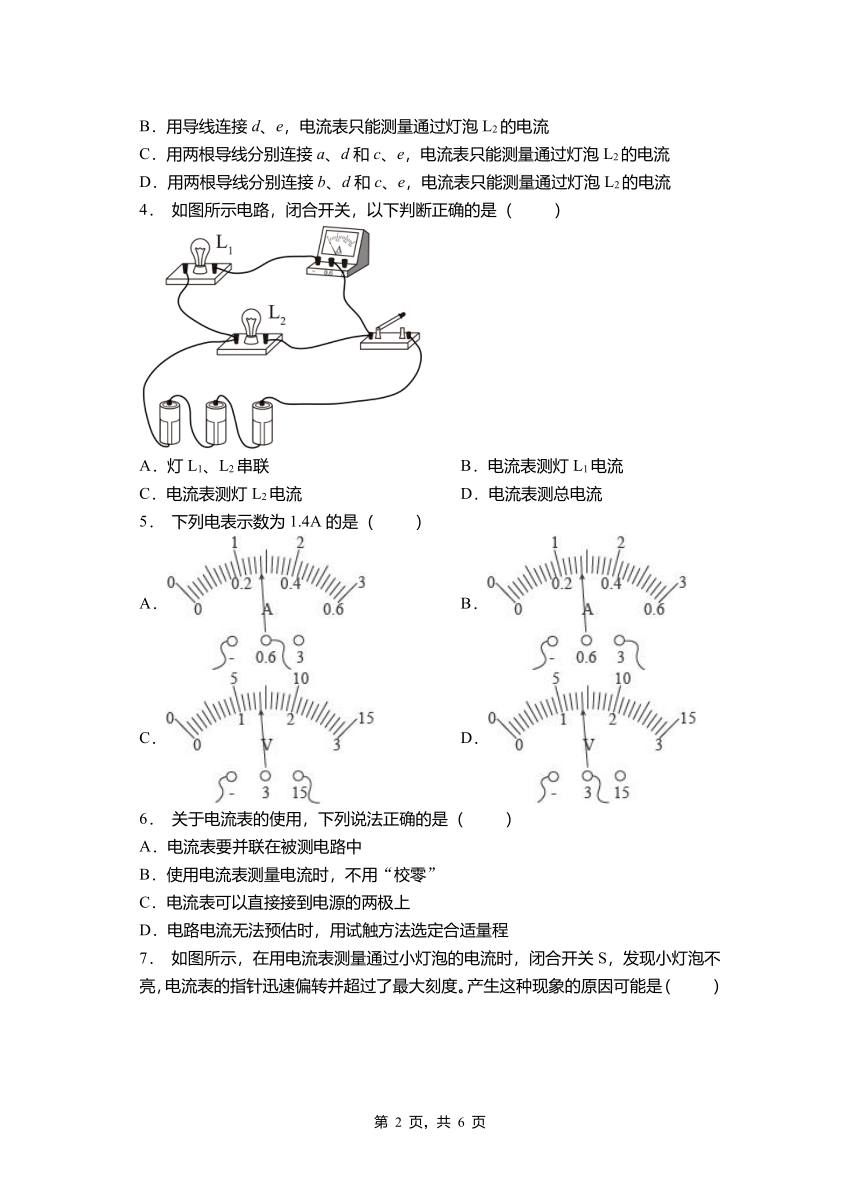

B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
4． 如图所示电路，闭合开关，以下判断正确的是（ ）
A．灯L1、L2串联 B．电流表测灯L1电流
C．电流表测灯L2电流 D．电流表测总电流
5． 下列电表示数为1.4A的是（ ）
A． B．
C． D．
6． 关于电流表的使用，下列说法正确的是（ ）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程

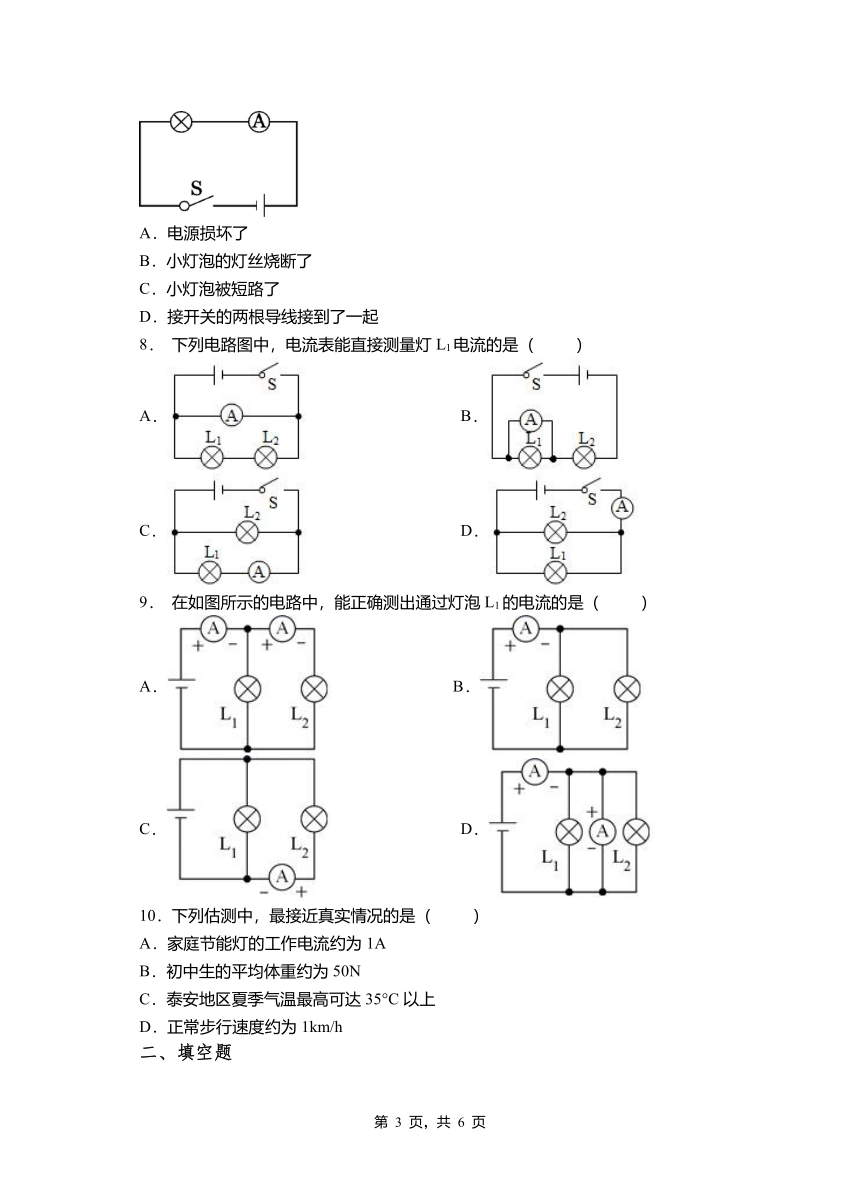

7． 如图所示，在用电流表测量通过小灯泡的电流时，闭合开关S，发现小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度。产生这种现象的原因可能是（ ）
A．电源损坏了
B．小灯泡的灯丝烧断了
C．小灯泡被短路了
D．接开关的两根导线接到了一起
8． 下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．
9． 在如图所示的电路中，能正确测出通过灯泡L1的电流的是（ ）
A． B．
C． D．
10．下列估测中，最接近真实情况的是（ ）
A．家庭节能灯的工作电流约为1A
B．初中生的平均体重约为50N
C．泰安地区夏季气温最高可达35°C以上
D．正常步行速度约为1km/h
二、填空题
11．某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________．
12．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
13．如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程，示数是 ________A；乙采用的是_______量程，示数是 _________A。
14．如下图甲所示电路中，当开关闭合时，两只表的示数如图乙、丙所示．请仔细判断：流过L 1 的电流为 _______ A；流过L 2 的电流为 ______A．
15．测量电流大小的仪表叫________，它的元件符号是________，电流表有两个量程，分别是________安和________安，测量普通白炽灯的电流用________的量程比较合适，这时它的分度值为________安．
16．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
17．指出下列电路中电流表的接法是否正确，如不正确，请说明错误的原因（把答案写在横线上）
（1）如图甲所示的电路．
答：________．
（2）如图乙所示的电路
答：________．
18．完成下列单位换算
(1)0.8A=________mA=________μA
(2)700μA=________mA=________A
(3)100mA=________A
19．把电流表_____接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_________，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是_________________。
20．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D A B B D C C A C
二、填空题
11．. 电流表量程选大了 电流表量程选小了
12．电流 500 0.5×106
13．0A-3A2.40A-0.6A0.52
14．1.22，0.48
15．电流表； 0～0.6；0～3；0～0.6A；0.02A
16．正负接线柱反接 改接小量程
17．电流表的正、负接线柱接反了； 电流表并联在小灯泡的两端
18．800 8×105 0.7 7×10-4 0.1
19．串联电流表量程选择太小电流表的正负接线柱接反
20．偏大
