第十五章 第2节 电流和电路2021-2022学年人教版物理九年级全一册（有答案）

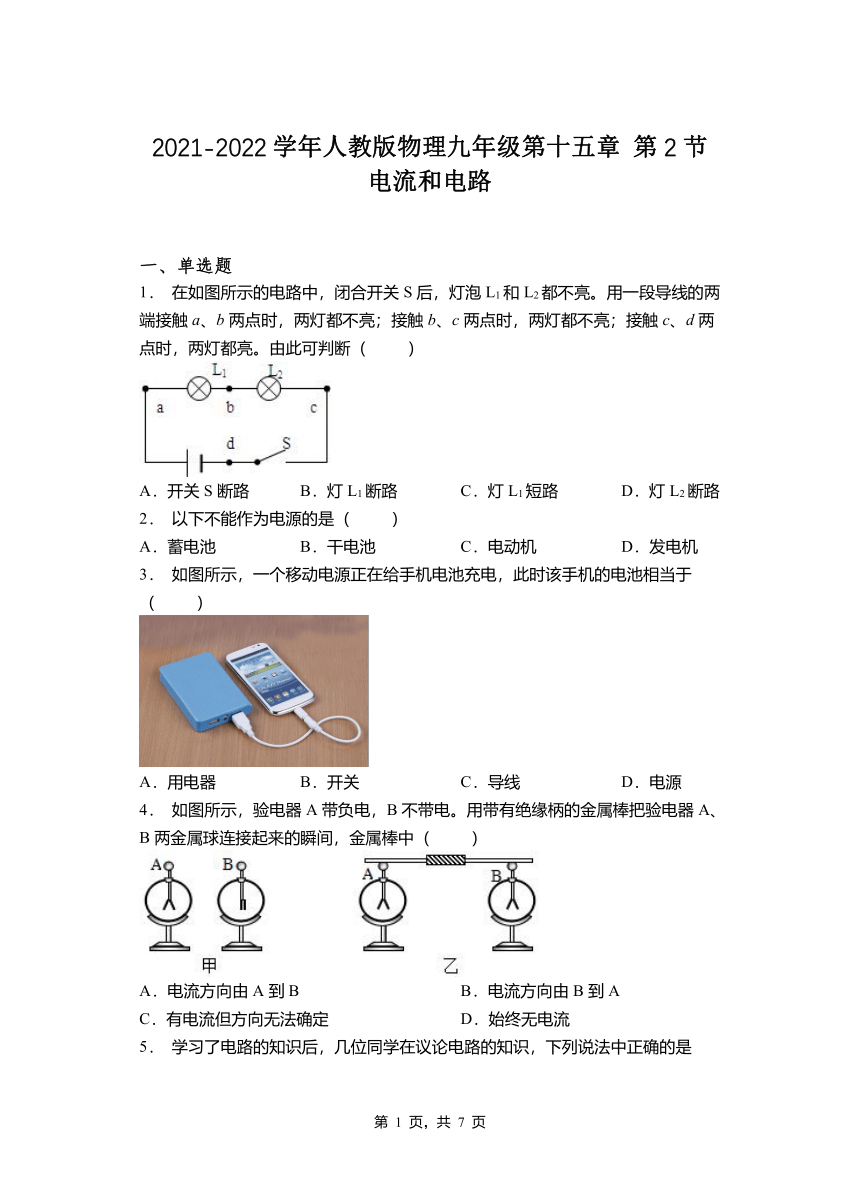

2021-2022学年人教版物理九年级第十五章 第2节 电流和电路
一、单选题
1． 在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。由此可判断（ ）
A．开关S断路 B．灯L1断路 C．灯L1短路 D．灯L2断路
2． 以下不能作为电源的是（ ）
A．蓄电池 B．干电池 C．电动机 D．发电机
3． 如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于（ ）
A．用电器 B．开关 C．导线 D．电源
4． 如图所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
5． 学习了电路的知识后，几位同学在议论电路的知识，下列说法中正确的是（ ）
A．一般的电路是由电源、用电器、开关组成的
B．只要能使用电器工作的电路就是一个完整的电路
C．在电路中，电源是把电能转化其他形式的能装置
D．电源的作用是给用电器供电，提供持续的电流

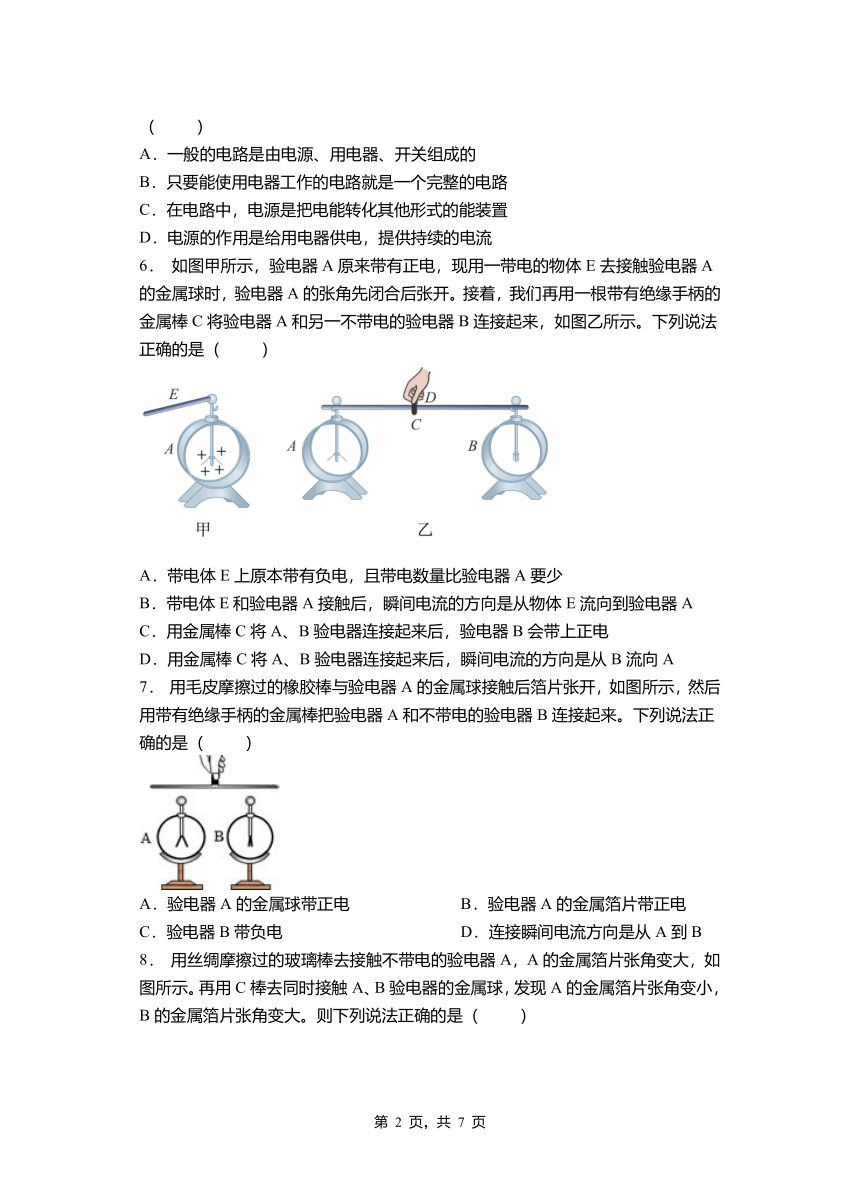

6． 如图甲所示，验电器A原来带有正电，现用一带电的物体E去接触验电器A的金属球时，验电器A的张角先闭合后张开。接着，我们再用一根带有绝缘手柄的金属棒C将验电器A和另一不带电的验电器B连接起来，如图乙所示。下列说法正确的是（ ）
A．带电体E上原本带有负电，且带电数量比验电器A要少
B．带电体E和验电器A接触后，瞬间电流的方向是从物体E流向到验电器A
C．用金属棒C将A、B验电器连接起来后，验电器B会带上正电
D．用金属棒C将A、B验电器连接起来后，瞬间电流的方向是从B流向A
7． 用毛皮摩擦过的橡胶棒与验电器A的金属球接触后箔片张开，如图所示，然后用带有绝缘手柄的金属棒把验电器A和不带电的验电器B连接起来。下列说法正确的是（ ）
A．验电器A的金属球带正电 B．验电器A的金属箔片带正电
C．验电器B带负电 D．连接瞬间电流方向是从A到B

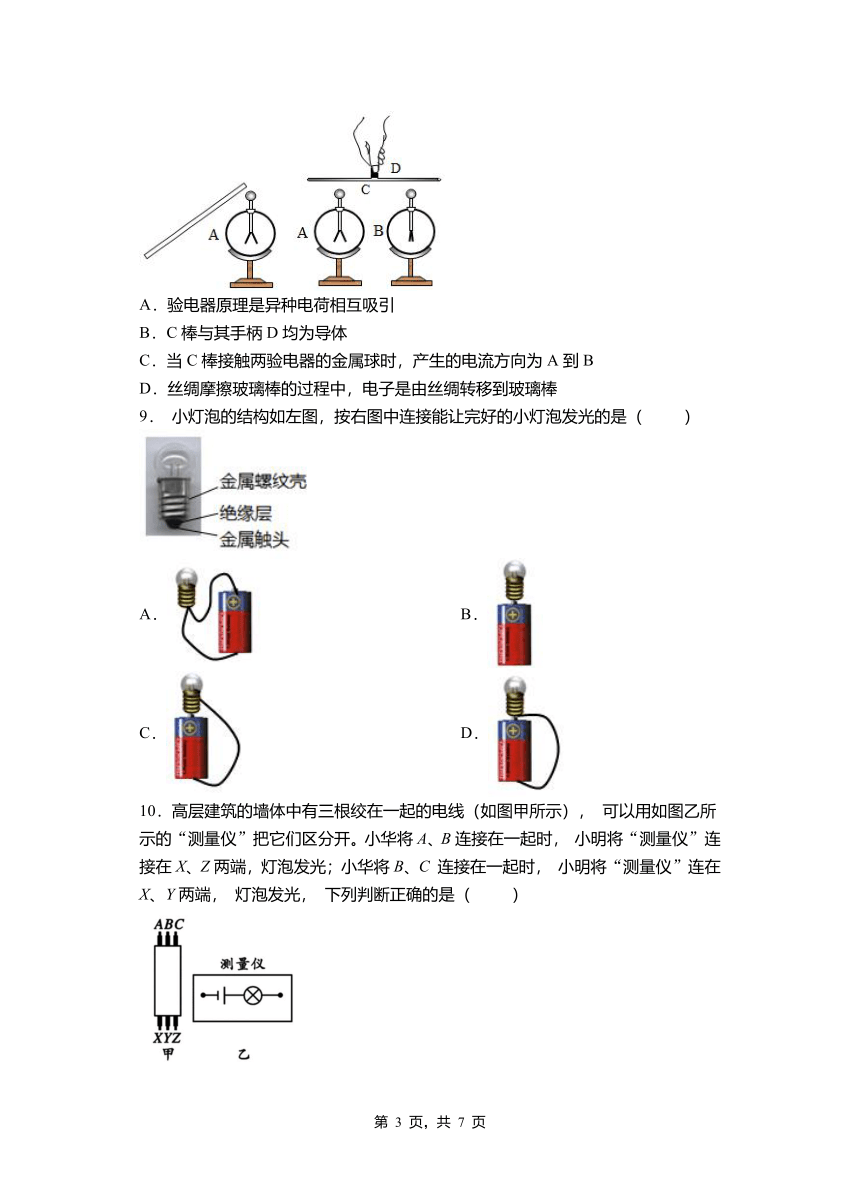

8． 用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
9． 小灯泡的结构如左图，按右图中连接能让完好的小灯泡发光的是（ ）
A． B．
C． D．
10．高层建筑的墙体中有三根绞在一起的电线（如图甲所示）， 可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连接在一起时， 小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C 连接在一起时， 小明将“测量仪”连在X、Y两端， 灯泡发光， 下列判断正确的是（ ）
A．B和X是同一根电线，C和Y是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．A和Y是同一根电线，B和Z是同一根电线
二、填空题
11．如图，小明取两个相同的验电器A和B，首先将毛皮摩擦过的橡胶棒接触验电器A，再用带有绝缘手柄的金属棒把A和B连接起来，则金属棒中瞬间电流方向为______（选填“A到B”或“B到A”）。
12．如图所示的电路中，当S1、S2都断开时叫_____路；当S1、S2都闭合时叫____路；当S1闭合、S2断开时叫______路；当S1断开、S2闭合时叫_______路。
13．把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路。当A、B两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。（酒精灯外焰温度约450℃）请回答下列问题：
(1)如图所示，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流_____，②其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电源_____（各空白均选填“变大”、“变小”、“不变”、“变为零”）；
(2)这样的热电偶实际上是一个电源，它的电能是由_____能转化而来，热电偶电路可以把温度信号换成_____信号。
14．金属中电流是_________的定向移动形成的，它带___电，金属中的电流方向跟____________定向移动的方向相反。正电荷、负电荷或正、负电荷同时定向移动都能形成电流，只是电流方向与________电荷定向移动方向相同，与________电荷定向移动方向相反。
15．用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能______；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相______而张开；接触的瞬间，电流方向______（选填序号即可：①“从梳子到金属球”或②“从金属球到梳子”）。
16．指出下列电路图的错误：
① ________ ②________ ③________
17．人们把________电荷定向移动的方向叫做电流方向，电子的定向移动方向与电流方向________．电源外部的电流方向是从________极到________极．电源内部的电流方向是从________极到________极．
18．小明将铜片、锌片插入土豆，制成土豆电池.为判断土豆电池的正、负极，他连接如图所示电路，闭合开关，发现电压表的指针向左偏转，则铜片是土豆电池的______极.
19．如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
20．如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是_____：它为发光二极管提供了_____，使自由电荷在电路中定向运动起来．
（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C A B D D C C C A
二、填空题
11．B到A
12．断路 短路 通路 断路
13．变小 变为零 内 电
14．自由电子 负 正电荷 正 负
15．吸引轻小物体 排斥 ②
16．没有电源 电池连接错误 电源短路
17．正 相反 正 负 负 正
18．正（+）
19．断路 短路 通路
20．电源 电压
