18.2 电功率(第3课时) 同步练习-2021-2022学年人教版九年级物理上册（有答案）

第十八章　电功率
第2节　电功率(第3课时)
1.如图所示电路，当开关S闭合后，电路中消耗的电功率将(　　)
A．增大 B．减小
C．不变 D．无法确定
2.如图所示，两个电路中的开关都闭合后，滑动变阻器的滑片分别向右移动时，灯泡L1、L2亮度变化情况是(　　)
A．L1变亮，L2变暗
B．L1、L2都变亮
C．L1变暗，L2亮度不变
D．L1、L2都变暗
3．顺应时代要求，享受低碳生活，每节约一度电可以(　　)
A．使80 W的电视机工作25 h
B．使40 W的日光灯工作60 h
C．使100 W的电烙铁工作10 h
D．使1 000 W的碘钨灯工作5 h
4．如图所示的电路中，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是(　　)
A．电流表示数变大，小灯泡变亮
B．电流表示数变小，小灯泡的电功率变小
C．电压表示数变小，小灯泡变暗
D．电路的总功率不变，小灯泡的电功率变小
5．两电阻R1和R2的阻值分别为5 Ω和10 Ω，当它们串联在电路中，下列说法中正确的是(　　)
A．通过两电阻的电流之比是1：2
B．两电阻两端的电压之比是1：1
C．两电阻的电功率之比是1：2
D．两电阻消耗的电能之比是2：1
6．(双选)甲图中，电源电压恒定，R0是定值电阻，R是滑动变阻器，闭合开关，调节滑动变阻器的滑片过程中，两个电压表示数变化情况如乙图所示，则(　 　)
A．“ac”段表示通过 R0的电流与R0两端电压的变化图象
B．电源电压U＝1.5V
C．在此调节过程中，电路的最大电功率为0.75W
D．在此调节过程中，滑动变阻器接入电路的最大阻值为24Ω
7．两个电阻R1＝20Ω，R2＝10Ω，若将它们串联后接入电压恒为U的电源两端，则通过两个电阻的电流强度之比I1∶I2＝　　　；电压之比U1∶U2＝　　　；功率之比P1∶P2＝　　　。
8．两盏灯L1和L2, 分别标有“220V　25W”和“220V　100W”字样，则两灯的电阻之比R1∶R2＝　　　，若将它们串联接入照明电路中，L1和L2的实际功率之比P1∶P2＝　　　，灯　较亮一些。(灯丝电阻不变)
9．如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光，则甲、乙两电路中的总电流之比I1∶I2＝　　　，而电路的总功率之比P1∶P2＝　　　。

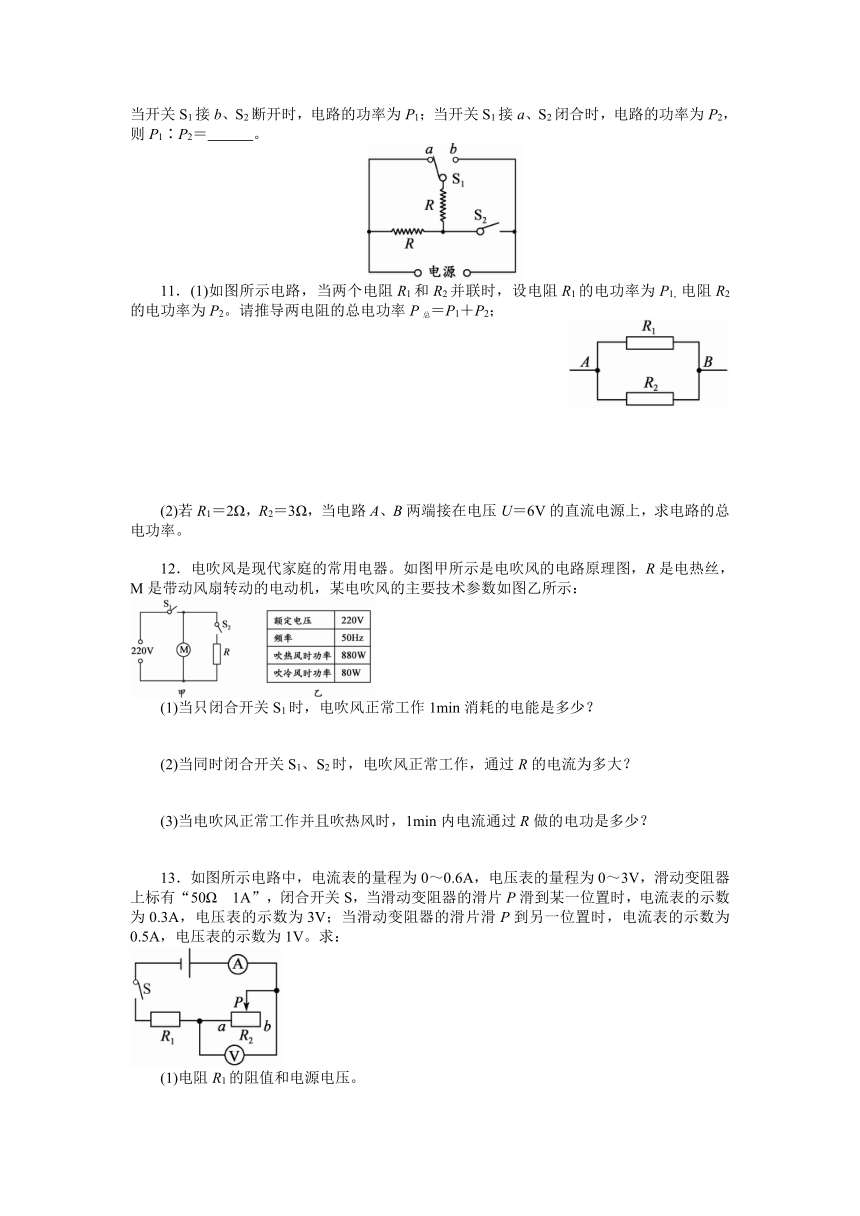

10．某电热水器的工作原理如图所示(已知两电阻丝的阻值相等，电源电压保持不变)，当开关S1接b、S2断开时，电路的功率为P1；当开关S1接a、S2闭合时，电路的功率为P2，则P1∶P2＝　　　。
11．(1)如图所示电路，当两个电阻R1和R2并联时，设电阻R1的电功率为P1, 电阻R2的电功率为P2。请推导两电阻的总电功率P总＝P1＋P2；
(2)若R1＝2Ω，R2＝3Ω，当电路A、B两端接在电压U＝6V的直流电源上，求电路的总电功率。
12．电吹风是现代家庭的常用电器。如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，某电吹风的主要技术参数如图乙所示：
(1)当只闭合开关S1时，电吹风正常工作1min消耗的电能是多少？
(2)当同时闭合开关S1、S2时，电吹风正常工作，通过R的电流为多大？
(3)当电吹风正常工作并且吹热风时，1min内电流通过R做的电功是多少？
13．如图所示电路中，电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器上标有“50Ω　1A”，闭合开关S，当滑动变阻器的滑片P滑到某一位置时，电流表的示数为0.3A，电压表的示数为3V；当滑动变阻器的滑片滑P到另一位置时，电流表的示数为0.5A，电压表的示数为1V。求：
(1)电阻R1的阻值和电源电压。
(2)整个电路的最小电功率。
14．小华家里的某品牌电烤箱内部简化电路如图所示，R1和R2均为电热丝，该电烤箱设有高温和低温两挡，当两端所加电压为220 V时，其功率分别为1100W和440W。求：
(1)若某种食物需要用该电烤箱高温挡烘烤0.1h，该电烤箱消耗的电能。
(2)电路中R1的阻值。
(3)在低温挡正常工作时，电路中的电流和R1的功率。
15．如图甲所示电路，额定功率为7.2W的小灯泡(灯泡电阻不变)与滑动变阻器串联在电路中，电源电压恒定，当滑片P滑至A端时，小灯泡恰好正常发光。滑动变阻器的滑片P从A端移到B端的过程中，小灯泡两端的电压U与滑动变阻器接入电路的电阻R的关系如图乙所示，求：
(1)电源电压；
(2)小灯泡的电阻；
(3)当滑片P滑至B端时，小灯泡的实际功率。
参考答案
1——5 ACCBC
CD
1：1 2：1 2：1
8.4：1 4：1 L1
9.2：1 2：1
10.1：4
11.
（1）解：设并联部分的电压为U，因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，即I＝I1＋I2，U＝U1＝U2，所以，电路的总功率：
P总＝UI＝U(I1＋I2)＝UI1＋UI2＝P1＋P2，即P总＝P1＋P2；
（2）解：电路消耗的总电功率：P总＝P1＋P2＝＋＝＋＝30W。
12.
（1）解：当只闭合开关S1时，只有电动机工作，电吹风吹冷风，故有：W1＝P冷t＝80W×60s＝4.8×103J；
（2）解：当同时闭合开关S1、S2时，电吹风吹热风，
R消耗的功率：PR＝P热－P冷＝880W－80W＝800W，
通过R的电流：IR＝＝＝3.64A；
（3）解：当电吹风正常工作并吹热风时，
1min内电流通过R做的电功为：WR＝PRt＝800W×60s＝4.8×104J。
13.
（1）解：闭合开关S，电阻R1和R2串联，电流表测量电路中的电流，
电压表测量滑动变阻器两端电压，
根据串联电路的电压规律和欧姆定律可得，第一次的电源电压U＝I1R1＋U2，
第二次的电源电压U＝I2R1＋U′2，因电源电压不变，所以I1R1＋U2＝I2R1＋U′2，
代入数据可得：0.3A×R1＋3V＝0.5A×R1＋1V，解得R1＝10Ω；
电源电压：U＝I1R1＋U2＝0.3A×10Ω＋3V＝6V；
（2）解：由题(1)知R1＝10Ω，要求整个电路最小功率，
所以要在保证电路安全的条件下，电阻电大尽可能的大，因为电压表量程为0～3V，
所以R2最大为10Ω，所以I小＝＝0.3A，所以P小＝UI小＝6V×0.3A＝1.8W。
14.
（1）解：高温时消耗的电能为W＝Pt＝1.1kW×0.1h＝0.11kW·h；
（2）解：当开关S2闭合时，只有R1接入电路，由P＝可知此时处于高温挡。
所以R1＝＝＝44Ω；
（3）解：当电路处于低温挡时，电路中的电流为I＝＝＝2A。
所以R1的功率P1＝I2R1＝(2A)2×44Ω＝176W。
15.
（1）解：由图甲知，当滑片P滑至A端时，
滑动变阻器接入电路中的电阻为零，
电路为L的简单电路，电压表测电源的电压，
由图象可知，电源的电压U＝6V；
（2）解：当滑片P滑至A端时，小灯泡恰好正常发光，
所以灯泡的额定电压：UL＝U＝6V，由P＝
可得，灯泡的电阻：RL＝＝＝5Ω；
（3）解：由图甲知，当滑片P滑至B端时，滑动变阻器接入电路中的电阻最大，
由图象可知，此时灯泡两端的电压UL′＝2V，
则灯泡的实际功率：P′＝＝＝0.8W。
