第十五章 第4节 电流的测量 同步练习 2021-2022学年人教版物理九年级（有答案）

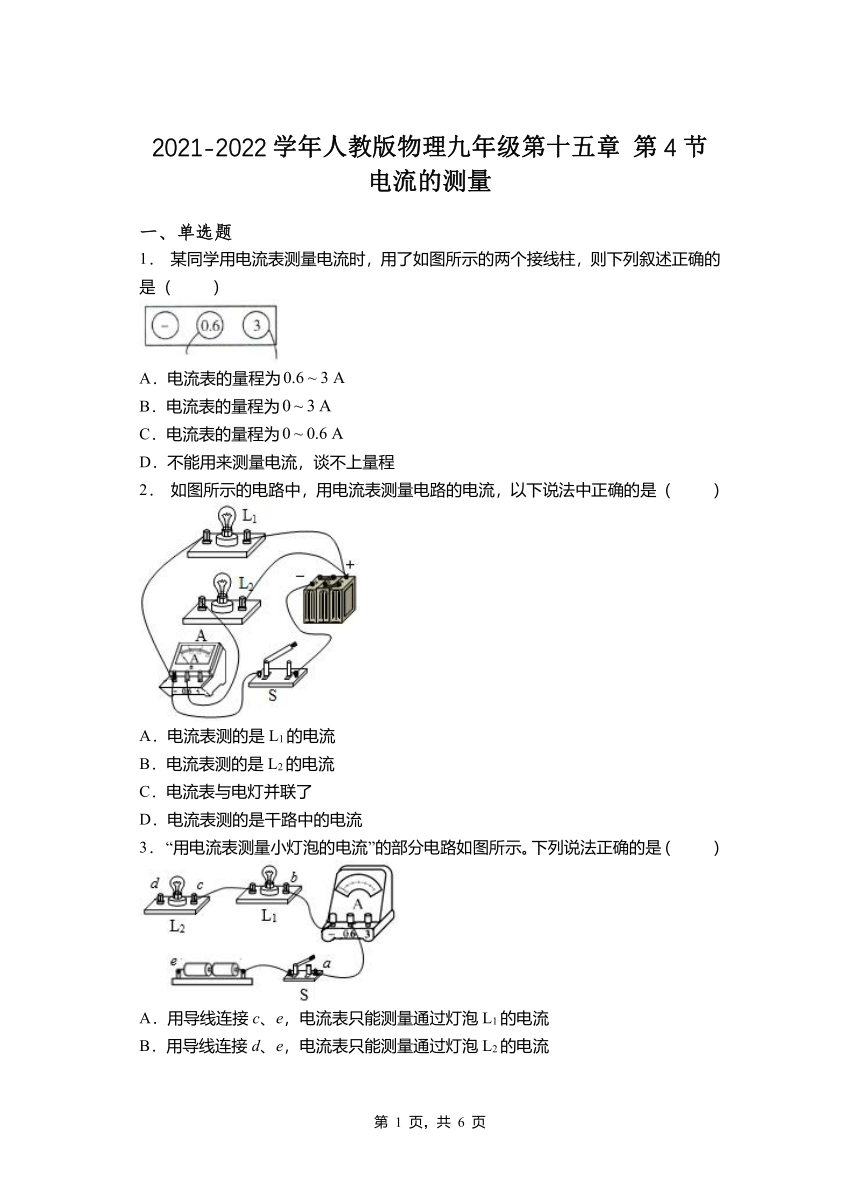

2021-2022学年人教版物理九年级第十五章 第4节 电流的测量
一、单选题
1． 某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是（ ）
A．电流表的量程为
B．电流表的量程为
C．电流表的量程为
D．不能用来测量电流，谈不上量程
2． 如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
3． “用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流

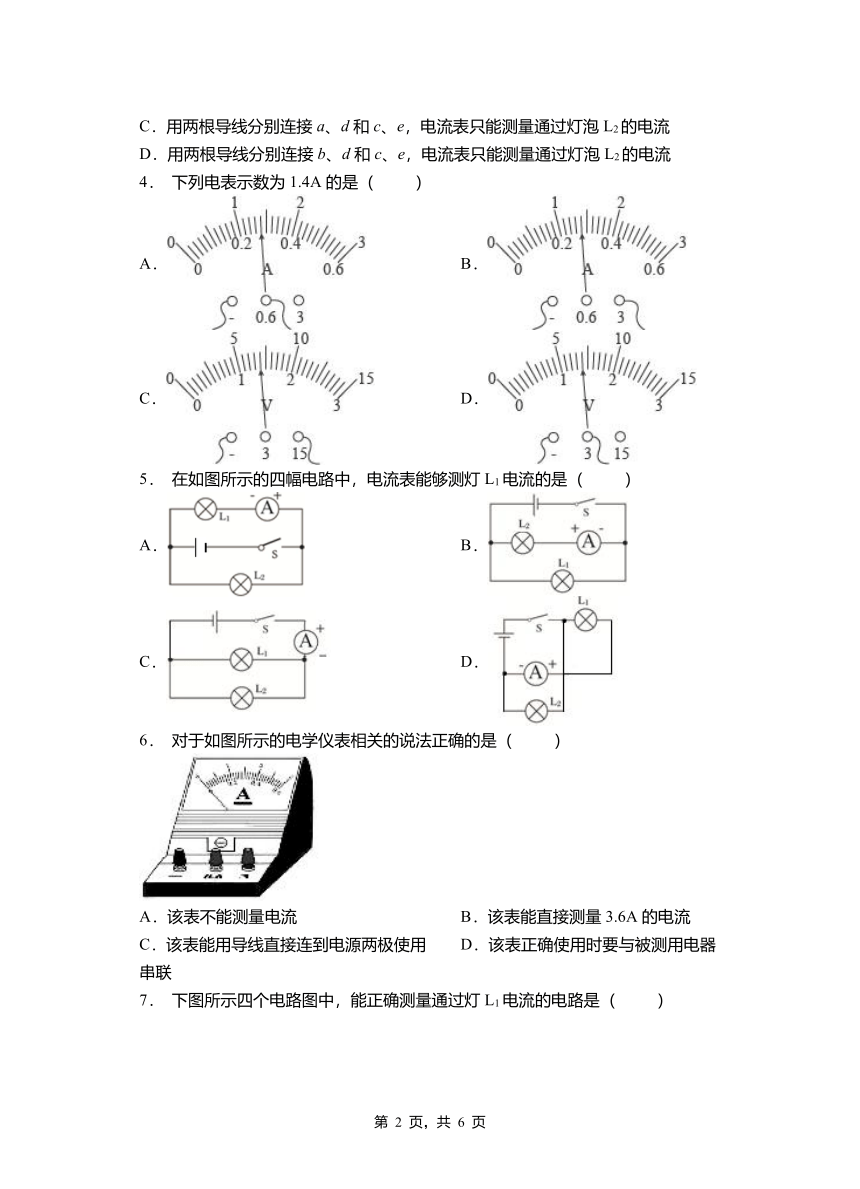

4． 下列电表示数为1.4A的是（ ）
A． B．
C． D．
5． 在如图所示的四幅电路中，电流表能够测灯L1电流的是（ ）
A． B．
C． D．
6． 对于如图所示的电学仪表相关的说法正确的是（ ）
A．该表不能测量电流 B．该表能直接测量3.6A的电流
C．该表能用导线直接连到电源两极使用 D．该表正确使用时要与被测用电器串联

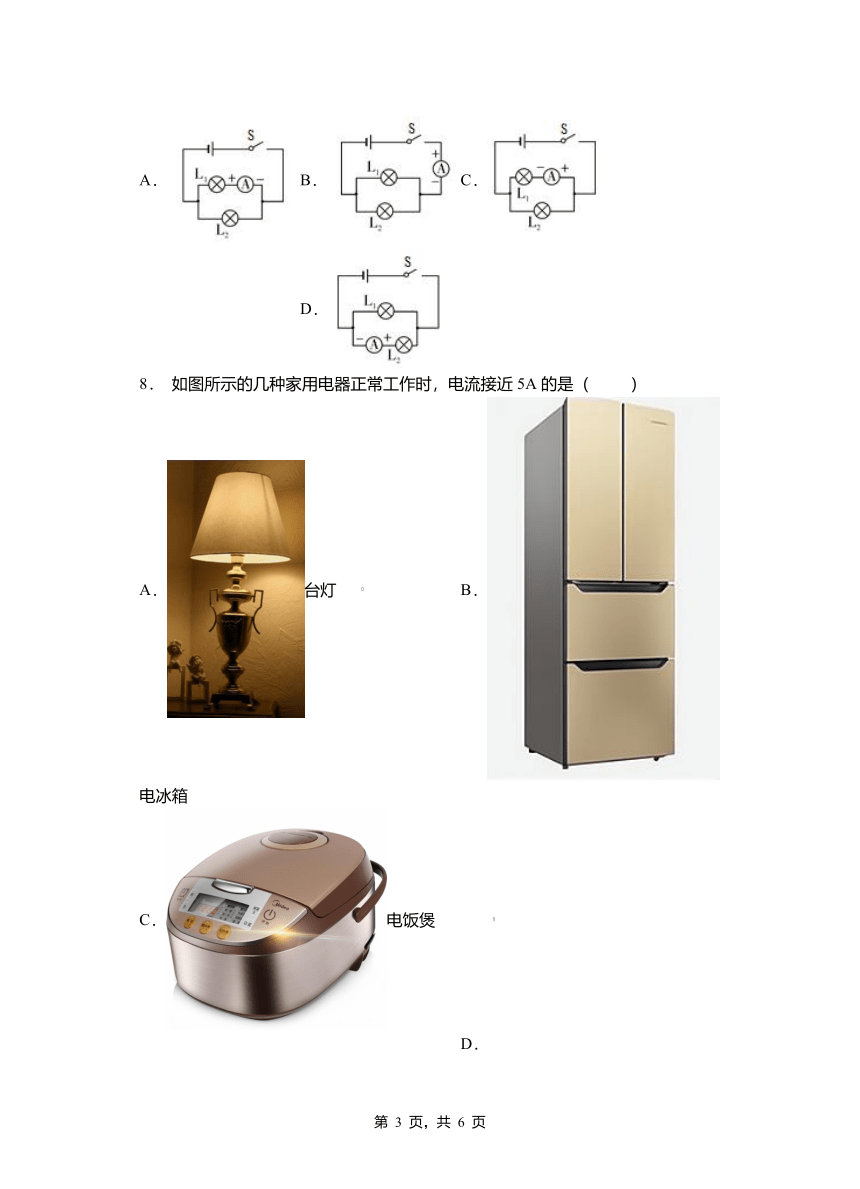

7． 下图所示四个电路图中，能正确测量通过灯L1电流的电路是（ ）
A． B． C． D．
8． 如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．台灯 B．电冰箱
C．电饭煲 D．抽油烟机
9． 下列关于电流表的说法错误的是（ ）
A．电流表必须串联在电路中
B．电流必须从电流表的正接线柱流入，从负接线柱流出
C．所测电流不能超过电流表的量程
D．电流表的正负接线柱可以直接接到电源的正负极上
10．下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．
二、填空题
11．电流表是用来测量________的仪器，电流表的测量范围叫________．要测量电路中通过某个元件的电流，必须把电流表与这个元件________起来，并且要使电流从电流表的________接线柱流进，从________接线柱流出．
12．完成下列单位换算
(1)0.8A=________mA=________μA
(2)700μA=________mA=________A
(3)100mA=________A
13．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
14．如下图甲所示电路中，当开关闭合时，两只表的示数如图乙、丙所示．请仔细判断：流过L 1 的电流为 _______ A；流过L 2 的电流为 ______A．
15．单位及换算：2μA=______A，0.5A=______mA。
16．电流表的使用规则是：
（1）电流表应与被测电路________联；
（2）连接电流表时，应让电流从________接线柱流进，从________接线柱流出；
（3）被测电路中的电流不要超过电流表的________；
（4）绝不允许不经过用电器而把电流表直接连到________上．否则，会因________过大，而损坏________．
17．某同学在用电流表测电流时，发现指针向没有刻度的方向偏转，这个现象是因为_____；若发现指针偏转很大超过了最大刻度，这是因为_____；若发现指针偏转很小，不足量程的五分之一，这是因为_____.
18．2分钟内通过导体内某横截面的电荷量是12C．则电流是______A．
19．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
20．把电流表_____接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_________，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是_________________。
人教版九年级物理综合训练 第十五章 第4节 电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B A B D D C C D C
二、填空题
11．电路电流 量程 串联 正 负
12．800 8×105 0.7 7×10-4 0.1
13．正负接线柱反接 改接小量程
14．1.22，0.48
15．2×10-6A 0.5×103
16．串 正 负 量程 电源两极 电流 电源
17．电流表正负接线柱接反 所选量程太小 所选量程太大
18．0.1
19．偏大
20．串联电流表量程选择太小电流表的正负接线柱接反
