人教版九年级物理综合训练 第十五章 第2节 电流和电路
一、单选题
1． 两不相同验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则下列说法正确的是（ ）
A．A中正电荷通过棒流向B，B带正电荷
B．B中负电荷通过棒流向A，B带正电荷
C．棒中有持续电流从A流向B，使B张角增大
D．棒中有持续电流从B流向A，使A张角先减小，后增大
2． 塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池．关于手电筒的电路，下列说法正确的是
A．灯泡发光时，电能转化为化学能
B．干电池为电源，按键为电路开关
C．金属弹簧为绝缘体，不属于电路的一部分
D．灯泡发光时，灯丝中的电流是由正电荷定向移动形成的
3． 在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。由此可判断（ ）
A．开关S断路 B．灯L1断路 C．灯L1短路 D．灯L2断路

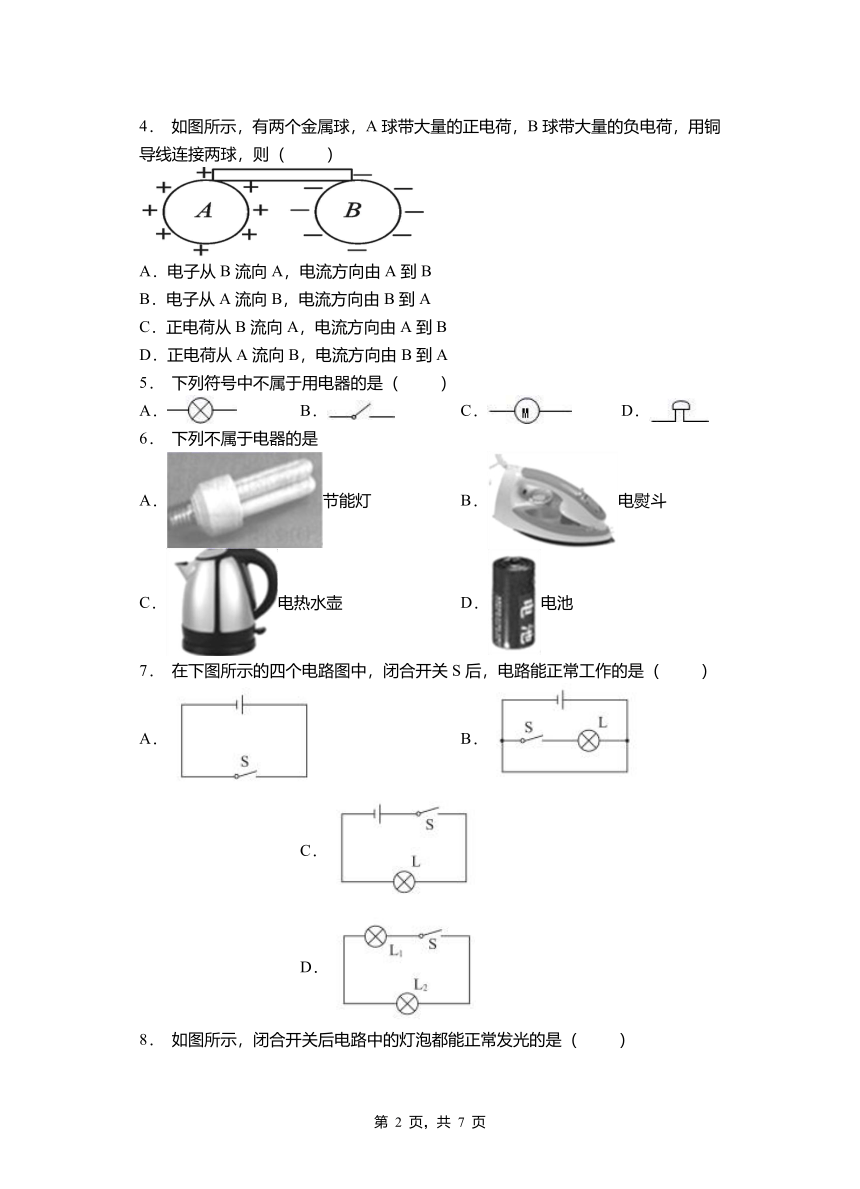

4． 如图所示，有两个金属球，A球带大量的正电荷，B球带大量的负电荷，用铜导线连接两球，则（ ）
A．电子从B流向A，电流方向由A到B
B．电子从A流向B，电流方向由B到A
C．正电荷从B流向A，电流方向由A到B
D．正电荷从A流向B，电流方向由B到A
5． 下列符号中不属于用电器的是（ ）
A． B． C． D．
6． 下列不属于电器的是
A．节能灯 B．电熨斗
C．电热水壶 D．电池
7． 在下图所示的四个电路图中，闭合开关S后，电路能正常工作的是（ ）
A． B． C． D．

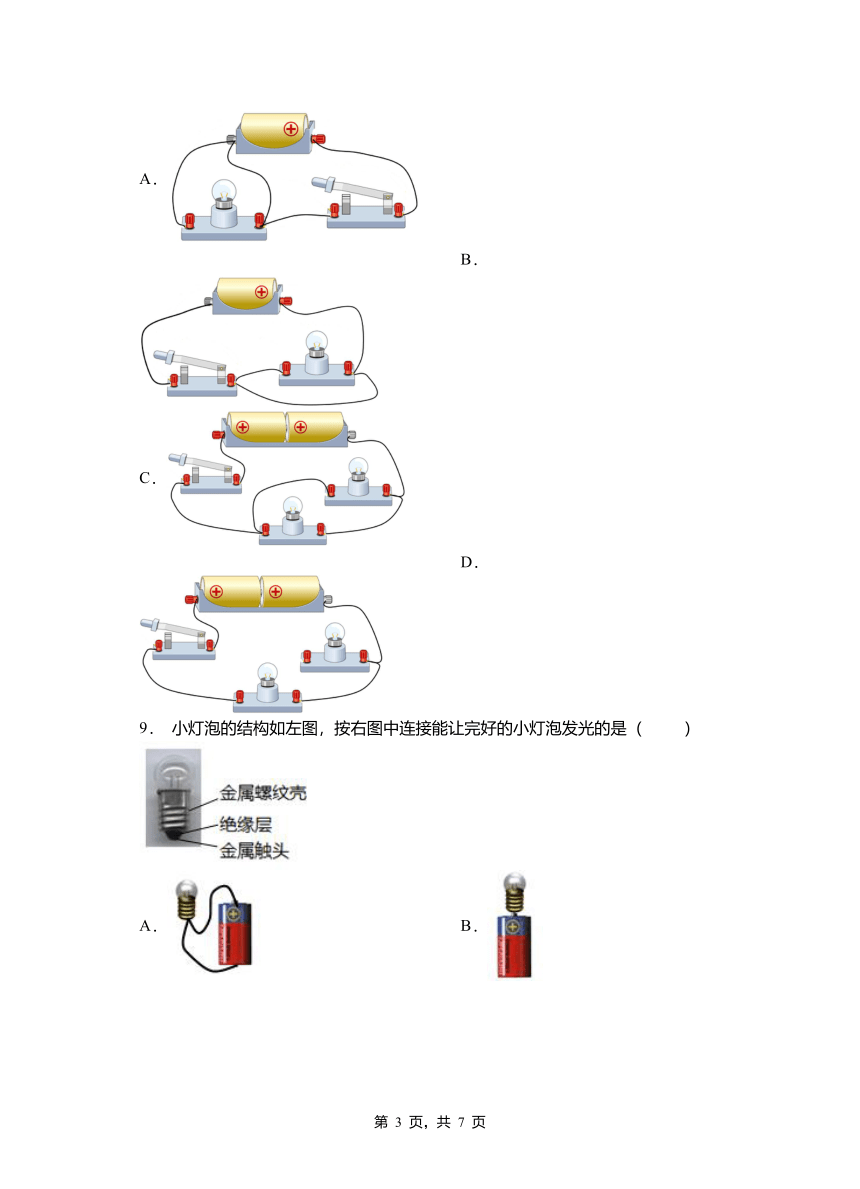

8． 如图所示，闭合开关后电路中的灯泡都能正常发光的是（ ）
A． B．
C． D．
9． 小灯泡的结构如左图，按右图中连接能让完好的小灯泡发光的是（ ）
A． B．
C． D．
10．如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，小球可以用以下哪种材料制成（ ）
A．玻璃 B．塑料 C．铜 D．木头
二、填空题
11．在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____．
12．电动轿车具有节能、环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，车钥匙相当于电路中的______；如图用充电桩给轿车的电瓶充电时，轿车的电瓶相当于电路中的______。
13．如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
14．______提供电能的装置。有电流______（填“一定”或“不一定”）有电源，但是有电源______（填“一定”或“不一定”）有电流，还必须是____________。
15．用导线将______、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用电器是把______能转化成其它形式的能的装置。电路的工作状态：_____、断路、短路。
16．金属中电流是_________的定向移动形成的，它带___电，金属中的电流方向跟____________定向移动的方向相反。正电荷、负电荷或正、负电荷同时定向移动都能形成电流，只是电流方向与________电荷定向移动方向相同，与________电荷定向移动方向相反。
17．如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。
18．如图乙所示，是发光二极管的示意图，我们把它连入图甲所示电路中，当长脚接A接线柱，短脚接B接线柱时，发光二极管和小灯泡都发光；如果短脚接A接线柱，长脚接B接线柱时，发光二极管和小灯泡都不发光，说明此时电路处于________(选填“短路”或“开路”)状态，这说明发光二极管具有______的性质．
19．如图所示是宾馆的房卡，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．从物理学的角度分析，房卡的作用相当于电路中的________。
20．小红同学在连接电路时发现。刚接好最后一根导线，灯泡就亮了，由此可知在连接电路时，他忘了_______。
人教版九年级物理综合训练 第十五章 第2节 电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B A A B D C C C C
二、填空题
11．L2和L3 L1和L3
12．开关 用电器
13．断路 短路 通路
14． 电源 一定 不一定 闭合回路
15．电源 电 通路
16．自由电子 负 正电荷 正 负
17．正 金属球到金属箔片
18．开路 单向导电
19．开关
20．断开开关
