第十七章
欧姆定律简单计算
欧姆定律公式
U= R
R=
1 串联分压
2 并联分流
解题步骤
1．四个弄清：
（1）弄清用电器的连接方式；
（2）弄清各个电表分别测量哪个用电器的电学量；
（3）弄清滑动变阻器接入电路的部分；
（4）弄清题中所给的已知条件和提供的物理过程．
2．依题意画出电路图，特别是不同的物理过程对应的电路图，在图中尽可能的标出已知量的符号、数据和未知量的符号．
3．对电路进行分析，寻求已知量和未知量的关系，分析电路时要抓住电路中的不变量（如电源电压、定值电阻）和变化的量．
4．根据电路特点及相关公式求解．

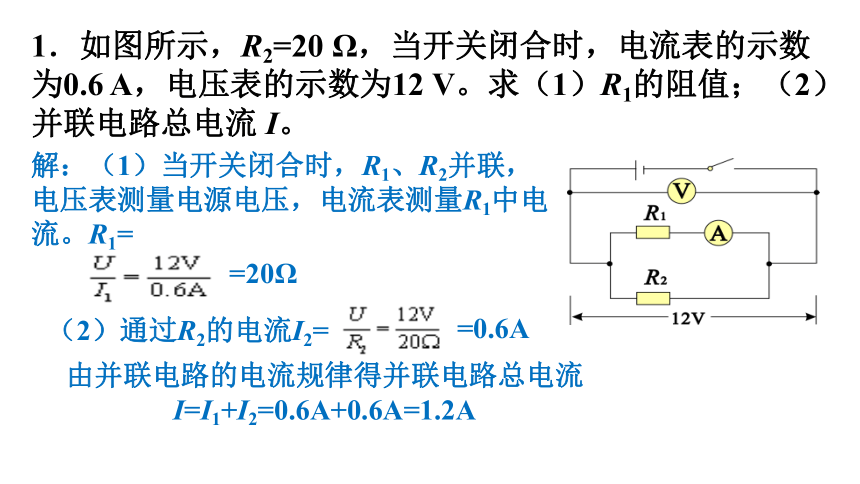

1．如图所示，R2=20 Ω，当开关闭合时，电流表的示数为0.6 A，电压表的示数为12 V。求（1）R1的阻值；（2）并联电路总电流 I。
解：（1）当开关闭合时，R1、R2并联，电压表测量电源电压，电流表测量R1中电流。R1=
（2）通过R2的电流I2=
由并联电路的电流规律得并联电路总电流I=I1+I2=0.6A+0.6A=1.2A
=20Ω
=0.6A
2．如图所示电路，已知电源电压U=6V，R1=40Ω，测得R2两端的电压U2=3.6V，求通过电路中的电流I和R2。
解：由电路图可知，R1与R2串联
R1两端的电压
因串联电路中各处的电流相等，所以，通过电路中的电流
R2的阻值
3．如图所示电路，电源电压不变，电阻R1的阻值为30Ω，只闭合开关S，电流表的示数为1.2A；再闭合开关S1，电流表的示数是2.1A，求：（1）电源的电压；（2）电阻R2的阻值。
解：（1）只闭合开关S时，电路为R1的简单电路，电流表测通过R1的电流，由U＝I1R1＝1.2A×30Ω＝36V
（2）闭合S、S1时，两电阻并联，电流表测干路电流I2＝I﹣I1＝2.1A﹣1.2A＝0.9A
4．在图所示的电路中，假定电源两端的电压为3V，且恒定不变，电阻R2=5Ω。闭合开关S后电压表的示数为2V。求：（1）通过R2的电流大小；（2）电阻R1的阻值大小。
解：（1）由电路图可知，闭合开关S后，R1与R2串联，电压表测R1两端的电压。
（2）由于串联电路电流处处相等，则I1=I2=0.2A根据欧姆定律可得R1的阻值
R2两端的电压U2= U-U 1=3V-2V=1V通过R2电路的电流
5．如图所示，R2=30Ω，电流表的示数为0.6A，电压表的示数为12V。求 （1）R1的阻值；（2）并联电路总电流I。
解：（1）由图知，两电阻并联，电压表V测量电源电压，电流表A测量电阻R1支路电流；已知电压表的示数为12V，即电源电压为12V。
（2）通过R2的电流为
则并联电路总电流I=I1+I2=0.6A+0.4A=1A
6．如图所示，电阻R1=10Ω，R2=20Ω，S闭合后，电压表示数为4V，则：（1）通过R1的电流是多大 （2）电源电压是多大
（2）电路的总电阻R总=R1 +R2 =10Ω+20Ω=30Ω由
知道，电源电压是
解：
7．在如图所示的电路图中，电源电压保持不变，电阻R1的阻值为30Ω。只闭合开关S，电流表的读数为0.2A，闭合开关S后再闭合开关S1，电流表的读数变化了0.3A。求：（1）电源电压U；（2）电阻R2的阻值。
解：（1）只闭合S，只有R1接入电路，此时电流表的示数即为通过R1的电流，所以I1=0.2A，则电源电压为
（2）闭合S和S1，R1和R2并联，电流表示数变化的0.3A，即为通过R2的电流，所以I2=0.3A，根据欧姆定律得
8．如图所示把10Ω的电阻R1和15Ω的电阻R2并联起来，闭合开关S后，电流表的示数为0.2A，求：
（1）电源电压；（2）通过电阻R1的电流；（3）干路电流。
解：（1）电源电压
（2）通过电阻R1的电流I1＝
＝
＝0.3A
（3）干路电流
9．如图所示的电路中，电阻R1的阻值为30Ω，电阻R2的阻值为60Ω，闭合开关S，电流表A1的示数为0.2A。求：（1）电源电压；（2）电流表A的示数。
（1）由图知道，R1与R2并联，电流A1测R1电流I1=0.6A，电流表A测干路电流I，并联电路中总电压与各支路电压相等U=U2=U1=I1R1=0.2A×30Ω=6V（2）电流A的表示数即干路上的电流
解：
10．如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A，求：（1）电源电压；（2）S1、S2均闭合时，电流表的示数。
解：（1）电源电压为
（2）此时两电阻并联，流过R2电流为
电流表的示数
11．如图所示，电源电压保持不变，R1=7Ω，R2=8Ω，S闭合，电压表的示数为4V，求：（1）通过R2的电流是多少？（2）电源电压是多少？
解：（1）由图知道，R1与R2串联，电压表测量R2两端的电压，则通过R2的电流
（2）由欧姆定律知道，R1两端的电压U1=IR1=0.5A×7Ω=3.5V由于串联电路的总电压等于各电阻两端的电压之和，所以电源电压U=U1+U2=3.5V+4V=7.5V
12．图甲是一个检测空气质量指数的电路。其中R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示。已知：电源电压为6 V且保持不变，定值电阻R0为2 Ω。当闭合开关S后，电压表示数为2 V时，求：（1）通过R0的电流；（2）电阻R的阻值；（3）此时的空气质量指数。
解：（1）
（2）UR=U-U0=6V-2V=4V因串联电路中各处的电流相等，所以IR=I0=1A
12．图甲是一个检测空气质量指数的电路。其中R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示。已知：电源电压为6 V且保持不变，定值电阻R0为2 Ω。当闭合开关S后，电压表示数为2 V时，求：（1）通过R0的电流；（2）电阻R的阻值；（3）此时的空气质量指数。
（3）由R=4Ω可得
由乙图可以得出，此时的空气质量指数为50。
