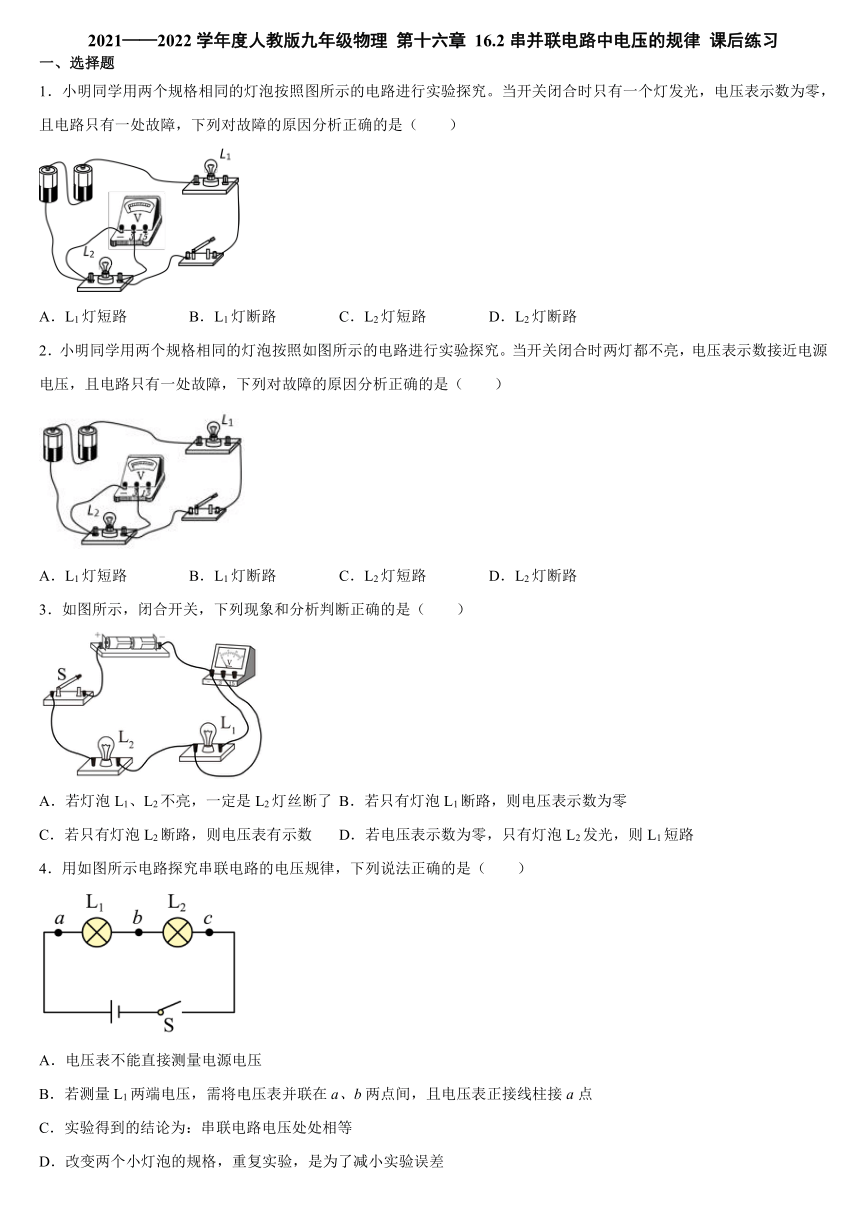

2021——2022学年度人教版九年级物理 第十六章 16.2串并联电路中电压的规律 课后练习
一、选择题
1．小明同学用两个规格相同的灯泡按照图所示的电路进行实验探究。当开关闭合时只有一个灯发光，电压表示数为零，且电路只有一处故障，下列对故障的原因分析正确的是（　　）
A．L1灯短路 B．L1灯断路 C．L2灯短路 D．L2灯断路
2．小明同学用两个规格相同的灯泡按照如图所示的电路进行实验探究。当开关闭合时两灯都不亮，电压表示数接近电源电压，且电路只有一处故障，下列对故障的原因分析正确的是（　　）
A．L1灯短路 B．L1灯断路 C．L2灯短路 D．L2灯断路
3．如图所示，闭合开关，下列现象和分析判断正确的是（　　）
A．若灯泡L1、L2不亮，一定是L2灯丝断了 B．若只有灯泡L1断路，则电压表示数为零
C．若只有灯泡L2断路，则电压表有示数 D．若电压表示数为零，只有灯泡L2发光，则L1短路
4．用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　）
A．电压表不能直接测量电源电压
B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差

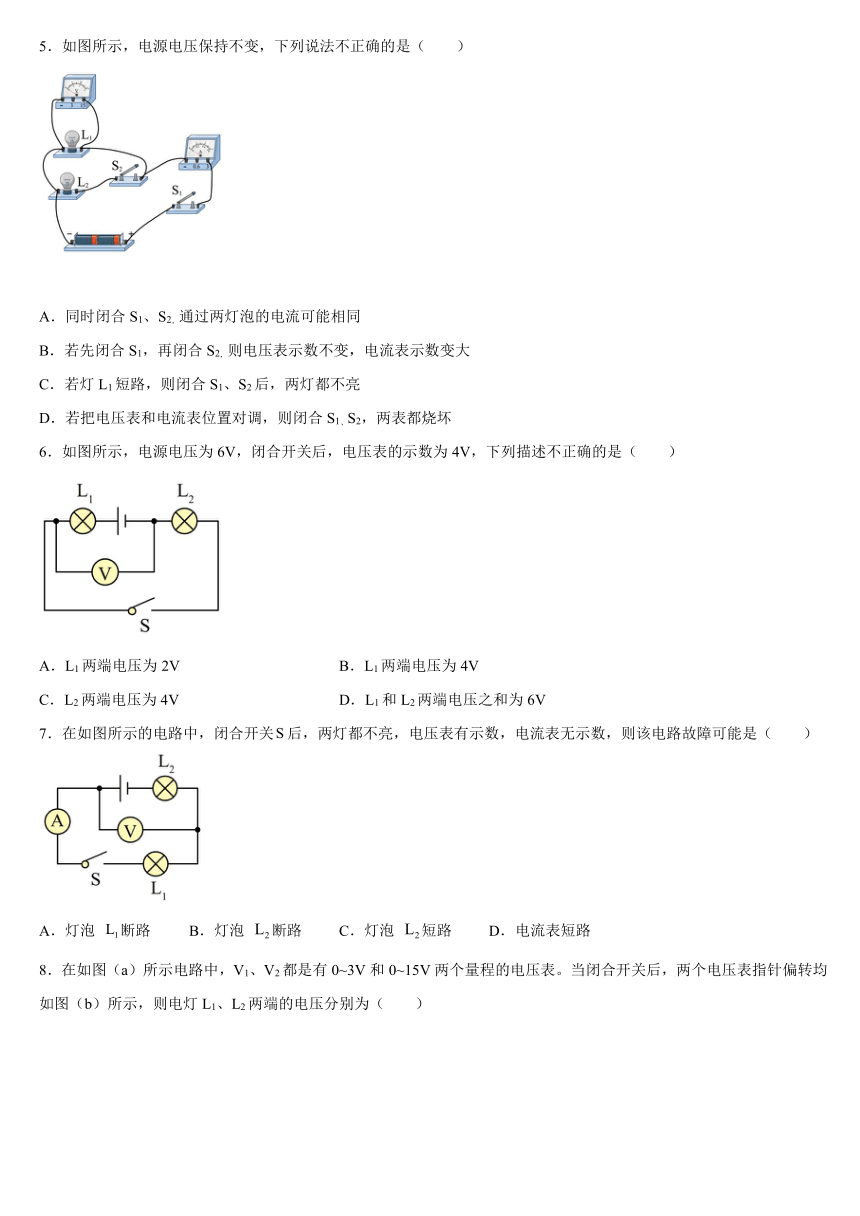

5．如图所示，电源电压保持不变，下列说法不正确的是（　　）
A．同时闭合S1、S2，通过两灯泡的电流可能相同
B．若先闭合S1，再闭合S2，则电压表示数不变，电流表示数变大
C．若灯L1短路，则闭合S1、S2后，两灯都不亮
D．若把电压表和电流表位置对调，则闭合S1、S2，两表都烧坏
6．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（　　）
A．L1两端电压为2V B．L1两端电压为4V
C．L2两端电压为4V D．L1和L2两端电压之和为6V
7．在如图所示的电路中，闭合开关后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（　　）
A．灯泡 断路 B．灯泡 断路 C．灯泡 短路 D．电流表短路

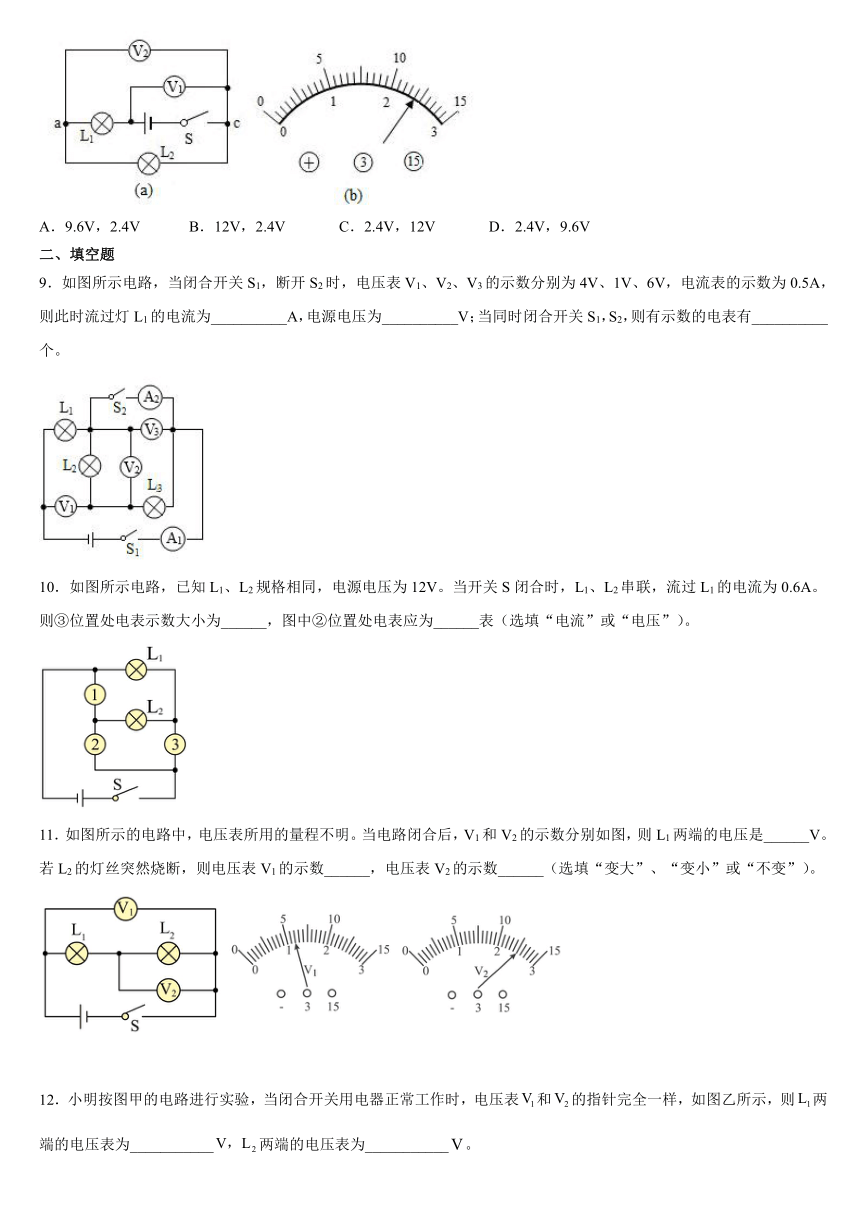

8．在如图（a）所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图（b）所示，则电灯L1、L2两端的电压分别为（　　）
A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V
二、填空题
9．如图所示电路，当闭合开关S1，断开S2时，电压表V1、V2、V3的示数分别为4V、1V、6V，电流表的示数为0.5A，则此时流过灯L1的电流为__________A，电源电压为__________V；当同时闭合开关S1，S2，则有示数的电表有__________个。
10．如图所示电路，已知L1、L2规格相同，电源电压为12V。当开关S闭合时，L1、L2串联，流过L1的电流为0.6A。则③位置处电表示数大小为______，图中②位置处电表应为______表（选填“电流”或“电压”）。
11．如图所示的电路中，电压表所用的量程不明。当电路闭合后，V1和V2的示数分别如图，则L1两端的电压是______V。若L2的灯丝突然烧断，则电压表V1的示数______，电压表V2的示数______（选填“变大”、“变小”或“不变”）。
12．小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表和的指针完全一样，如图乙所示，则两端的电压表为___________两端的电压表为___________。
13．如图所示，闭合开关后，用电压表测得灯L1两端的电压为4.5V，则灯L2两端的电压为________V，电源两端的电压为___________V。
14．已知甲乙两灯的额定电压分别是和，两灯的关系如图所示。在确保电路安全的前提下，两灯串联使用，电路两端的最大电压是_____V；两灯并联使用，干路中最大电流是_____A。
三、作图题
15．如图所示，用笔画线代替导线根据所给的器材连接一个电路，要求两个灯泡串联，用电流表测量通过L1的电流，用电压表测L2两端的电压，并在方框内画出相对应的电路图．
16．如图所示电路里填上适当的电表符号，要求两灯串联。
四、实验题
17．在探究“并联电路的电压规律”的实验中，小明使用了两个相同的灯泡。
（1）如图甲所示的电路中，把电压表接在ab两点之间时，闭合开关，电压表的示数如图乙所示，电压表的读数为______V。
（2）依次将电压表接在电路中的ab、cd、ef两点之间，小明发现电压表的示数相等。由此他得到结论：并联电路中，各支路两端的电压相等。此结论______（选填“科学”或“不科学”），接下来应该进行的操作是更换不同规格的灯泡，改变电源电压，再做几次实验，这样做的目的是______。
A．减小误差
B．寻找规律
（3）小明发现家里客厅的灯比卧室的灯亮，两灯对应的电压U1和U2的大小关系是U1______U2（选填“＞”、“＝”或“＜”）。你判断的依据是______。
18．“探究串联电路的电压关系”的实验电路如图甲所示。
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择___________（选填“相同”或“不同”）的小灯泡。
（2）小明率先连接电路，刚接好最后一根导线，小灯泡就亮了，经检查电路连接正确。那么他的问题是，在连接电路时___________。
（3）小明根据图甲正确连接好电路，闭合开关，电压表示数如图乙所示，此时电压表的示数为_______V；为了使实验结果更准确，接下来他应该断开开关，________。
（4）实验过程中，另一同学闭合开关后发现两灯不亮，但电压表有示数，由此他判断出电路中出现的故障是________。为进一步确定故障原因，他用一根导线进行尝试，当将该导线并联在AB之间时，发现L2亮了起来，但L1不发光，此时发现电压表指针________（选填“偏转”或“不偏转”）。
（5）测量完成后，记录了下表所示的数据，分析表格后同学们发现有一个数据记录错误，该数据是________V，经过讨论他们发现错误的数据是由于电压表的量程读错引起的，纠正错误后，他们根据表格得出的结论是：串联电路两端的总电压等于_________电路两端电压之和。
实验小组 L1两端的电压/V L2两端的电压/V 串联电路总电压/V
1 1.5 3.0 4.5
2 1.2 1.8 3.0
3 1.5 0.9 6.0
19．为了验证串并联电路电压的特点，小明设计了如图所示的电路。
（1）如图1测量串联电路电压规律，要测量L1两端的电压，电压表的正接线柱应该与___________点相连，电压表的负接线柱应该与___________点相连。
（2）闭合开关S，发现电压表的指针偏转如图2所示，这时他应该___________。
（3）串联电路中各灯泡两端的电压与电源电压的关系是（文字叙述）__________________。
（4）如图3探究并联电路的电压规律，若将电压表连接在E、F两点间，电压表测量的是___________的电压。
（5）并联电路中各灯泡两端的电压与电源电压的关系是（文字叙述）__________________________。
五、综合题
20．小明设计的电路图如图1.
（1）根据电路图，用笔画线表示导线，把图2中的实物连接起来。___________
（2）电路正确连接后，闭合开关，两灯发光，如图3电压表的示数为___________ ，的示数为灯两端电压为___________ 。
（3）将图2中的电池改为五节新电池，且两电压表更换合适的量程，再闭合开关，两灯不亮，此时、的示数均为，这可能是___________ 烧断（选填“”“”）。
21．如图所示，电源为两节串联的新干电池，a、b、c都为电表，其中一只电压表，两只电流表。S闭合后，两灯都发光，三只表都有示数，且两只电流表指针位置一样，如图。
求：（1）a，b，c分别为什么表？
（2）通过灯泡L1、L2的电流分别多大？
（3）电压表示数多大？
【参考答案】
1．C 2．D 3．D 4．B 5．D 6．B 7．A 8．A
9．0.5 9 3
10．6V 电流
11．3.5 不变 变大
12． 2
13．4.5 4.5
14．16 1.35
15．
16．
17．2.8 不科学 B ＝ 见解析
18．不同 开关未断开 2 换用0～3V的量程 L1断路 不偏转 6.0 各部分
19．a b 断开开关，更换0~15V的量程 串联电路中电源电压等于各用电器两端电压之和 电源 并联电路中电源电压与各支路用电器两端的电压相等
20．
21．(1) 电流表、电流表、电压表；(2) 1.2A；0.3A；(3)3V
