17.1 电流与电压和电阻的关系 同步练习 2021-2022学年人教版物理九年级全一册（有解析）

2021-2022学年人教版物理九年级
第十七章 第1节 电流与电压和电阻的关系
一、单选题

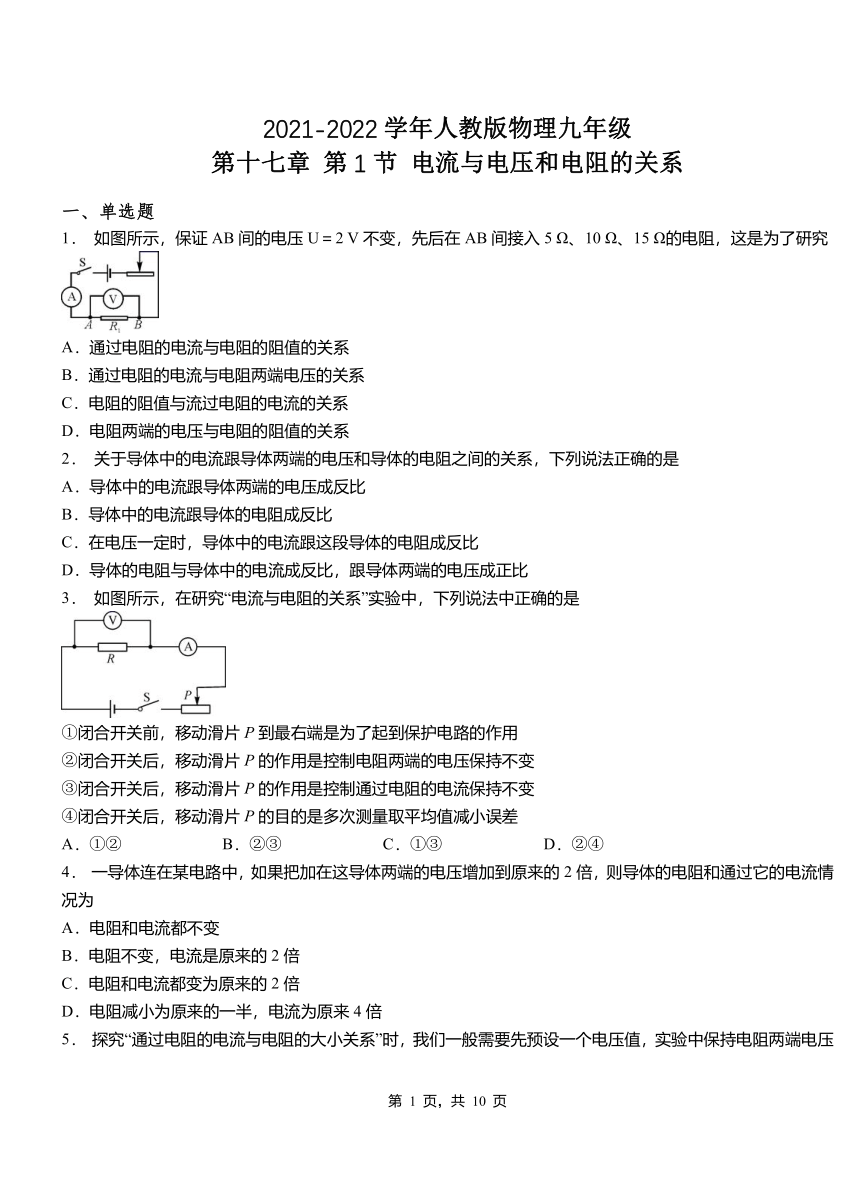

1． 如图所示，保证AB间的电压U＝2 V不变，先后在AB间接入5 Ω、10 Ω、15 Ω的电阻，这是为了研究
A．通过电阻的电流与电阻的阻值的关系
B．通过电阻的电流与电阻两端电压的关系
C．电阻的阻值与流过电阻的电流的关系
D．电阻两端的电压与电阻的阻值的关系
2． 关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是
A．导体中的电流跟导体两端的电压成反比
B．导体中的电流跟导体的电阻成反比
C．在电压一定时，导体中的电流跟这段导体的电阻成反比
D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比
3． 如图所示，在研究“电流与电阻的关系”实验中，下列说法中正确的是
①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用
②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变
③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变
④闭合开关后，移动滑片P的目的是多次测量取平均值减小误差
A．①② B．②③ C．①③ D．②④
4． 一导体连在某电路中，如果把加在这导体两端的电压增加到原来的2倍，则导体的电阻和通过它的电流情况为
A．电阻和电流都不变
B．电阻不变，电流是原来的2倍
C．电阻和电流都变为原来的2倍
D．电阻减小为原来的一半，电流为原来4倍

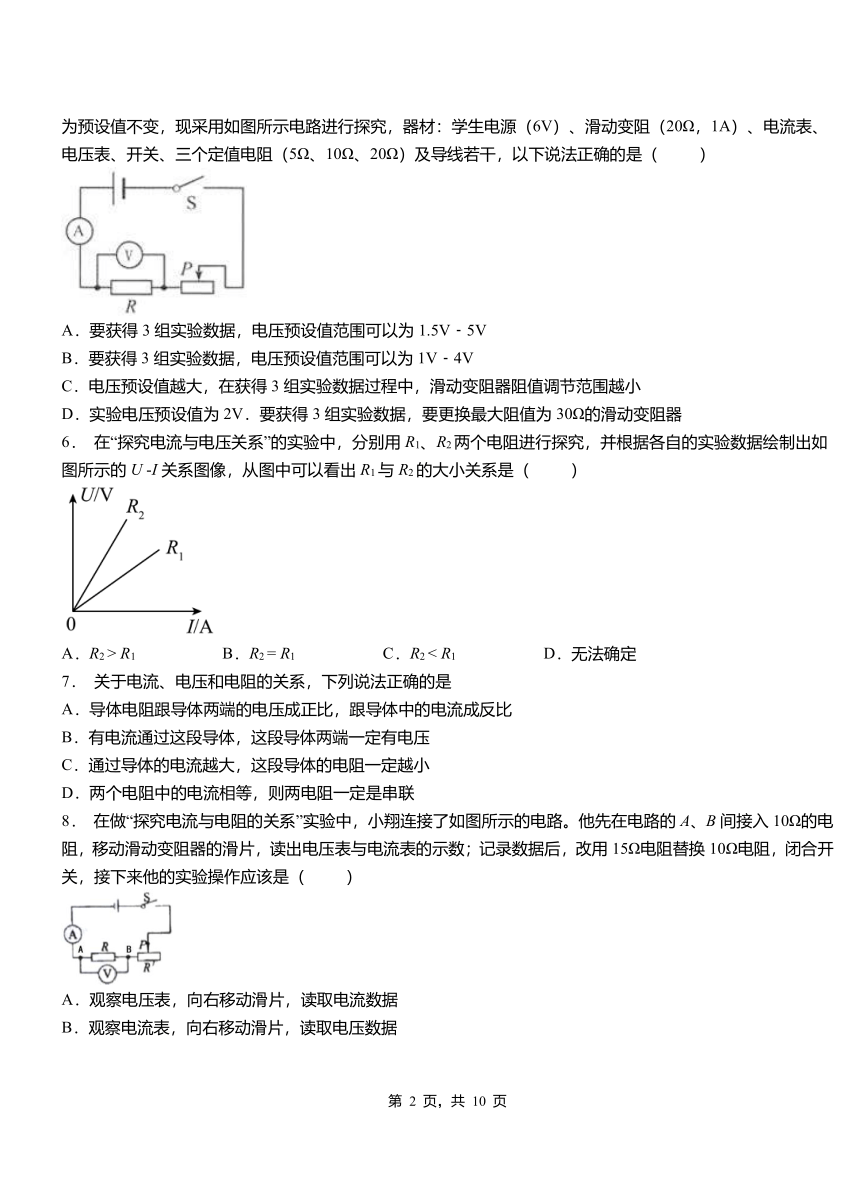

5． 探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（ ）
A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5V
B．要获得3组实验数据，电压预设值范围可以为1V﹣4V
C．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小
D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器
6． 在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I关系图像，从图中可以看出R1与R2的大小关系是（ ）
A．R2 > R1 B．R2 = R1 C．R2 < R1 D．无法确定
7． 关于电流、电压和电阻的关系，下列说法正确的是
A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比
B．有电流通过这段导体，这段导体两端一定有电压
C．通过导体的电流越大，这段导体的电阻一定越小
D．两个电阻中的电流相等，则两电阻一定是串联
8． 在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路。他先在电路的A、B间接入10Ω的电阻，移动滑动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（ ）
A．观察电压表，向右移动滑片，读取电流数据
B．观察电流表，向右移动滑片，读取电压数据
C．观察电压表，向左移动滑片，读取电流数据
D．观察电流表，向左移动滑片，读取电压数据
9． 在“电阻一定时探究电流与电压关系”的实验中，小明把元件连接成了如图所示的电路，准备闭合开关时，旁边的小捷急忙拦着说接线错了，小捷发现只要改接一根导线就可以连出正确的电路，要改接的那根是图中的（ ）
A．导线a B．导线b C．导线c D．导线d
10．如图所示的各图中，能正确描述电阻一定时，电流随电压变化的图象是
A． B． C． D．
二、填空题
11．小云在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理画出如图所示的图像。由图像可得，通过导体甲的电流与其两端的电压成______比；导体乙的阻值是______Ω；若将导体甲、乙并联接到电压为2V的电源上，则干路中的电流为______A。
12．如图是电阻RA和RB两端电压与电流的U—I图像，如果将RA和RB串联起来，它们两端电压之比为__________；如果将RA和RB并联起来，通过它们的电流之比为__________．

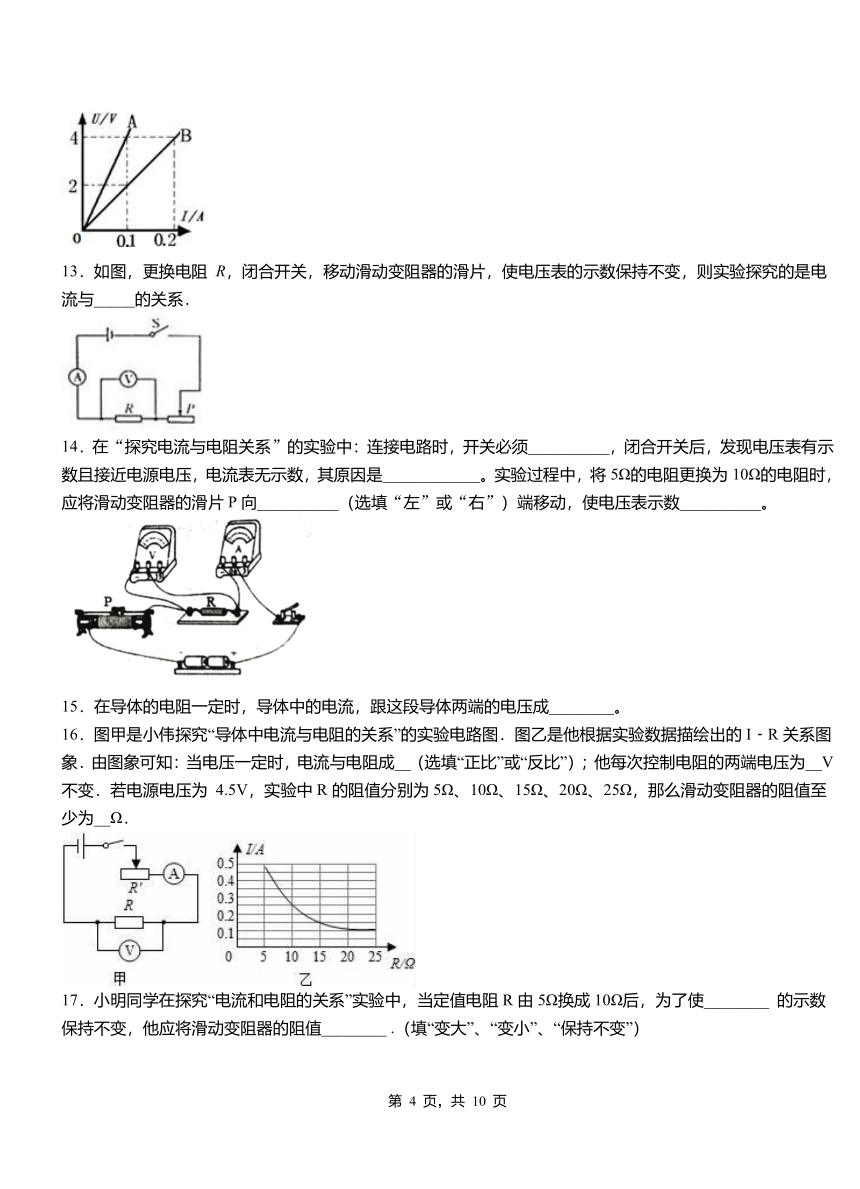

13．如图，更换电阻 R，闭合开关，移动滑动变阻器的滑片，使电压表的示数保持不变，则实验探究的是电流与_____的关系．
14．在“探究电流与电阻关系”的实验中：连接电路时，开关必须__________，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是____________。实验过程中，将5Ω的电阻更换为10Ω的电阻时，应将滑动变阻器的滑片P向__________（选填“左”或“右”）端移动，使电压表示数__________。
15．在导体的电阻一定时，导体中的电流，跟这段导体两端的电压成________。
16．图甲是小伟探究“导体中电流与电阻的关系”的实验电路图．图乙是他根据实验数据描绘出的I﹣R关系图象．由图象可知：当电压一定时，电流与电阻成__（选填“正比”或“反比”）；他每次控制电阻的两端电压为__V不变．若电源电压为 4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，那么滑动变阻器的阻值至少为__Ω．
17．小明同学在探究“电流和电阻的关系”实验中，当定值电阻R由5Ω换成10Ω后，为了使________ 的示数保持不变，他应将滑动变阻器的阻值________ .（填“变大”、“变小”、“保持不变”）
18．在探究电流与电压、电阻的关系的实验中，要研究电流与电压、电阻的关系，采用的研究方法是：_______。即：保持电阻不变，改变_______，研究电流随_______的变化关系；保持电压不变，改变_______，研究电流随_______的变化关系。得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成_______；在电压不变的情况下，导体中的电流与导体的电阻成_______。

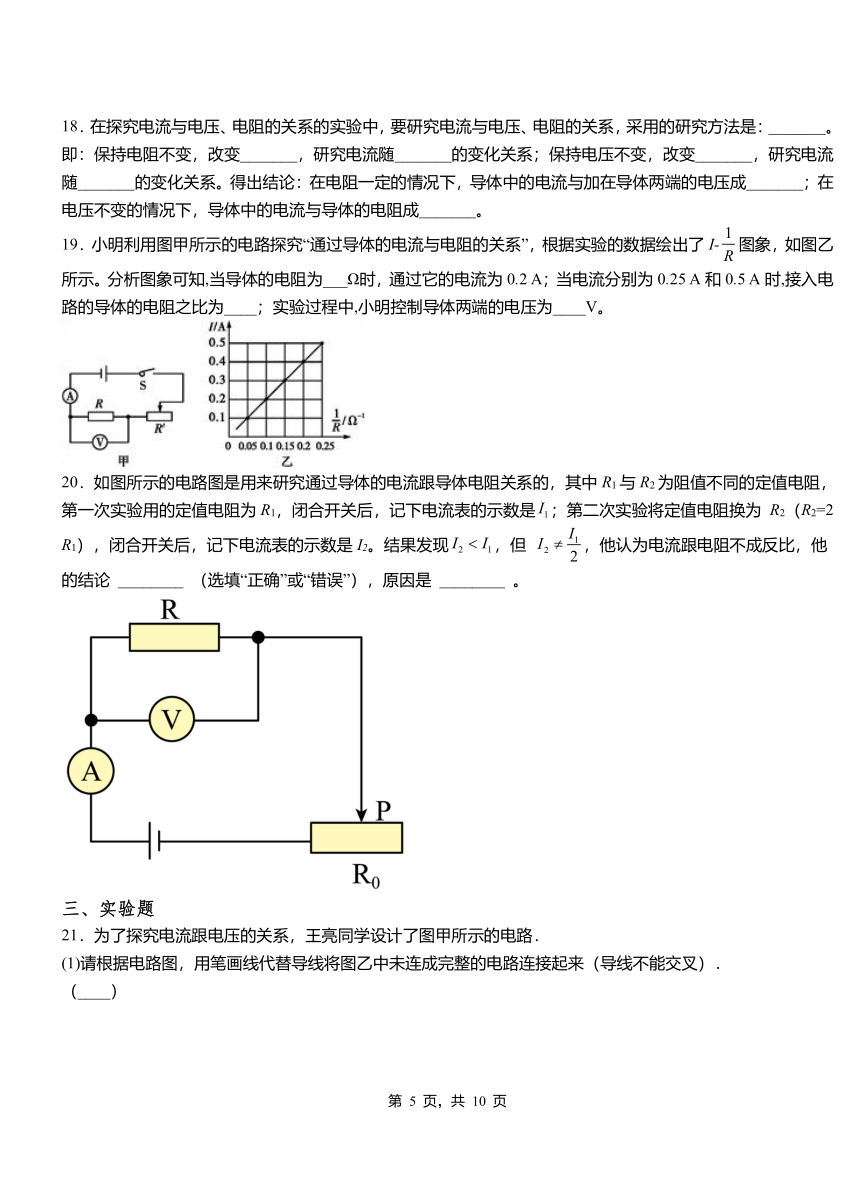

19．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I-图象，如图乙所示。分析图象可知,当导体的电阻为___Ω时，通过它的电流为0.2 A；当电流分别为0.25 A和0.5 A时,接入电路的导体的电阻之比为____；实验过程中,小明控制导体两端的电压为____V。
20．如图所示的电路图是用来研究通过导体的电流跟导体电阻关系的，其中R1与R2为阻值不同的定值电阻，第一次实验用的定值电阻为R1，闭合开关后，记下电流表的示数是；第二次实验将定值电阻换为 R2（R2=2 R1），闭合开关后，记下电流表的示数是I2。结果发现，但 ，他认为电流跟电阻不成反比，他的结论 ________ （选填“正确”或“错误”），原因是 ________ 。
三、实验题
21．为了探究电流跟电压的关系，王亮同学设计了图甲所示的电路．
(1)请根据电路图，用笔画线代替导线将图乙中未连成完整的电路连接起来（导线不能交叉）．
（____）
(2)调节滑片位置，改变定值电阻两端的电压，读出其中三组电流表、电压表的示数，如表（一）中所示．
①由表（一）中的数据可知实验使用的定值电阻的阻值是_____Ω．
②由表（一）中的数据进行分析，可归纳出的结论是_____．
表（一）
次序 1 2 3
电压（V） 2.0 4.0 6.0
电流（A） 0.1 0.2 0.3
表（二）
次序 1 2 3
电阻（Ω） 5 10 15
电流（A） 1.2 0.6 0.4
(3)如果仍用图甲电路研究电流与电阻的关系，实验中当换用不同阻值的定值电阻后，每次应调节滑动变阻器的滑片，保持_____不变．实验记录数据如表（二）所示，根据表（二）数据可得出的结论是_____．（实验器材使用正确，量程选用合理）．
22．如图是小明同学探究“电流与电压关系”的电路图．
（1）请按电路图将实物图连接完整（要求滑片P向左滑时接入电阻变大）．
（_____）
（2）小明连接电路时，开关应_____，滑动变阻器的滑片P应放在最_____（选填“左”或“右”）端．
（3）闭合开关后小明发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表指针有示数且不变，原因可能是_____．
（4）接着小明取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω，移动滑动变阻器滑片P的目的是_____．
2021-2022学年人教版物理九年级第十七章 第1节 电流与电压和电阻的关系（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C A B C A B A D A
二、填空题
11．正 10 0.6
12．2:1 1:2
13．电阻
14．断开 R断路 右 保持不变
15．正比
16．反比 2.5 20
17．电压表 变大
18．控制变量法电压电压电阻电阻正比反比
【解析】
19．10 2∶1 2
20．错误 没有保持定值电阻两端的电压不变
三、实验题
21． 20 电阻一定时，导体中的电流与它两端的电压成正比 定值电阻两端电压 电压一定时，通过导体的电流与导体的电阻成反比
22． 断开 左 电阻R断路 保持定值电阻两端的电压不变
