2021-2022学年人教版物理九年级
第十六章 第2节 串、并联电路中电压的规律

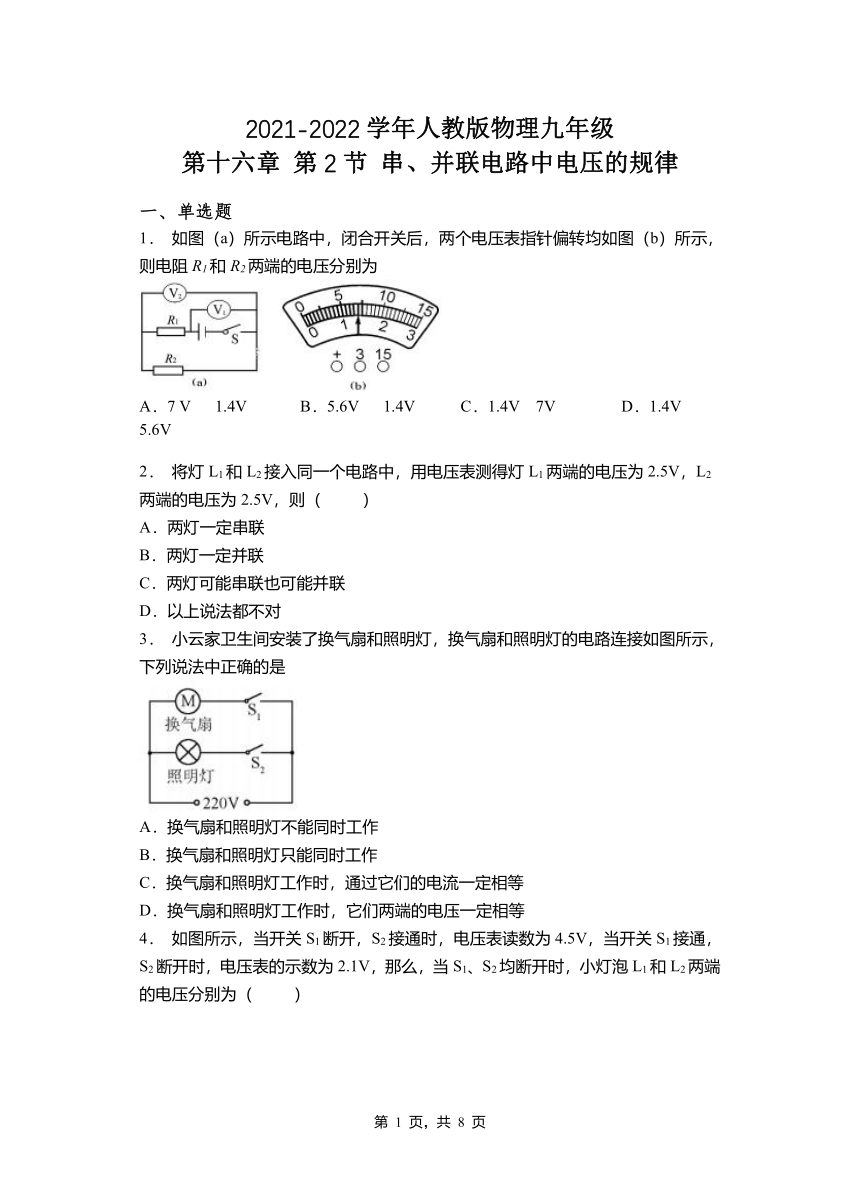

一、单选题
1． 如图（a）所示电路中，闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为
A．7 V 1.4V B．5.6V 1.4V C．1.4V 7V D．1.4V 5.6V
2． 将灯L1和L2接入同一个电路中，用电压表测得灯L1两端的电压为2.5V，L2两端的电压为2.5V，则（ ）
A．两灯一定串联
B．两灯一定并联
C．两灯可能串联也可能并联
D．以上说法都不对
3． 小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
4． 如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（ ）
A．2.1 V 4.5 V B．2.4 V 2.1 V
C．4.5 V 6.6 V D．4.5V 2.1 V

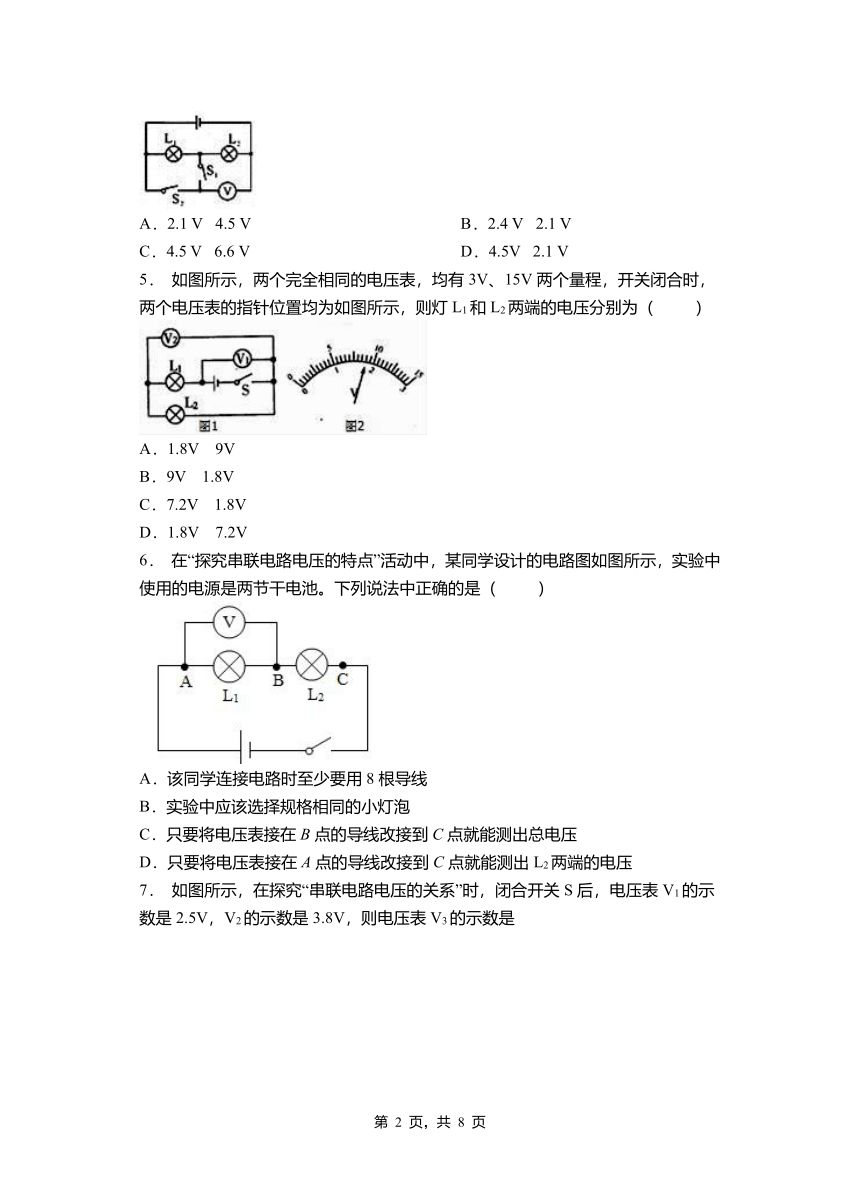

5． 如图所示，两个完全相同的电压表，均有3V、15V两个量程，开关闭合时，两个电压表的指针位置均为如图所示，则灯L1和L2两端的电压分别为（ ）
A．1.8V 9V
B．9V 1.8V
C．7.2V 1.8V
D．1.8V 7.2V
6． 在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（ ）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压

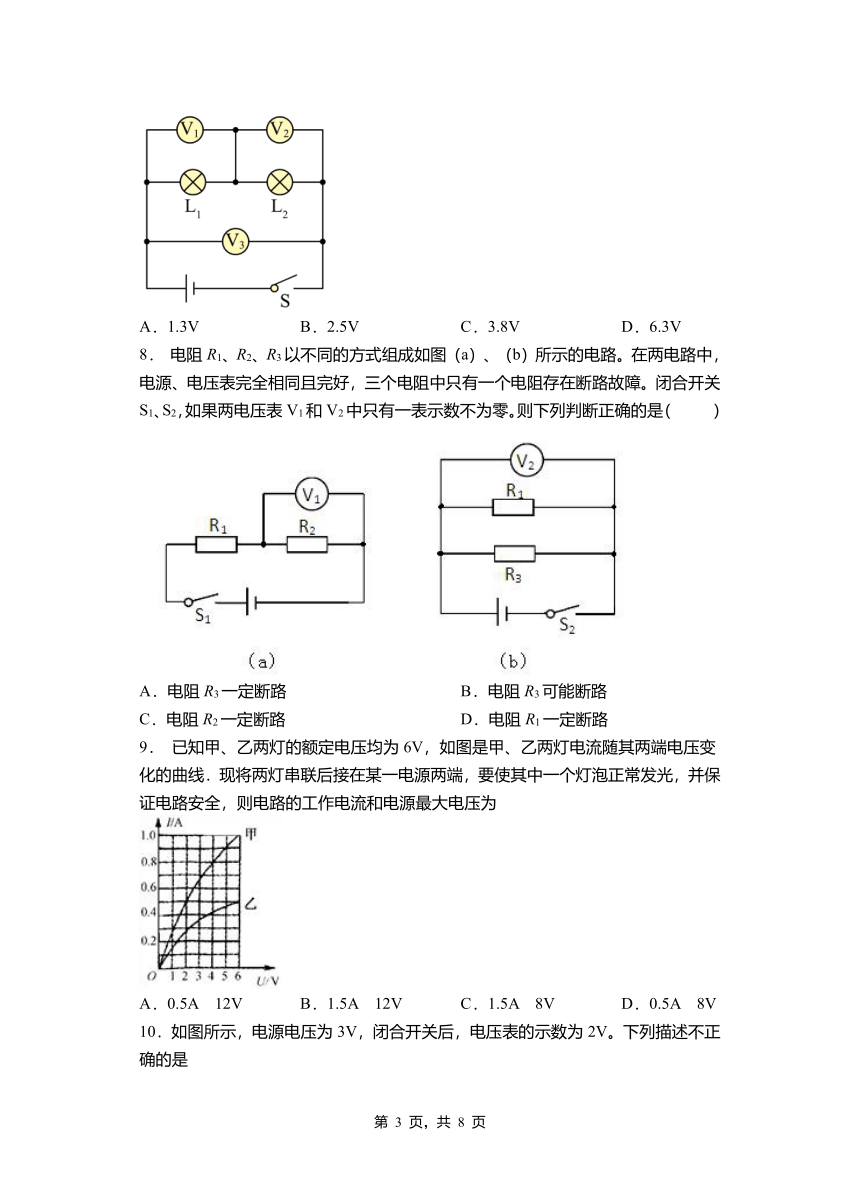

7． 如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3V B．2.5V C．3.8V D．6.3V
8． 电阻R1、R2、R3以不同的方式组成如图（a）、（b）所示的电路。在两电路中，电源、电压表完全相同且完好，三个电阻中只有一个电阻存在断路故障。闭合开关S1、S2，如果两电压表V1和V2中只有一表示数不为零。则下列判断正确的是（ ）
A．电阻R3一定断路 B．电阻R3可能断路
C．电阻R2一定断路 D．电阻R1一定断路
9． 已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为
A．0.5A 12V B．1.5A 12V C．1.5A 8V D．0.5A 8V
10．如图所示，电源电压为3V，闭合开关后，电压表的示数为2V。下列描述不正确的是
A．Ll两端电压为2 V
B．Ll两端电压为1 V
C．L2两端电压为2 V
D．Ll和L2两端电压之和为3 V
二、填空题

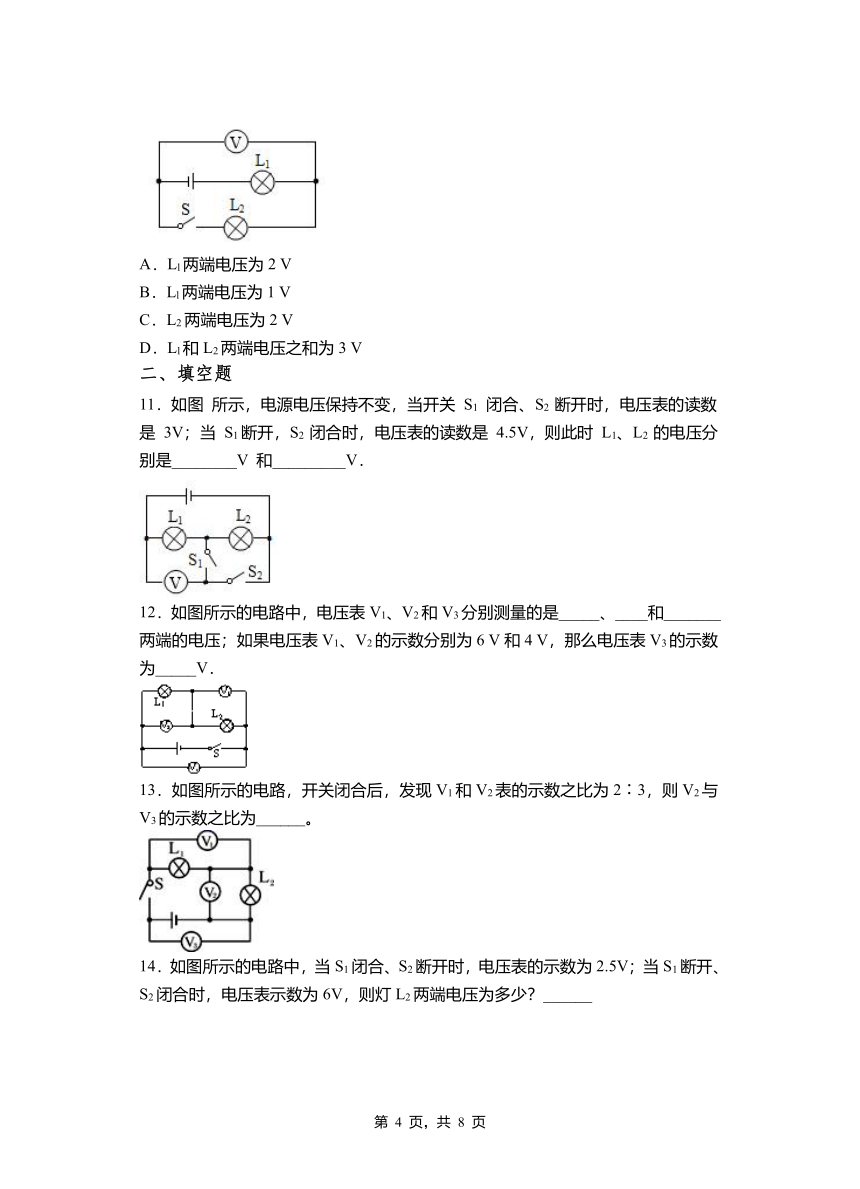

11．如图 所示，电源电压保持不变，当开关 S1 闭合、S2 断开时，电压表的读数是 3V；当 S1断开，S2 闭合时，电压表的读数是 4.5V，则此时 L1、L2 的电压分别是________V 和_________V．
12．如图所示的电路中，电压表V1、V2和V3分别测量的是_____、____和_______两端的电压；如果电压表V1、V2的示数分别为6 V和4 V，那么电压表V3的示数为_____V．
13．如图所示的电路，开关闭合后，发现V1和V2表的示数之比为2∶3，则V2与V3的示数之比为______。
14．如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
15．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻和两端的电压分别为________V和________V.
16．一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作电压是12V，则应将________个小彩灯________（填“串”或“并”）联接在家庭电路两端。
17．如图所示，是李华同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时两只电压表的指针恰好指在同一位置处，电压表V1 和V2 的示数之比是_________，选择0~15V 量程的电压表是_________。
18．如图所示的电路中，当S闭合后，两个灯泡都能正常发光，若电源电压为6V，灯L1两端的电压为2.5V，则L2两端的电压为________V，电压表的示数为________V．
19．如图，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端电压为___V；灯L1和灯L2的电流是_____（选填“L1”、“L2”或“一样”）大．
20．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
三、实验题
21．小聪同学在物理实验时,对串联电路电压规律进行了探究．
猜想与假设：串联电路总电压等于各用电器两端的电压之和；
设计与进行实验：
①按图所示的电路图连接电路；
UAB/V UBC/V UAC/V
2.4 1.4 3.75
②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时,小聪同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；
④测出AC间的电压．
交流与评估：
（1）在拆接电路时,开关必须 ；（2）小聪同学用上面的方法能否测出L2两端的电压 为什么 ．（3）方法改进后，测出AB、BC、AC间的电压记录在上面表格中.分析小聪同学的实验数据可以得出的结论是: 串联电路总电压 各用电器两端的电压之和（选填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是： ．
22．小明同学对串联电路电压规律进行了探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和。
（设计与进行实验）
①按如图所示的电路图连接电路。
②闭合开关，用电压表测出L1两端的电压。
③在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
④测出AC间的电压，得出结论。
（交流与评估）
（1）闭合开关，发现电压表示数为零，则小灯泡的故障可能是_____或_____。
（2）小明用上面的方法能否测出L2两端的电压？_____，为什么？_____。
2021-2022学年人教版物理九年级第十六章 第2节 串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C D B C C D D D A
二、填空题
11．3 1.5
12．电源电压 L1 L2 2
13．3∶5
14．3.5V
15．7.2 1.8
16．19 串
17．1∶5 V2
18．3.5 3.5
19．4 一样
20． 3 2
三、实验题
21．断开 不能，电压表正负接线柱接反了 等于 只进行一次实验就得出结论，结论不具有普遍性．
22．L1短路L2断路不能电压表正负接线柱接反了
PAGE
第 2 页，共 2 页
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 如图（a）所示电路中，闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为
A．7 V 1.4V B．5.6V 1.4V C．1.4V 7V D．1.4V 5.6V
2． 将灯L1和L2接入同一个电路中，用电压表测得灯L1两端的电压为2.5V，L2两端的电压为2.5V，则（ ）
A．两灯一定串联
B．两灯一定并联
C．两灯可能串联也可能并联
D．以上说法都不对
3． 小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
4． 如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（ ）
A．2.1 V 4.5 V B．2.4 V 2.1 V
C．4.5 V 6.6 V D．4.5V 2.1 V
5． 如图所示，两个完全相同的电压表，均有3V、15V两个量程，开关闭合时，两个电压表的指针位置均为如图所示，则灯L1和L2两端的电压分别为（ ）
A．1.8V 9V
B．9V 1.8V
C．7.2V 1.8V
D．1.8V 7.2V
6． 在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（ ）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
7． 如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3V B．2.5V C．3.8V D．6.3V
8． 电阻R1、R2、R3以不同的方式组成如图（a）、（b）所示的电路。在两电路中，电源、电压表完全相同且完好，三个电阻中只有一个电阻存在断路故障。闭合开关S1、S2，如果两电压表V1和V2中只有一表示数不为零。则下列判断正确的是（ ）
A．电阻R3一定断路 B．电阻R3可能断路
C．电阻R2一定断路 D．电阻R1一定断路
9． 已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为
A．0.5A 12V B．1.5A 12V C．1.5A 8V D．0.5A 8V
10．如图所示，电源电压为3V，闭合开关后，电压表的示数为2V。下列描述不正确的是
A．Ll两端电压为2 V
B．Ll两端电压为1 V
C．L2两端电压为2 V
D．Ll和L2两端电压之和为3 V
二、填空题
11．如图 所示，电源电压保持不变，当开关 S1 闭合、S2 断开时，电压表的读数是 3V；当 S1断开，S2 闭合时，电压表的读数是 4.5V，则此时 L1、L2 的电压分别是________V 和_________V．
12．如图所示的电路中，电压表V1、V2和V3分别测量的是_____、____和_______两端的电压；如果电压表V1、V2的示数分别为6 V和4 V，那么电压表V3的示数为_____V．
13．如图所示的电路，开关闭合后，发现V1和V2表的示数之比为2∶3，则V2与V3的示数之比为______。
14．如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
15．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻和两端的电压分别为________V和________V.
16．一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作电压是12V，则应将________个小彩灯________（填“串”或“并”）联接在家庭电路两端。
17．如图所示，是李华同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时两只电压表的指针恰好指在同一位置处，电压表V1 和V2 的示数之比是_________，选择0~15V 量程的电压表是_________。
18．如图所示的电路中，当S闭合后，两个灯泡都能正常发光，若电源电压为6V，灯L1两端的电压为2.5V，则L2两端的电压为________V，电压表的示数为________V．
19．如图，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端电压为___V；灯L1和灯L2的电流是_____（选填“L1”、“L2”或“一样”）大．
20．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
三、实验题
21．小聪同学在物理实验时,对串联电路电压规律进行了探究．
猜想与假设：串联电路总电压等于各用电器两端的电压之和；
设计与进行实验：
①按图所示的电路图连接电路；
UAB/V UBC/V UAC/V
2.4 1.4 3.75
②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时,小聪同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；
④测出AC间的电压．
交流与评估：
（1）在拆接电路时,开关必须 ；（2）小聪同学用上面的方法能否测出L2两端的电压 为什么 ．（3）方法改进后，测出AB、BC、AC间的电压记录在上面表格中.分析小聪同学的实验数据可以得出的结论是: 串联电路总电压 各用电器两端的电压之和（选填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是： ．
22．小明同学对串联电路电压规律进行了探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和。
（设计与进行实验）
①按如图所示的电路图连接电路。
②闭合开关，用电压表测出L1两端的电压。
③在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
④测出AC间的电压，得出结论。
（交流与评估）
（1）闭合开关，发现电压表示数为零，则小灯泡的故障可能是_____或_____。
（2）小明用上面的方法能否测出L2两端的电压？_____，为什么？_____。
2021-2022学年人教版物理九年级第十六章 第2节 串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C D B C C D D D A
二、填空题
11．3 1.5
12．电源电压 L1 L2 2
13．3∶5
14．3.5V
15．7.2 1.8
16．19 串
17．1∶5 V2
18．3.5 3.5
19．4 一样
20． 3 2
三、实验题
21．断开 不能，电压表正负接线柱接反了 等于 只进行一次实验就得出结论，结论不具有普遍性．
22．L1短路L2断路不能电压表正负接线柱接反了
PAGE
第 2 页，共 2 页
