18.4 焦耳定律 同步练习-2021-2022学年人教版九年级物理上册（有答案）

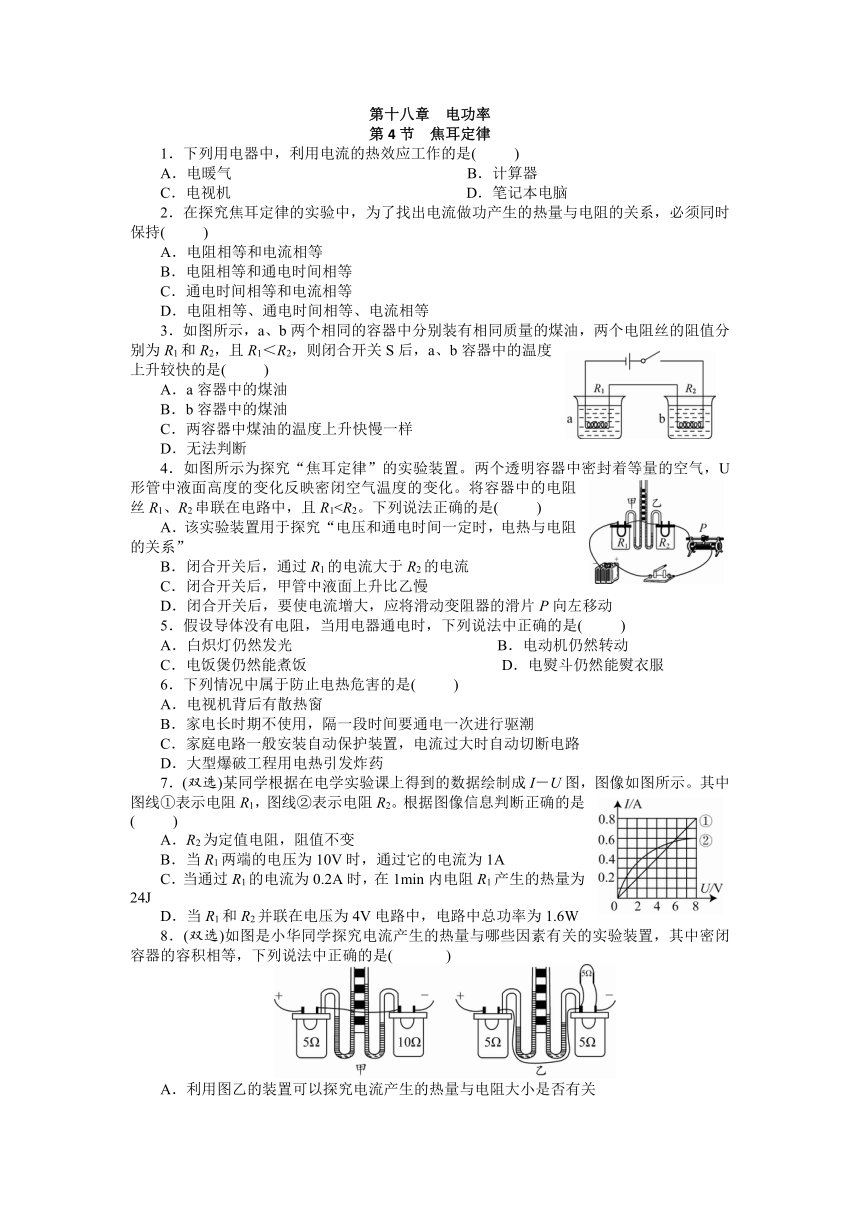

第十八章　电功率
第4节　焦耳定律
1．下列用电器中，利用电流的热效应工作的是(　 　)
A．电暖气 B．计算器
C．电视机 D．笔记本电脑
2．在探究焦耳定律的实验中，为了找出电流做功产生的热量与电阻的关系，必须同时保持(　 　)
A．电阻相等和电流相等
B．电阻相等和通电时间相等
C．通电时间相等和电流相等
D．电阻相等、通电时间相等、电流相等
3．如图所示，a、b两个相同的容器中分别装有相同质量的煤油，两个电阻丝的阻值分别为R1和R2，且R1＜R2，则闭合开关S后，a、b容器中的温度上升较快的是(　 　)
A．a容器中的煤油
B．b容器中的煤油
C．两容器中煤油的温度上升快慢一样
D．无法判断
4．如图所示为探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B．闭合开关后，通过R1的电流大于R2的电流
C．闭合开关后，甲管中液面上升比乙慢
D．闭合开关后，要使电流增大，应将滑动变阻器的滑片P向左移动
5．假设导体没有电阻，当用电器通电时，下列说法中正确的是(　 　)
A．白炽灯仍然发光 B．电动机仍然转动
C．电饭煲仍然能煮饭 D．电熨斗仍然能熨衣服
6．下列情况中属于防止电热危害的是(　 　)
A．电视机背后有散热窗
B．家电长时期不使用，隔一段时间要通电一次进行驱潮
C．家庭电路一般安装自动保护装置，电流过大时自动切断电路
D．大型爆破工程用电热引发炸药
7．(双选)某同学根据在电学实验课上得到的数据绘制成I－U图，图像如图所示。其中图线①表示电阻R1，图线②表示电阻R2。根据图像信息判断正确的是(　 　)
A．R2为定值电阻，阻值不变
B．当R1两端的电压为10V时，通过它的电流为1A
C．当通过R1的电流为0.2A时，在1min内电阻R1产生的热量为24J
D．当R1和R2并联在电压为4V电路中，电路中总功率为1.6W
8．(双选)如图是小华同学探究电流产生的热量与哪些因素有关的实验装置，其中密闭容器的容积相等，下列说法中正确的是(　 　)
A．利用图乙的装置可以探究电流产生的热量与电阻大小是否有关

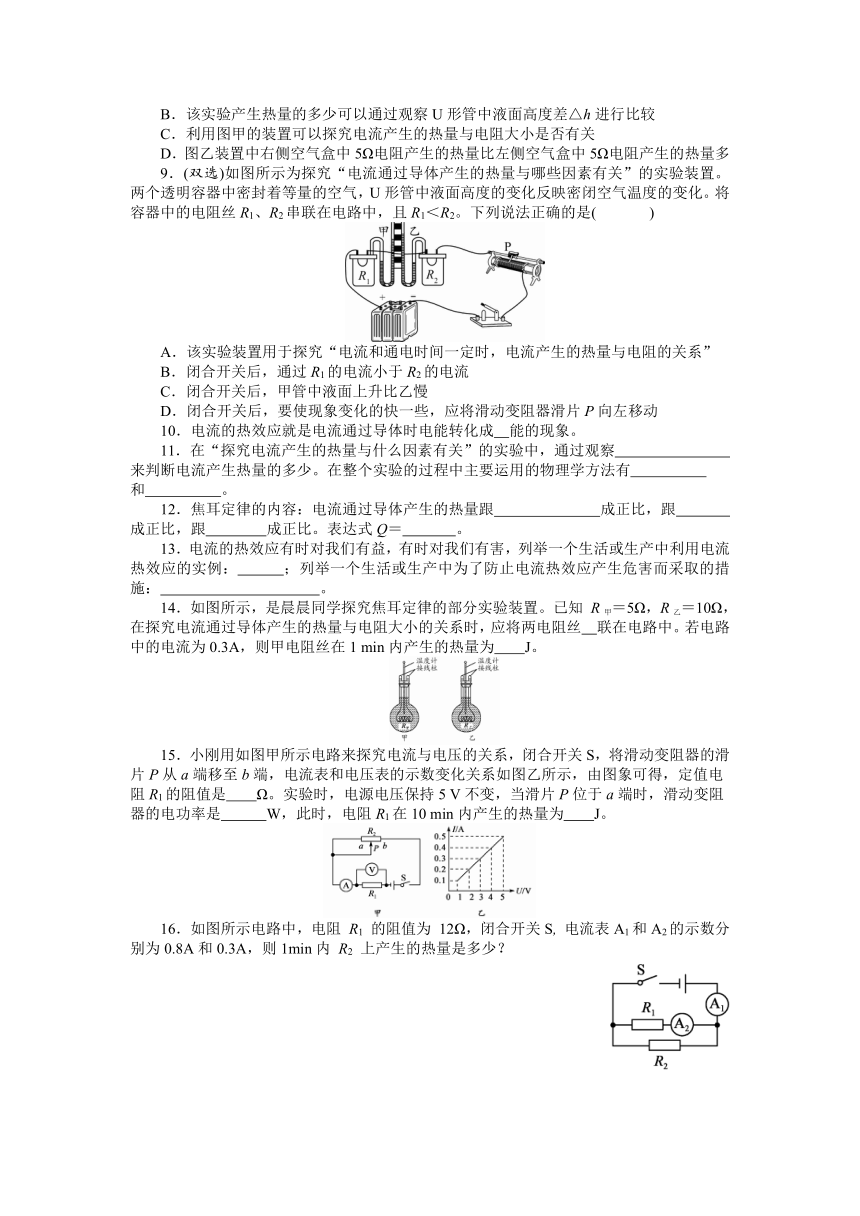

B．该实验产生热量的多少可以通过观察U形管中液面高度差△h进行比较
C．利用图甲的装置可以探究电流产生的热量与电阻大小是否有关
D．图乙装置中右侧空气盒中5Ω电阻产生的热量比左侧空气盒中5Ω电阻产生的热量多
9．(双选)如图所示为探究“电流通过导体产生的热量与哪些因素有关”的实验装置。两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1＜R2。下列说法正确的是(　 　)
A．该实验装置用于探究“电流和通电时间一定时，电流产生的热量与电阻的关系”
B．闭合开关后，通过R1的电流小于R2的电流
C．闭合开关后，甲管中液面上升比乙慢
D．闭合开关后，要使现象变化的快一些，应将滑动变阻器滑片P向左移动
10．电流的热效应就是电流通过导体时电能转化成　能的现象。
11．在“探究电流产生的热量与什么因素有关”的实验中，通过观察　　　　　　　　　　　　　来判断电流产生热量的多少。在整个实验的过程中主要运用的物理学方法有　　　　　
和　　　　　。
12．焦耳定律的内容：电流通过导体产生的热量跟　　　　　　 成正比，跟　　　　　成正比，跟　　　　成正比。表达式Q＝　　　　。
13．电流的热效应有时对我们有益，有时对我们有害，列举一个生活或生产中利用电流热效应的实例：　　　；列举一个生活或生产中为了防止电流热效应产生危害而采取的措施：　　　　　　　　　　 。
14．如图所示，是晨晨同学探究焦耳定律的部分实验装置。已知 R甲＝5Ω，R乙＝10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝　联在电路中。若电路中的电流为0.3A，则甲电阻丝在1 min内产生的热量为　　J。
15．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图象可得，定值电阻R1的阻值是　　Ω。实验时，电源电压保持5 V不变，当滑片P位于a端时，滑动变阻器的电功率是　　　W，此时，电阻R1在10 min内产生的热量为　　J。
16．如图所示电路中，电阻 R1 的阻值为 12Ω，闭合开关S, 电流表A1和A2的示数分别为0.8A和0.3A，则1min内 R2 上产生的热量是多少？
17．家用洗衣机的主要部件是电动机，若一洗衣机在 220V 电路中正常工作时通过的电流为2A，电动机线圈电阻为4Ω，则该电动机每分钟消耗电能为多少？每分钟电流通过线圈产生的热量为多少？
参考答案
1——6 ACBCBA
BC
BC
AC
内
U形管中液面高度的变化 控制变量法 转换法
电流的二次方 导体的电阻 通电时间 I2Rt
电饭煲 电视机的后盖有散热孔
串 27
10 0.4 60
16.
解：由图可知，R1与R2并联，电流表A1测干路电流，则I＝0.8A，
A2测量支路R1的电流，则I1＝0.3A，
根据并联电路的电流特点，通过R2的电流I2＝I－I1＝0.8A－0.3A＝0.5A，
根据并联电路的电压特点，U＝U1＝U2＝I1R1＝0.3A×12Ω＝3.6V，
则R2＝＝＝7.2Ω。
1min内R2上产生的热量为：Q＝IR2t＝(0.5A)2×7.2Ω×60s＝108J。
17.
解：W＝UIt＝220V×2A×60s＝26400J；
通过线圈的电流产生的热量：Q＝I2Rt＝(2A)2×4Ω×60s＝960J。
