第二章 电磁感应
2.2 法拉第电磁感应定律
1.(多选)如图所示,矩形金属框架三个竖直边ab、cd、ef的长均为L,电阻均为R,其余电阻不计,框架以速度v匀速平动地进入磁感应强度为B的匀强磁场,设ab、cd、ef三条边先后进入磁场时,ab边两端电压分别为U1、U2、U3,则下列判断结果正确的是( )
A.U1=BLv B.U2=2U1
C.U3=0 D.U1=U2=U3
2. 如图所示,一正方形线圈的匝数为n,边长为a,线圈平面与匀强磁场垂直,且一半处在磁场中.在Δt时间内,磁感应强度的方向不变,大小由B均匀地增大到2B.在此过程中,线圈中产生的感应电动势为( )
A. B.
C. D.
3. 如图所示,在磁感应强度为B、方向垂直纸面向里的匀强磁场中,金属杆MN在平行金属导轨上以速度v向右匀速滑动,MN中产生的感应电动势为E1;若磁感应强度增大为2B,其他条件不变,MN中产生的感应电动势变为E2.通过电阻R的电流方向及E1与E2之比分别为( )
A.c→a,2∶1
B.a→c,2∶1
C.a→c,1∶2
D.c→a,1∶2

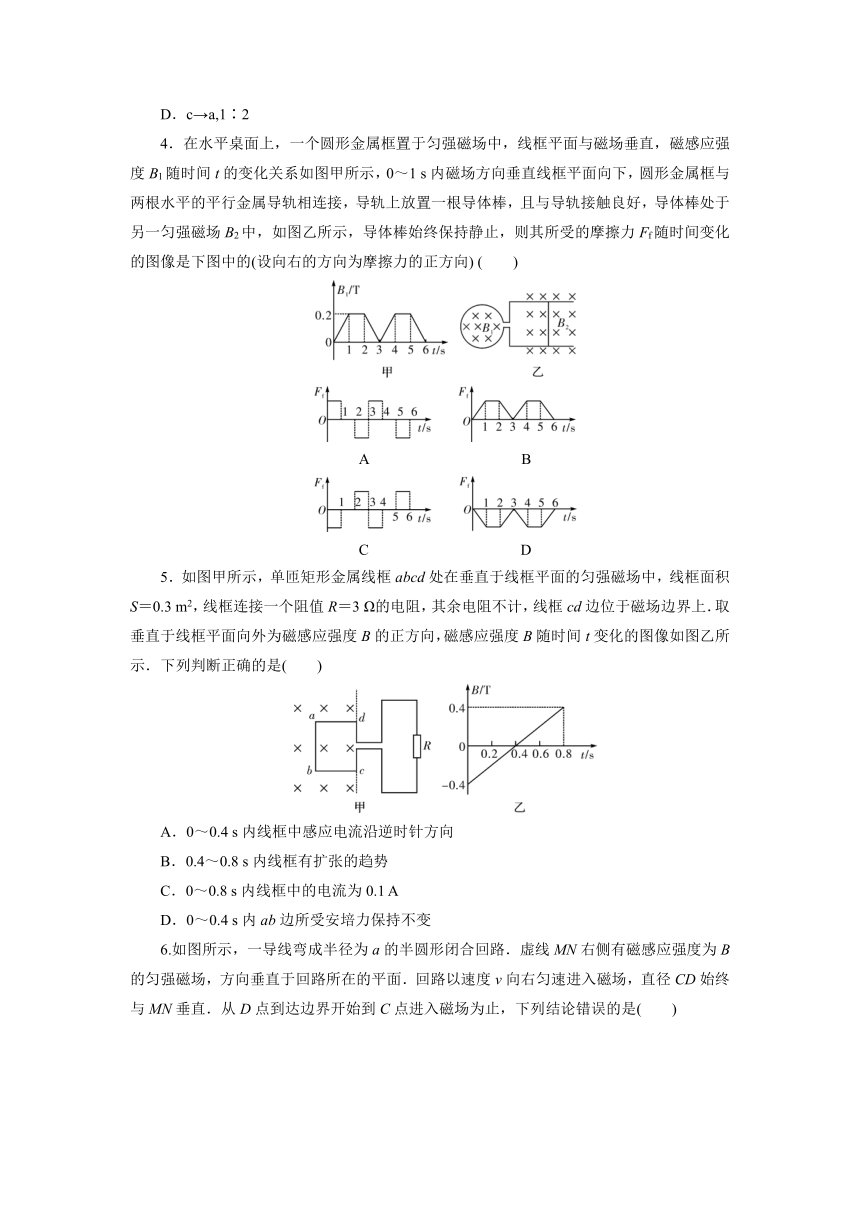

4.在水平桌面上,一个圆形金属框置于匀强磁场中,线框平面与磁场垂直,磁感应强度B1随时间t的变化关系如图甲所示,0~1 s内磁场方向垂直线框平面向下,圆形金属框与两根水平的平行金属导轨相连接,导轨上放置一根导体棒,且与导轨接触良好,导体棒处于另一匀强磁场B2中,如图乙所示,导体棒始终保持静止,则其所受的摩擦力Ff随时间变化的图像是下图中的(设向右的方向为摩擦力的正方向) ( )
A B
C D
5.如图甲所示,单匝矩形金属线框abcd处在垂直于线框平面的匀强磁场中,线框面积S=0.3 m2,线框连接一个阻值R=3 Ω的电阻,其余电阻不计,线框cd边位于磁场边界上.取垂直于线框平面向外为磁感应强度B的正方向,磁感应强度B随时间t变化的图像如图乙所示.下列判断正确的是( )
A.0~0.4 s内线框中感应电流沿逆时针方向
B.0.4~0.8 s内线框有扩张的趋势
C.0~0.8 s内线框中的电流为0.1 A
D.0~0.4 s内ab边所受安培力保持不变
6.如图所示,一导线弯成半径为a的半圆形闭合回路.虚线MN右侧有磁感应强度为B的匀强磁场,方向垂直于回路所在的平面.回路以速度v向右匀速进入磁场,直径CD始终与MN垂直.从D点到达边界开始到C点进入磁场为止,下列结论错误的是( )
A.感应电流方向不变
B.CD段直线始终不受安培力
C.感应电动势最大值E=Bav
D.感应电动势平均值=πBav
7.两根足够长的光滑导轨竖直放置,间距为L,底端接阻值为R的电阻,将质量为m的金属棒悬挂在一个固定的轻弹簧下端,金属棒和导轨接触良好,导轨所在平面与磁感应强度为B的匀强磁场垂直,如图所示,除电阻R外其余电阻不计,现将金属棒从弹簧原长位置由静止释放,则( )
A.金属棒向下运动时,流过电阻R的电流方向为a→b
B.金属棒向下运动时弹簧弹力和安培力一直在增大
C.金属棒运动过程中所受安培力的方向始终与运动方向相反
D.金属棒减少的重力势能全部转化为回路中增加的内能
8.(多选)如图所示,位于同一水平面内的两根平行的光滑金属导轨,处在匀强磁场中,磁场方向垂直于导轨所在平面,导轨的一端与一电阻相连;具有一定质量的金属杆ab放在导轨上并与导轨垂直.现有一平行于导轨的恒力F向右拉ab杆,使它由静止开始向右运动.杆和导轨的电阻、感应电流产生的磁场均可不计.
用E表示回路中的感应电动势,i表示回路中的感应电流,在i随时间增大的过程中,电阻消耗的功率等于 ( )
A.F的功率
B.安培力的功率的绝对值
C.F与安培力的合力的功率
D.iE
9.闭合回路的磁通量Φ随时间t的变化图像分别如图所示,关于回路中产生的感应电动势的下列论述,正确的是 ( )
A.图甲回路中感应电动势恒定不变
B.图乙回路中感应电动势恒定不变
C.图丙回路中0~t 时间内感应电动势小于t ~t 时间内感应电动势
D.图丁回路中感应电动势先变大后变小
10.单匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动,穿过线圈的磁通量随时间变化的图像如图所示,则( )
A.在t=0时,线圈中磁通量最大,感应电动势也最大
B.在t=1×10 s时,感应电动势最小
C.在t=2×10 s时,感应电动势为零
D.在0~2×10 s时间内,线圈中感应
电动势的平均值为零
11.(多选)如图所示,平行且足够长的两条光滑金属导轨,相距L=0.4 m,导轨所在平面与水平面的夹角为30°,其电阻不计.把完全相同的两金属棒(长度均为0.4 m)ab、cd分别垂直于导轨放置,并使棒的两端都与导轨良好接触.已知两金属棒的质量均为m=0.1 kg、电阻均为R=0.2 Ω,整个装置处在垂直于导轨平面向上的匀强磁场中,磁感应强度为B=0.5 T.当金属棒ab在平行于导轨向上的力F作用下沿导轨向上匀速运动时,金属棒cd恰好能保持静止(g=10 m/s ),则( )
A.F的大小为0.5 N
B.金属棒ab产生的感应电动势为1.0 V
C.ab棒两端的电压为1.0 V
D.ab棒的速度为5.0 m/s
12.如图所示,相距为D的两水平直线L1和L2分别是水平向里的匀强磁场的上、下边界,磁场的磁感应强度为B,正方形线框abcd边长为L(LA.线框一直都有感应电流
B.线框一定有减速运动的过程
C.线框不可能有匀速运动的过程
D.线框产生的总热量为mg
13.如图所示,光滑铜环水平固定,半径为l,长为l、电阻为r的铜棒OA的一端在铜环的圆心O处,另一端与铜环良好接触,整个装置处在磁感应强度大小为B、方向竖直向上的匀强磁场中.现使铜棒OA以角速度ω逆时针(俯视)匀速转动,A端始终在铜环上,定值电阻的阻值为3r,上方导线与O点连接,下方导线与铜环连接,其他电阻不计.下列说法正确的是( )
A.O点的电势比A点的电势高
B.回路中通过的电流为
C.该定值电阻两端的电压为ωBl2
D.该定值电阻上的热功率为
14.(多选)一根直导线长0.1 m,在磁感应强度为0.1 T的匀强磁场中以10 m/s的速度匀速运动,则关于导线中产生的感应电动势的说法正确的是( )
A.一定为0.1 V B.可能为零
C.可能为0.01 V D.最大值为0.1 V
15.(多选)如图甲圆环a和b均由相同的均匀导线制成,a环半径是b环的两倍,两环用不计电阻且彼此靠得较近的导线连接.若仅将a环置于图乙所示变化的磁场中,则导线上M、N两点的电势差UMN=0.4 V.下列说法正确的是( )
A.图乙中,变化磁场的方向垂直纸面向里
B.图乙中,变化磁场的方向垂直纸面向外
C.若仅将b环置于图乙所示变化的磁场中,则M、N两端的电势差UMN=-0.4 V
D.若仅将b环置于图乙所示变化的磁场中,则M、N两端的电势差UMN=-0.2 V
16.如图所示,MN、PQ为两条平行的水平放置的金属导轨,左端接有定值电阻R,金属棒ab斜放在两导轨之间,与导轨接触良好,ab=L.磁感应强度为B的匀强磁场垂直于导轨平面,设金属棒与两导轨间夹角为60°,以速度v水平向右匀速运动,不计导轨和棒的电阻,则流过金属棒的电流为( )
A.I= B.I=
C.I= D.I=
17. 如图所示,将条形磁铁从同一高度插入线圈的实验中.
(1)快速插入和缓慢插入磁通量的变化量ΔΦ相同吗?指针偏转角度相同吗?
(2)分别用一根磁铁和两根磁铁以同样速度快速插入,磁通量的变化量ΔΦ相同吗?指针偏转角度相同吗?
(3)指针偏转角度取决于什么?
18.如图所示,边长为0.1 m的正方形线圈ABCD在大小为0.5 T的匀强磁场中以AD边为轴匀速转动.初始时刻线圈平面与磁感线平行,经过1 s线圈转了90°,求:
(1)线圈在1 s时间内产生的感应电动势的平均值;
(2)线圈在1 s末的感应电动势大小.
19.如图所示,两平行金属导轨间距L=0.5 m,导轨与水平面成θ=37°.导轨上端连接有E=6 V、r=1 Ω的电源和滑动变阻器.长度也为L的金属棒ab垂直导轨放置且与导轨接触良好,金属棒的质量m=0.2 kg、电阻R0=1 Ω,整个装置处在竖直向上的匀强磁场中,金属棒一直静止在导轨上.当滑动变阻器的阻值R=1 Ω时金属棒刚好与导轨间无摩擦力.g取10 m/s2,sin 37°=0.6,cos 37°=0.8.求:
(1)此时电路中的电流I;
(2)当滑动变阻器接入电路的电阻为4 Ω时金属棒受到的摩擦力大小.
参考答案
1 AB
2 B
3 C
4 A
5 C
6 B
7 C
8 BD
9 B
10 C
11 BD
12 B
13 C
14 BCD
15 AD
16 B
17 (1)磁通量变化相同,但磁通量变化的快慢不同,快速插入比缓慢插入时指针偏转角度大.(2)用两根磁铁快速插入时磁通量变化量较大,磁通量变化率也较大,指针偏转角度较大.(3)指针偏转角度大小取决于的大小.
18解:初始时刻线圈平面与磁感线平行,所以穿过线圈的磁通量为零,而1 s末线圈平面与磁感线垂直,磁通量最大,故磁通量有变化,有感应电动势产生.
(1)根据E=可得在转过90°的过程中产生的平均感应电动势==0.5×0.1×0.1 V=0.005 V.
(2)当线圈转了1 s时,恰好转了90°,此时线圈的速度方向与磁感线的方向平行,线圈的BC段不切割磁感线(或认为切割磁感线的有效速度为零),所以线圈不产生感应电动势,即E′=0.
19解:(1)根据闭合电路欧姆定律,当滑动变阻器的电阻为R1=1 Ω时,电流
I1== A=2 A.
(2)金属棒受重力mg、安培力F和支持力FN如图.
根据平衡条件可得mgsin θ=F1cos θ,
又F1=BI1l,
解得B===1.5 T,
当滑动变阻器的电阻为R2=4 Ω时,电流
I2== A=1 A,
又F2=BI2l=1.5×1×0.5 N=0.75 N,
mgsin θ=0.2×10×sin 37°=1.2 N,
所以mgsin θ>F2cos θ,
金属棒受到沿导轨平面向上的摩擦力Ff根据平衡条件可得
mgsin θ=F2cos θ+Ff,
联立解得Ff=mgsin θ-F2cos θ=0.2×10×sin 37°-0.75×cos 37°=0.6 N.
