苏科版九上第11章 简单机械和功 杠杆 课时训练(二)

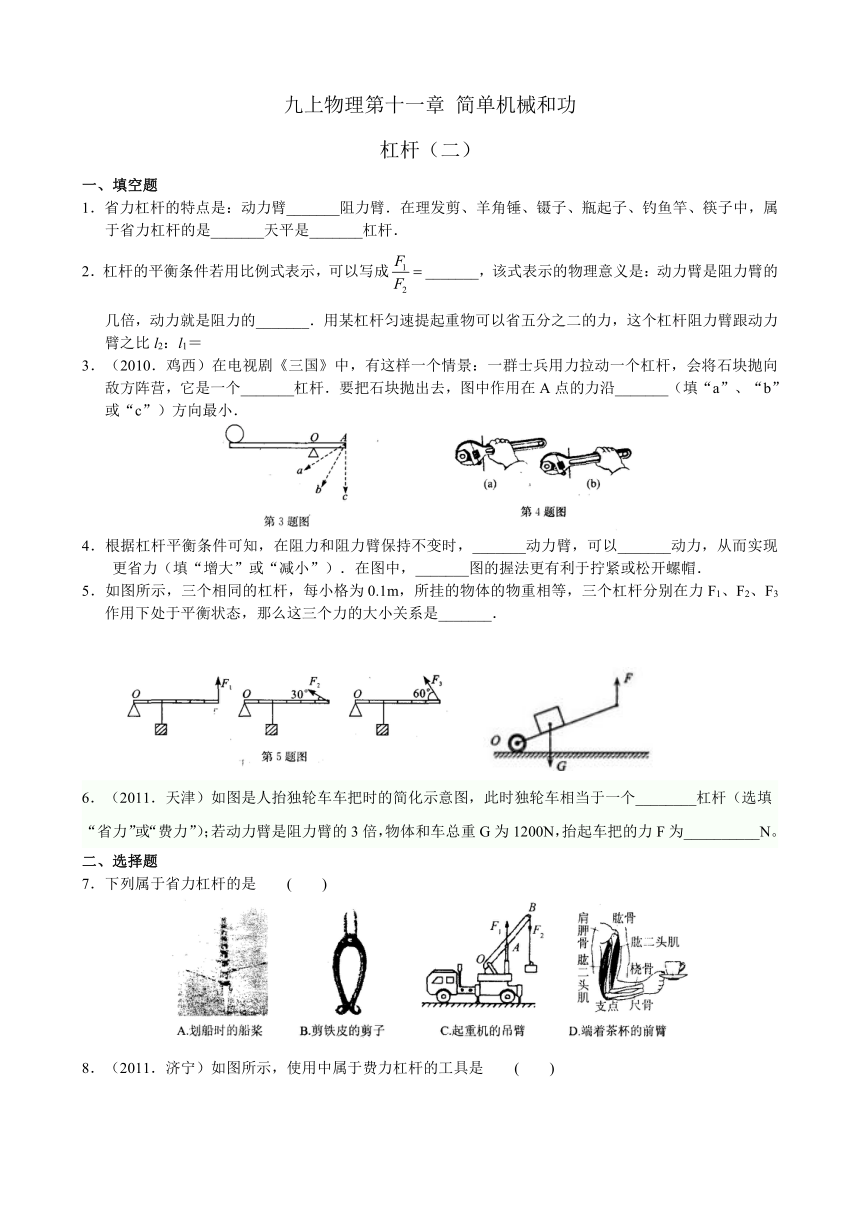

九上物理第十一章 简单机械和功
杠杆（二）
一、填空题
1．省力杠杆的特点是：动力臂_______阻力臂．在理发剪、羊角锤、镊子、瓶起子、钓鱼竿、筷子中，属于省力杠杆的是_______天平是_______杠杆．
2．杠杆的平衡条件若用比例式表示，可以写成_______，该式表示的物理意义是：动力臂是阻力臂的几倍，动力就是阻力的_______．用某杠杆匀速提起重物可以省五分之二的力，这个杠杆阻力臂跟动力臂之比l2：l1＝
3．（2010．鸡西）在电视剧《三国》中，有这样一个情景：一群士兵用力拉动一个杠杆，会将石块抛向敌方阵营，它是一个_______杠杆．要把石块抛出去，图中作用在A点的力沿_______（填“a”、“b”或“c”）方向最小．
4．根据杠杆平衡条件可知，在阻力和阻力臂保持不变时，_______动力臂，可以_______动力，从而实现更省力（填“增大”或“减小”）．在图中，_______图的握法更有利于拧紧或松开螺帽．
5．如图所示，三个相同的杠杆，每小格为0.1m，所挂的物体的物重相等，三个杠杆分别在力F1、F2、F3作用下处于平衡状态，那么这三个力的大小关系是_______．
6．（2011．天津）如图是人抬独轮车车把时的简化示意图，此时独轮车相当于一个________杠杆（选填“省力”或“费力”）；若动力臂是阻力臂的3倍，物体和车总重G为1200N，抬起车把的力F为__________N。
二、选择题
7．下列属于省力杠杆的是 ( )

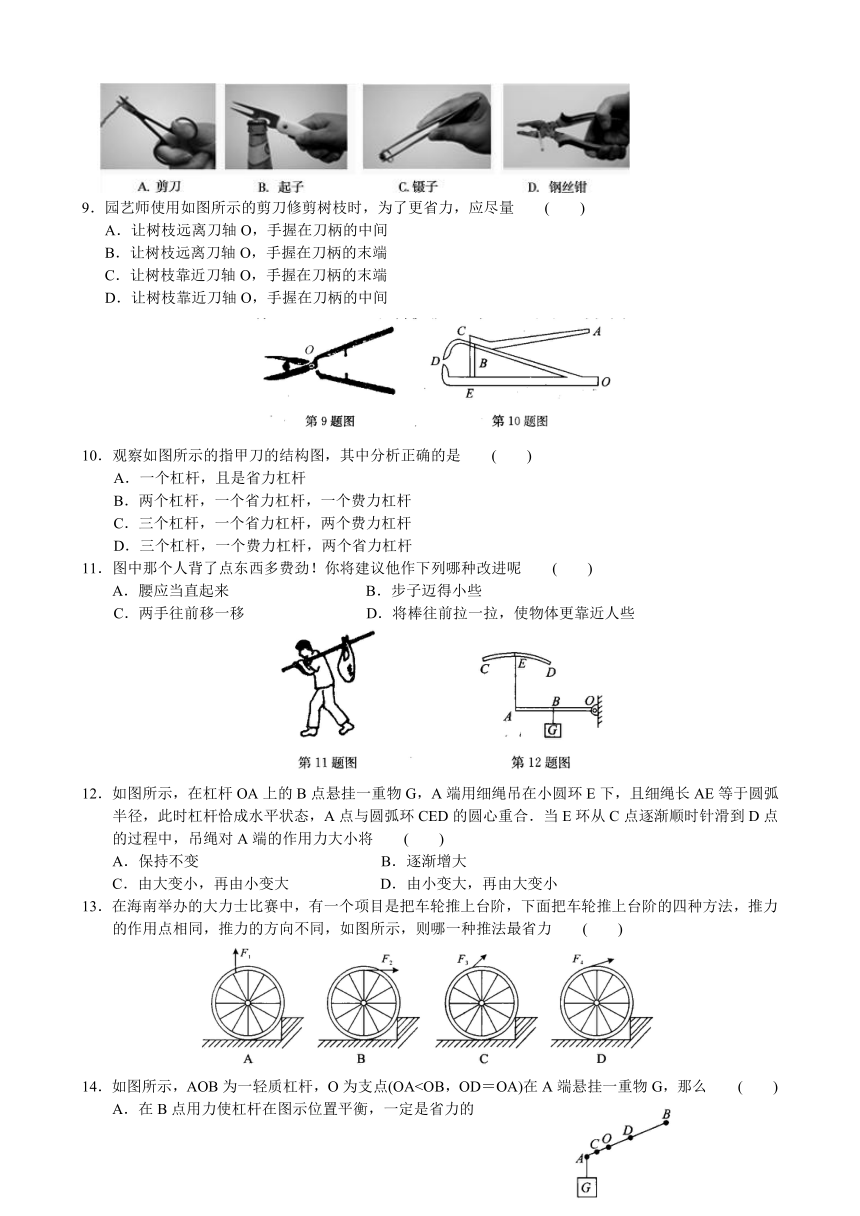

8．（2011．济宁）如图所示，使用中属于费力杠杆的工具是 ( )
9．园艺师使用如图所示的剪刀修剪树枝时，为了更省力，应尽量 ( )
A．让树枝远离刀轴O，手握在刀柄的中间
B．让树枝远离刀轴O，手握在刀柄的末端
C．让树枝靠近刀轴O，手握在刀柄的末端
D．让树枝靠近刀轴O，手握在刀柄的中间
10．观察如图所示的指甲刀的结构图，其中分析正确的是 ( )
A．一个杠杆，且是省力杠杆
B．两个杠杆，一个省力杠杆，一个费力杠杆
C．三个杠杆，一个省力杠杆，两个费力杠杆
D．三个杠杆，一个费力杠杆，两个省力杠杆
11．图中那个人背了点东西多费劲！你将建议他作下列哪种改进呢 ( )
　 A．腰应当直起来 　　　　　　　 B．步子迈得小些
C．两手往前移一移 　　　　　　 D．将棒往前拉一拉，使物体更靠近人些
12．如图所示，在杠杆OA上的B点悬挂一重物G，A端用细绳吊在小圆环E下，且细绳长AE等于圆弧半径，此时杠杆恰成水平状态，A点与圆弧环CED的圆心重合．当E环从C点逐渐顺时针滑到D点的过程中，吊绳对A端的作用力大小将 ( )
　A．保持不变 　　　　　　　　　 　B．逐渐增大
　C．由大变小，再由小变大 　　　　 D．由小变大，再由大变小
13．在海南举办的大力士比赛中，有一个项目是把车轮推上台阶，下面把车轮推上台阶的四种方法，推力的作用点相同，推力的方向不同，如图所示，则哪一种推法最省力 ( )
14．如图所示，AOB为一轻质杠杆，O为支点(OA　A．在B点用力使杠杆在图示位置平衡，一定是省力的
　B．在C点用力不可能使杠杆在图示位置平衡
　 C．在B点用力使杠杆在图示位置平衡，沿竖直方向最省力
　 D．在D点悬挂一个与G完全相同的物体能使杠杆在图示位置平衡
15．用如图所示的杠杆提升重物，设作用在A端的力F始终竖直向下，在将重物慢慢提升到一定高度的过程中，F的大小将 ( )
　A．保持不变 　　　　　　　　　　B．逐渐变小
C．逐渐变大 　　　　　　　　　　D．先变大，后变小
三、简答题
16．（2010．河南）如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动．请在C点画出这个力的示意图，并标出它的力臂l．
第16题 第17题 第18题
17．画出使杠杆AB在如图所示位置静止时所用最小力F的作用点和方向．
18．如图所示，一轻质杠杆的B端挂一质量为10kg的物体，A端用一细绳将杠杆系于地上，细绳与杠杆间的夹角为30°，OA＝1m，OB＝0.4m，此时杠杆在水平位置平衡，在O点处有一个质量5kg的钢球以0.1m/s的速度向左匀速滚动，钢球运动到距O点多远的地方，细绳AC的拉力恰好为零？
19．如图所示，杆秤秤砣的质量为0.5kg，秤钩悬挂处A与秤纽O间的距离为8cm，挂上重物后，秤砣移至距O点32cm的B点处秤杆正好平衡，求：
　 (1)被称物体的质量．
(2)3kg的刻度线与秤纽O点间的距离．（秤杆的重可忽略不计）
20．如图所示，一只圆柱形油桶，高80cm，底部直径为60cm，盛满油后总重2200N．现要求在A点施加一个最小的力能使底部C点稍稍离开地面，请在图上作出这个力并计算出这个力的大小．
参考答案
1．大于　羊角锤、瓶起子　等臂
2．　几分之一　3：5
3．费力　c
4．增大　减小　(b)
5．F2 >F3>F1
6．省力、400
7．B　8．C　9．C　10．C　11．D　12．C　13．C　14．D 15．B
16．　　　　　　　　　　　　　　17．
　　　　　　　
18．物体向左移动0.8m时，AC绳拉力恰好为零．
19．(1)2kg　(2)48cm
20．660N
