苏科版九上第11章 简单机械和功 杠杆 课时训练(一)

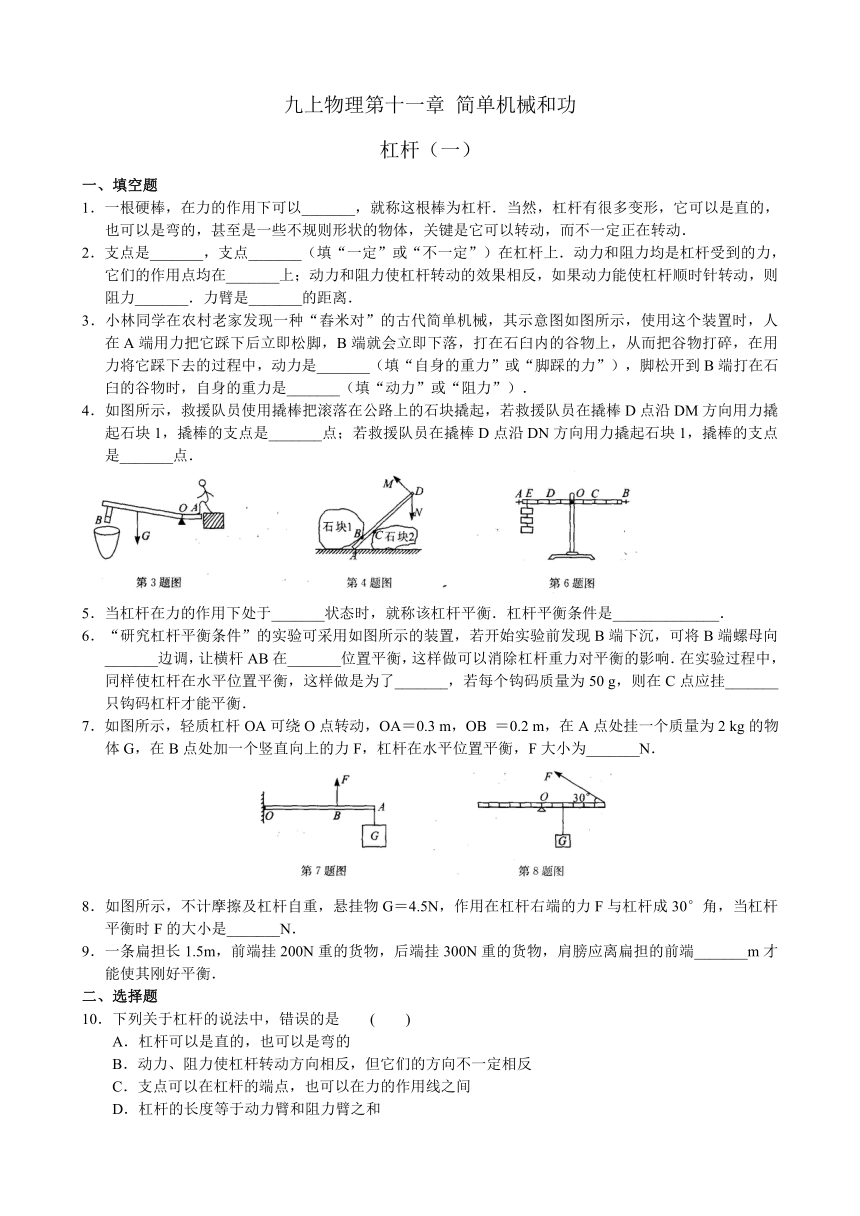

九上物理第十一章 简单机械和功
杠杆（一）
一、填空题
1．一根硬棒，在力的作用下可以_______，就称这根棒为杠杆．当然，杠杆有很多变形，它可以是直的，也可以是弯的，甚至是一些不规则形状的物体，关键是它可以转动，而不一定正在转动．
2．支点是_______，支点_______（填“一定”或“不一定”）在杠杆上．动力和阻力均是杠杆受到的力，它们的作用点均在_______上；动力和阻力使杠杆转动的效果相反，如果动力能使杠杆顺时针转动，则阻力_______．力臂是_______的距离．
3．小林同学在农村老家发现一种“舂米对”的古代简单机械，其示意图如图所示，使用这个装置时，人在A端用力把它踩下后立即松脚，B端就会立即下落，打在石臼内的谷物上，从而把谷物打碎，在用力将它踩下去的过程中，动力是_______（填“自身的重力”或“脚踩的力”），脚松开到B端打在石臼的谷物时，自身的重力是_______（填“动力”或“阻力”）．
4．如图所示，救援队员使用撬棒把滚落在公路上的石块撬起，若救援队员在撬棒D点沿DM方向用力撬起石块1，撬棒的支点是_______点；若救援队员在撬棒D点沿DN方向用力撬起石块1，撬棒的支点是_______点．
5．当杠杆在力的作用下处于_______状态时，就称该杠杆平衡．杠杆平衡条件是______________．
6．“研究杠杆平衡条件”的实验可采用如图所示的装置，若开始实验前发现B端下沉，可将B端螺母向_______边调，让横杆AB在_______位置平衡，这样做可以消除杠杆重力对平衡的影响．在实验过程中，同样使杠杆在水平位置平衡，这样做是为了_______，若每个钩码质量为50 g，则在C点应挂_______只钩码杠杆才能平衡．
7．如图所示，轻质杠杆OA可绕O点转动，OA＝0.3 m，OB ＝0.2 m，在A点处挂一个质量为2 kg的物体G，在B点处加一个竖直向上的力F，杠杆在水平位置平衡，F大小为_______N．
8．如图所示，不计摩擦及杠杆自重，悬挂物G＝4.5N，作用在杠杆右端的力F与杠杆成30°角，当杠杆平衡时F的大小是_______N．
9．一条扁担长1.5m，前端挂200N重的货物，后端挂300N重的货物，肩膀应离扁担的前端_______m才能使其刚好平衡．
二、选择题
10．下列关于杠杆的说法中，错误的是 ( )
A．杠杆可以是直的，也可以是弯的
B．动力、阻力使杠杆转动方向相反，但它们的方向不一定相反
C．支点可以在杠杆的端点，也可以在力的作用线之间
D．杠杆的长度等于动力臂和阻力臂之和

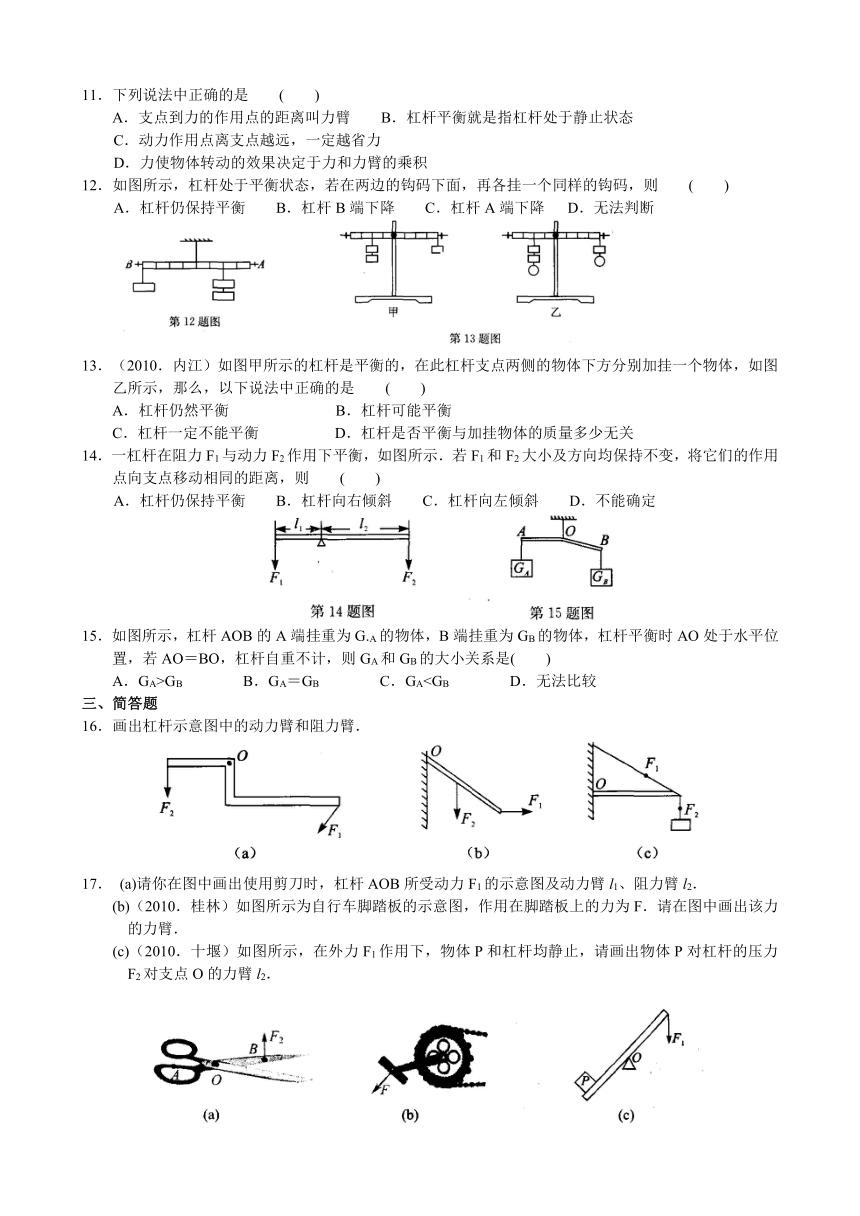

11．下列说法中正确的是 ( )
A．支点到力的作用点的距离叫力臂 B．杠杆平衡就是指杠杆处于静止状态
C．动力作用点离支点越远，一定越省力
D．力使物体转动的效果决定于力和力臂的乘积
12．如图所示，杠杆处于平衡状态，若在两边的钩码下面，再各挂一个同样的钩码，则 ( )
A．杠杆仍保持平衡 B．杠杆B端下降 　 C．杠杆A端下降 D．无法判断
13．（2010．内江）如图甲所示的杠杆是平衡的，在此杠杆支点两侧的物体下方分别加挂一个物体，如图乙所示，那么，以下说法中正确的是 ( )
　A．杠杆仍然平衡 　　　　　 B．杠杆可能平衡
　 C．杠杆一定不能平衡 　　　D．杠杆是否平衡与加挂物体的质量多少无关
14．一杠杆在阻力F1与动力F2作用下平衡，如图所示．若F1和F2大小及方向均保持不变，将它们的作用点向支点移动相同的距离，则 ( )
A．杠杆仍保持平衡 B．杠杆向右倾斜 C．杠杆向左倾斜 D．不能确定
15．如图所示，杠杆AOB的A端挂重为G.A的物体，B端挂重为GB的物体，杠杆平衡时AO处于水平位置，若AO＝BO，杠杆自重不计，则GA和GB的大小关系是( )
A．GA>GB B．GA＝GB C．GA三、简答题
16．画出杠杆示意图中的动力臂和阻力臂．
17． (a)请你在图中画出使用剪刀时，杠杆AOB所受动力F1的示意图及动力臂l1、阻力臂l2．
　 (b)（2010．桂林）如图所示为自行车脚踏板的示意图，作用在脚踏板上的力为F．请在图中画出该力的力臂．
　 (c)（2010．十堰）如图所示，在外力F1作用下，物体P和杠杆均静止，请画出物体P对杠杆的压力F2对支点O的力臂l2．
18．(a)如图所示杠杆OA在力F1、F2的作用下处于静止状态，l2是力F2的力臂，在图中画出力F1的力臂和力F2．
　 (b)（2010．新疆建设兵团）如图所示为一杠杆，杠杆两端分别用细绳悬挂质量不等的A、B两物体，此时杠杆静止，请分别在A、B两物体的重心上画出重力示意图．
19．在探究“杠杆的平衡条件”实验中，所用的实验器材有杠杆、支架、刻度尺、细线、质量相同的钩码若干，弹簧测力计．
　 (1)将杠杆装在支架上，发现杠杆左端下沉，如图甲所示，此时应将杠杆的平衡螺母向 _____（填“左”或 “右”）调，直到杠杆在水平位置平衡为止，这样做的目的是_______．
　 (2)当左侧钩码处于图乙所示A位置时，应_______，可使杠杆恢复水平位置平衡．
　(3)某同学进行正确的实验操作后，得到的数据为F1＝5N，l1＝20cm，F2＝2.5N和l2＝40cm．该同学根据这些数据能否得出探究结论？_______．理由是_______．
　(4)考虑到弹簧测力计有自重，若弹簧测力计拿倒了，如图丙所示，测出的拉力将 _______（填“保持不变”、“变大”或“变小”）．
(5)请你设计并画出一个记录实验数据的表格，便于研究杠杆平衡条件．
20．如图所示，一轻质杠杆OA可绕O点转动，A端用绳子系住，绳子的另一端系于竖直墙壁的C点，在杠杆中点B处悬挂一重为G的重物，杠杆处于水平静止状态，已知杠杆OA长为2l，O点到C点距离为l．
(1)求出拉力F的大小；
(2)若绳子能承受的最大拉力为1.5G，则重物最多能悬挂在离O点多远处？
参考答案
1．绕某固定点转动
2．杠杆绕着转动的点　一定　杠杆　使杠杆逆时针转动　支点到力的作用线
3．脚踩的力　动力
4．A　C
5．静止或匀速转动　动力乘以动力臂等于阻力乘以阻力臂
6．左　水平　方便力臂的测量　6
7．29.4 　8．3 　9．0.9
10．D 　11．D 12．B 13．B 14．B 15．C
16．　　　　　　　　　　　　　　　　　　　　　
17．
18．
19．(1)右　这样做可以消除杠杆重力对平衡的影响 (2)向下拉动弹簧测力计
(3)不能　一次实验具有偶然性　(4)变小 (5)设计的表格大致如下：
20．(1)F= G　　　　(2)重物最多能悬挂在离O点处
