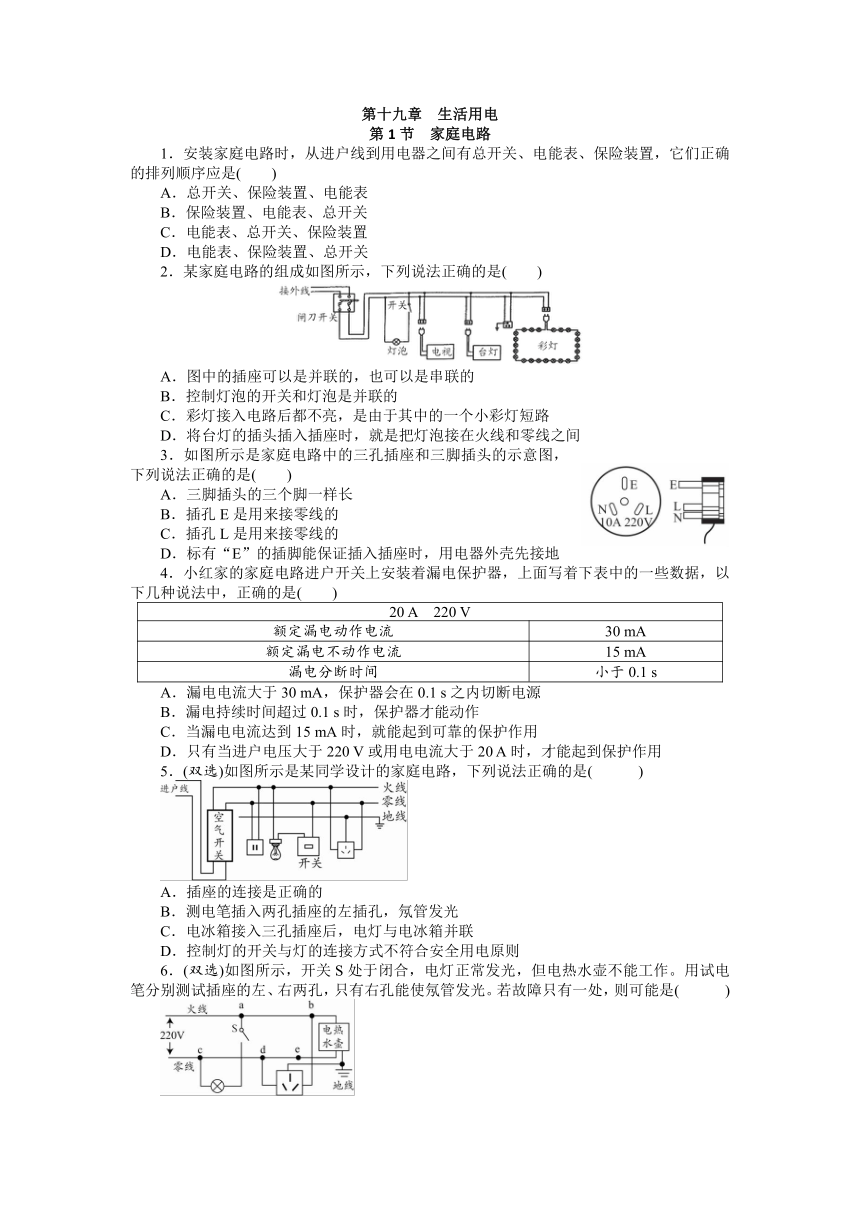

第十九章　生活用电
第1节　家庭电路
1．安装家庭电路时，从进户线到用电器之间有总开关、电能表、保险装置，它们正确的排列顺序应是(　　)
A．总开关、保险装置、电能表
B．保险装置、电能表、总开关
C．电能表、总开关、保险装置
D．电能表、保险装置、总开关
2．某家庭电路的组成如图所示，下列说法正确的是(　　)
A．图中的插座可以是并联的，也可以是串联的
B．控制灯泡的开关和灯泡是并联的
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．将台灯的插头插入插座时，就是把灯泡接在火线和零线之间
3．如图所示是家庭电路中的三孔插座和三脚插头的示意图，下列说法正确的是(　　)
A．三脚插头的三个脚一样长
B．插孔E是用来接零线的
C．插孔L是用来接零线的
D．标有“E”的插脚能保证插入插座时，用电器外壳先接地
4．小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，以下几种说法中，正确的是(　　)
20 A　220 V
额定漏电动作电流 30 mA
额定漏电不动作电流 15 mA
漏电分断时间 小于0.1 s
A．漏电电流大于30 mA，保护器会在0.1 s之内切断电源
B．漏电持续时间超过0.1 s时，保护器才能动作
C．当漏电电流达到15 mA时，就能起到可靠的保护作用
D．只有当进户电压大于220 V或用电电流大于20 A时，才能起到保护作用　　
5．(双选)如图所示是某同学设计的家庭电路，下列说法正确的是(　 　)
A．插座的连接是正确的
B．测电笔插入两孔插座的左插孔，氖管发光
C．电冰箱接入三孔插座后，电灯与电冰箱并联
D．控制灯的开关与灯的连接方式不符合安全用电原则
6．(双选)如图所示，开关S处于闭合，电灯正常发光，但电热水壶不能工作。用试电笔分别测试插座的左、右两孔，只有右孔能使氖管发光。若故障只有一处，则可能是(　 　)
A．插座的接地导线断路
B．电路的a、c间导线断路
C．电路的b、d间导线断路
D．电路的d、e间导线断路
7．(双选)关于家庭电路和安全用电常识，下列说法中正确的是(　 　)
A．经验表明：人体的安全电压为36V
B．家庭电路中客厅里的电视机与卧室里的电灯是并联的
C．当教室里多开一盏照明灯时，干路中的电流将变大
D．家庭电路中的空气开关跳闸，一定是电路中某处发生短路
8．我国的家庭电路有两根进户线，都是从低压输电线上引下来的。其中一根叫零线，一根叫　　，两根进户线之间有　　　V的电压。
9．为安全用电，家庭电路中的空气开关应装在
　线上；空气开关“跳闸”后，受它控制的电路处于　　(选填“短路”“断路”或“通路”)状态；试电笔　　(选填“能”或“不能”)区分零线与接地线。
10．用试电笔辨别火线与零线时，图中正确的握笔方法是　(选填“甲”或“乙”)。若按正确的握法，发现氖管发光，则笔尖金属体接触的是　线。
11．家庭电路的组成：
(1)　　 　用来显示所消耗的电能；
(2)　　 　用来控制全户用电，当维修家庭电路时，使室内的全部电路与外面输电线分离；
(3)保险装置是当电路中电流　　时，自动熔断(或自动断开)，切断电路对用电器起到　　作用；
(4)家庭电路中各用电器之间是　联的，插座与灯座是　联的，开关与其所控制的用电器是　联的。
12．家庭电路中进户的两条输电线中一条叫做　线，另一条叫做　线，它们之间有　　　V的电压。
13．照明电路中的火线与零线用　　　来辨别，若氖管发光，则接触的是　线。
14．洗衣机、电冰箱等用电器的电源插头有三条线，其中一条接　线(通常标有　字样)；一条接　线(通常标有　字样)；第三条线标着E，和用电器的　　 　　相连，插座上相应的导线和室外的　　相连，起到保护作用。
15．漏电保护器的作用：当站在地上的人不小心接触了　　，电流经过人体流入大地时，漏电保护器会迅速　　电源，保护人身安全。
参考答案
1——4 CDDA
CD
CD
BC
火线 220
火 断路 不能
甲 火
11.
电能表
总开关
过大 保护
并 并 串
12.零 火 220
13.试电笔 火
14.火 L 零 N 金属外壳 大地
15.火线 切断
