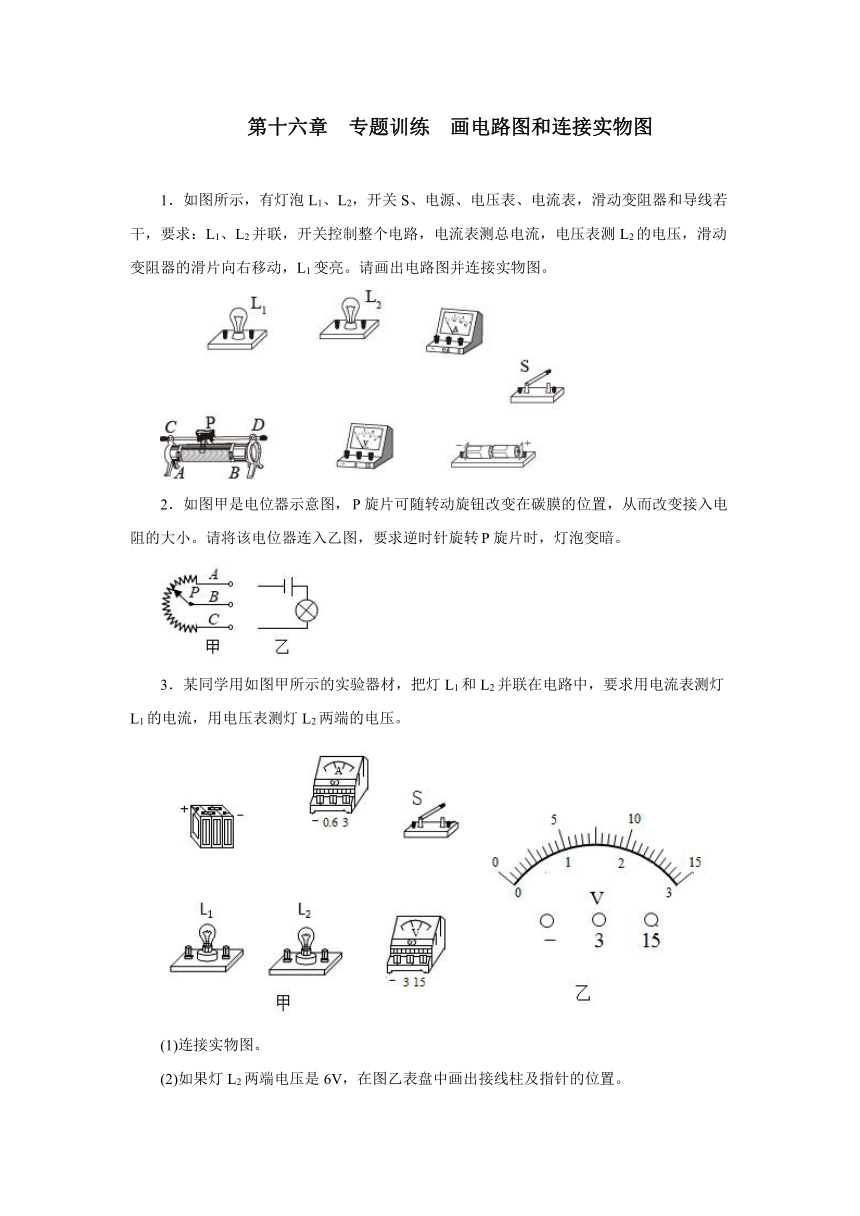

第十六章 专题训练 画电路图和连接实物图
1．如图所示，有灯泡L1、L2，开关S、电源、电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L2的电压，滑动变阻器的滑片向右移动，L1变亮。请画出电路图并连接实物图。
2．如图甲是电位器示意图，旋片可随转动旋钮改变在碳膜的位置，从而改变接入电阻的大小。请将该电位器连入乙图，要求逆时针旋转旋片时，灯泡变暗。
3．某同学用如图甲所示的实验器材，把灯L1和L2并联在电路中，要求用电流表测灯L1的电流，用电压表测灯L2两端的电压。
(1)连接实物图。
(2)如果灯L2两端电压是6V，在图乙表盘中画出接线柱及指针的位置。
4．根据电路图连接实物图。
5．如图所示，用笔画线代替导线，将答题纸上图中的各元件连接成电路，要求：
（1）电压表测量灯泡两端的电压；
（2）当滑动变阻器的滑片向左移动时，灯泡变亮；
（3）导线不能交叉。
（______）
6．小红要连接一个串联电路，所需器材如图所示，她要用电压表V1测电路总电压，V2测L2两端的电压，用电流表A测电路中的总电流，请你帮她连好电路。
7．根据如图所示的电路图，用笔画线代替导线，将如图所示的实物图连接起来（要求：导线不能交叉）．

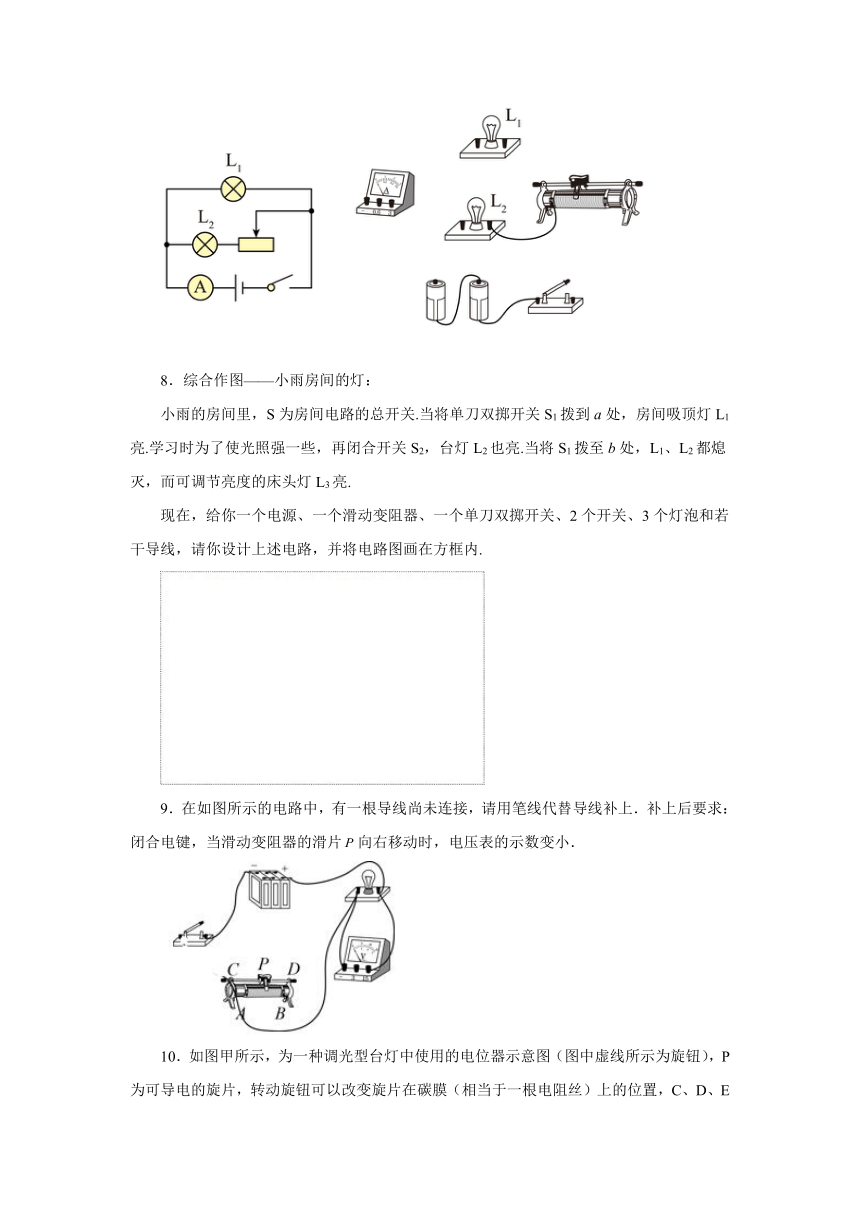

8．综合作图——小雨房间的灯：
小雨的房间里，S为房间电路的总开关.当将单刀双掷开关S1拨到a处，房间吸顶灯L1亮.学习时为了使光照强一些，再闭合开关S2，台灯L2也亮.当将S1拨至b处，L1、L2都熄灭，而可调节亮度的床头灯L3亮.
现在，给你一个电源、一个滑动变阻器、一个单刀双掷开关、2个开关、3个灯泡和若干导线，请你设计上述电路，并将电路图画在方框内.
9．在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键，当滑动变阻器的滑片向右移动时，电压表的示数变小．
10．如图甲所示，为一种调光型台灯中使用的电位器示意图（图中虚线所示为旋钮），P为可导电的旋片，转动旋钮可以改变旋片在碳膜（相当于一根电阻丝）上的位置，C、D、E为三个接线柱，C、E分别连在碳膜两端，D通过导体连在旋片P上．图乙是台灯的其余部分电路，请你以笔画线将甲、乙两图连在一起，要求顺时针转动旋钮时灯泡亮度增加．
11．如图为亮度可调台灯的电路示意图，其中AB是一段电阻丝，B、C作开关使用，OP是滑动片，可绕O点旋转，P端与电阻丝接触良好．将图中电路画完整；
12．按要求画出电路图，并连接图实物图，要求：电灯L1、L2串联，电压表V1测灯L1两端的电压，电压表V2测灯泡L1、L2的总电压，滑动变阻器控制灯L1和L2的电流，滑动变阻器滑片向右移动时，灯泡变亮。
13．根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。
14．如图的实物电路中，当开关都闭合后，会出现短路现象。只改动一根导线，使两灯并联，开关S控制干路，S1控制灯L2在需改动的线上画“×”并用笔画出正确接法。
15．根据如图所示的电路图，在答题卡的指定位置用笔画线代替导线连接实物电路。
16．根据如图所示的实物图，画出电路图。
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．把DE接入电路
11．
12．
13．
14．
15．
16．
