16.4 变阻器
一、单选题

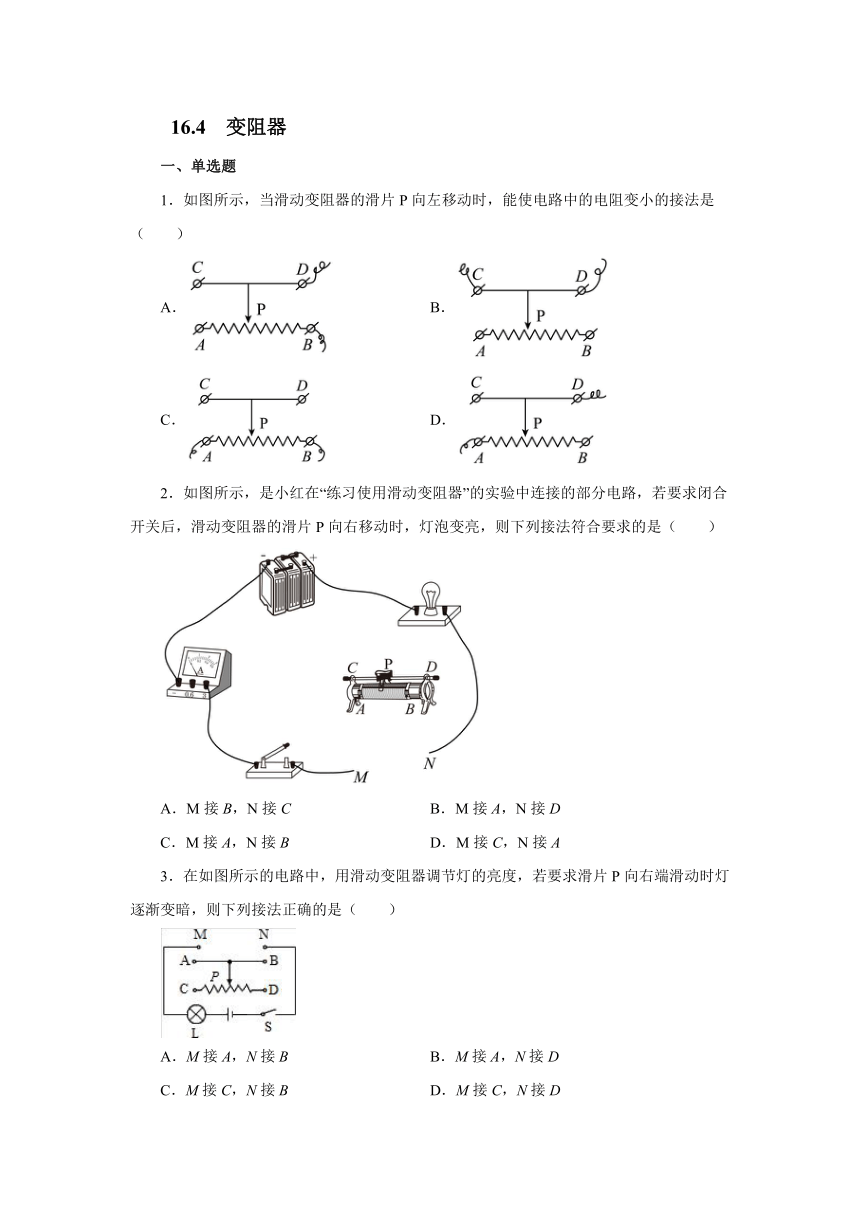

1．如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（　　）
A． B．
C． D．
2．如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（　　）
A．M接B，N接C B．M接A，N接D
C．M接A，N接B D．M接C，N接A
3．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（　　）
A．M接A，N接B B．M接A，N接D
C．M接C，N接B D．M接C，N接D

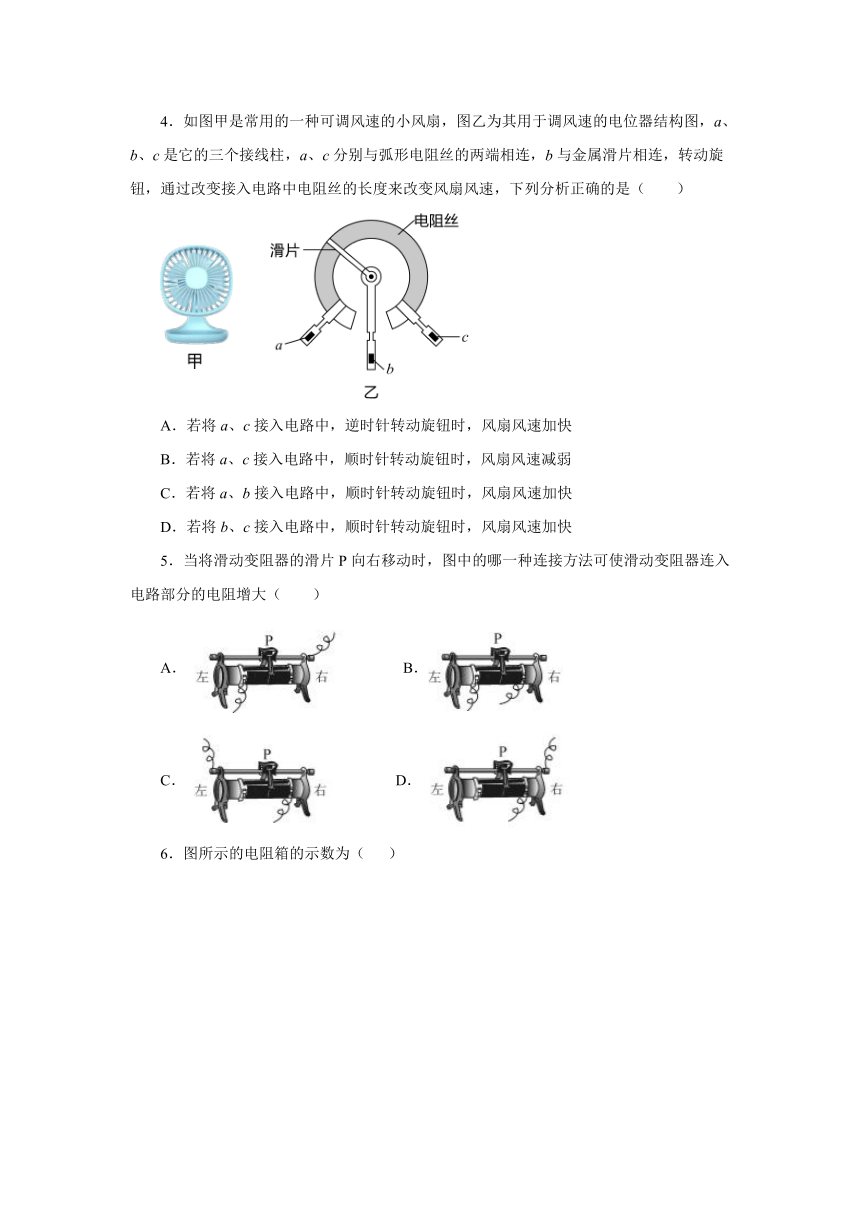

4．如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（　　）
　　
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
5．当将滑动变阻器的滑片P向右移动时，图中的哪一种连接方法可使滑动变阻器连入电路部分的电阻增大（　　）
A． B．
C． D．

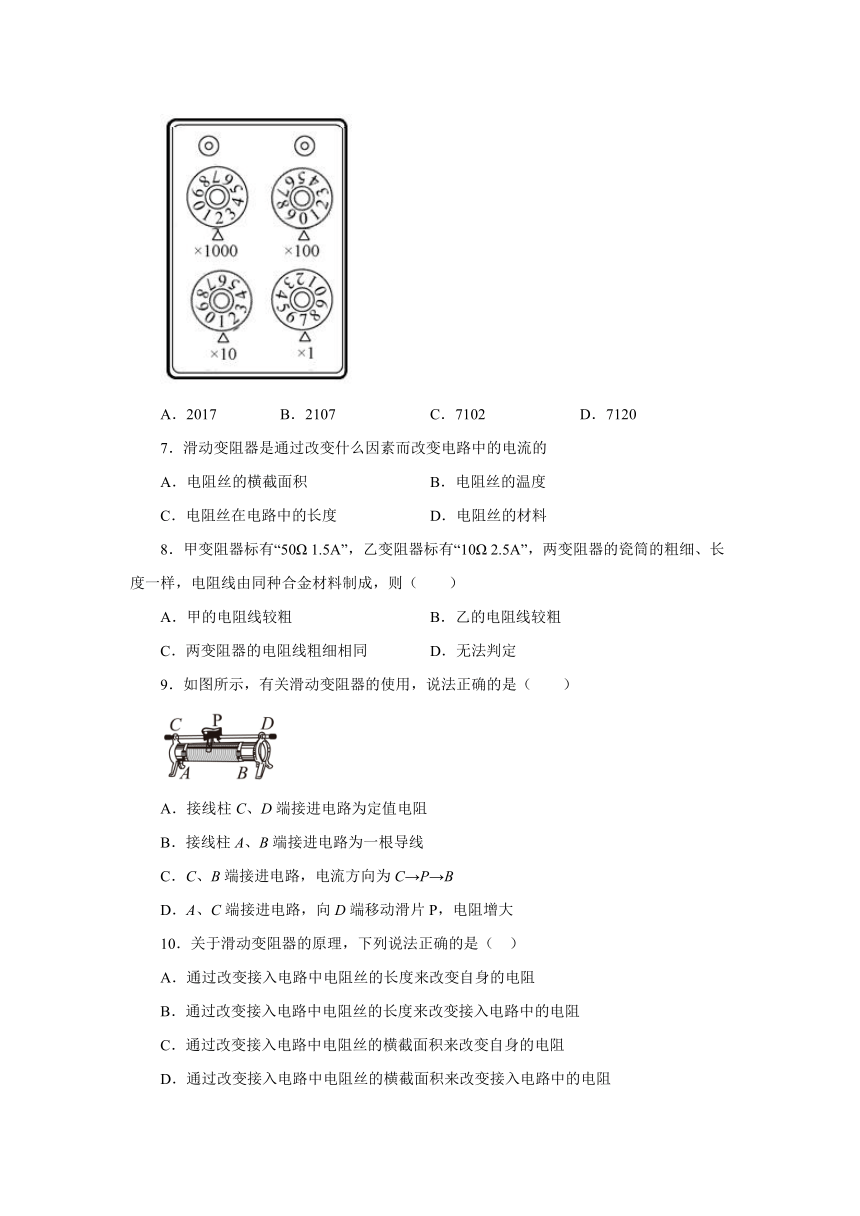

6．图所示的电阻箱的示数为（ ）
A．2017 B．2107 C．7102 D．7120
7．滑动变阻器是通过改变什么因素而改变电路中的电流的
A．电阻丝的横截面积 B．电阻丝的温度
C．电阻丝在电路中的长度 D．电阻丝的材料
8．甲变阻器标有“50Ω 1.5A”，乙变阻器标有“10Ω 2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（　　）
A．甲的电阻线较粗 B．乙的电阻线较粗
C．两变阻器的电阻线粗细相同 D．无法判定
9．如图所示，有关滑动变阻器的使用，说法正确的是（　　）
A．接线柱C、D端接进电路为定值电阻
B．接线柱A、B端接进电路为一根导线
C．C、B端接进电路，电流方向为C→P→B
D．A、C端接进电路，向D端移动滑片P，电阻增大
10．关于滑动变阻器的原理，下列说法正确的是（ ）
A．通过改变接入电路中电阻丝的长度来改变自身的电阻
B．通过改变接入电路中电阻丝的长度来改变接入电路中的电阻
C．通过改变接入电路中电阻丝的横截面积来改变自身的电阻
D．通过改变接入电路中电阻丝的横截面积来改变接入电路中的电阻
二、作图题
11．如图所示，用笔画线代替导线，将答题纸上图中的各元件连接成电路，要求：
（1）电压表测量灯泡两端的电压；
（2）当滑动变阻器的滑片向左移动时，灯泡变亮；
（3）导线不能交叉。
（______）
三、填空题
12．阻值可以改变的电阻叫做变阻器。常用的有滑动变阻器和_______。滑动变阻器是通过改变连入电路中的电阻丝的______来改变连入电路中的电阻，从而改变电路中电流，进而改变部分电路两端的电压，还起保护电路的作用。使用时滑动变阻器应串联在电路中，接入电路前应将滑片调到阻值______位置，接线柱应选择“一上一下”。
13．如图所示是某同学设计的风力测定仪，O是转轴，OC是金属杆，下连受风板，AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻的接触点，是定值电阻。无风时，OC竖直，风越大， OC杆偏转角度越大。金属杆OC与弧形电阻AB的组合，相当于是 _________ ，风力越大，电流表示数越 _______ ，定值电阻的作用是 ________ 。
14．如图所示的装置中，滑动变阻器标有“20Ω、0.5A”字样，连接情况如图所示。
(1)闭合开关前，应将滑片移动到端______（选填“A”“B”）；
(2)闭合开关后，当滑片向左移动时，电流表的示数变______（选填“大”或“小”）。
15．如图所示是插入式电阻箱的结构示意图，它的最大阻值___________，AB两个接线柱之间的电阻值是___________
16．滑动变阻器是通过改变电阻丝的_____来改变电路中的电阻，从而达到改变电路中的电流；某变阻器上标有“50Ω 1A”，50Ω的意思是_____；1A的意思是_____．
17．如图所示的装置中，滑动变阻器标有“20Ω 0.5A”字样，连接情况如图所示。
（1）滑动变阻器上标的“20Ω”表示________；
（2）闭合开关前，应将滑片移动到________端（填“A”“B”）；
（3）闭合开关后，当滑片向左移动时，电流表的示数变________（填“大”或“小”）。
18．如图甲所示，是收音机上用以调节音量的一种电位器。它的实质是一个 ________ 。图乙为其说明书中的内部结构示意图。使用时，接线柱O必须接入电路。如果想在顺时针旋转滑动触头时音量变大，则还应将接线柱 ________ （“a”或“b”）接入电路。
　　　
参考答案
1．D
2．A
3．C
4．D
5．A
6．A
7．C
8．B
9．D
10．B
11．
12．变阻箱 长度 最大
13．滑动变阻器 大 保护电路
14．B 大
15．15Ω 7Ω
16．长度 该滑动变阻器的最大阻值为50Ω 允许通过该滑动变阻器的最大电流为1A
17．这个变阻器的最大电阻值是20Ω B 大
18．滑动变阻器 b
