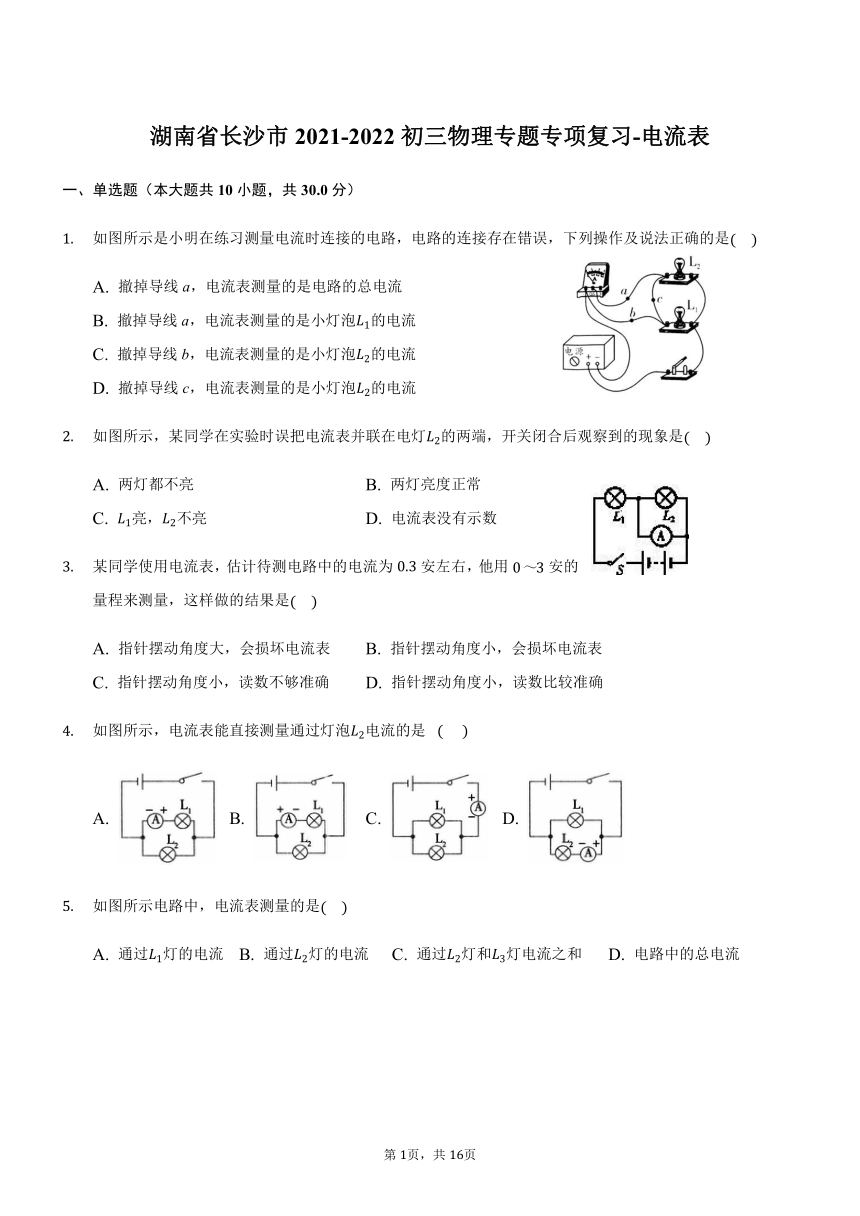

湖南省长沙市2021-2022初三物理专题专项复习-电流表（有解析 ）

湖南省长沙市2021-2022初三物理专题专项复习-电流表
一、单选题（本大题共10小题，共30.0分）
如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是
A. 撤掉导线a，电流表测量的是电路的总电流
B. 撤掉导线a，电流表测量的是小灯泡的电流
C. 撤掉导线b，电流表测量的是小灯泡的电流
D. 撤掉导线c，电流表测量的是小灯泡的电流
如图所示，某同学在实验时误把电流表并联在电灯的两端，开关闭合后观察到的现象是
A. 两灯都不亮 B. 两灯亮度正常
C. 亮，不亮 D. 电流表没有示数
某同学使用电流表，估计待测电路中的电流为安左右，他用安的量程来测量，这样做的结果是
A. 指针摆动角度大，会损坏电流表 B. 指针摆动角度小，会损坏电流表
C. 指针摆动角度小，读数不够准确 D. 指针摆动角度小，读数比较准确
如图所示，电流表能直接测量通过灯泡电流的是
A. B. C. D.
如图所示电路中，电流表测量的是
A. 通过灯的电流 B. 通过灯的电流 C. 通过灯和灯电流之和 D. 电路中的总电流

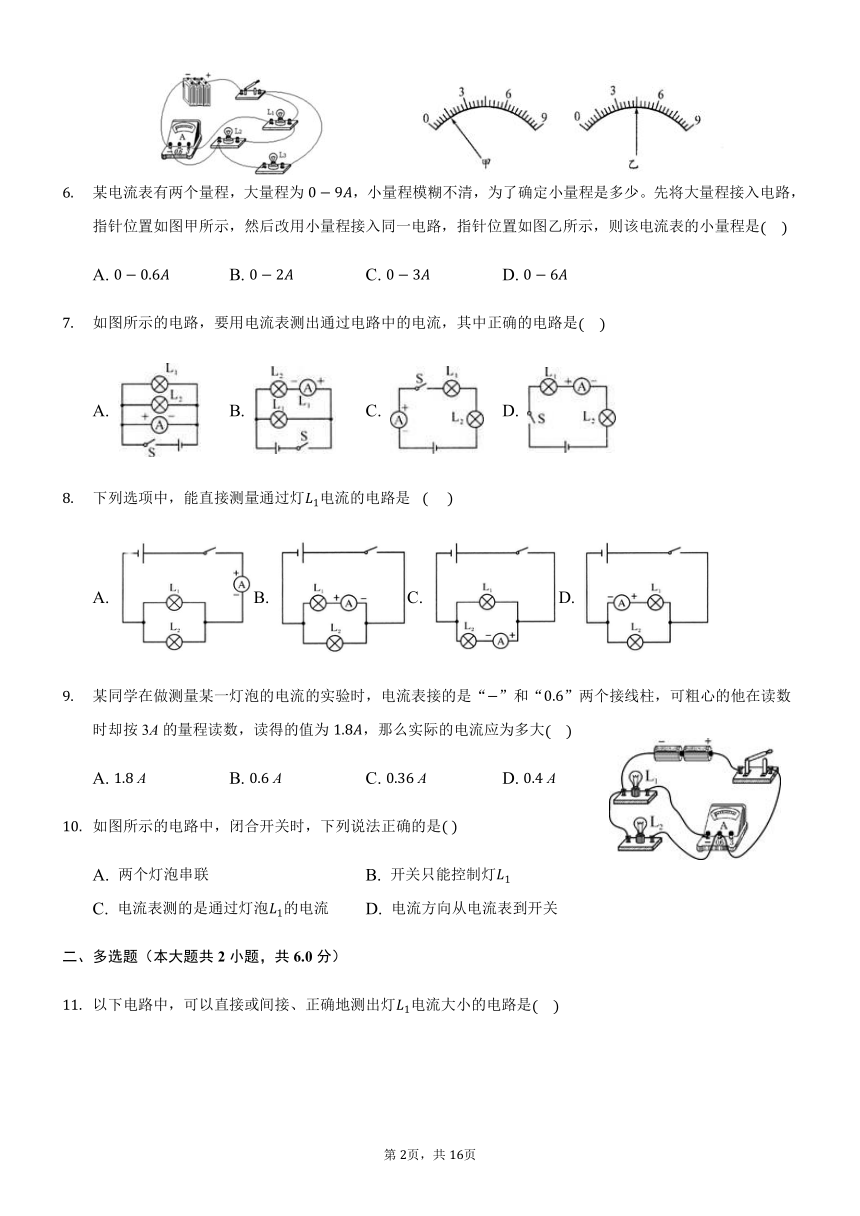

某电流表有两个量程，大量程为，小量程模糊不清，为了确定小量程是多少。先将大量程接入电路，指针位置如图甲所示，然后改用小量程接入同一电路，指针位置如图乙所示，则该电流表的小量程是
A. B. C. D.
如图所示的电路，要用电流表测出通过电路中的电流，其中正确的电路是
A. B. C. D.
下列选项中，能直接测量通过灯电流的电路是
A. B. C. D.
某同学在做测量某一灯泡的电流的实验时，电流表接的是“”和“”两个接线柱，可粗心的他在读数时却按3A的量程读数，读得的值为，那么实际的电流应为多大
A. A B. A C. A D. A
如图所示的电路中，闭合开关时，下列说法正确的是
A. 两个灯泡串联 B. 开关只能控制灯
C. 电流表测的是通过灯泡的电流 D. 电流方向从电流表到开关
二、多选题（本大题共2小题，共6.0分）

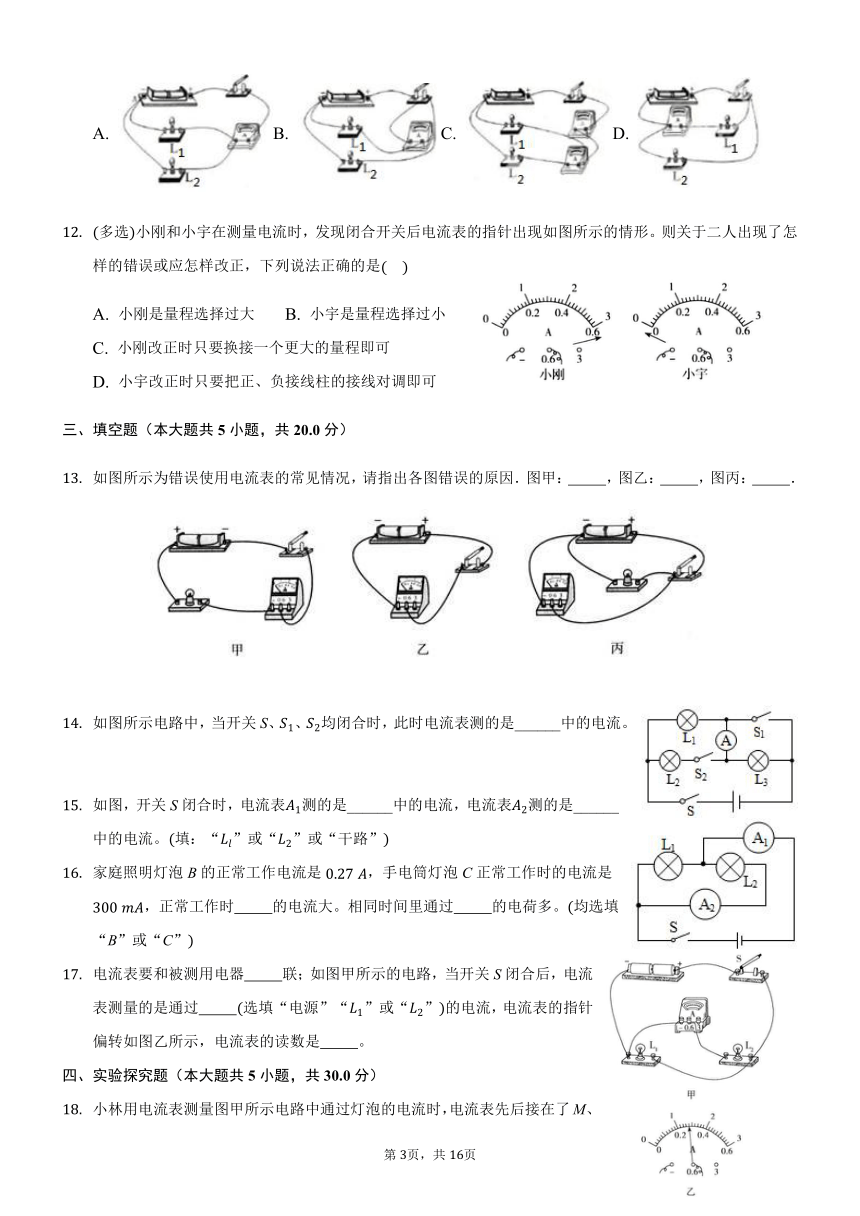

以下电路中，可以直接或间接、正确地测出灯电流大小的电路是
A. B. C. D.
多选小刚和小宇在测量电流时，发现闭合开关后电流表的指针出现如图所示的情形。则关于二人出现了怎样的错误或应怎样改正，下列说法正确的是
A. 小刚是量程选择过大 B. 小宇是量程选择过小
C. 小刚改正时只要换接一个更大的量程即可
D. 小宇改正时只要把正、负接线柱的接线对调即可
三、填空题（本大题共5小题，共20.0分）
如图所示为错误使用电流表的常见情况，请指出各图错误的原因．图甲： ，图乙： ，图丙： ．
如图所示电路中，当开关S、、均闭合时，此时电流表测的是______中的电流。
如图，开关S闭合时，电流表测的是______中的电流，电流表测的是______中的电流。填：“”或“”或“干路”
家庭照明灯泡B的正常工作电流是，手电筒灯泡C正常工作时的电流是，正常工作时 的电流大。相同时间里通过 的电荷多。均选填“B”或“C”
电流表要和被测用电器 联；如图甲所示的电路，当开关S闭合后，电流表测量的是通过 选填“电源”“”或“”的电流，电流表的指针偏转如图乙所示，电流表的读数是 。
四、实验探究题（本大题共5小题，共30.0分）

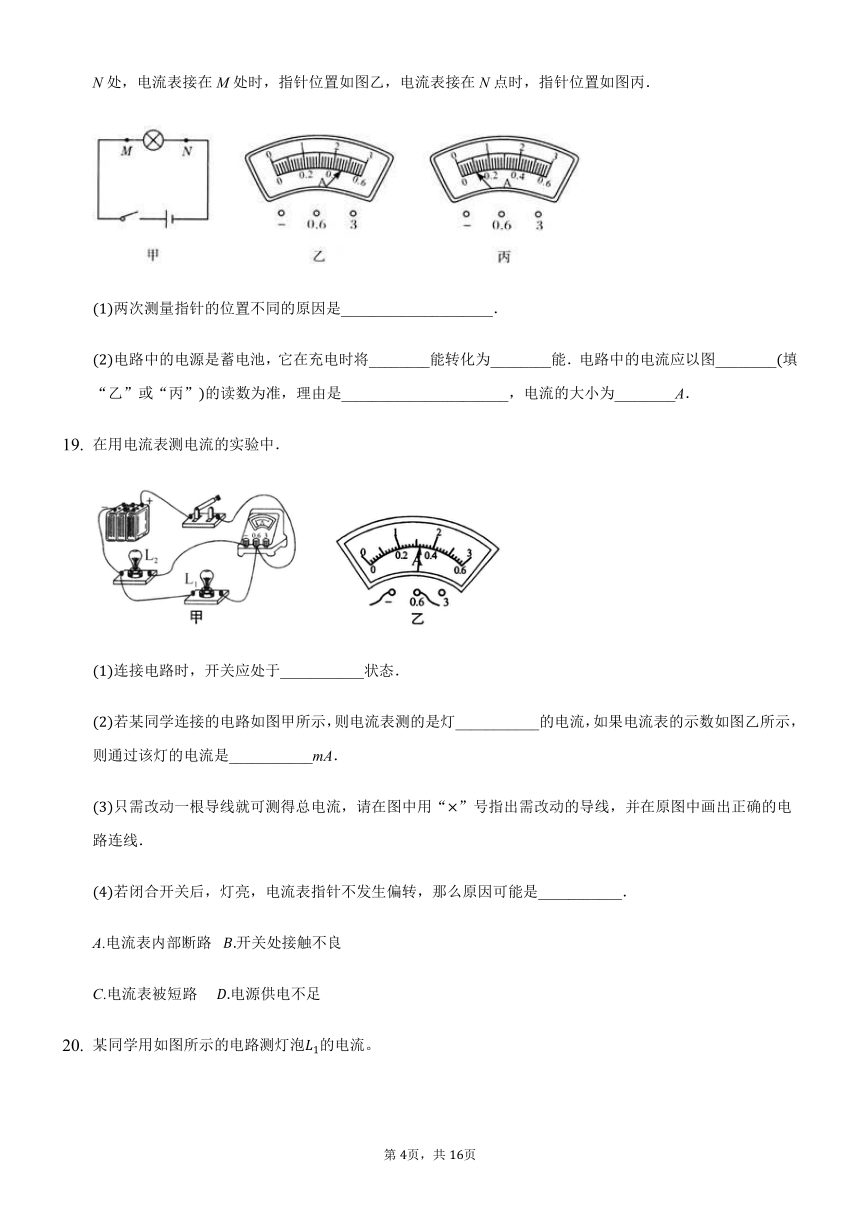

小林用电流表测量图甲所示电路中通过灯泡的电流时，电流表先后接在了M、N处，电流表接在M处时，指针位置如图乙，电流表接在N点时，指针位置如图丙．
两次测量指针的位置不同的原因是____________________．
电路中的电源是蓄电池，它在充电时将________能转化为________能．电路中的电流应以图________填“乙”或“丙”的读数为准，理由是______________________，电流的大小为________A．
在用电流表测电流的实验中．
连接电路时，开关应处于___________状态．
若某同学连接的电路如图甲所示，则电流表测的是灯___________的电流，如果电流表的示数如图乙所示，则通过该灯的电流是___________mA．
只需改动一根导线就可测得总电流，请在图中用“”号指出需改动的导线，并在原图中画出正确的电路连线．
若闭合开关后，灯亮，电流表指针不发生偏转，那么原因可能是___________．
A.电流表内部断路 开关处接触不良
C.电流表被短路 电源供电不足

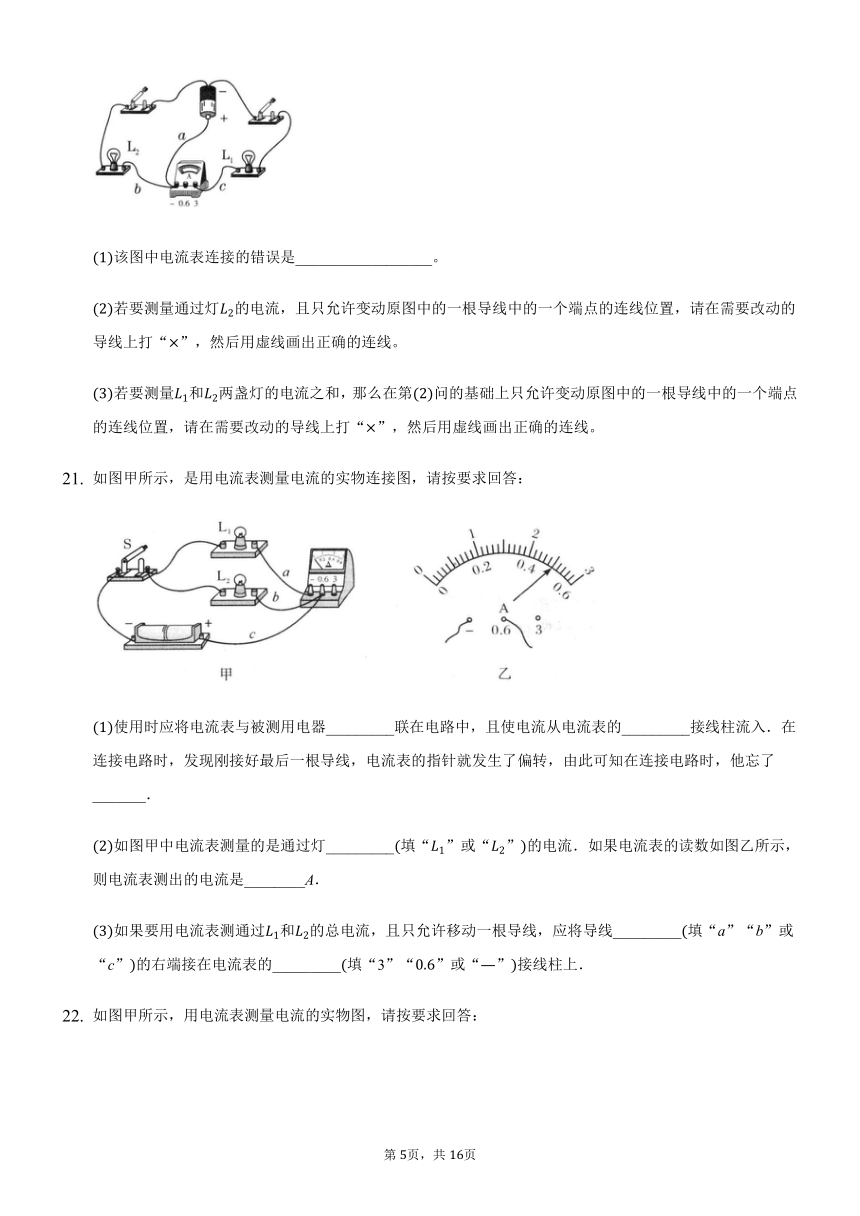

某同学用如图所示的电路测灯泡的电流。
该图中电流表连接的错误是__________________。
若要测量通过灯的电流，且只允许变动原图中的一根导线中的一个端点的连线位置，请在需要改动的导线上打“”，然后用虚线画出正确的连线。
若要测量和两盏灯的电流之和，那么在第问的基础上只允许变动原图中的一根导线中的一个端点的连线位置，请在需要改动的导线上打“”，然后用虚线画出正确的连线。
如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：
使用时应将电流表与被测用电器_________联在电路中，且使电流从电流表的_________接线柱流入．在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了_______．
如图甲中电流表测量的是通过灯_________填“”或“”的电流．如果电流表的读数如图乙所示，则电流表测出的电流是________A．
如果要用电流表测通过和的总电流，且只允许移动一根导线，应将导线_________填“a”“b”或“c”的右端接在电流表的_________填“3”“”或“”接线柱上．
如图甲所示，用电流表测量电流的实物图，请按要求回答：
图甲中，电流表测量的是通过__________的电流。如果电流表的示数如图乙所示，则电流表测出的电流大小为__________A。
如果要用电流表测通过和的总电流，且只允许移动一根导线，应将导线__________填“a”或“b”的右端接在电流表的__________接线柱上填“”或“”。
五、综合题（本大题共2小题，共14.0分）
如图，请根据电路图甲连接图乙中的实物。测量电流时，应将电流表_________串并联在电路中。闭合开关后，若电流表示数如图丙，此时电流为_________A。
如图所示，如果电流表选择的量程为安量程，则电流表的示数为______A；如果电流表选择的量程为，则它的示数为______A.把实物连线图在方框内画成电路图。
答案和解析
1.【答案】D
【解析】
【分析】
本题主要考查电流表的使用，明确电流表与用电器串联是关键。
电流表使用时与被测电路串联；电流从“”接线柱流入，从“”接线柱流出，据此分析电路即可解答。
【解答】
由图可知，撤掉导线a，电流经灯泡、导线回负极，电流表没有接入电路，故电流表测量的既不是总电流，也不是小灯泡的电流，故AB错误；
C.撤掉导线b，电流从电源正极出发分两支，一支经灯泡、一支经灯泡，然后共同经电流表回负极，即电流表测量的是电路的总电流，故C错误；
D.撤掉导线c，和并联，电流其中一支从电源正极出发经灯泡回负极，则电流表测量的是小灯泡的电流，故D正确。
故选D。
2.【答案】C
【解析】
【分析】
由于电流表本身电阻很小，在电路中必须和用电器串联，如果并联在用电器两端，则用电器会被电流表短路．结合电路实际进行分析，然后作出正确的判断。
该题考查电流表在电路中的正确使用和电路连接方式的分析，难度不大。
【解答】
如图，电路由和串联而成，当开关闭合后，由于电流表并联在两端，则被电流表短路，使得电路中电流的流动路径如图中红线所示，所以电流表有示数，中有电流通过可以发光，中无电流通过，不会发光。故ABD错误，C正确；
故选C。
3.【答案】C
【解析】
【分析】
本题考查电流表的使用，知道电流表的使用方法是解题的关键。
电流表有两个量程：量程，量程，测量过程中电流表在范围内必须选择量程。
【解答】
量程的分度值为，的电流选择量程，此时指针只偏转3个小刻度，指针偏转角度小，读数不够准确，故C正确，ABD错误。
故选C。
4.【答案】D
【解析】 电流表要与所测量的电路串联，并且电流从“”接线柱流入，从“”接线柱流出．A项电流表测的是通过的电流；B项正、负接线柱接反了；C项测的是干路中的电流
5.【答案】A
【解析】解：由图可知，开关闭合后，电流从电源的正极出发经开关S后分支，一支经和电流表，另一支经，还有一支经，然后三条支路汇合后回到电源的负极，所以三盏灯并联，电流表测量通过灯的电流。
故选：A。
电流表要串联使用，电流表与哪个用电器串联就是测的哪个用电器的电流。
本题考查了电流表的正确使用，分清电路的连接方式和电流表串联的电路元件是关键。
6.【答案】C
【解析】
【分析】
本题主要考查电流表的读数，因为大小量程的电流表接入的是同一电路，示数应该是相同的，这是本题的关键。
因为大、小量程的电流表接入的是同一电路，示数应该是相同的，首先读出大量程的示数，然后在小量程的指针位置标出电流，由此可以确定小量程。
【解答】
如图甲，大量程的每一个大格是3A，每一个小格是，示数是，大小量程的电流表接入的是同一电路，示数应该是相同的，乙图中指针的位置是，则一个大格是1A，每一个小格是，所以，小量程为，故ABD错误，C正确。
故选C。
7.【答案】D
【解析】
【分析】
电流表相当于导线，串联在电路中测量电路电流；
使用电流表时，必须使电流从正接线柱流入、从负接线柱流出。
此题考查的是电流表的使用，在初中物理中，电流表和电压表是重要的仪表，需要熟练掌握其使用规则或方法。
【解答】
A.根据电路图可知，电流表直接接在了电源两极上，形成了电源短路，故A错误；
B.由电路图知，电流表与串联，但电流表的正负接线柱连接错误，故B错误；
C.由电路图知，电流表正负接线柱连接错误，故C错误；
D.由电路图知，电流从电流表正接线柱流入，从负接线柱流出，且电流表与、串联，电流表测量串联电路中的电流，故D正确。
故选D。

8.【答案】D
【解析】A图中电流表测干路电流，B图中电流表“”“”接线柱接反了，C图中电流表测通过的电流，故A、B、C错．
9.【答案】C
【解析】解：电流表使用“”的量程时，按照“”的量程读成了，大量程示数是小量程示数的5倍，因此正确读数是。
故选：C。
电流表大量程分度值是，小量程分度值是，电流表的同一刻度处，大量程的示数是小量程示数的5倍，据此分析答题。
本题考查了电流表不同量程的读数的关系，知道大量程是小量程的5倍，是正确解题的关键。
10.【答案】C
【解析】
【分析】
本题考查电路的结构识别以及电流表的使用。
由图可知，电流从开关到电流表和灯、另一条过灯，到负极，则两灯泡并联，根据电流表串联的用电器即可判断电流表测量的对象。
【解答】
A.由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；
电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯，另一条经过灯；汇合后回到负极，则开关控制整个电路，故BD错误；
C.电流表A串联在支路上，测通过灯泡的电流，故C正确。
故选C。
11.【答案】CD
【解析】
【分析】
此题考查的是电流表的连接，注意两点：与用电器串联，电流“”进“”出。
电流表是测量电流的仪表，与用电器串联在电路中，并且使电流从“”接线柱流入、从“”负接线柱流出。
【解答】
解：
A、两只灯泡并联，电流表在干路位置，测量的是干路电流，故A不符合题意；
B、两只灯泡并联，电流表与串联，测量通过的电流，但是进入电流表的电流方向错误，故B不符合题意；
C、两只灯泡并联，一只电流表在干路位置，另一只电流表与串联，测量通过的电流，两电流表示数之差，就是通过灯泡的电流，故C符合题意；
D、两只灯泡并联，电流表与串联，测量通过的电流，故D符合题意。
故选：CD。
12.【答案】CD
【解析】当量程选择太大时，电流表指针偏转的角度偏小，读数不准确；当量程选择太小时，指针会偏转过最大刻度线，会损坏电流表，故小刚是所选电流表量程偏小，改正时只要换接一个更大的量程即可。当电流表的正、负接线柱接反时，电流表指针会向左偏，故小宇是将电流表的“”“”接线柱接反，改正时只要把正、负接线柱的接线对调即可。选C、D。
13.【答案】电流表正负接线柱接反了
电流表直接接在电源两端
电流表与灯并联接入电路
【解析】略
14.【答案】
【解析】解：电流表的电阻很小，在电路中可以看成导线，当开关S、、均闭合时，B、C、D三点之间都是导线，所以三个点可以看成一个点，被短路，和并联接在A和B两点之间，并且电流表在的支路上，所以电流表测量的电流。
故答案为：。
电流表的电阻很小，在电路中相当于导线，首先判断电路连接情况，再判断电流表串联在干路还是支路，再判断电流表测量谁的电流。
对于电学问题，首先判断各用电器的连接方式，然后再判断电流表和电压表测量谁的电流和电压，这是电学的基础，一定要熟练掌握。
15.【答案】干路
【解析】解：分析电路图可知，开关S闭合后，电流表串联在干路上测量干路中的电流，电流表串联在中支路中测量的电流。
故答案为：干路；。
并联电路是指各用电器并列连接起来的电路，根据并联电路的特点判断两灯泡的关系；
电流表串联在干路上则测量干路中的电流，电流表串联在中支路中，则测量的电流。
本题会正确识别串并联电路，根据电表的使用特点判断电表的测量对象。
16.【答案】C
C
【解析】解：可把两个电流中的任意一个数据进行单位换算，如，显然，通过灯泡C的电流大；通电时间相同，则由可得，通过灯泡C的电荷多。
17.【答案】 串
【解析】 电流表要和被测用电器串联；由电路图可知，电流表与灯串联，所以电流表测量的是通过的电流。电流表选用的量程是，分度值是，电流表的示数是。
18.【答案】两次电流表选用的量程不同
电；化学；乙；分度值小读数更加精确；
【解析】略
19.【答案】断开 320 如图所示
【解析】连接电路时，开关处于断开状态．
图中电流表与灯串联，测灯的电流；图乙中电流表量程为，分度值是，示数为．
把电流表串联接入电路，测干路电流，电路连接如图．
灯亮但电流表无示数，只能是电流表被短路．
20.【答案】解：电流表正负接线柱接反
如图甲所示。
如图乙所示。
【解析】略
21.【答案】串；正；断开开关
；
；一
【解析】略
22.【答案】 ；； ；。
【解析】由实物图可知，两灯并联，灯与电流表串联连接，电流表测量通过的电流。题图乙中，电流表接入电路中的量程为，分度值为，其示数为。要想用电流表测量和的总电流，可将导线b的右端改接在电流表的负接线柱上。
23.【答案】串；；
【解析】
【分析】
会正确使用电流表，知道电流表必须与被测用电器串联。特别注意的是绝对不能把电流表不经过用电器直接接在电源两极上；会正确读出电流表的示数。
电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数，根据指针的位置进行读数。电流表不同量程的读数。读数时要看清使用的量程和对应的分度值。在电流表的同一刻度处，量程的读数是量程读数的5倍。
本题考查了电流表的使用和读数。电流表要测量哪个电灯的电流就要与哪个电灯串联，且接线柱要接正确。
【解答】
电流表必须与被测用电器串联，如图所示：
；
电流表选用的是量程，所以电流表示数为。
24.【答案】
【解析】解：
电流表使用的量程，每一个大格代表，每一个小格代表，由图1知电流为；
电流表使用的量程，每一个大格代表1A，每一个小格代表，由图1知电流为。
由实物图可知，电流从电源正极出发经过开关S、电流表开始分支，一支经灯泡，另一路经过电流表、灯泡，两支电流汇合共同回到电源负极。如图所示：
故答案为：；；见上图。
电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数。
从实物图中可以看出两灯泡并联连接，开关S在干路上，在干路上，在支路上，根据实物图画出电路图。
本题考查了电流表读数和根据实物图画电路图的能力，电表的读数要先明确量程和分度值，能正确识别电路的连接方式是画电路图的前提。
