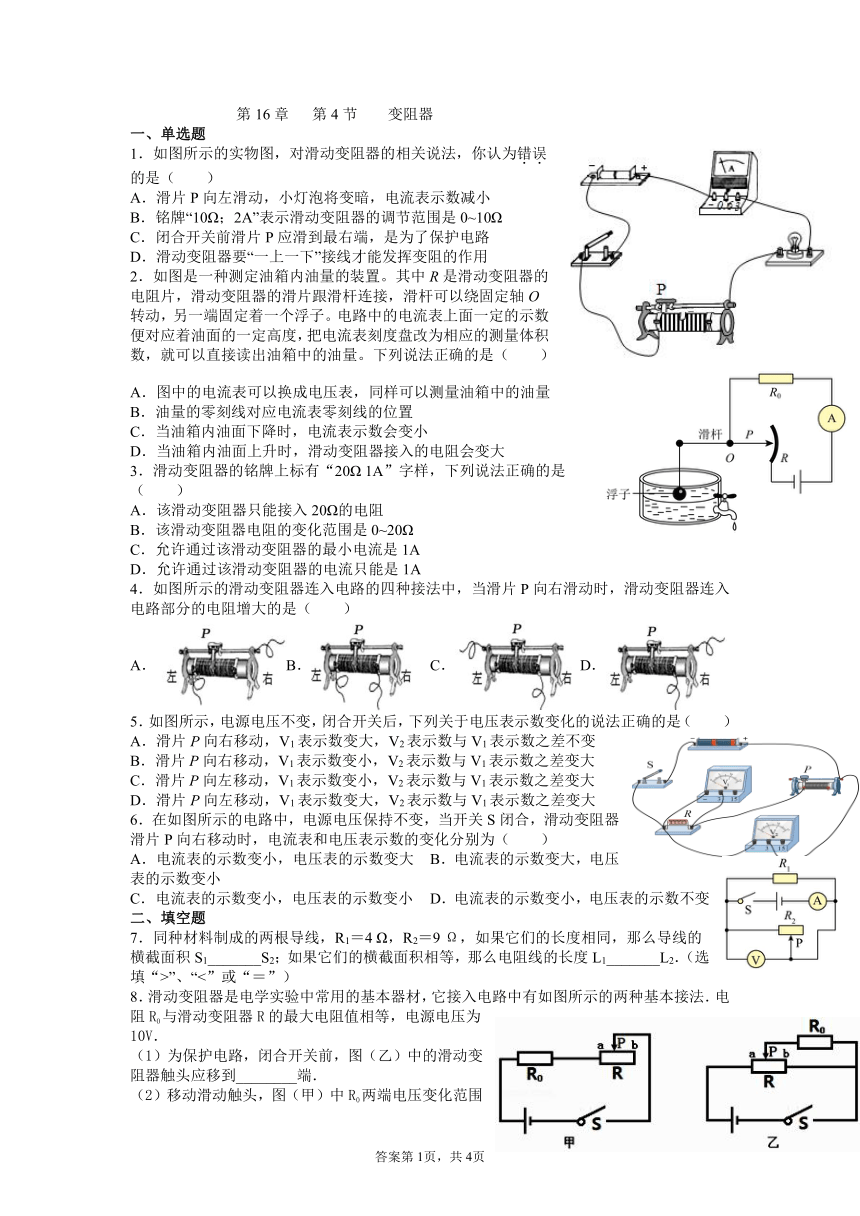

第16章 第4节 变阻器
一、单选题
1．如图所示的实物图，对滑动变阻器的相关说法，你认为错误的是（　　）
A．滑片P向左滑动，小灯泡将变暗，电流表示数减小
B．铭牌“10Ω；2A”表示滑动变阻器的调节范围是0~10Ω
C．闭合开关前滑片P应滑到最右端，是为了保护电路
D．滑动变阻器要“一上一下”接线才能发挥变阻的作用
2．如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。下列说法正确的是（　　）
A．图中的电流表可以换成电压表，同样可以测量油箱中的油量
B．油量的零刻线对应电流表零刻线的位置
C．当油箱内油面下降时，电流表示数会变小
D．当油箱内油面上升时，滑动变阻器接入的电阻会变大
3．滑动变阻器的铭牌上标有“20Ω 1A”字样，下列说法正确的是（　　）
A．该滑动变阻器只能接入20Ω的电阻
B．该滑动变阻器电阻的变化范围是0~20Ω
C．允许通过该滑动变阻器的最小电流是1A
D．允许通过该滑动变阻器的电流只能是1A
4．如图所示的滑动变阻器连入电路的四种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（　　）
A．B． C． D．
5．如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（　　）
A．滑片P向右移动，V1表示数变大，V2表示数与V1表示数之差不变
B．滑片P向右移动，V1表示数变小，V2表示数与V1表示数之差变大
C．滑片P向左移动，V1表示数变小，V2表示数与V1表示数之差变大
D．滑片P向左移动，V1表示数变大，V2表示数与V1表示数之差变大
6．在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为（　　）
A．电流表的示数变小，电压表的示数变大 B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数变小 D．电流表的示数变小，电压表的示数不变
二、填空题
7．同种材料制成的两根导线，R1＝4 Ω，R2＝9 Ω，如果它们的长度相同，那么导线的横截面积S1_______S2；如果它们的横截面积相等，那么电阻线的长度L1_______L2．（选填“>”、“<”或“＝”）
8．滑动变阻器是电学实验中常用的基本器材，它接入电路中有如图所示的两种基本接法．电阻R0与滑动变阻器R的最大电阻值相等，电源电压为10V．
（1）为保护电路，闭合开关前，图（乙）中的滑动变阻器触头应移到________端．
（2）移动滑动触头，图（甲）中R0两端电压变化范围是________ V，图（乙）中R0两端电压变化范围是________ V．

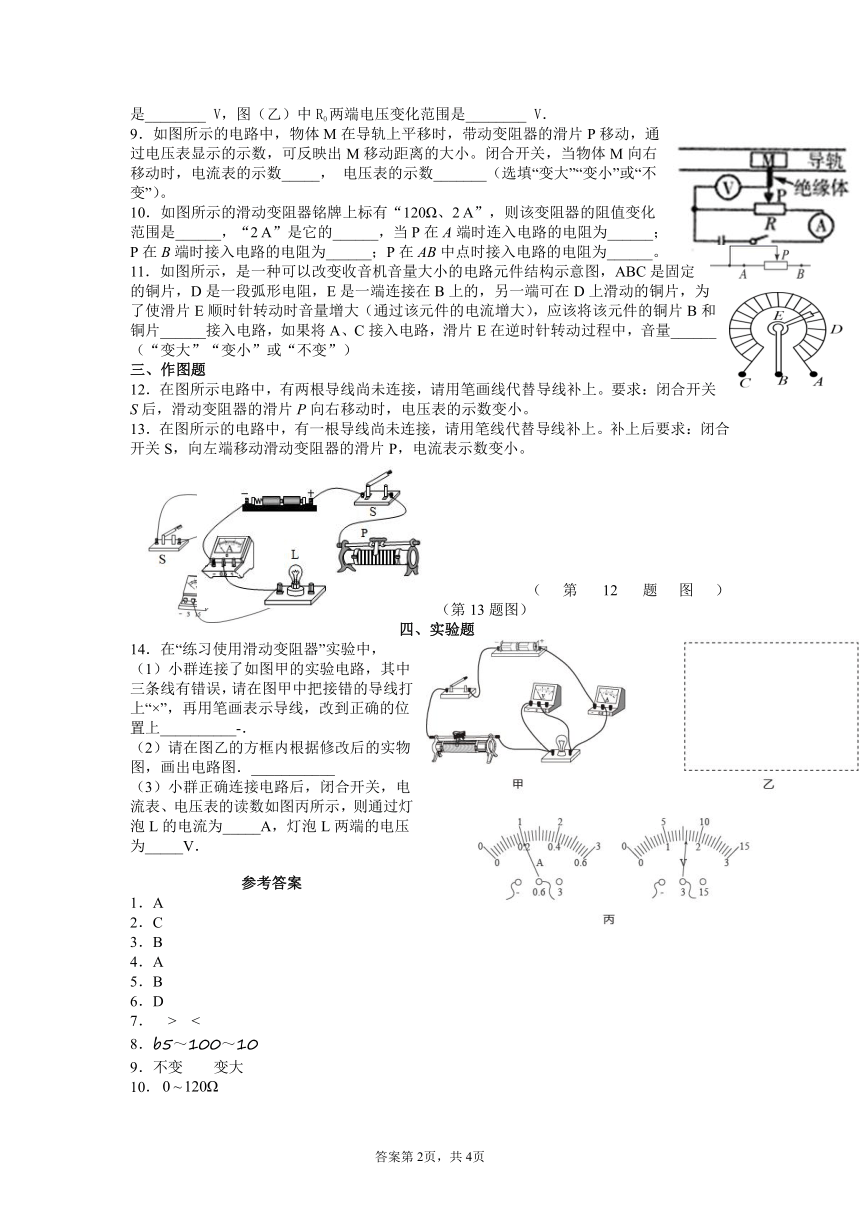

9．如图所示的电路中，物体M在导轨上平移时，带动变阻器的滑片P移动，通过电压表显示的示数，可反映出M移动距离的大小。闭合开关，当物体M向右移动时，电流表的示数_____， 电压表的示数_______（选填“变大”“变小”或“不变”）。
10．如图所示的滑动变阻器铭牌上标有“120Ω、2 A”，则该变阻器的阻值变化范围是______，“2 A”是它的______，当P在A端时连入电路的电阻为______；P在B端时接入电路的电阻为______；P在AB中点时接入电路的电阻为______。
11．如图所示，是一种可以改变收音机音量大小的电路元件结构示意图，ABC是固定的铜片，D是一段弧形电阻，E是一端连接在B上的，另一端可在D上滑动的铜片，为了使滑片E顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片______接入电路，如果将A、C接入电路，滑片E在逆时针转动过程中，音量______（“变大”“变小”或“不变”）
三、作图题
12．在图所示电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：闭合开关S后，滑动变阻器的滑片P向右移动时，电压表的示数变小。
13．在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合开关S，向左端移动滑动变阻器的滑片P，电流表示数变小。
（第12题图） （第13题图）
四、实验题
14．在“练习使用滑动变阻器”实验中，
（1）小群连接了如图甲的实验电路，其中三条线有错误，请在图甲中把接错的导线打上“×”，再用笔画表示导线，改到正确的位置上__________-．
（2）请在图乙的方框内根据修改后的实物图，画出电路图．___________
（3）小群正确连接电路后，闭合开关，电流表、电压表的读数如图丙所示，则通过灯泡L的电流为_____A，灯泡L两端的电压为_____V．
参考答案
1．A
2．C
3．B
4．A
5．B
6．D
7． > <
8．b5～100～10
9．不变 变大
10．
允许通过的最大电流 120Ω 0 60Ω
11．A 不变
12．
13．
14．见解析 见解析 0.2 1.6
【详解】
（1）由电路图可知，电流表的正负接线柱接反了，电流应从正接线柱流入、负接线柱流出；
滑动变阻器上方两个接线柱接入电路中，应按一上一下的原则串联在电路中，如下图所示：
或
（2）先画出电源，根据电流流向从电源的正极依次画出电流表、灯泡、滑动变阻器、开关回到负极，最后把电压表并联在灯泡两端，如下图所示：
（3）由丙图可知，电流表的量程为0～0.6A，分度值为0.02A，通过灯泡的电流为0.2A；
电压表的量程为0～3V，分度值为0.1V，灯泡两端的电压为1.6V．
【点睛】
注意滑动变阻器应“一上一下”接入电路，当上面或下面两个接线柱接入电路时，移动滑片接入电路的电阻不会变化，不能起到滑动变阻器的作用，电流表和电压表使用时，除了量程的选择，还要注意电流方向必须正确．答案第1页，共2页
