八年级物理
光现象
第二节 光的反射

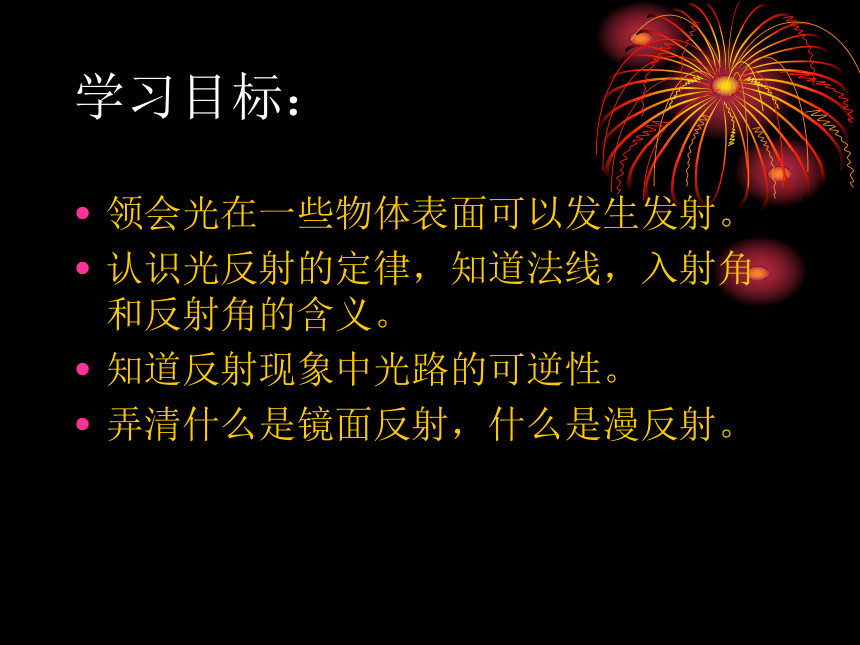

学习目标：
领会光在一些物体表面可以发生发射。
认识光反射的定律，知道法线，入射角和反射角的含义。
知道反射现象中光路的可逆性。
弄清什么是镜面反射，什么是漫反射。
复习提问
1、光在__________中沿直线传播；光在_______传播速度最快，是______m/s.
2、人在路灯上的影子是由于________所形成的，与影子形成原因一样的还有______和_______等。
3、太阳通过树时的缝隙在地面上形成的光斑是_____形的，它是由于光的____形成的。
4、举出光的直线传播应用的例子：
这是因为有光进入眼睛。
我们为什么能看见物体
导入新课
我们为什么能看见发光物体
光源本身发出的光进入眼睛。

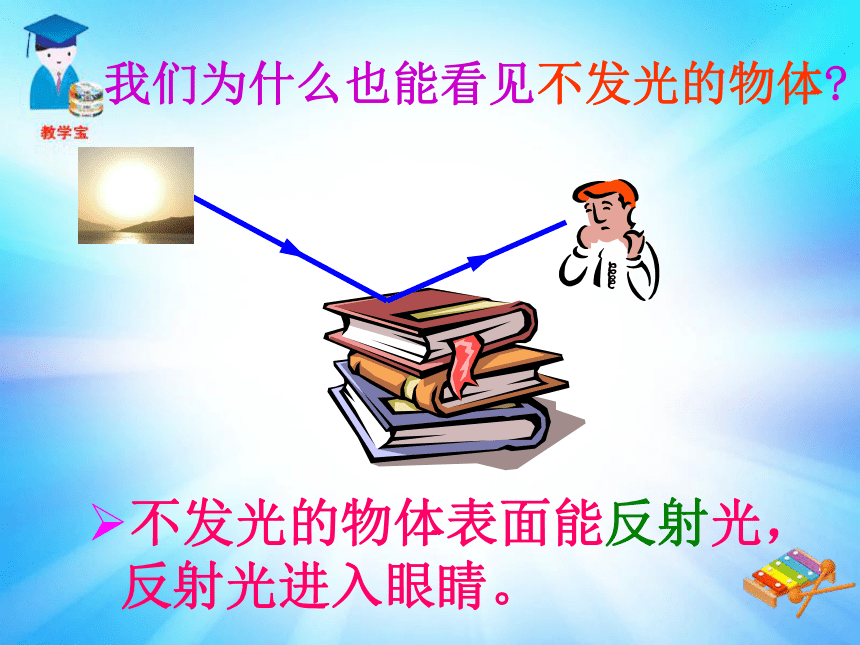

不发光的物体表面能反射光，反射光进入眼睛。
我们为什么也能看见不发光的物体
所有我们看到的物体表面都能反射光。
结论
这都是由于：光的反射
波光粼粼的水面、闪闪发光的钻石、空中的一轮明月它们是光源吗？
它们都能反射光
1.光的反射
2.光反射的规律
3.光的可逆性
4.镜面反射与漫反射
本节导航——

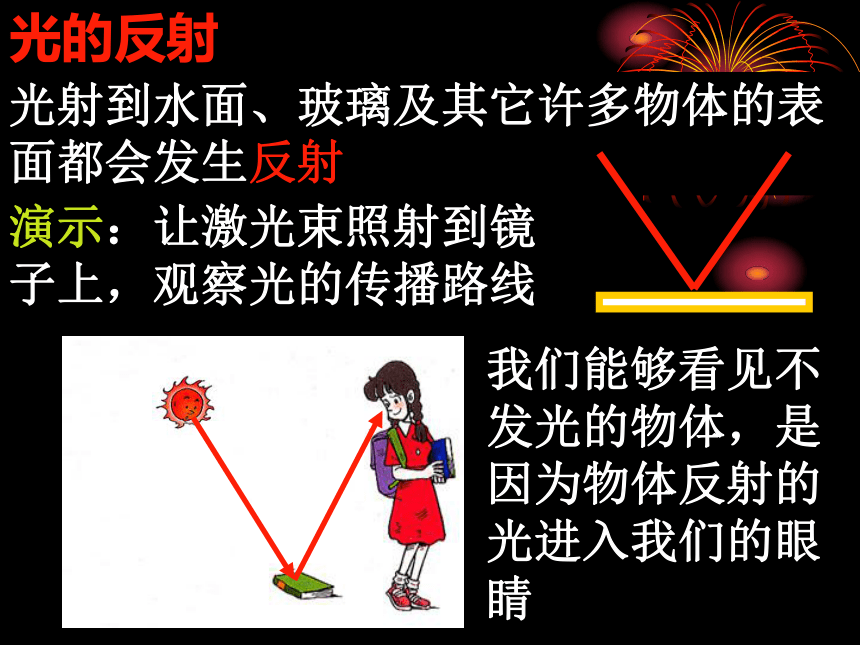

光的反射
光射到水面、玻璃及其它许多物体的表面都会发生反射
演示：让激光束照射到镜子上，观察光的传播路线
我们能够看见不发光的物体，是因为物体反射的光进入我们的眼睛

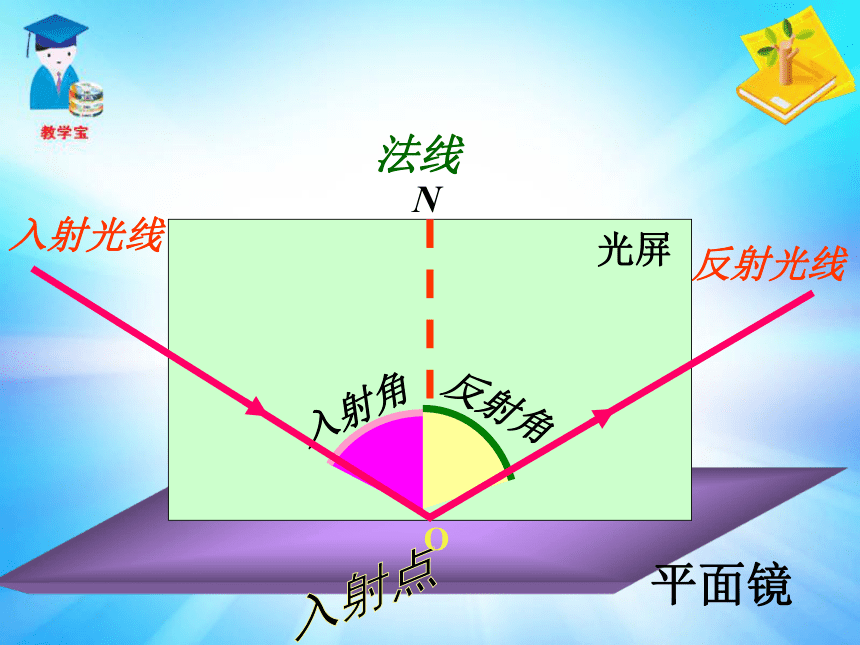

入射角
反射角
N
入射光线
反射光线
平面镜
法线
光屏
O
探究：光的反射规律
概念介绍
A
O
B
N
入射光线
反射光线
法线
入射点
入射角i
反射角r
法线：通过入射点垂直于镜面的直线
入射角：入射光线与法线的夹角
反射角：反射光线与法线的夹角
你对于反射光线与入射光线的关系，
反射角和入射角的关系有什么猜想吗？
30°
30°
次数 入射角 反射角
1
2
3
30°
30°
45°
45°
45°
45°
60°
60°
60°
60°
O
N
分析你观察到的现象和表中的数据你能得出什么结论？
反射光线和入射光线
分居法线两侧
反射角
等于入射角
E
F
反射光线、入射光线和法线在同一
个平面内
光的反射定律
O
N
A
B
A
B
A
B
A
B
A
B
A
B
反射角随入射角的增大而增大，但始终保持相等。
这说明什么？
分析和论证
A
O
B
在光的反射中光路是可逆的
动动手：如图入射光线沿AO方向射到镜面上，反射光线沿OB方向射出；若入射光线沿BO方向射到镜面上，入射光线沿什么方向射出？这说明什么？
光线垂直入射时，将被垂直反射出去。
O
反射角
=
入射角
=
0°
特殊情况
光线垂直射入平面镜，画出反射光线。
（1）反射光线、入射光线、法线在同一平面内
（2）反射光线、入射光线分居法线两侧
（3）反射角等于入射角
（三线共面）
（法线居中）
（两角相等）
）
）
光的反射规律
1、如图一，AO是_______线，OB是_____ 线，ON是___线，∠AON是__ 角， ∠ BON是_____角。
O
N
A
B
图一
练习：
入射光
反射光
法
入射
70°
70°
140°
2、如图二，入射光线与镜面夹角为20°，则入射角等于______ ，反射角等于______ ，入射光线与反射光线的夹角等于____。
图二
20°
反射
①首先画法线
②以法线为一边，作一个角等于入射角
③最后标箭头
如何完成光的反射光路图？
1、根据入射光线作出反射光线
2、根据反射光线作出入射光线
4、一束光沿与镜面成30°角方向射到镜面上，则入射角_____ °，反射角________ °；反射光线与入射光线的夹角是______ °
3、根据入射和反射光线画出平面镜的位置
60
60
120
“想想议议”：镜子反射的太阳光如果射进我们的眼睛里，会很剌眼；而阳光射到白纸上，无论在哪个方向看都不会感到剌眼，这是为什么？
光滑的镜面
凹凸不平的纸面
看出镜面和纸面的反射光线的不同来了吗？
镜面：反射光线只沿一个方向射出（反射光线仍为平行光线）
纸面：反射光线射向各个方向
镜面反射
漫反射
请注意：镜面反射和漫反射
都遵守光的反射定律
解释现象：
（1）我们为什么能从不同方向看到这些本身不发光的物体？
答：一般物体的表面都是粗糙的，由于太阳平行光射到物体表面发生漫反射，故各个方向均有反射光射到眼帘。
（2）黑板“反光”
答：因为粉笔字写在光滑的黑板上引起的。粉笔字发生漫反射，发生镜面反射的反射光强，所以看不清粉笔字。
镜面反射和漫反射
镜面反射和漫反射
黑漆漆的，什么也看不见！
太亮了！什么也看不见！
镜面反射和漫反射
看得清楚！
我也看得见！

镜面反射
漫反射
相同点
都遵守光的反射定律
不同点
（原因）
反射面不同
平整光滑
粗糙不平
（结果）
反射光方向不同
某方向上有反射光，光线集中。其他方位没有。
各个方向都有反射光，光线不集中。
（现象）
人的感觉不同
迎着反射光看很刺眼，常说反光；其他方位看不见，或不明显。
各个方向都能看清
实例
黑板反光；
灯下看书反光；
平静的水面。
各个方向都能看清黑板上的字；电影屏幕用布而不用玻璃。
镜面反射和漫反射的异同
光的反射
光的反射应用 潜望镜
光的反射
反射定律
三线共面
两角相等
在反射现象中，光路是可逆的
光的反射种类
镜面反射：反射面光滑
漫反射：反射面凸凹不平
法线居中
光在两种物质分界面上改变传播方向，又返回原来物质中的现象叫光的反射。
概念
小 结
镜面：MN
一点：入射点O
二角：入射角i、反射角r
三线：入射光线AO、反射光线OB、
法线ON
Ｏ
Ａ
Ｂ
Ｎ
光路图
M
N
1.在下列各实例中，哪些现象不能用光的直线传播的道理来解释的( )
A?小孔成像
B?平面镜成像
C?日食和月食的形成
D?看不到不透明物体后面的东西
B
课时训练
2.排纵队时，如果你看到自己前面的一位同学挡住了前面所有的人，队就排直了，这可以用____________来解释.

3.我们能从各个方向看见房间里的物体，这是由于光线射到物体表面发生_________的缘故，人们从平面镜中看见物体的像，这是光的____________现象.
光的直线传播
漫反射
镜面反射
课时训练
4.在树阴下的地面，看到许多小亮斑都呈圆形，这些圆形亮斑是_______的像 ，是________的光沿直线传播通过树叶间的______形成的.

太阳
太阳
间隙
5.完成下列光路图。（a图、b图作出反射光线，c图作出平面镜的位置）
450
b
a
1200
c
6.暗室里，在桌上铺上一张白纸，把一块小平面镜放在白纸上，用手电筒的光正对着平面 镜和白纸照射，从侧面看去
( )
A?镜子比较亮，因为发生了镜面反射
B?镜子比较亮，因为发生了漫反射
C?白纸比较亮，因为发生了镜面反射
D?白纸比较亮，因为发生了漫反射
课时训练
D
7.雨后天晴的夜晚，为了不踩到地面上的积水，下列说法中正确的是_______
A 迎着月光走，地面上暗处是水潭；背着月光走，地面上发亮处是水潭
B 迎着月光走，地面上发亮处是水潭；背着月光走，地面上暗处是水潭
C 迎着月光走或背着月光走，地面上发亮处都是水潭
D 迎着月光走或背着月光走，地面上暗处都是水潭
(B)
8.放电影的银幕形成的是：
A.光的会聚。
B.光的发散。
C.光的漫反射。
D.光的镜面反射。
9.填空题
（1）当入射光线与平面镜的夹角为600，时,反射角为 ________
（2）光线射到平面镜上,如果入射角为200 ,则反射光线与入射光线的夹角为_______
（3) 一束光线射到平面镜上, 当入射光线的夹角也增大200 时, 反射光线与入射光线恰好垂直,则原来的入射角为________
30°
40°
25°
10.当入射光线与法线的夹角变小时，反射角将：
A.变小。
B.不变。
C.增大。
11.皮鞋上擦上油后，还要用鞋刷或软布反复擦几下，越擦越亮，这是由于（ ）
A、反复擦可以增加漫反射效果；
B、鞋油的颜色好，所以越擦越亮；
C 、鞋油比皮革亮，所以越擦越亮；
D、反复擦可使鞋油填充皮革凹坑，增加表面光滑程度，增加镜面反射效果。
D
12.如图,太阳光与水平地面成300，现在用一平面镜把太阳光反射到竖直的井底。画出平面镜的位置及镜面与水平方向所夹的角度大小。
1.在光的反射现象中，当入射角减少5o时，反射光线和入射光线的夹角将（ ）
减少5o
增大5o
减少10o
增大10o
巩固练习
C
2.雨后天晴的夜晚，行走时为了不踩到地上的积水，下列判断中正确的是（ ）
A. 迎着月光走，地上暗处是水；背着月光走，地上发亮处是水
B. 迎着月光走，地上发亮的是水；背着月光走，地上暗处是水
C. 迎着月光走和背着月光走，都应是地上发亮处是水
D. 迎着月光走和背着月光走，都应是地上暗处是水。
B
3.如图所示，入射光线以某一角度射到一镜面上。要使反射光和入射光夹角增大20o，则平面镜应（　 ）
A. 沿顺时针方向转10o
B. 沿顺时针方向转20o
C. 沿逆时针方向转10o
D. 沿逆时针方向转20o
A
4.能够从不同方向看到本身不发光的物体，都是光在这些物体上发生（ ）的缘故，而黑板的“反光”现象是因为黑板发生了（　　　 ）出来的光线比粉笔字发生（　　 　）出来的光线要（　　　）（填“强”或“弱”）。
强
镜面反射
漫反射
反射
1.如图：
2.如图：
建议：改变同学的座位位置，或改变黑板的角度，或使黑板表面粗糙一些。
N
600
600
300
o
黑板表面
4.如图：
3.用墙或其它物体做反射面，应用了光的反射规律。
5.
由
得
答：一束激光从激光测距仪出发,大约经过2.5s反射回来。
