4.2电流的测量 同步练习（含解析）

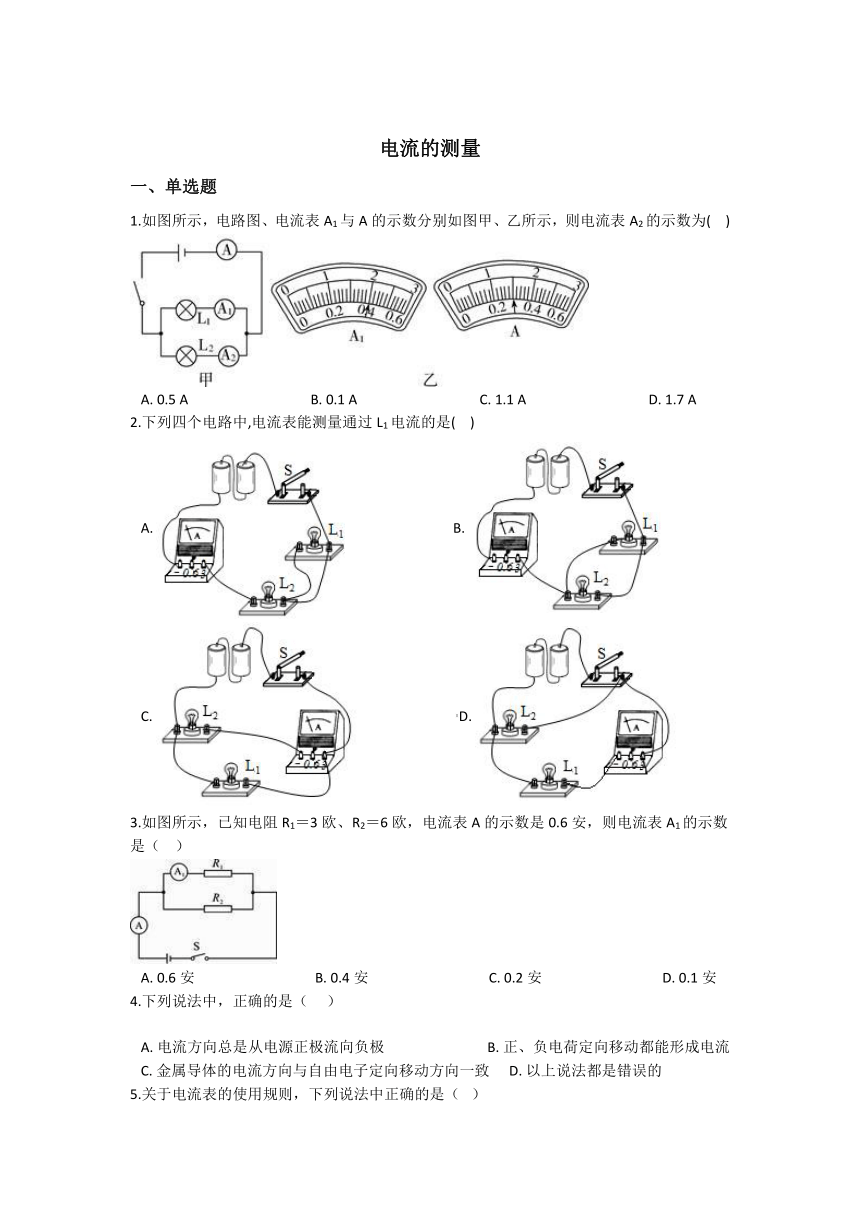

电流的测量
一、单选题
1.如图所示，电路图、电流表A1与A的示数分别如图甲、乙所示，则电流表A2的示数为( )
A. 0.5 A B. 0.1 A C. 1.1 A D. 1.7 A
2.下列四个电路中,电流表能测量通过L1电流的是( )
A. B.
C. D.
3.如图所示，已知电阻R1＝3欧、R2＝6欧，电流表A的示数是0.6安，则电流表A1的示数是（ ）
A. 0.6安 B. 0.4安 C. 0.2安 D. 0.1安
4.下列说法中，正确的是（ ）
A. 电流方向总是从电源正极流向负极 B. 正、负电荷定向移动都能形成电流
C. 金属导体的电流方向与自由电子定向移动方向一致 D. 以上说法都是错误的
5.关于电流表的使用规则，下列说法中正确的是（ ）

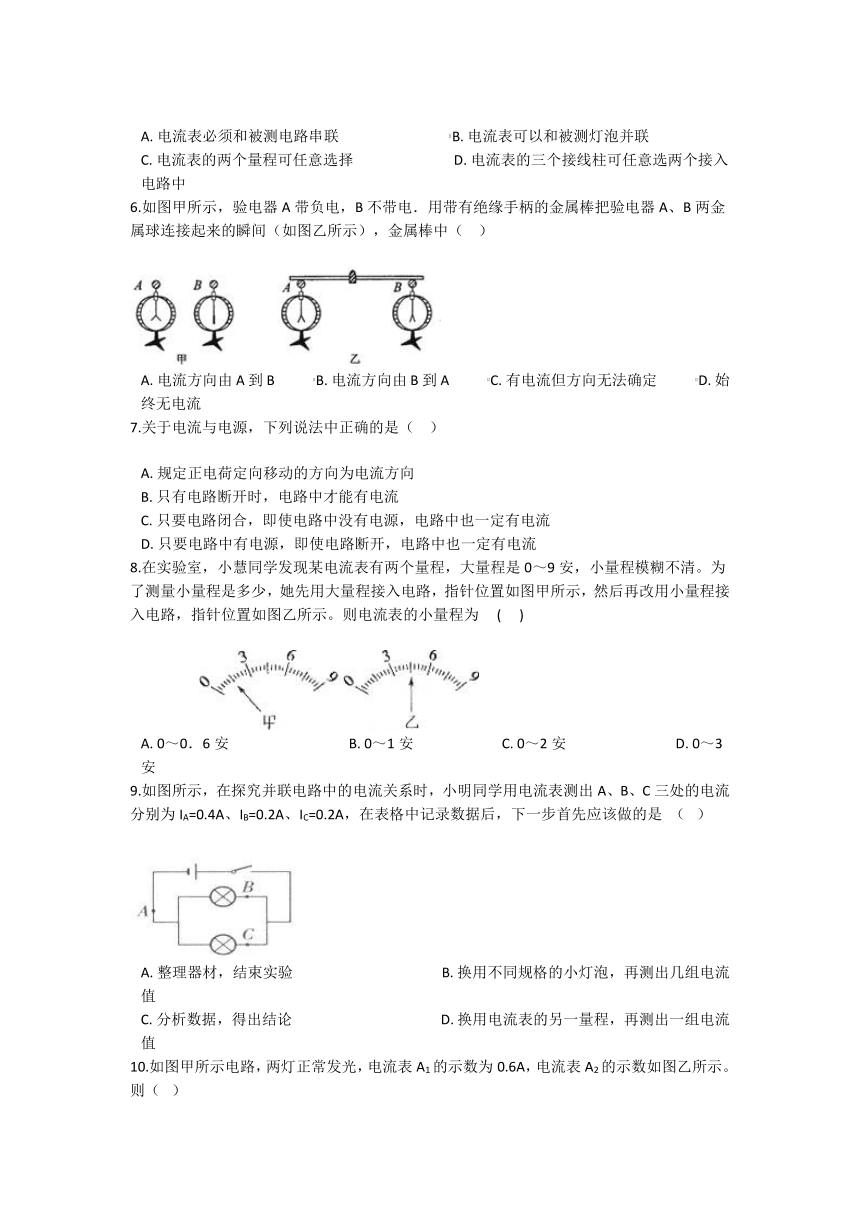

A. 电流表必须和被测电路串联 B. 电流表可以和被测灯泡并联
C. 电流表的两个量程可任意选择 D. 电流表的三个接线柱可任意选两个接入电路中
6.如图甲所示，验电器A带负电，B不带电．用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A. 电流方向由A到B B. 电流方向由B到A C. 有电流但方向无法确定 D. 始终无电流
7.关于电流与电源，下列说法中正确的是（ ）
A. 规定正电荷定向移动的方向为电流方向
B. 只有电路断开时，电路中才能有电流
C. 只要电路闭合，即使电路中没有电源，电路中也一定有电流
D. 只要电路中有电源，即使电路断开，电路中也一定有电流
8.在实验室，小慧同学发现某电流表有两个量程，大量程是0～9安，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图甲所示，然后再改用小量程接入电路，指针位置如图乙所示。则电流表的小量程为 ( )
A. 0～0．6安 B. 0～1安 C. 0～2安 D. 0～3安
9.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步首先应该做的是 （ ）
A. 整理器材，结束实验 B. 换用不同规格的小灯泡，再测出几组电流值
C. 分析数据，得出结论 D. 换用电流表的另一量程，再测出一组电流值

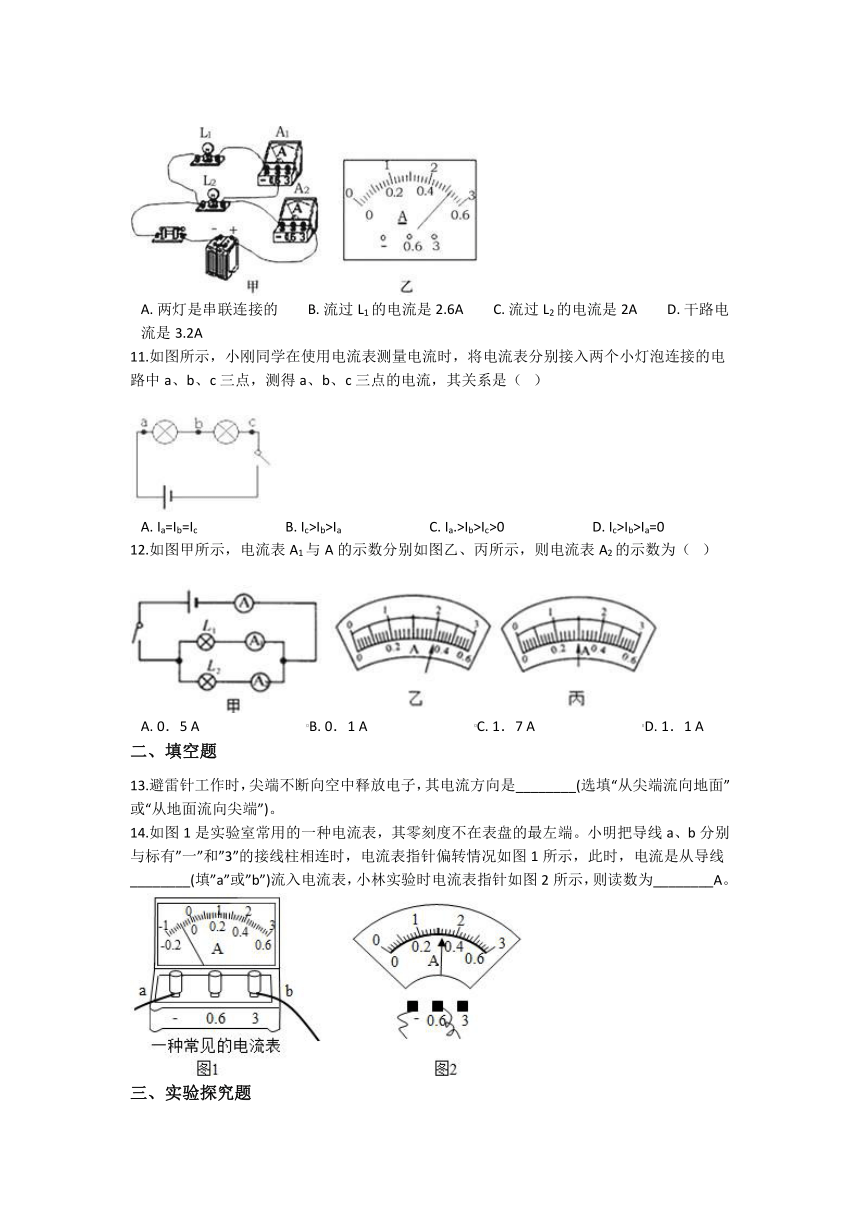

10.如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。则（ ）
A. 两灯是串联连接的 B. 流过L1的电流是2.6A C. 流过L2的电流是2A D. 干路电流是3.2A
11.如图所示，小刚同学在使用电流表测量电流时，将电流表分别接入两个小灯泡连接的电路中a、b、c三点，测得a、b、c三点的电流，其关系是（ ）
A. Ia=Ib=Ic B. Ic>Ib>Ia C. Ia.>Ib>Ic>0 D. Ic>Ib>Ia=0
12.如图甲所示，电流表A1与A的示数分别如图乙、丙所示，则电流表A2的示数为（ ）

A. 0．5 A B. 0．1 A C. 1．7 A D. 1．1 A
二、填空题
13.避雷针工作时，尖端不断向空中释放电子，其电流方向是________(选填“从尖端流向地面”或“从地面流向尖端”)。
14.如图1是实验室常用的一种电流表，其零刻度不在表盘的最左端。小明把导线a、b分别与标有”一”和”3”的接线柱相连时，电流表指针偏转情况如图1所示，此时，电流是从导线________(填”a”或”b”)流入电流表，小林实验时电流表指针如图2所示，则读数为________A。
三、实验探究题

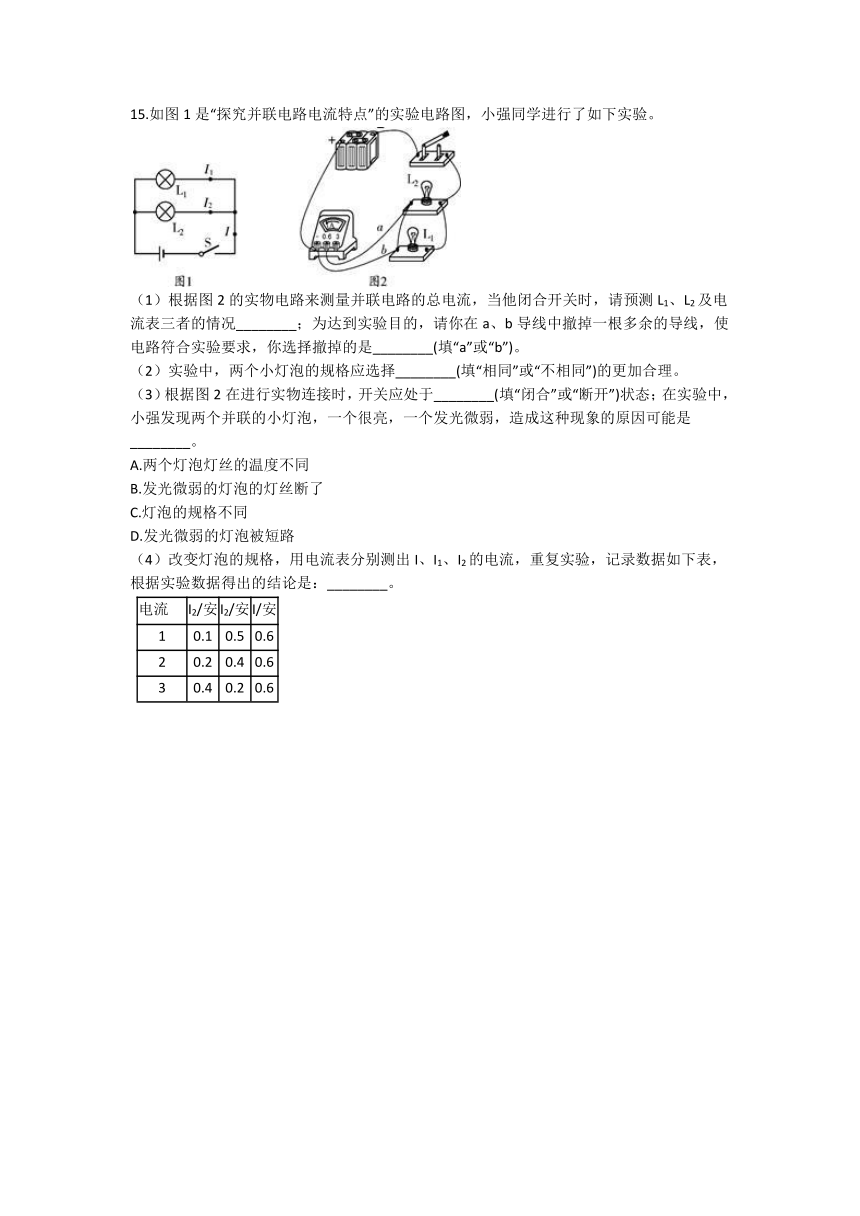

15.如图1是“探究并联电路电流特点”的实验电路图，小强同学进行了如下实验。

（1）根据图2的实物电路来测量并联电路的总电流，当他闭合开关时，请预测L1、L2及电流表三者的情况________；为达到实验目的，请你在a、b导线中撤掉一根多余的导线，使电路符合实验要求，你选择撤掉的是________(填“a”或“b”)。
（2）实验中，两个小灯泡的规格应选择________(填“相同”或“不相同”)的更加合理。
（3）根据图2在进行实物连接时，开关应处于________(填“闭合”或“断开”)状态；在实验中，小强发现两个并联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是________。
A.两个灯泡灯丝的温度不同
B.发光微弱的灯泡的灯丝断了
C.灯泡的规格不同
D.发光微弱的灯泡被短路
（4）改变灯泡的规格，用电流表分别测出I、I1、I2的电流，重复实验，记录数据如下表，根据实验数据得出的结论是：________。
电流 I2/安 I2/安 I/安
1 0.1 0.5 0.6
2 0.2 0.4 0.6
3 0.4 0.2 0.6
答案解析部分
一、单选题
1.【答案】 C
【解析】【分析】首先根据甲图比较A1和A的示数大小，然后根据乙图读出两个电流表的示数，最后根据并联电路的电流特点计算即可。
【解答】根据甲图可知，灯泡L1和L2并联，电流表A测干路电流，A1测L1的电流，A2测L2的电流。
根据I总=I1+I2可知，电流表A大于A1的示数。
根据乙图可知，当电流表A1的量程为0~0.6A时，分度值为0.02A，示数为0.4A；
当量程为0~3A时，分度值为0.1A，示数为2A；
当电流表A的量程为0~0.6A时，分度值为0.02A，示数为0.3A；
当量程为0~3A时，分度值为0.1A，示数为1.5A；
那么电流表A1的示数为0.4A，A的示数为1.5A。
那么电流表A2的示数：I2=I总-I1=1.5A-0.4A=1.1A。
故选C。

2.【答案】 C
【解析】【分析】电流表与哪个用电器串联，它就测哪个用电器的电流，据此分析即可。
【解答】A.灯泡L1和L2被短路，不能正常工作，故A错误；
B.灯泡L1和L2并联，电流表在干路上测总电流，故B错误；
C.灯泡L1和L2并联，电流表与L1串联在同一支路上，测L1的电流，故C正确；
D.灯泡L1与电流表被短路，不能正常工作，故D错误。
故选C。
3.【答案】 B
【解析】【分析】根据并联电路的电流分配特点求出电流比，进而求出通过电阻R1的电流，即为电流表A1的示数.
【解答】由电路图可知，两电阻并联，电流表A测干路电流，电流表A1测R1支路的电流．
所以，两支路的电流之比：I1：I2=R2:R1=6Ω:3Ω=2:1,
因并联电路中干路电流等于各支路电流之和，
所以，I=I1+I2=1.5I1=0.6A，所以I1=0.4安.
故答案为：B.
4.【答案】 B
【解析】【分析】本题考查电流的方向和电流的形成，要注意选项A中关于电流方向的说法。我们经常说电流方向是从正极流向负极，指的是在电源外部，而在电源内部电流方向是从负极流向正极，从而形成一个闭合回路。根据电流的方向和电流的形成来分析。
【解答】A、在电源外部，电流方向是从电源正极流向负极；而在电源内部，电流方向则是从电源负极流向正极，所以A是错误的；
B、电流是由电荷定向移动形成的，发生定向移动形成电流的可以是正电荷，可以是负电荷，或正负电荷同时向相反方向定向移动，所以B是正确的；
C、正电荷移动的方向为电流的方向，而电子是负电荷，所以金属导体的电流方向与自由电子定向移动方向相反，所以C是错误的。
故选B。
5.【答案】 A
【解析】【分析】电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正接线柱流入，负接线柱流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上。此题主要考查电流表的使用方法，这是初中物理学习的重要内容，必须掌握。
【解答】AB、使用时，电流表要与被测电路串联，故A正确，B错误；
CD、电流表有两个量程，一个公共接线柱，另外两个接线柱根据电路中电流的大小进行选择，不可以超过电流表的量程，但为了准确选择合适的量程，无论选择任何一个量程，都必须使用公共接线柱，故CD错误。
故答案为：A
6.【答案】 B
【解析】【解答】当金属棒把验电器A、B两金属球相连时，电子会发生定向移动，从A移动到B使验电器B也带上了电．由于电子带的是负电，而电流的方向是正电荷定向移动的方向，所以电流方向与电子移动的方向相反，故电流方向由B到A．故选B
【分析】电荷定向移动形成电流，电荷可以使正电荷，可以负电荷，可以是正负电荷向相反方向移动。
7.【答案】 A
【解析】【解答】物理上规定正电荷定向移动的方向为电流方向；故A正确；要想电路中有电流，电路必须是闭合的．故B错误；只要电路闭合，即使电路中没有电源，电路不会有电流，故C错误；电路断路不会有电流．故D错误；故选A
【分析】物理上规定正电荷定向移动的方向为电流方向；要想电路中有电流，电路必须是闭合的。
8.【答案】 D
【解析】【分析】因为大小量程的电流表接入的是同一电路，示数应该是相同的，首先读出大量程的示数是1.5A，然后在乙的指针位置标出1.5A，由此可以确定小量程的范围。
【解答】大量程的每一个大格是3A，每一个小格是0.3A，示数是1.5A，大小量程的电流表接入的是同一电路，示数应该是相同的，乙图中指针的位置是1.5A，所以，小量程为0～3A。
故答案为：D
9.【答案】 B
【解析】【解答】一次实验具有偶然性，不能得出普遍规律，为了得出普遍规律，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后分析实验数据，从而得出实验结论，故B正确。
故选B
【分析】实验测出了一组实验数据，具有偶然性，不能得出普遍规律，为了得出普遍规律，应进行多次实验，测出多组实验数据。
10.【答案】 C
【解析】【解答】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误；
因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从电流表指针偏转位置来看，A2偏转的比A1读数还小，所以电流表A1的量程为0～0.6A，流过L1的电流为0.6A，故B错误；
电流表A2的量程为0～3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，由于并联电路电流规律：I=I1+I2 ， 故通过灯L2的电流I2=I-I1=2.6A-0.6A=2A，故C正确D错误。
故选C
【分析】本题考查并联电路电流规律：干路电流等于个之路电流之和，即I=I1+I2。
11.【答案】 A
【解析】【解答】由图可知，两灯泡、电源与开关组成一个串联电路，在串联电路中，电流处处相等。因此电流表在三个不同的位置测得的电流值都相同。
故选A
【分析】本题考查串联电路的特点：串联电路中电流处处相等。
12.【答案】 D
【解析】【解答】电流表A测量干路电流，电流表A1测量支路电流，而电流表A的指针反而偏左，可见电流表A选择的是大量程，读数为1.5A，电流表A1选择的是小量程，读数为0.4A，则电流表A2的示数为1.5A—0.4A=1.1A。
故选D
【分析】本题考查了并联电路电流的规律，解题的关键是电流表量程的判断。
二、填空题
13.【答案】 从尖端流向地面
【解析】【分析】在金属导体中，导电的是自由电子，根据电流方向的规定分析即可。
【解答】在物理学中，将正电荷定向移动的方向规定为电流方向。因为金属导体中自由移动的是电子，所以电流的方向与自由电子移动的方向相反。避雷针工作时，尖端不断向空中释放电子，即电子移动方向为地面到尖端，那么电流方向与其相反，即从尖端流向地面。
14.【答案】 a；0.32
【解析】【分析】电流表指针向反方向偏转，说明“+”“-” 接线柱接反了，造成通过表中电流的方向相反。这样不但无法读数，还会损坏电流表。
【解答】由图知，电流表指针偏向了0刻度线的左侧，原因是正负接线柱接反了，也就是电流从导线a进入了电流表；为测量正确并且读数误差较小，需要改变进入电流表的电流方向，改接小量程，所以需要将导线a与标有“0.6”的接线柱相连，b与标有“-”的接线柱相连。图1中的电流表应该选择的是0～0.6A量程，对应的分度值为0.02A，此时电流表的示数为0.32A。
故答案为：a；0.32
三、实验探究题
15.【答案】 （1）L1亮、L2亮、电流表无示数；b
（2）不相同
（3）断开；AC
（4）I＝I1＋I2
【解析】【分析】（1）如果灯泡有电流经过，那么灯泡发光；如果电流表有电流经过，那么电流表就有示数，注意电流表是否被短路；只要将短路电流表的导线出掉即可；
（2）如果两个灯泡完全相同，那么通过它们的电流也相同；除了可以得到并联电路总电流等于各支路电流之和的结论外，还可能得到各支路电流相等，很明显，这是错误的；
（3）在连接电路时，为了防止电路忽通忽断，以至于对灯泡造成损坏，所以开关应该断开；灯泡的亮度与它的实际功率大小有关，且灯泡越亮，灯丝的温度越高；
（4）将每组中的I1和I2相加，然后与第三列的I进行比较即可。
【解答】（1）如下图所示：
当他闭合开关时，请预测L1、L2及电流表三者的情况： L1亮、L2亮、电流表无示数；
根据上图可知，因为导线b将电流表短路，干路电流才没有经过电流表，所以要使电路符合要求，选择撤掉的导线是b；
（2）实验中，两个小灯泡的规格应选择不相同的更加合理。
（3）根据图2在进行实物连接时，开关应处于断开状态；
A.较亮的灯泡温度高，较暗的灯泡灯丝温度低，故A正确；
B.发光微弱，说明有电流，但是电流较小，因此不可能灯丝断了，故B错误；
C.灯泡的规格不同，那么电压相同时的功率就不同，因此亮度不同，故C正确；
D.如果灯泡被短路，那么灯泡肯定不发光，故D错误。
故选AC。
（4）将每组中的I1和I2相加，结果都等于电流I，因此得到结论：在并联电路中， I＝I1＋I2。
