第十六章 第2节 串、并联电路中电压的规律素养提升练习-2021-2022学年人教版九年级物理全一册（有答案）

人教版九年级物理素养提升
第十六章 第2节 串、并联电路中电压的规律

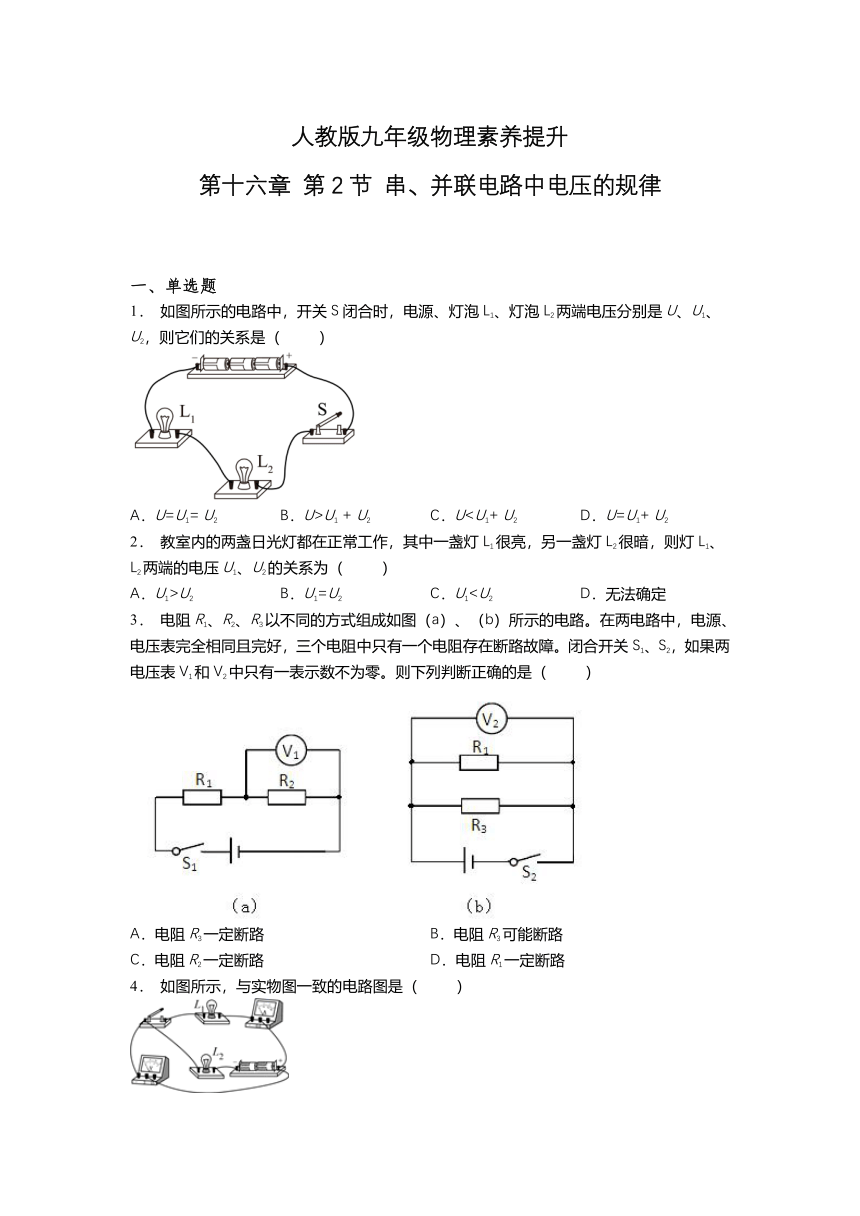

一、单选题
1． 如图所示的电路中，开关S闭合时，电源、灯泡L1、灯泡L2两端电压分别是U、U1、U2，则它们的关系是（ ）
A．U=U1= U2 B．U>U1 + U2 C．U2． 教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（ ）
A．U1>U2 B．U1=U2 C．U13． 电阻R1、R2、R3以不同的方式组成如图（a）、（b）所示的电路。在两电路中，电源、电压表完全相同且完好，三个电阻中只有一个电阻存在断路故障。闭合开关S1、S2，如果两电压表V1和V2中只有一表示数不为零。则下列判断正确的是（ ）
A．电阻R3一定断路 B．电阻R3可能断路
C．电阻R2一定断路 D．电阻R1一定断路

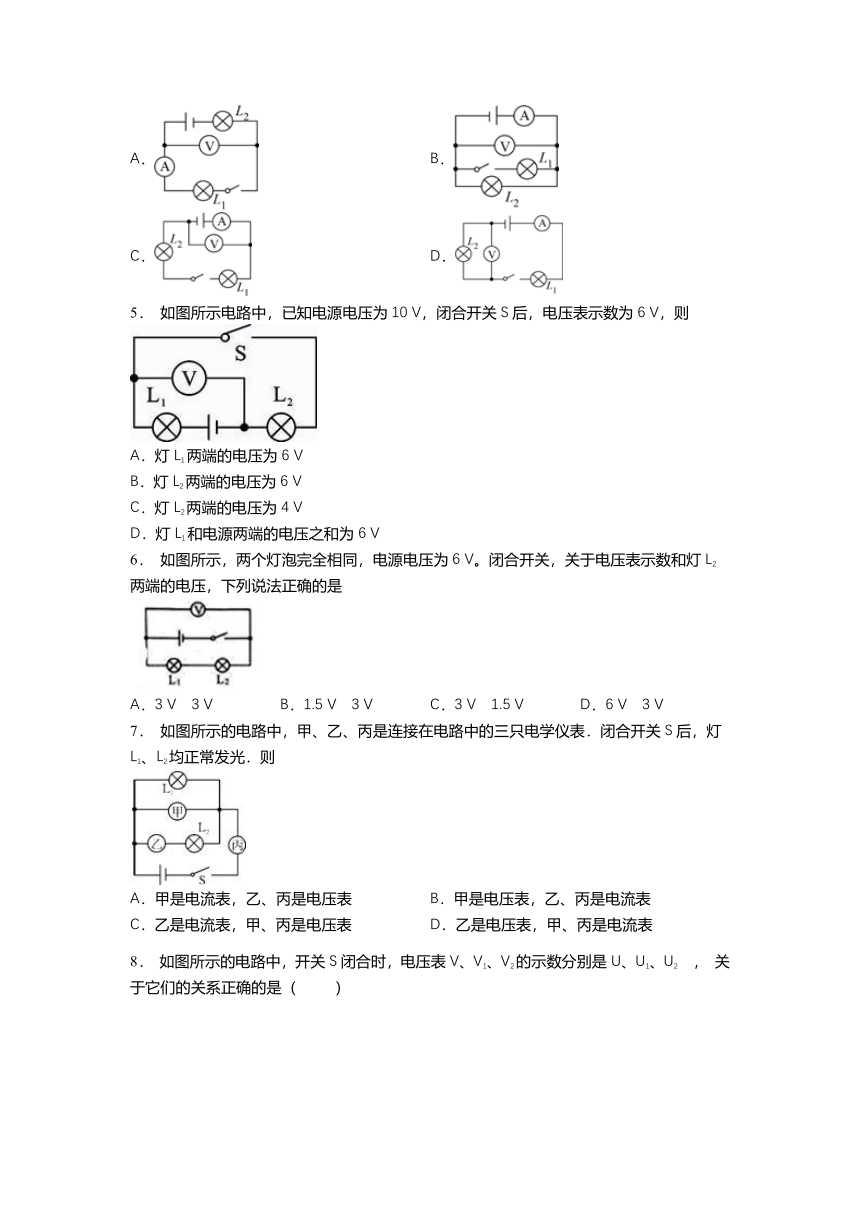

4． 如图所示，与实物图一致的电路图是（ ）
A． B．
C． D．
5． 如图所示电路中，已知电源电压为10 V，闭合开关S后，电压表示数为6 V，则
A．灯L1两端的电压为6 V
B．灯L2两端的电压为6 V
C．灯L2两端的电压为4 V
D．灯L1和电源两端的电压之和为6 V
6． 如图所示，两个灯泡完全相同，电源电压为6 V。闭合开关，关于电压表示数和灯L2两端的电压，下列说法正确的是
A．3 V 3 V B．1.5 V 3 V C．3 V 1.5 V D．6 V 3 V
7． 如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则
A．甲是电流表，乙、丙是电压表 B．甲是电压表，乙、丙是电流表
C．乙是电流表，甲、丙是电压表 D．乙是电压表，甲、丙是电流表

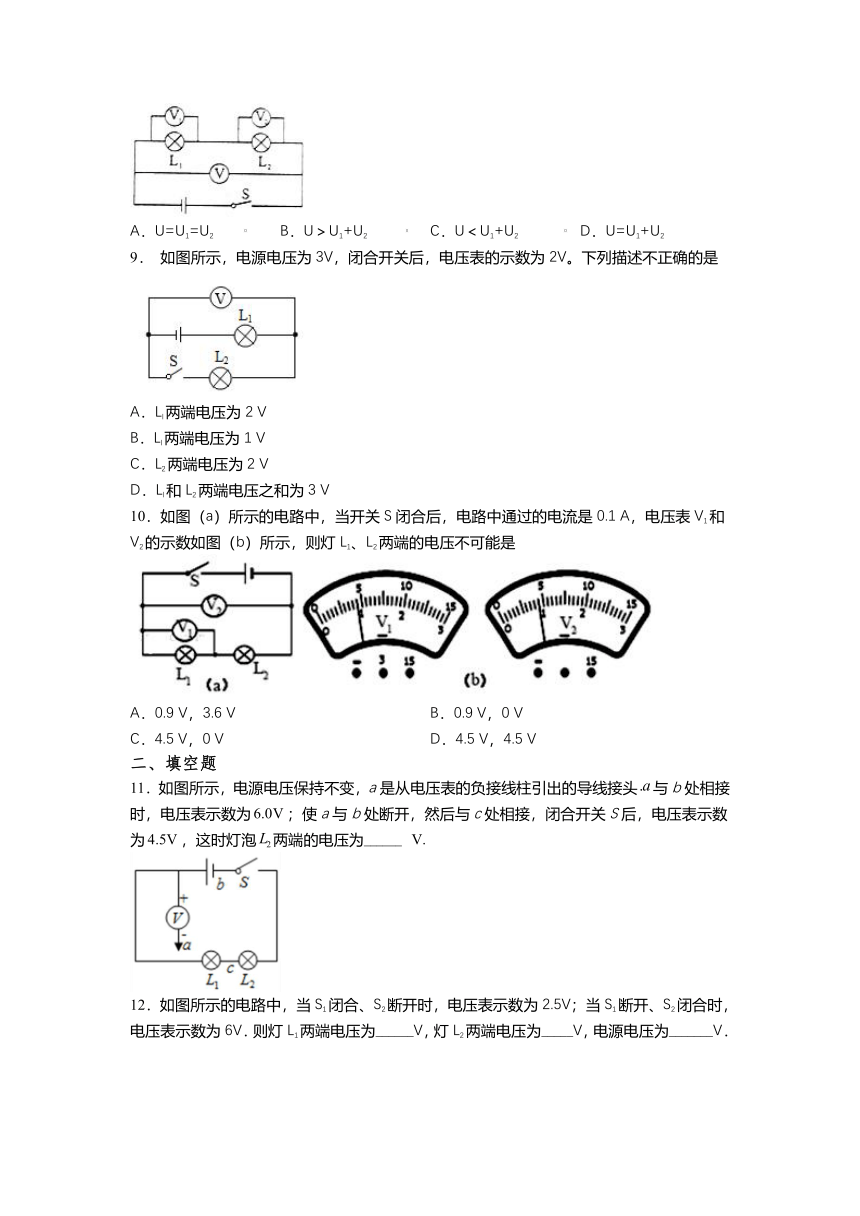

8． 如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2 ， 关于它们的关系正确的是（ ）
A．U=U1=U2 B．U＞U1+U2 C．U＜U1+U2 D．U=U1+U2
9． 如图所示，电源电压为3V，闭合开关后，电压表的示数为2V。下列描述不正确的是
A．Ll两端电压为2 V
B．Ll两端电压为1 V
C．L2两端电压为2 V
D．Ll和L2两端电压之和为3 V
10．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是
A．0.9 V，3.6 V B．0.9 V，0 V
C．4.5 V，0 V D．4.5 V，4.5 V
二、填空题
11．如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头与b处相接时，电压表示数为；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为，这时灯泡两端的电压为______
12．如图所示的电路中，当S1闭合、S2断开时，电压表示数为2.5V；当S1断开、S2闭合时，电压表示数为6V．则灯L1两端电压为______V，灯L2两端电压为_____V，电源电压为_______V．
13．如图所示电路中，电源是由两节铅蓄电池组成。当只闭合开关S2时，电压表的示数是1V，则灯L2两端的电压为_______V；若开关S1、S2同时闭合，L1两端的电压为______V， L3两端的电压为______V。
14．如图所示电路，电源电压为4.5V，开关闭合后电压表的示数为2.5V，则灯L1两端的电压为_________V，灯L2两端的电压为_________V．
15．一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作电压是12V，则应将________个小彩灯________（填“串”或“并”）联接在家庭电路两端。
16．如图所示，是李华同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时两只电压表的指针恰好指在同一位置处，电压表V1 和V2 的示数之比是_________，选择0~15V 量程的电压表是_________。
17．如图当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4 V和2.5 V，则电源电压为 ______ V，灯L1两端的电压为 ______ V，灯L2两端的电压为 ______ V．
18．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
19．如图所示，电源电压为6V，若S闭合，电压表的示数为2.5V，则L2两端的电压U2=_____V；若S断开，电压表的示数为_____V．
20．图中三盏灯两端的电压都是2V，开关闭合后，电压表的M接线柱分别接到a、b、c、d四点时，电压表的示数分别是_______V，______ V，_______V，________V。
三、实验题
21．小明为探究并联电路中电压的规律，进行了以下探究，请你帮他归纳结论和进行评估：
(1)提出问题：并联电路中，各电灯两端的电压有什么关系；
(2)设计实验：小明用两个完全相同的小灯泡组成如图所示的并联电路，用电压表分别测量两个灯泡L1、L2以及电源两端的电压；
(3)进行实验：按照如图所示的电路图连接电路，进行实验测量，记录实验数据，测得两个灯泡L1、L2以及电源两端的电压均为3V；
(4)小明由此得出实验结论：___________________________________________；
(5)实验评估：你认为本次实验存在的不足是什么？_______________；
(6)小明应如何改进本实验 ___________？
22．李芳同学在对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：
A．按如图所示的电路图连接好电路；
B．闭合开关S，用电压表测出L1两端的电压；
C．在测L2两端的电压时，李小芳同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
D．测出AC间的电压．
（1）对小芳同学以上实验操作评价是：
①在拆接电路时，开关应该 ______ ；
②小芳同学用上面的方法 ______ （能、不能）测出L2两端的电压？为什么？ ______
（2）李芳同学改正后，要用电压表测灯L2两端的电压，连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
（_______）
（3）改正电路后，闭合开关，电压表示数如图乙所示，电压表的示数为 ______ V，若电源电压为3V，则灯L1两端的电压是 ______ V．
人教版九年级物理素养提升 第十六章 第2节 串、并联电路中电压的规律
（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B D A B D B D A D
二、填空题
11．
12．2.5V 3.5V 6V
13． 3 1 4
14．2.5 2
15．19 串
16．1∶5 V2
17．4 1.5 2.5
18． 3 2
19．3.5 6
20． 0 2 4 6
三、实验题
21．在并联电路中，各支路两端的电压相等实验中采用两个完全相同的小灯泡，使实验存在特殊性，影响结论的普遍性(或只做一次实验便得出结论，不科学)用不同规格的小灯泡多测几组数据。
22．断开 不能 电压表正负接线柱接反了 1.2 1.8
