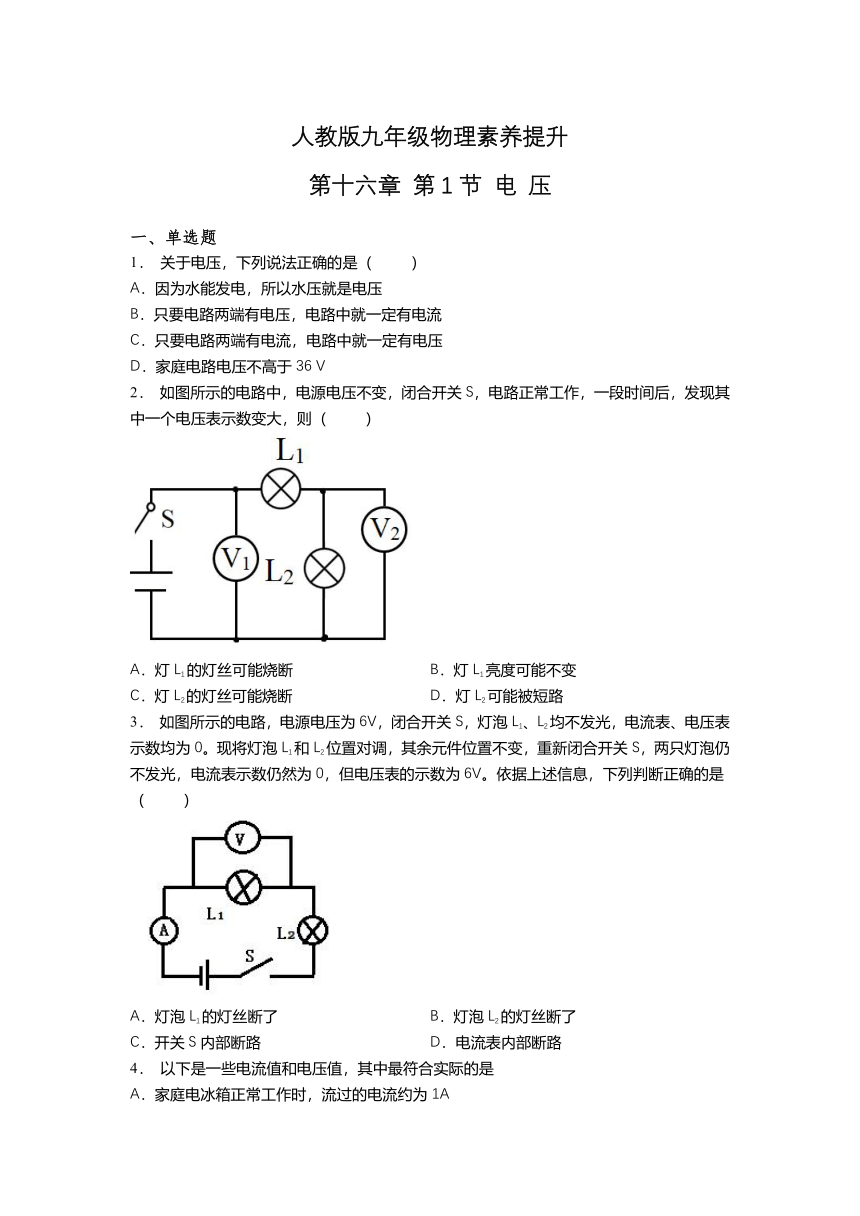

人教版九年级物理素养提升
第十六章 第1节 电 压
一、单选题
1． 关于电压，下列说法正确的是（ ）
A．因为水能发电，所以水压就是电压
B．只要电路两端有电压，电路中就一定有电流
C．只要电路两端有电流，电路中就一定有电压
D．家庭电路电压不高于36 V
2． 如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯L1的灯丝可能烧断 B．灯L1亮度可能不变
C．灯L2的灯丝可能烧断 D．灯L2可能被短路
3． 如图所示的电路，电源电压为6V，闭合开关S，灯泡L1、L2均不发光，电流表、电压表示数均为0。现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S，两只灯泡仍不发光，电流表示数仍然为0，但电压表的示数为6V。依据上述信息，下列判断正确的是（ ）
A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了
C．开关S内部断路 D．电流表内部断路
4． 以下是一些电流值和电压值，其中最符合实际的是
A．家庭电冰箱正常工作时，流过的电流约为1A
B．电影放映厅内的中央空调正常工作时，流过的电流约为2A
C．发生闪电时，云层间的电压约为220V
D．手机电池电压约为1.5V
5． 手机电池充电电压最接近下列哪个电压值
A．220V B．36V C．5V D．380V
6． 下面是四位同学就电源、电压、电流所提出的看法，其中你认为错误的是（ ）
A．小帅：电源是提供电压的装置
B．小月：电路中有了电源，但不一定会形成电流
C．小星：干电池是将化学能转化为电能的装置
D．小薇：电流是形成电压的原因
7． 下列说法中正确的是（ ）
A．电路中只要有电压，就一定会有电流
B．电压是产生电流的必要条件
C．电路中有电源就一定会有持续电流
D．通过导体的电压是形成电流的原因
8． 如图所示，闭合开关后两灯均能发光，则
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙均为电流表
D．甲、乙均为电压表
9． 如图所示各电路图中，电流表和电压表使用均正确的是图（ ）
A． B．
C． D．
10．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在
A．a、b之间，a与电压表“+”接线柱连接
B．a、b之间，b与电压表“+”接线柱连接
C．c、d之间，c与电压表“+”接线柱连接
D．c、d之间，d与电压表“+”接线柱连接
二、填空题
11．如图所示，电压表的示数是___________V。
12．如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是 _____ ，测量范围是 ______ ，示数为 ________ 。
13．如图所示，甲、乙分别为测量同一电路两个用电器的两端电压示数，由此可以断定该电路的连接方式________（填“一定是并联”“一定是串联”或“可能是并联”），甲电压表的示数为________V，乙电压表的示数为________V．
14．电压是形成 _________的原因，一节普通干电池的电压 ______ V，家庭照明电路的电压是_______ V，对人体来说安全电压 ________ V ，电源是提供_________ 的装置。
15．如图的电路中，测电源电压的是_____表，闭合电键，V1、V2表示数如图所示，由如图、2中的信息可知，灯L1两端的电压是_____伏，灯L2两端的电压是_____伏．
16．二节普通5号干电池的电压是__伏，我国家庭电路的电压是__伏，马路上的路灯有一盏坏了其他灯却不受影响，说明：路灯之间一定是__联的（选填“串”或“并”）．
17．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示．再测L2两端电压时，只将电压表接A端改接C端，这种接法______（填“正确”或“不正确”）．理由是______．
18．对人体安全的电压________V，我国家庭中电视两端的电压是________V．
19．亲爱的同学：你会使用下面的实验仪器吗？如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是______，测量范围是_____，示数为______。
20．普通公路上照明的路灯其电压为__________伏，这个电压是属于__________（选填“高"或“低"）压；大桥上的路灯可以同时亮起、同时熄灭，路灯之间是__________（选填“串联"或“并联”）连接的。
人教版九年级物理素养提升 第十六章 第1节 电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C B A C D B【 B D A
二、填空题
11．4
12．电压 0~2.5V 1V
13．一定是串联 1.2 12
14．电流 1.5 220 不高于36 电压
15．V1电压 2.3 1.7
16．3；220；并．
17．不正确 电压表的正、负接线柱接反了
18．不高于36 220
19． 电压 0～10V 4V
20．220 低 并联
