第十七章 第1节 电流与电压和电阻的关系素养提升练习-2021-2022学年人教版九年级物理全一册（有答案）

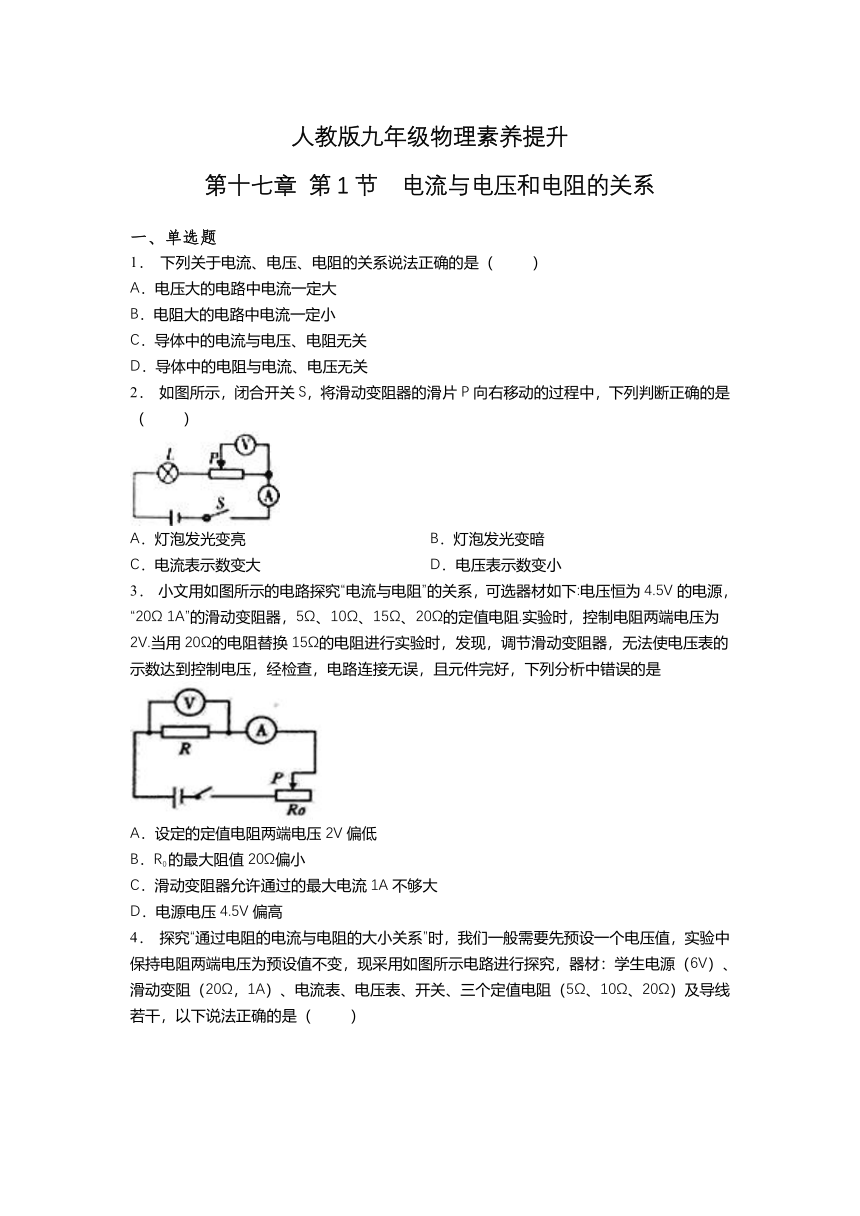

人教版九年级物理素养提升
第十七章 第1节 电流与电压和电阻的关系
一、单选题
1． 下列关于电流、电压、电阻的关系说法正确的是（ ）
A．电压大的电路中电流一定大
B．电阻大的电路中电流一定小
C．导体中的电流与电压、电阻无关
D．导体中的电阻与电流、电压无关
2． 如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是（ ）
A．灯泡发光变亮 B．灯泡发光变暗
C．电流表示数变大 D．电压表示数变小
3． 小文用如图所示的电路探究“电流与电阻”的关系，可选器材如下:电压恒为4.5V的电源，“20Ω 1A”的滑动变阻器，5Ω、10Ω、15Ω、20Ω的定值电阻.实验时，控制电阻两端电压为2V.当用20Ω的电阻替换15Ω的电阻进行实验时，发现，调节滑动变阻器，无法使电压表的示数达到控制电压，经检查，电路连接无误，且元件完好，下列分析中错误的是
A．设定的定值电阻两端电压2V偏低
B．R0的最大阻值20Ω偏小
C．滑动变阻器允许通过的最大电流1A不够大
D．电源电压4.5V偏高

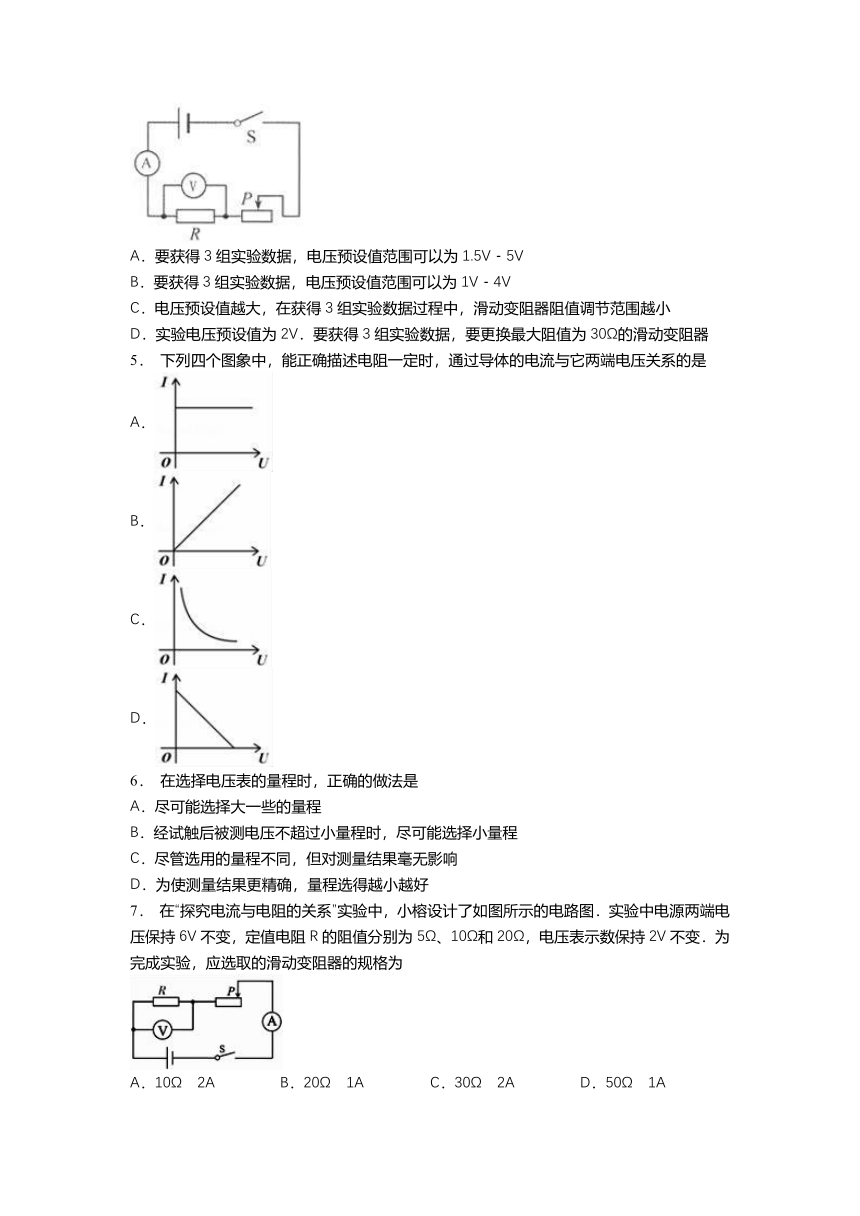

4． 探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（ ）
A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5V
B．要获得3组实验数据，电压预设值范围可以为1V﹣4V
C．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小
D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器
5． 下列四个图象中，能正确描述电阻一定时，通过导体的电流与它两端电压关系的是
A．
B．
C．
D．
6． 在选择电压表的量程时，正确的做法是
A．尽可能选择大一些的量程
B．经试触后被测电压不超过小量程时，尽可能选择小量程
C．尽管选用的量程不同，但对测量结果毫无影响
D．为使测量结果更精确，量程选得越小越好
7． 在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为
A．10Ω 2A B．20Ω 1A C．30Ω 2A D．50Ω 1A

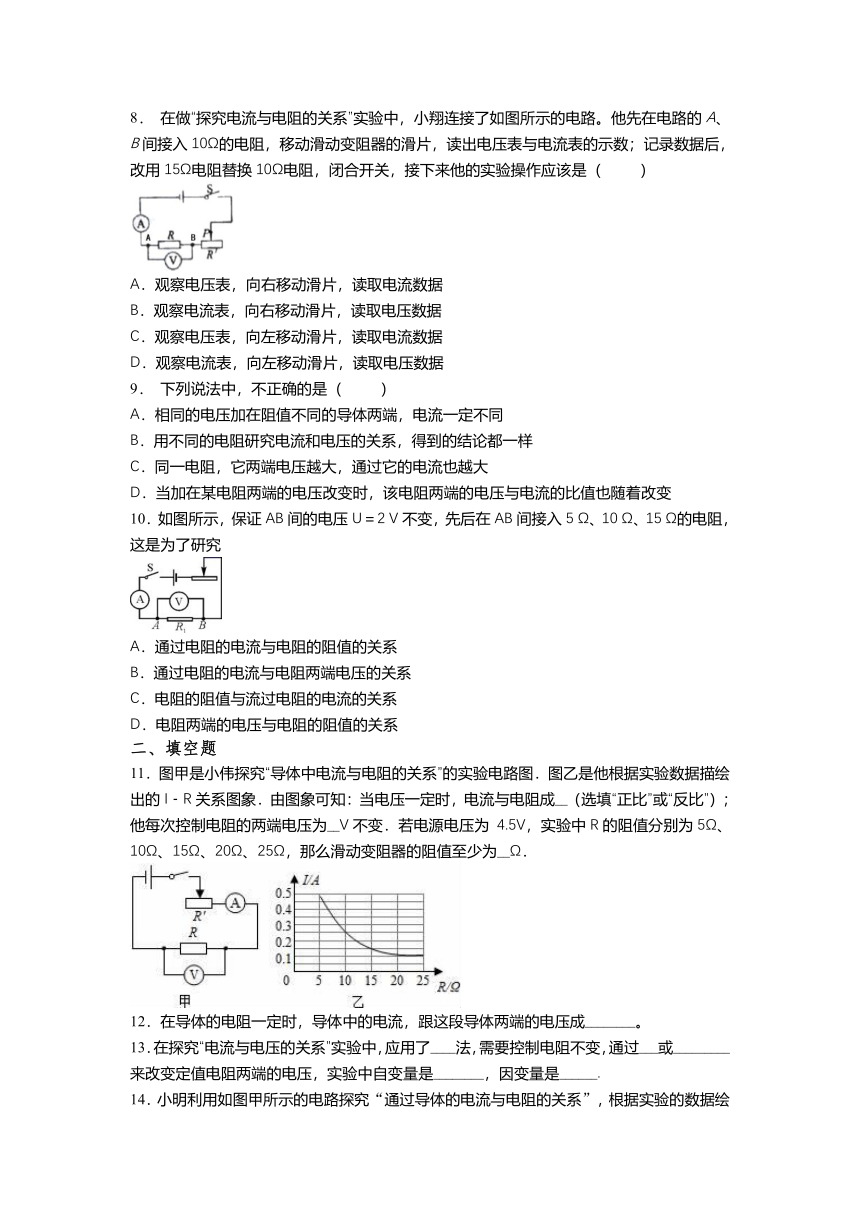

8． 在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路。他先在电路的A、B间接入10Ω的电阻，移动滑动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（ ）
A．观察电压表，向右移动滑片，读取电流数据
B．观察电流表，向右移动滑片，读取电压数据
C．观察电压表，向左移动滑片，读取电流数据
D．观察电流表，向左移动滑片，读取电压数据
9． 下列说法中，不正确的是（ ）
A．相同的电压加在阻值不同的导体两端，电流一定不同
B．用不同的电阻研究电流和电压的关系，得到的结论都一样
C．同一电阻，它两端电压越大，通过它的电流也越大
D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变
10．如图所示，保证AB间的电压U＝2 V不变，先后在AB间接入5 Ω、10 Ω、15 Ω的电阻，这是为了研究
A．通过电阻的电流与电阻的阻值的关系
B．通过电阻的电流与电阻两端电压的关系
C．电阻的阻值与流过电阻的电流的关系
D．电阻两端的电压与电阻的阻值的关系
二、填空题
11．图甲是小伟探究“导体中电流与电阻的关系”的实验电路图．图乙是他根据实验数据描绘出的I﹣R关系图象．由图象可知：当电压一定时，电流与电阻成__（选填“正比”或“反比”）；他每次控制电阻的两端电压为__V不变．若电源电压为 4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，那么滑动变阻器的阻值至少为__Ω．
12．在导体的电阻一定时，导体中的电流，跟这段导体两端的电压成________。
13．在探究“电流与电压的关系”实验中，应用了____法，需要控制电阻不变，通过___或_________来改变定值电阻两端的电压，实验中自变量是________，因变量是______.
14．小明利用如图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣1/R图象如图乙所示，分析图象可知，当导体的电阻为________Ω时，通过它的电流为0.2A；当接入电路的电阻为R1时，通过它的电流为0.25A，接入电路的电阻为R2时通过它的电流为0.5A，则R1：R2=________；实验过程中，小明控制导体两端的电压为________V．
15．探究“电流与电压、电阻关系”的实验时，小红和小东设计了甲、乙二种方案（如图）来探究“电流与电压的关系”．你认为图甲和图乙两种方案中可行的是________，理由是：________．
16．小月探究“电路中电阻箱两端电压U 与通过它的电流I 的关系”时，记录的实验数据如表。请根据表中数据归纳判断：当I＝0.3A时，U＝______V。
I/A 0.6 0.8 1.0 1.2 1.4 1.6
U/V 9 8 7 6 5 4
17．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I-图象，如图乙所示。分析图象可知,当导体的电阻为___Ω时，通过它的电流为0.2 A；当电流分别为0.25 A和0.5 A时,接入电路的导体的电阻之比为____；实验过程中,小明控制导体两端的电压为____V。
18．图是“探究电流与电阻的关系”的电路图．将5Ω的定值电阻接入图中A、B两点间，正确操作后，电流表的示数为0.40A．接下来的操作是：断开开关，将5Ω的定值电阻更换为10Ω的定值电阻，再将滑动变阻器的滑片P移到最___（选填“左”或“右”）端，然后闭合开关，移动滑片P，使电压表示数为_____V时，读出电流表的示数．
19．如图是电阻RA和RB两端电压与电流的U—I图像，如果将RA和RB串联起来，它们两端电压之比为__________；如果将RA和RB并联起来，通过它们的电流之比为__________．
20．小云在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理画出如图所示的图像。由图像可得，通过导体甲的电流与其两端的电压成______比；导体乙的阻值是______Ω；若将导体甲、乙并联接到电压为2V的电源上，则干路中的电流为______A。
三、实验题
21．小明探究“电流跟电阻的关系”的实验电路如图甲所示．
（1）图甲中的a是_______表，b是________表．
（2）连接电路后，闭合开关，两表均有示数，但无论怎样调节滑动变阻器的滑片，两电表示数均保持不变，其原因可能是_____________________（写出一个即可）．
（3）排除故障后继续实验．闭合开关，移动滑动变阻器滑片，当5Ω的电阻两端电压为1.5V时，电流表的示数（如图乙所示）为_________A．
（4）再分别换接10Ω、15Ω的电阻，重复上述实验，得到表中的实验数据，分析数据可得出结论：保持电压不变时，导体中的电流跟导体的电阻成________比．
22．在“探究电流与电阻关系”的实验中，庆宝连接的电路如图甲所示
（1）实验前，检查电路发现连接出错，请在图中用笔画线代替导线改正错误．要求：滑动变阻器滑片向右滑动时电流表示数变小．（若需去掉导线，可在要去掉的导线上打“x”）
（____）
（2）改正后，用5Ω电阻进行实验，电压表示数为U时，电流表示数I1如图乙，是_____A，之后，用10Ω电阻替换5Ω电阻继续实验，发现电压表指针偏转超量程，电流表有示数，他操作中存在的问题是_____．
（3）庆宝正确测量了三组数据（如图表），他还想用手边200Ω电阻获取第四组数据，他只依据表中信息就发现此电阻不适合，请根据表中信息写出实验结论，并写出分析200Ω电阻不适合的原因．
U
次数 电阻/Ω 电流/A
1 5 I1
2 10 0.3
3 15 0.2
人教版九年级物理素养提升 第十七章 第1节 电流与电压和电阻的关系
（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D C C B B D A D A
二、填空题
11．反比 2.5 20
12．正比
13．控制变量 调节滑动变阻器滑片 改变电池节数 电阻两端的电压 通过电阻的电流
14．102：12
15．乙 甲图不能控制电阻不变（或乙图能控制电阻不变）
16．10.5
17．10 2∶1 2
18．右 2
19．2:1 1:2
20．正 10 0.6
三、实验题
21．（1）电压、电流 （2）变阻器接成定值电阻（2分） （3）0.3 （4）反
22． 0.6 更换电阻后，没有把滑动变阻器的滑片移动到B端，就闭合了开关 导体两端电压一定时，通过它的电流与它的电阻R成反比,此时的电流小于电流表的分度值，误差太大
