第十五章 第2节 电流和电路素养提升练习2021-2022学年人教版九年级物理全一册（有答案）

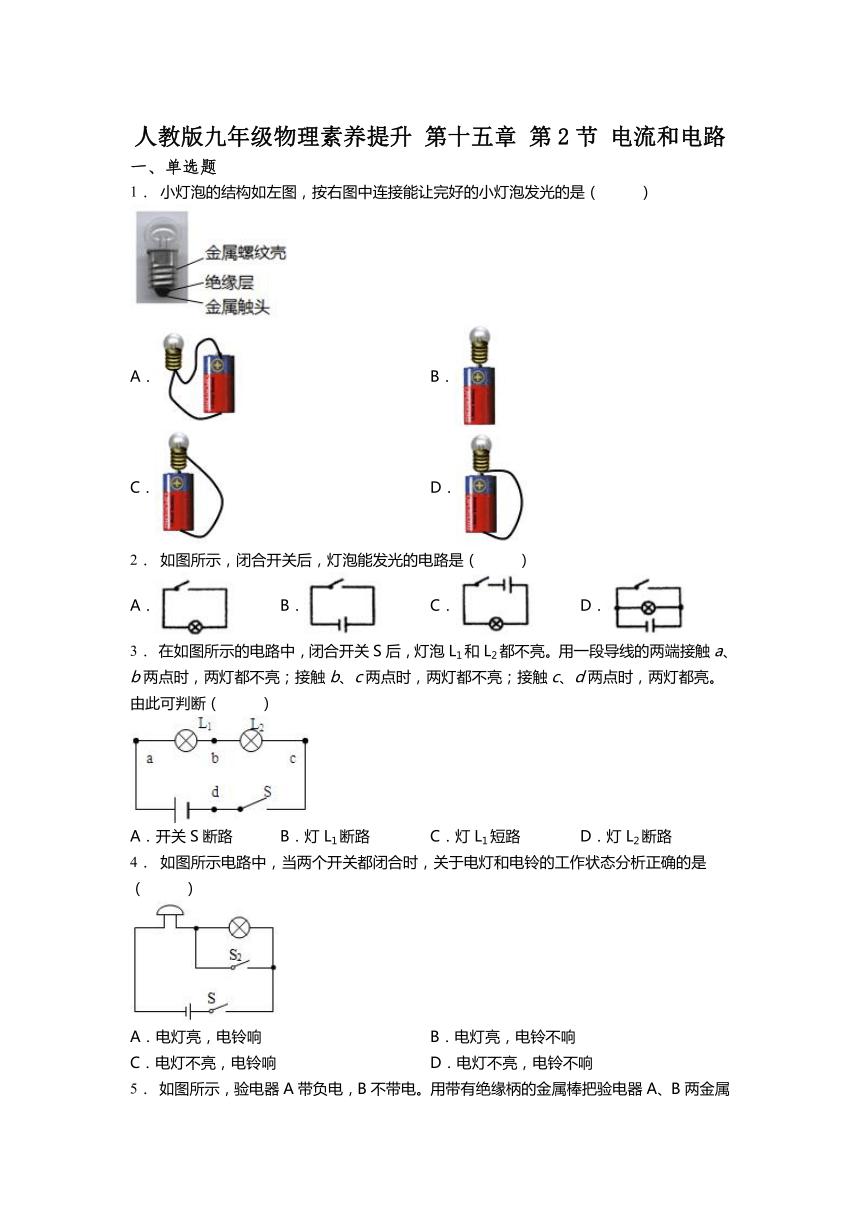

人教版九年级物理素养提升 第十五章 第2节 电流和电路
一、单选题
1． 小灯泡的结构如左图，按右图中连接能让完好的小灯泡发光的是（ ）
A． B．
C． D．
2． 如图所示，闭合开关后，灯泡能发光的电路是（ ）
A． B． C． D．
3． 在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。由此可判断（ ）
A．开关S断路 B．灯L1断路 C．灯L1短路 D．灯L2断路
4． 如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（ ）
A．电灯亮，电铃响 B．电灯亮，电铃不响
C．电灯不亮，电铃响 D．电灯不亮，电铃不响

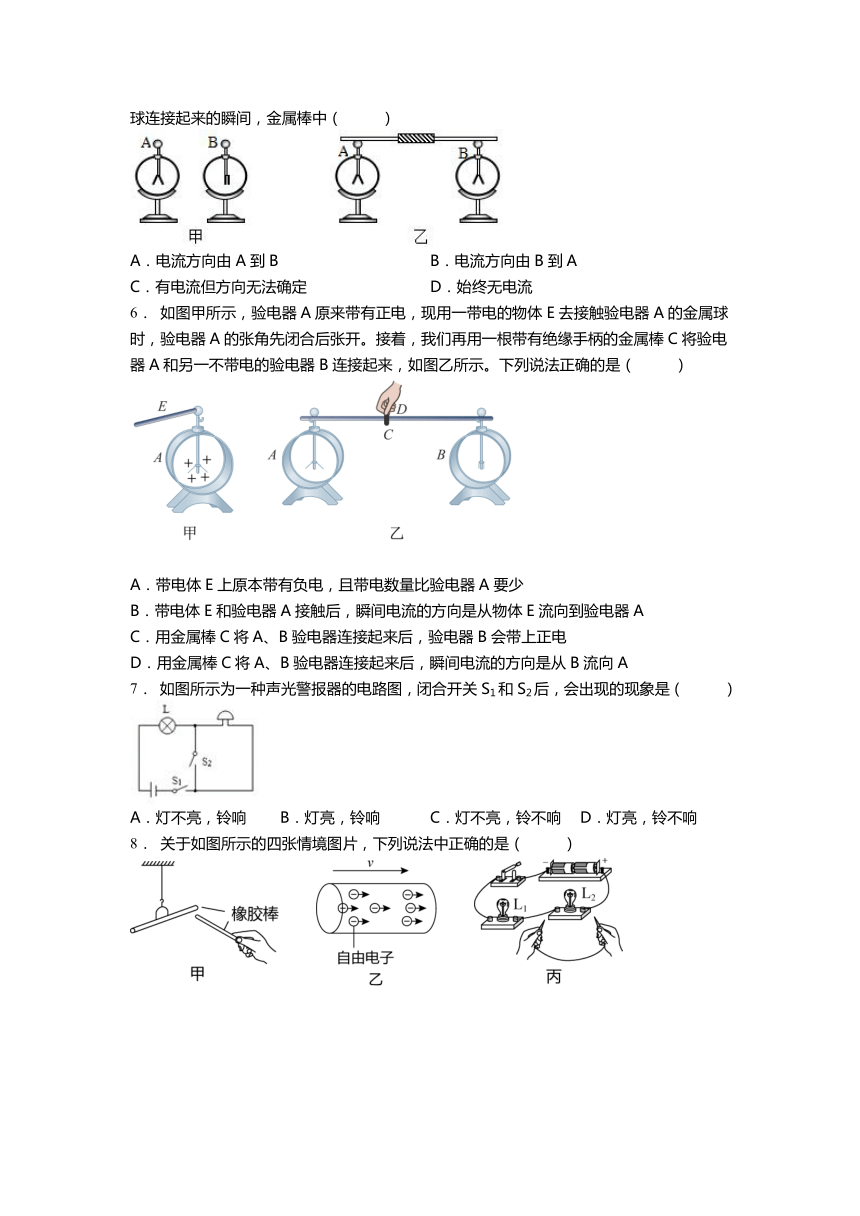

5． 如图所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
6． 如图甲所示，验电器A原来带有正电，现用一带电的物体E去接触验电器A的金属球时，验电器A的张角先闭合后张开。接着，我们再用一根带有绝缘手柄的金属棒C将验电器A和另一不带电的验电器B连接起来，如图乙所示。下列说法正确的是（ ）
A．带电体E上原本带有负电，且带电数量比验电器A要少
B．带电体E和验电器A接触后，瞬间电流的方向是从物体E流向到验电器A
C．用金属棒C将A、B验电器连接起来后，验电器B会带上正电
D．用金属棒C将A、B验电器连接起来后，瞬间电流的方向是从B流向A
7． 如图所示为一种声光警报器的电路图，闭合开关S1和S2后，会出现的现象是（ ）
A．灯不亮，铃响 B．灯亮，铃响 C．灯不亮，铃不响 D．灯亮，铃不响

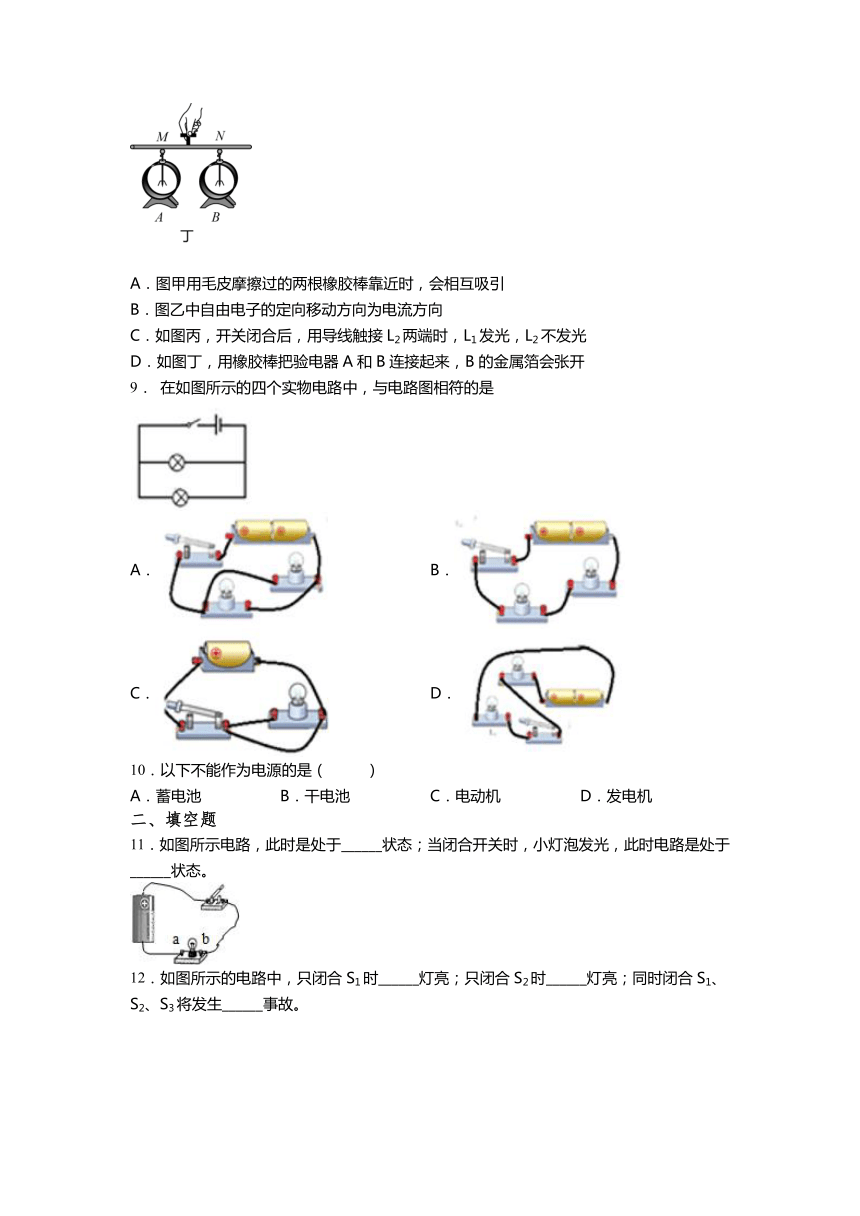

8． 关于如图所示的四张情境图片，下列说法中正确的是（ ）
　　 　　 　　
A．图甲用毛皮摩擦过的两根橡胶棒靠近时，会相互吸引
B．图乙中自由电子的定向移动方向为电流方向
C．如图丙，开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D．如图丁，用橡胶棒把验电器A和B连接起来，B的金属箔会张开
9． 在如图所示的四个实物电路中，与电路图相符的是
A． B．
C． D．
10．以下不能作为电源的是（ ）
A．蓄电池 B．干电池 C．电动机 D．发电机
二、填空题
11．如图所示电路，此时是处于______状态；当闭合开关时，小灯泡发光，此时电路是处于______状态。
12．如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。
13．如图，小明取两个相同的验电器A和B，首先将毛皮摩擦过的橡胶棒接触验电器A，再用带有绝缘手柄的金属棒把A和B连接起来，则金属棒中瞬间电流方向为______（选填“A到B”或“B到A”）。
14．把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路。当A、B两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。（酒精灯外焰温度约450℃）请回答下列问题：
(1)如图所示，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流_____，②其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电源_____（各空白均选填“变大”、“变小”、“不变”、“变为零”）；
(2)这样的热电偶实际上是一个电源，它的电能是由_____能转化而来，热电偶电路可以把温度信号换成_____信号。
15．小红同学在连接电路时发现。刚接好最后一根导线，灯泡就亮了，由此可知在连接电路时，他忘了_______。
16．如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。
17．______是形成电流的原因。______提供电压的装置。有电流______（填“一定”或“不一定”）有电压，但是有电压______（填“一定”或“不一定”）有电流，还必须是____________。
18．如图所示，新能源汽车在充电时，其车载蓄电池相当于基本电路的__________，充电过程是将电能转化为__________能。
19．金属中电流是_________的定向移动形成的，它带___电，金属中的电流方向跟____________定向移动的方向相反。正电荷、负电荷或正、负电荷同时定向移动都能形成电流，只是电流方向与________电荷定向移动方向相同，与________电荷定向移动方向相反。
20．在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____．
人教版九年级物理素养提升 第十五章 第2节 电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C A C B D D C A C
二、填空题
11．开路 通路
12．L2 L1、L2 短路
13．B到A
14．变小 变为零 内 电
15．断开开关
16．正 金属球到金属箔片
17．电压 电源 一定 不一定 闭合回路
18．用电器 化学能
19．自由电子 负 正电荷 正 负
20．L2和L3 L1和L3
