第十五章 第5节 串、并联电路中电流的规律素养提升2021－2022学年人教版九年级物理（有答案）

人教版九年级物理素养提升
第十五章 第5节 串、并联电路中电流的规律
一、单选题
1． 如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（ ）
A．1.5A 0.3A B．0.3A 1.2A C．1.2A 0.3 A D．0.3A 1.5 A
2． 如图是某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。当电源开关S1闭合时，指示灯亮起；人站在平衡车踏板上，开关S2自动闭合时，电动机才能启动，开始运动；紧急情况时，S1自动断开，电动机停止工作。下列电路图中符合上述要求的是（ ）
A． B．
C． D．

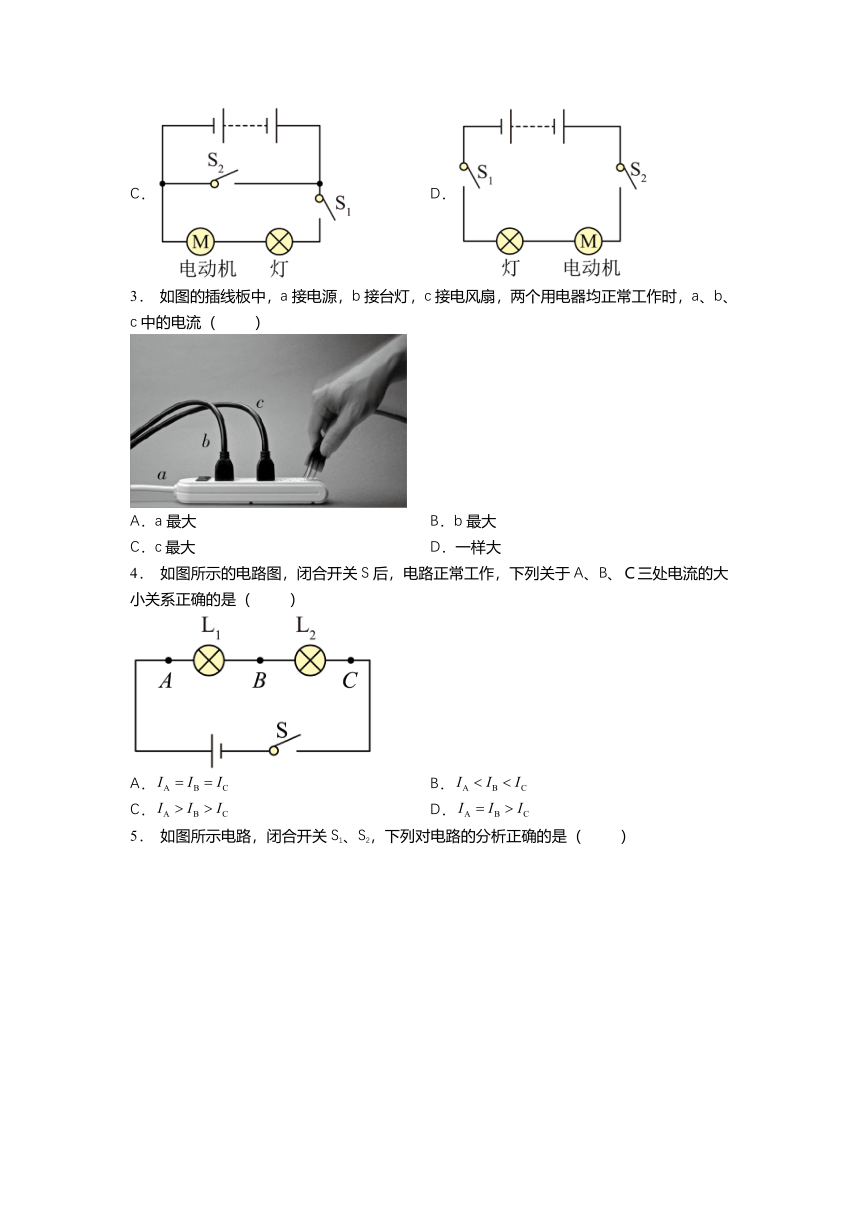

3． 如图的插线板中，a接电源，b接台灯，c接电风扇，两个用电器均正常工作时，a、b、c中的电流（ ）
A．a最大 B．b最大
C．c最大 D．一样大
4． 如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、Ｃ三处电流的大小关系正确的是（ ）
A． B．
C． D．

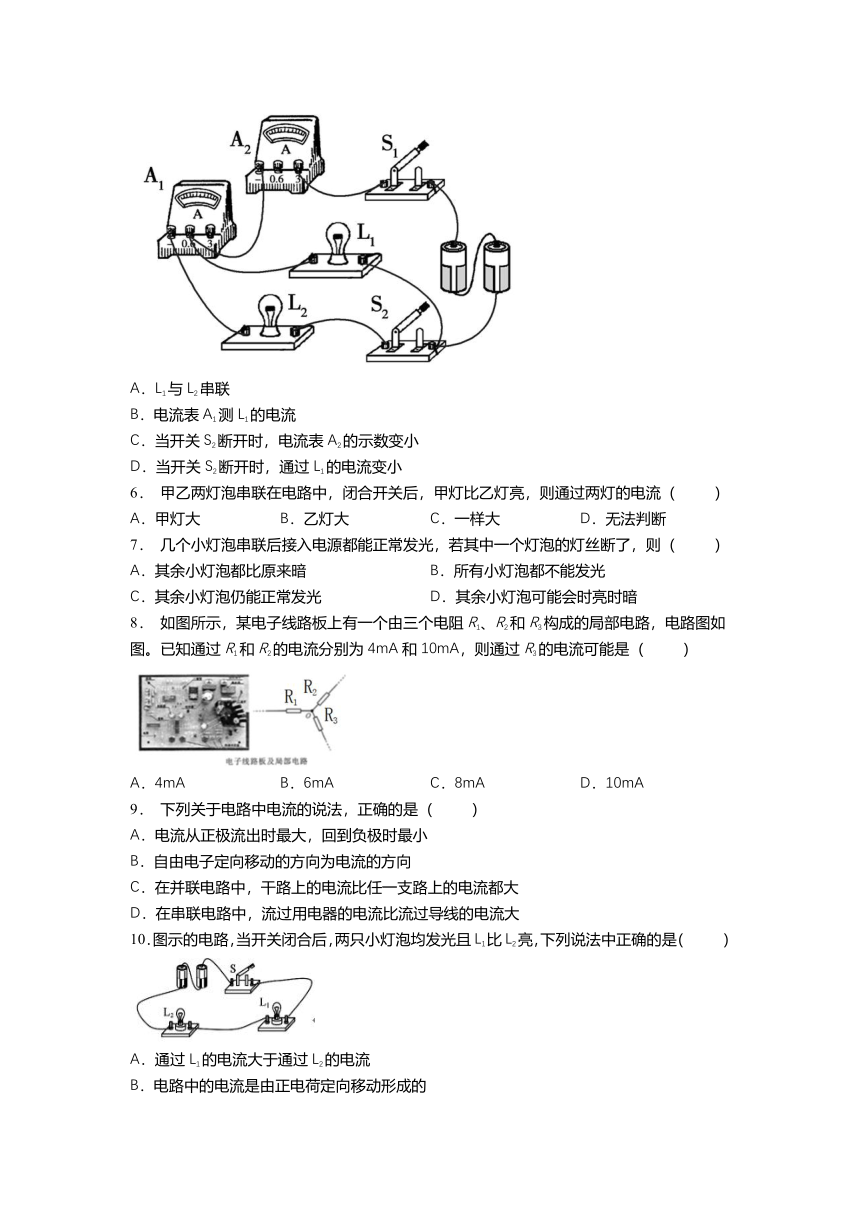

5． 如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
6． 甲乙两灯泡串联在电路中，闭合开关后，甲灯比乙灯亮，则通过两灯的电流（ ）
A．甲灯大 B．乙灯大 C．一样大 D．无法判断
7． 几个小灯泡串联后接入电源都能正常发光，若其中一个灯泡的灯丝断了，则（ ）
A．其余小灯泡都比原来暗 B．所有小灯泡都不能发光
C．其余小灯泡仍能正常发光 D．其余小灯泡可能会时亮时暗
8． 如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路，电路图如图。已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是（ ）
A．4mA B．6mA C．8mA D．10mA
9． 下列关于电路中电流的说法，正确的是（ ）
A．电流从正极流出时最大，回到负极时最小
B．自由电子定向移动的方向为电流的方向
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
10．图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（ ）
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反
二、填空题
11．如图所示电路中，电流表A1、与A2指针指示的位置如图所示，电流表A2读数是___________。
12．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是______，在某次电学实验中发现电流表的指针往左偏转，你会告诉他这是因为______。
13．当闭合下图所示的电路的开关时，电流表A1、A2的示数如下图甲和乙所示，则流过灯泡L1和L2的电流分别为______A和______A。
14．如图所示是小林在“ 探究串联电路中电流规律”时的电路 ，小林测得 A 处的电流大小为0.2A ，则 B 处的电流大小为______ A，完成一组实验后，她应该换用规格______（选填 “相同”或“不同”）的小灯泡重复实验。
15．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通______的电流，通过灯泡L2的电流为______。
16．如图所示，当S闭合时，电流表A1的读数为0.1A，电流表A的读数为0.3A，则通过灯L2的电流为 ____________ A。如果灯L1发生了断路，则电流表A的示数将 ____________ （选填“变大”“不变”或“变小”）。
17．某同学用电流表测串联电路中的电流时，闭合开关后发现，两灯泡同时出现时亮时暗现象，产生这种现象的原因是__________，串联电路中电流的关系为_________。
18．如图甲所示电路，闭合开关，电流表、的示数如图乙、图丙所示，则电流表的示数是___________A，通过小灯泡的电流是___________A。若只将小灯泡、的位置互换，闭合开关，电流表的示数___________。（选填“增大”“减小”或“不变”）
19．在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示，则通过灯L1的电流为_____A．
20．如图所示，当开关S闭合后，电流表的指针偏转如图所示，其中A1电流表测量的是通过______（选填“干路”、“L1”或“L2”）的电流，A电流表的读数应为______A。
三、实验题
21．小明进行了“探究电路中电流特点”的实验，
（一）如图所示是小明“探究串联电路电流特点”的实验电路图。
（1）实验中，选择两个小灯泡的规格是______ （选填“相同”或“不相同”）的。连接好最后一根导线时，发现小灯泡都亮了，出现这种情况的原因是______；
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
（2）上表是小明同学实验中的一组数据，造成这种错误的原因是______；
（二）如图甲是小明“探究并联电路电流特点”的实物电路
实验次数 A3处的电流/A A2处的电流/A A1处的电流/A
1 0.2 0.1 0.3
2 0.2 0.2 0.4
3 0.2 0.5
（1）连接实物电路的过程中， 开关应处于______ （选填“断开”或“闭合”）状态；
（2）已知各电路元件、连接情况均完好， 闭合开关前， 发现电流表 A 的指针在如图乙所示的位置处， 可能的原因是______；
（3）更正上述问题后， 小明随即仔细检查， 发现电路有不当之处。请你在图甲中有一根导线连接，请在错误的导线上打“×”， 并用笔画线代替导线将电路连接正确；（____）
（4）电路连接正确后，闭合开关， 小明发现两个并联的小灯泡一个很亮， 一个发光微弱， 造成这种现象的原因可能是______；
A．发光微弱的小灯泡的灯丝断了
B．两个小灯泡的规格不同
C．发光微弱的小灯泡被短路
（5）在实验中，小明经过调整多次测量， 将得到的数据记录在下表中，其中第三次测量时，电流表A2的示数如图丙所示， 并将数据填入表中，根据表格中的数据， 可得到并联电路的电流特点：并联电路中，______。
22．探究并联电路的电流规律.
装置图
实验步骤表格 1.按照图把两个灯泡L1、L2串联起来接在电源上；2.用电流表分别测出L1和L2和干路电流。3.将数据填入表格，分析数据，得出结论。电流表位置干路L2L1电流I/A0.30.20.14.讨论：并联电路中，_________。公式为：________。
问题讨论 1.在上图中，要求两个灯泡组成并联关系，然后与开关和电源连成电路，而电流表则可以测量单独流过灯泡L1的电流，请按上述要求连接电路。___________2实验过程中，电流表的示数为0.24A，请你在上面的标出接线柱和指针的位置。______
人教版九年级物理素养提升 第十五章 第5节 串、并联电路中电流的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C A A A C C B B C D
二、填空题
11．0.44A
12．0.2 电流表正负接线柱接反
13．0.78 0.52
14．0.2 不同
15．L1 0.9A
16．0.2 变小
17．电路接触不良 串联电路各处电流相等
18．1.5 1 增大
19．1.2
20． 1.2
三、实验题
21．不相同 连接电路的过程中开关没有断开 电流表的量程读错了 断开 电流表未调零
B 干路中的电流等于各支路电流之和
22．干路电流等于各支路电流之和 I=I1+I2
