第十五章 探究电路 2021-2022学年沪科版物理九年级全一册（有答案）

中小学教育资源及组卷应用平台

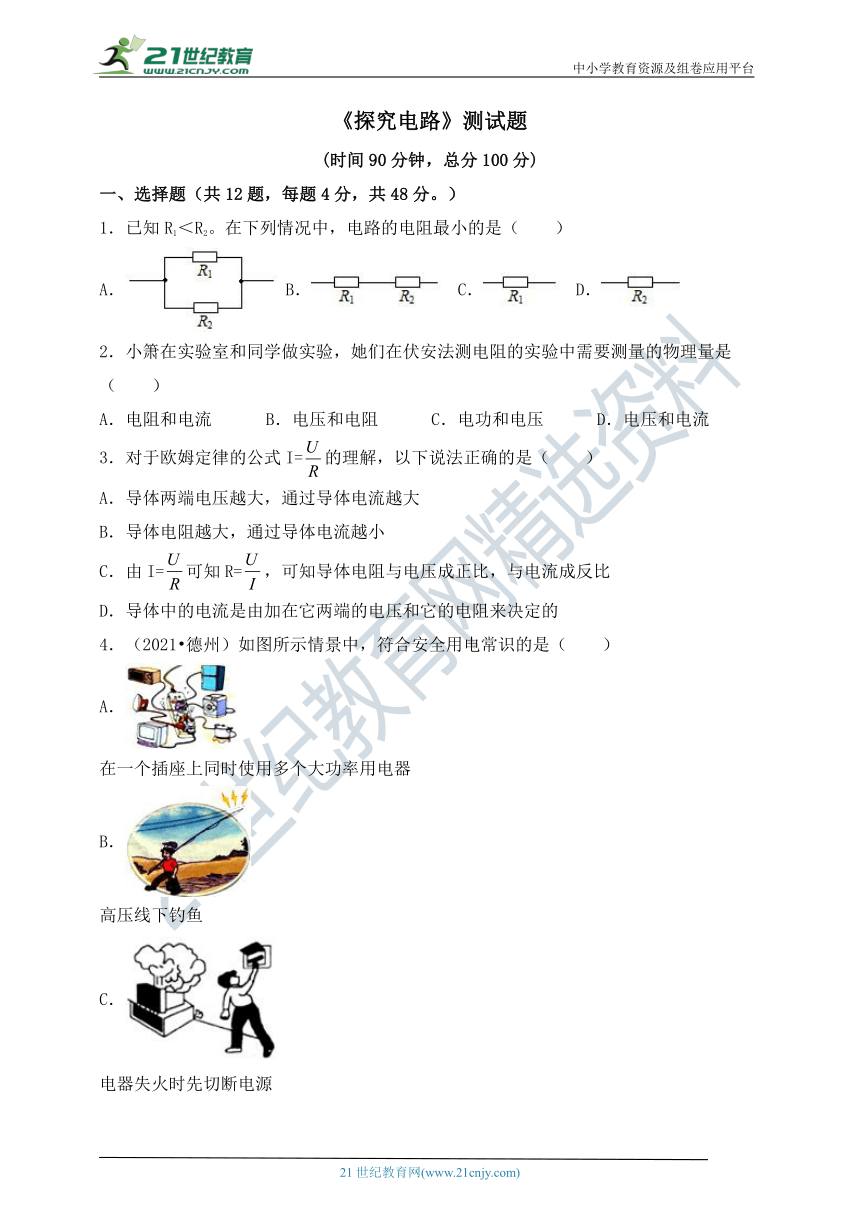

《探究电路》测试题
(时间90分钟，总分100分)
一、选择题（共12题，每题4分，共48分。）
1．已知R1＜R2。在下列情况中，电路的电阻最小的是（　　）
A． B． C． D．
2．小箫在实验室和同学做实验，她们在伏安法测电阻的实验中需要测量的物理量是（　　）
A．电阻和电流 B．电压和电阻 C．电功和电压 D．电压和电流
3．对于欧姆定律的公式I=的理解，以下说法正确的是（　　）
A．导体两端电压越大，通过导体电流越大
B．导体电阻越大，通过导体电流越小
C．由I=可知R=，可知导体电阻与电压成正比，与电流成反比
D．导体中的电流是由加在它两端的电压和它的电阻来决定的
4．（2021 德州） ( http: / / www.m / physics / report / detail / 249e4271-ddc4-4902-b598-ad1b0939d57b" \t "http: / / www.m / physics / paper / _blank )如图所示情景中，符合安全用电常识的是（　　）
A．
在一个插座上同时使用多个大功率用电器
B．
高压线下钓鱼
C．
电器失火时先切断电源

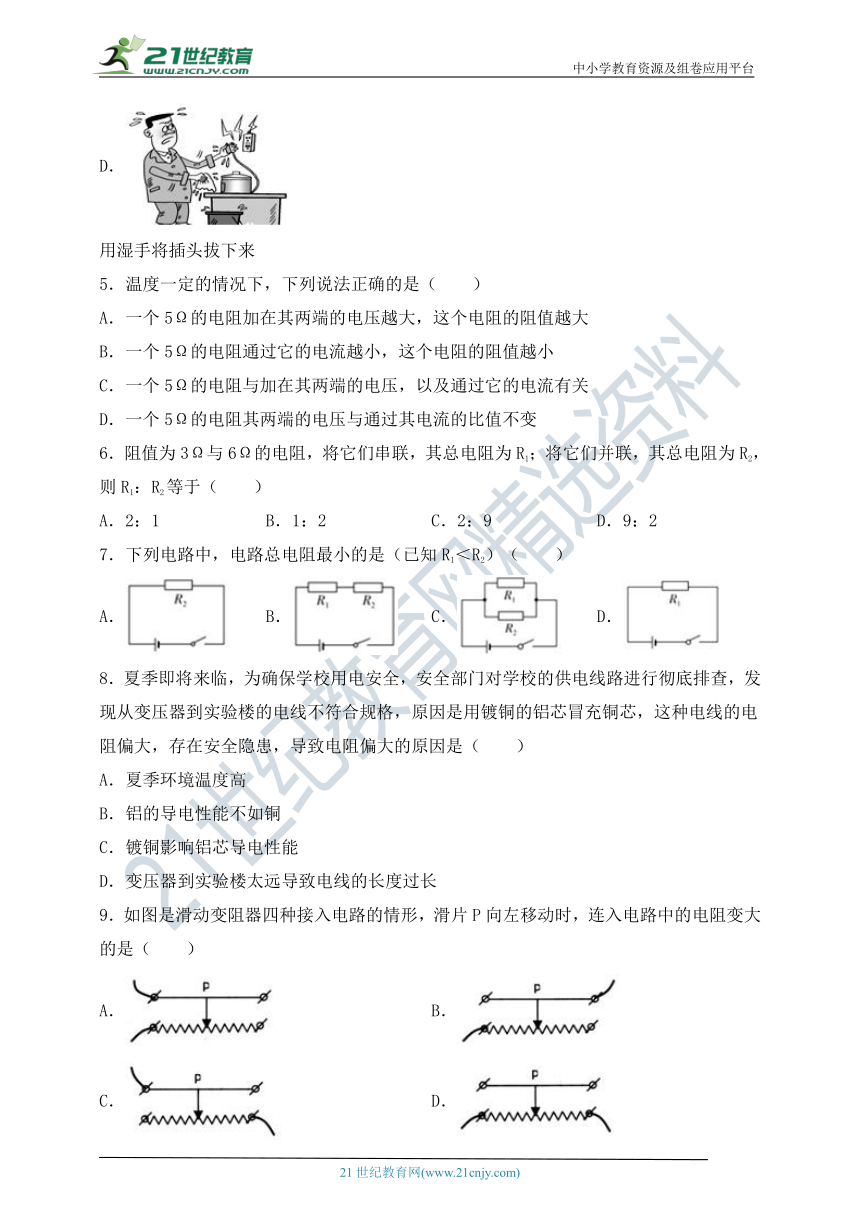

D．
用湿手将插头拔下来
5．温度一定的情况下，下列说法正确的是（　　）
A．一个5Ω的电阻加在其两端的电压越大，这个电阻的阻值越大
B．一个5Ω的电阻通过它的电流越小，这个电阻的阻值越小
C．一个5Ω的电阻与加在其两端的电压，以及通过它的电流有关
D．一个5Ω的电阻其两端的电压与通过其电流的比值不变
6．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（　　）
A．2：1 B．1：2 C．2：9 D．9：2
7．下列电路中，电路总电阻最小的是（已知R1＜R2）（　　）
A． B． C． D．
8．夏季即将来临，为确保学校用电安全，安全部门对学校的供电线路进行彻底排查，发现从变压器到实验楼的电线不符合规格，原因是用镀铜的铝芯冒充铜芯，这种电线的电阻偏大，存在安全隐患，导致电阻偏大的原因是（　　）
A．夏季环境温度高
B．铝的导电性能不如铜
C．镀铜影响铝芯导电性能
D．变压器到实验楼太远导致电线的长度过长
9．如图是滑动变阻器四种接入电路的情形，滑片P向左移动时，连入电路中的电阻变大的是（　　）
B．
C． D．

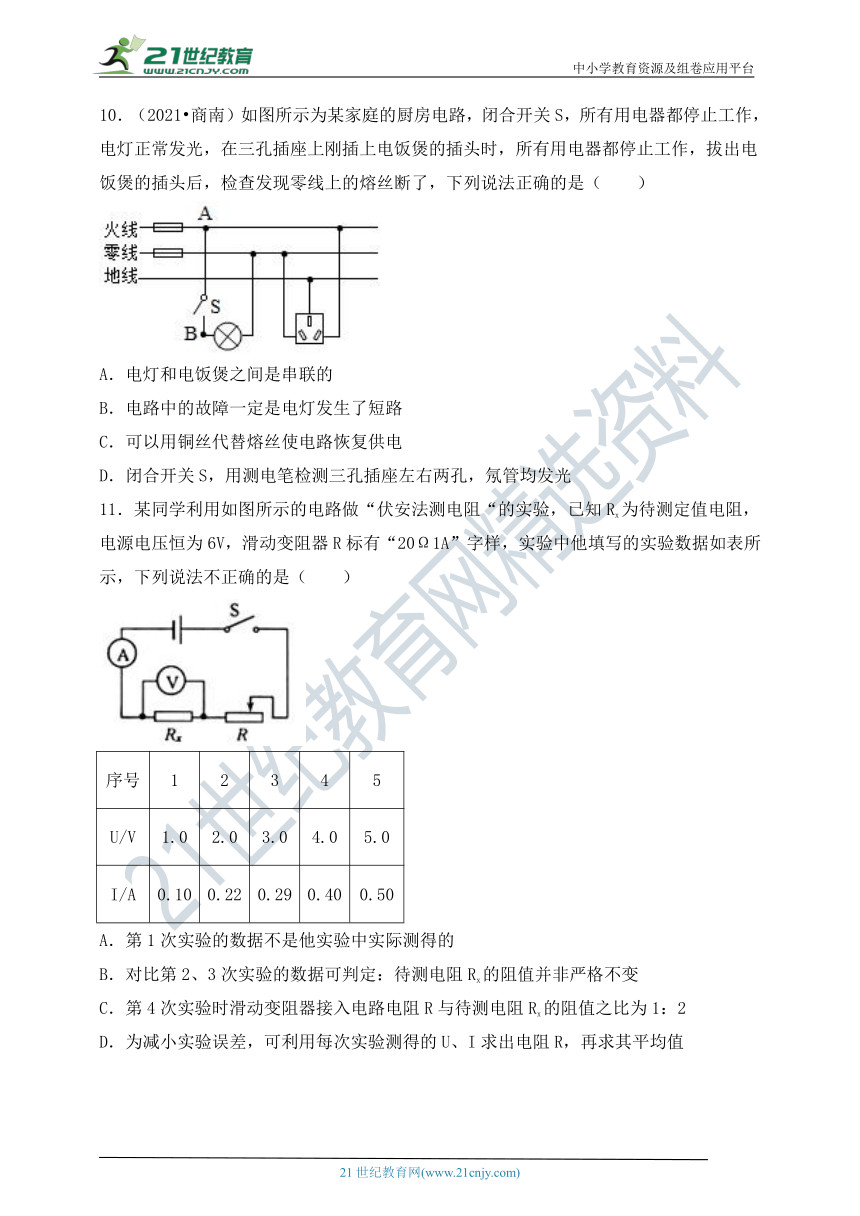

10．（2021 商南）如图所示为某家庭的厨房电路，闭合开关S，所有用电器都停止工作，电灯正常发光，在三孔插座上刚插上电饭煲的插头时，所有用电器都停止工作，拔出电饭煲的插头后，检查发现零线上的熔丝断了，下列说法正确的是（　　）
A．电灯和电饭煲之间是串联的
B．电路中的故障一定是电灯发生了短路
C．可以用铜丝代替熔丝使电路恢复供电
D．闭合开关S，用测电笔检测三孔插座左右两孔，氖管均发光
11．某同学利用如图所示的电路做“伏安法测电阻“的实验，已知Rx为待测定值电阻，电源电压恒为6V，滑动变阻器R标有“20Ω1A”字样，实验中他填写的实验数据如表所示，下列说法不正确的是（　　）
序号 1 2 3 4 5
U/V 1.0 2.0 3.0 4.0 5.0
I/A 0.10 0.22 0.29 0.40 0.50
A．第1次实验的数据不是他实验中实际测得的
B．对比第2、3次实验的数据可判定：待测电阻Rx的阻值并非严格不变
C．第4次实验时滑动变阻器接入电路电阻R与待测电阻Rx的阻值之比为1：2
D．为减小实验误差，可利用每次实验测得的U、I求出电阻R，再求其平均值

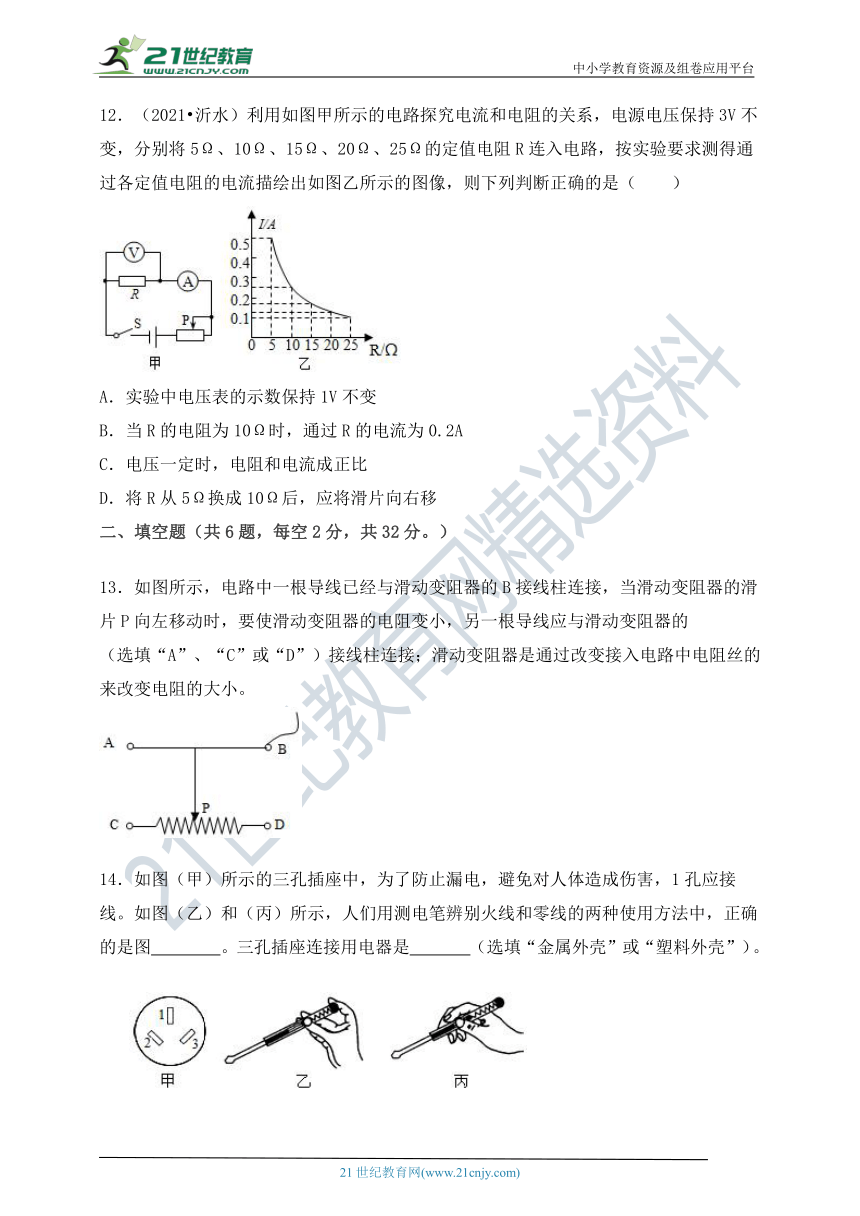

12．（2021 沂水） ( http: / / www.m / physics / report / detail / 8fc1b1b3-2fbc-4e8f-911e-6bfeeb2b6735" \t "http: / / www.m / physics / paper / _blank )利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图像，则下列判断正确的是（　　）
A．实验中电压表的示数保持1V不变
B．当R的电阻为10Ω时，通过R的电流为0.2A
C．电压一定时，电阻和电流成正比
D．将R从5Ω换成10Ω后，应将滑片向右移
二、填空题（共6题，每空2分，共32分。）
13．如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 （选填“A”、“C”或“D”）接线柱连接；滑动变阻器是通过改变接入电路中电阻丝的 来改变电阻的大小。
14．如图（甲）所示的三孔插座中，为了防止漏电，避免对人体造成伤害，1孔应接 线。如图（乙）和（丙）所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是图 。三孔插座连接用电器是 （选填“金属外壳”或“塑料外壳”）。
15．小文为了测量未知电阻Rx阻值，选择了满足实验要求的实验器材，连接的实验电路如图甲所示。闭合开关S，滑动变阻器滑片P滑动到某一位置时，电压表、电流表的示数如图乙、丙所示。则Rx两端的电压为 V，通过Rx的电流为 A，电阻Rx的阻值为 Ω。
16．小刚同学用如图所示电路探究“电流与电阻的关系”。在此实验过程中，当A、B两点间的电阻由10Ω更换为5Ω后，他接着应该采取的操作是将变阻器滑片向 （选填“左”或“右”）移动到适当位置，保持电压表示数不变，再记下 表的读数。
17．（2021 南充） ( http: / / www.m / physics / report / detail / ba649166-9f04-4da8-b42e-50e9d470c6ee" \t "http: / / www.m / physics / paper / _blank )如图所示，灯泡L1、L2分别标有“2.5V 0.5A”和“3V 0.5A”字样（灯丝电阻不变），R=5Ω，电源电压恒定。若S、S1、S2均闭合，L2正常发光，电流表示数为I1，则电源电压为 V；若只闭合S，电流表读数为I2，则I1：I2= 。
18．如图1所示的电路中R1为定值电阻，R2为滑动变阻器，电源电压不变，闭合开关S后，滑片P从b端移动到a端的过程中，电流表示数I与电压表示数U的变化关系如图2所示，移动过程中，电压表的示数 。分析图像可知，电源电压为 V，定值电阻R1的阻值为 Ω，滑动变阻器的最大阻值是 Ω。
计算题（共2小题，共20分。）
19.如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A。求：
（1）电源电压为多少
（2）R2的阻值为多少
（3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少
20.如图所示，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，R1＝20Ω，滑动变阻器R2的规格为“100Ω 1A”。
（1）闭合开关S1，断开开关S2、S3，电流表示数为0.4A，求电源电压；
（2）闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，电压表的示数为4V，求R3的阻值；
（3）闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2的阻值取值范围。
参考答案
一、选择题（共12题，每题4分，共48分。）
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案 A D D C D D C B C D B D
二、填空题（共6题，每空2分，共32分。）
13.C；长度；
14.地；乙；金属外壳；
15.2.5；0.5；5；
16.左；电流；；
17.3；2：1；
18.变小；3；5；10；
三．计算题（共2小题，共20分。）
19．（1）当S1、S2断开，S3闭合时，R2断路。I1=0.45A
得到电源电压 U=I1R1=0.45A×20Ω=9V
（2）当S1断开，S2、S3闭合时，R1、R2并联
R2的电流：I2=I－I1=0.75A－0.45A=0.3A
R2==30Ω
（3）当S2、S3断开，S1闭合时，R1、R2串联
电路电流：I=I1=I2=
R1的电压：U1= I1 R1= R1=×20Ω=3.6V
20．解：（1）闭合开关S1，断开开关S2、S3，为R1的简单电路，电流表示数为0.4A，
根据欧姆定律可得，电源电压：
U＝I1R1＝0.4A×20Ω＝8V；
（2）闭合开关S3，断开开关S1、S2，R2、R3串联，滑动变阻器滑片置于中点位置时，电压表（测变阻器的电压）的示数为4V，则电路中的电流：
I2＝＝0.08A，
根据串联电路的规律和欧姆定律可得，R3的阻值：
R3＝＝50Ω；
（3）闭合开关S1、S2和S3，R1、R2并联，电压表测电源电压，电流表测干路电流，
根据并联电路各支路互不影响，通过R1的电流为0.4A不变，
电流表的量程为0～0.6A，则干路电流最大为0.6A，
由并联电路电流的规律，通过变阻器的最大电流：
I变大＝I总大﹣I1＝0.6A﹣0.4A＝0.2A，
由欧姆定律可得，变阻器连入电路的最小电阻：
R滑小＝＝40Ω；
当变阻器滑片移动最左端时，变阻器接入阻值最大，总电流最小，没有超过电流表量程，故变阻器的最大电阻为100Ω，
在不损坏电流表、电压表的情况下，滑动变阻器R2的阻值取值范围为40Ω～100Ω。
