第十六章 第4节 变阻器2021－2022学年人教版九年级物理综合训练（有答案）

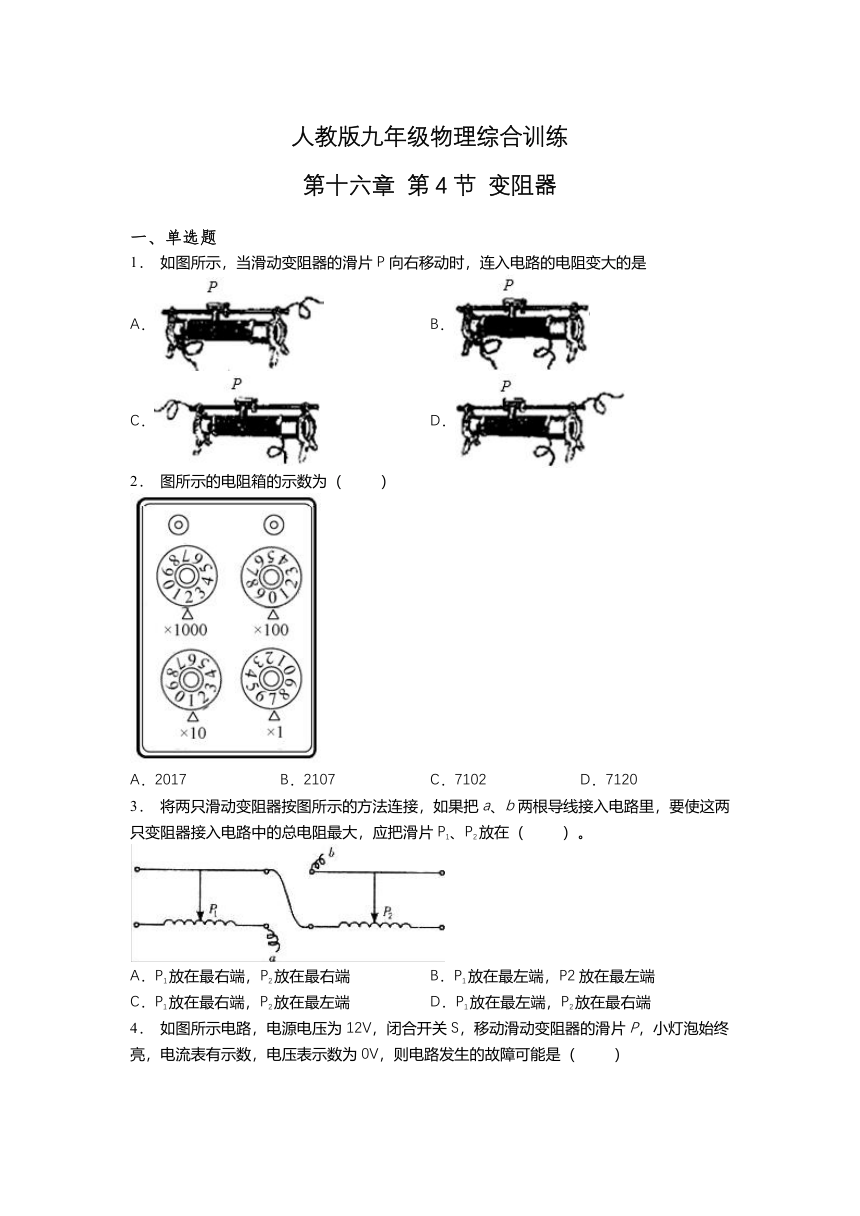

人教版九年级物理综合训练
第十六章 第4节 变阻器
一、单选题
1． 如图所示，当滑动变阻器的滑片P向右移动时，连入电路的电阻变大的是
A． B．
C． D．
2． 图所示的电阻箱的示数为（ ）
A．2017 B．2107 C．7102 D．7120
3． 将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（ ）。
A．P1放在最右端，P2放在最右端 B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端 D．P1放在最左端，P2放在最右端
4． 如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障可能是（ ）
A．开关接触不良 B．电流表断路
C．滑动变阻器断路 D．电压表断路
5． 如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。下列说法正确的是（ ）
A．图中的电流表可以换成电压表，同样可以测量油箱中的油量
B．油量的零刻线对应电流表零刻线的位置
C．当油箱内油面下降时，电流表示数会变小
D．当油箱内油面上升时，滑动变阻器接入的电阻会变大
6． 上图，小华拆开了他家的调光台灯，发现其电路时灯L跟一个电位器串联组成的，电路图如图所示．闭合开关S，调节电位器的滑片P由A滑向B，下列说法正确的是
A．电位器接入电路中的电阻不变 B．灯L会变亮
C．电位器中的电流变大 D．灯L和电位器中的电流始终相等

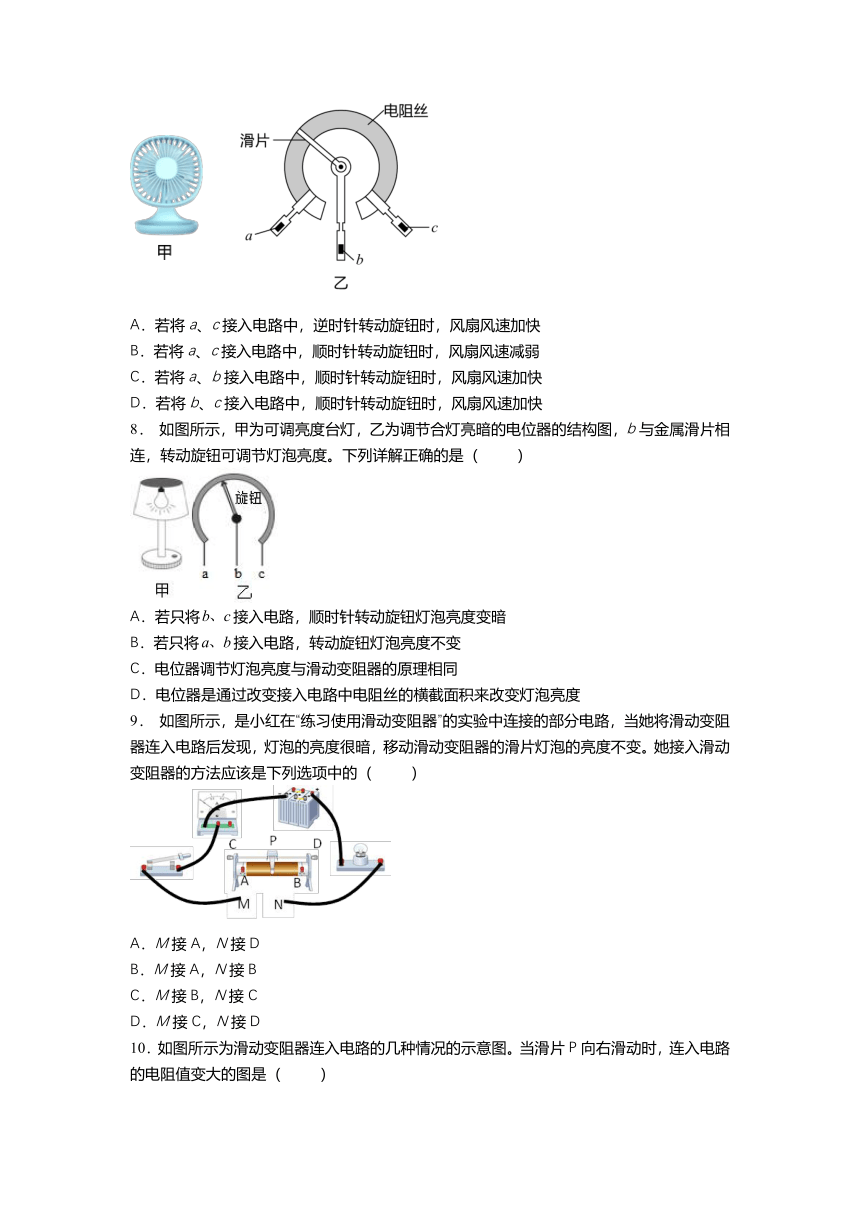

7． 如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列详解正确的是（ ）
　　
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
8． 如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列详解正确的是（ ）
A．若只将接入电路，顺时针转动旋钮灯泡亮度变暗
B．若只将接入电路，转动旋钮灯泡亮度不变
C．电位器调节灯泡亮度与滑动变阻器的原理相同
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
9． 如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，当她将滑动变阻器连入电路后发现，灯泡的亮度很暗，移动滑动变阻器的滑片灯泡的亮度不变。她接入滑动变阻器的方法应该是下列选项中的（ ）
A．M接A，N接D
B．M接A，N接B
C．M接B，N接C
D．M接C，N接D
10．如图所示为滑动变阻器连入电路的几种情况的示意图。当滑片P向右滑动时，连入电路的电阻值变大的图是（ ）
A． B． C． D．
二、填空题
11．滑动变阻器是利用改变________来改变电阻大小，从而改变电路中的电压和电流．某滑动变阻器的铭牌上标有“20Ω 1A”，其中“20Ω”的含义为________，“1A”的含义为________．
12．电阻是导体对电流的________作用，在如图中A、B为两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻________（选填“大”、“小”）；如图是电位器结构，a、b、c 是它的三个接线柱，若将b，c接入电路，逆时针转动旋钮时，按入电路的电阻值________（选填“变大”、“不变”或“变小”）
13．如图所示，把滑动变阻器 A、D 端接入电路时，要使变阻器连入电路部分的电阻增大，则 滑片 P 应向_______ （选填“左”或“右”）滑动：若此变阻器铭牌标有“50Ω 1A”字样，当滑 片 P 移到中间时，CD 间的电阻是_______Ω．
14．如图所示是实验室常用的滑动变阻器，它是通过改变电路中的电阻线的_______来改变电阻的器件；当滑片向右滑时，接入电路中的阻值变大，则应该链接_______两个接线柱．
15．如图所示是有四个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动时，接入电路中的阻值将 （选填“增大”、“减小”或“不变”）；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将 ．
16．小王同学用两节干电池和一个灯泡连接了如图所示的电路，用来探究铅笔芯AB的导电性．闭合开关后发现灯泡能发光，这说明铅笔芯是______，发出微弱的光说明有_______通过灯泡，当P向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻___________（选填增大或减小），这个实验说明导体的电阻跟导体的__________有关．
17．如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到 _____ 端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表A的示数如乙图所示，通过灯L的电流为 ___ A．
18．变阻器是通过改变电路中电阻线的_____来改变电阻的，如图所示，把滑动变阻器B、D端接入电路时，要使变阻器连入电路部分的电阻增大，则滑片P应向____（填“左”或“右”）滑动。若此变阻器铭牌标有“20欧姆1安培”字样，表示这个变阻器电阻变化范围是________欧姆，允许通过的最大电流是________安培。滑片P移至中点时接入的阻值RBP=_______欧姆。
19．如图所示，滑片P往a端移动，安培表的示数_______，灯泡L的亮度_______，滑动变阻器连入电路的电阻_______．
20．如图甲所示是收音机上用以调节音量的一种电位器，乙图为其说明书中的内部结构示意图．使用时，接线柱O必须接入电路．由此可知，电位器调节收音机音量的原理_____．
2021-2022学年人教版物理九年级第十六章 第4节 变阻器（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A D D C D D C B C
二、填空题
11．连入电路的电阻线的长度 其最大阻值为20欧姆 允许通过的最大电流为1A
12．阻碍 大 变大
13．右 0
14．长度 AD或AC
15．
16．导体 电流 减小 长度
17．b 0.3
18．长度 左 0~20 1 10
19．变大 变亮 变小
20．通过改变接入电路中电阻片的长度来改变电路中的电流
