第四章透镜及其应用强化训练（1）2021-2022学年鲁科版物理八年级上册（有解析）

第四章透镜及其应用强化训练（1）2021-2022学年鲁科版物理八年级上册
一、单选题
1．关于针孔照相机和透镜照相机的对比，下列说法正确的是（　　）
A．两种照相机的成像原理相同
B．两种照相机的成像性质可以相同
C．两种照相机成倒立、缩小的像时，物距都小于像距
D．针孔照相机可以不成像，透镜照相机总能成像
2．如图所示的四种现象中，属于光的反射现象的是（ ）
A．筷子好像在水面处“折断”B．放大镜把文字放大
C．桥在水中形成“倒影”D．鸽子在沙滩上形成影子
3．如图所示，小明同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（　　）
A．投影仪就是利用这一成像原理制成的
B．实验中烛焰在光屏上成的像是放大的
C．为了从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
D．将蜡烛向右移动靠近凸透镜，当放置在F和O之间时，光屏上将找不到像
4．如图所示是某同学在研究凸透镜成像规律时作出的像距v和物距u的关系图像，根据如图所示的图像，可以判断下列说法正确的是（　　）
A．该凸透镜的焦距是 20cm
B．当 u=20cm 时成倒立等大的实像
C．当u<10cm时，光屏上可以看到一个正立、放大的像
D．在物距从15cm增大到30cm的过程中，光屏上所成的像也逐渐变大
5．如图所示是宇航员王亚平在天宫一号做实验的情景，下列说法正确的是（　　）
A．水球相当于平面镜
B．王亚平与她的像在水球的同侧
C．通过水球看到王亚平的像是虚像
D．如果王亚平距离水球更近一点，则她的像变大
6．蜡烛、凸透镜和光屏在如图所示位置时，光屏上得到一个清晰的像，现将物体移动至35cm处时，物体所成的像不可能是（ ）
A．缩小的实像 B．等大的实像
C．放大的实像 D．放大的虚像
7．如图所示的四种现象中，属于光的直线传播现象的是（　　）
A．眼睛被放大镜放大 B．丹顶鹤在水中的倒影
C．王亚平通过水球成像的过程 D．古老的民间艺术皮影戏
8．用手机的摄像头对着“微信”或“支付宝”的二维码扫一扫，就可以快捷方便地完成收付款交易。下列说法正确的是（　　）
A．手机的摄像头相当于一个凹透镜
B．手机这种摄像头可用来矫正近视眼
C．手机拍摄物体成缩小的实像时与显微镜物镜成像的原理是一样的
D．二维码到摄像头的距离大于二倍焦距
9．图 所示的光现象中，属于光的直线传播的现象是（　　）
A．日晷面上呈现晷针的影子 B．景物在观后镜中成像 C．宇航员透过水球成像 D．钢勺好像在水面处折断
10．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜 30cm 处，在透镜另一侧距离透镜 16cm 处的光屏上得到烛焰清晰的像。下列相关说法正确的是（　　）
①光屏上成倒立、放大的实像
②照相机是利用这一成像原理工作的
③该凸透镜的焦距f 一定满足 8cm＜f＜15cm
④将远视镜片放在蜡烛和凸透镜之间要使光屏上出现清晰的像，光屏应靠近透镜
A．只有①和③ B．只有②和④ C．只有②③和④ D．只有①和④
11．下列事例中属于虚像的是　　
A．小树在地面上的影子
B．水中“倒影”
C．小孔成像
D．放大镜成像

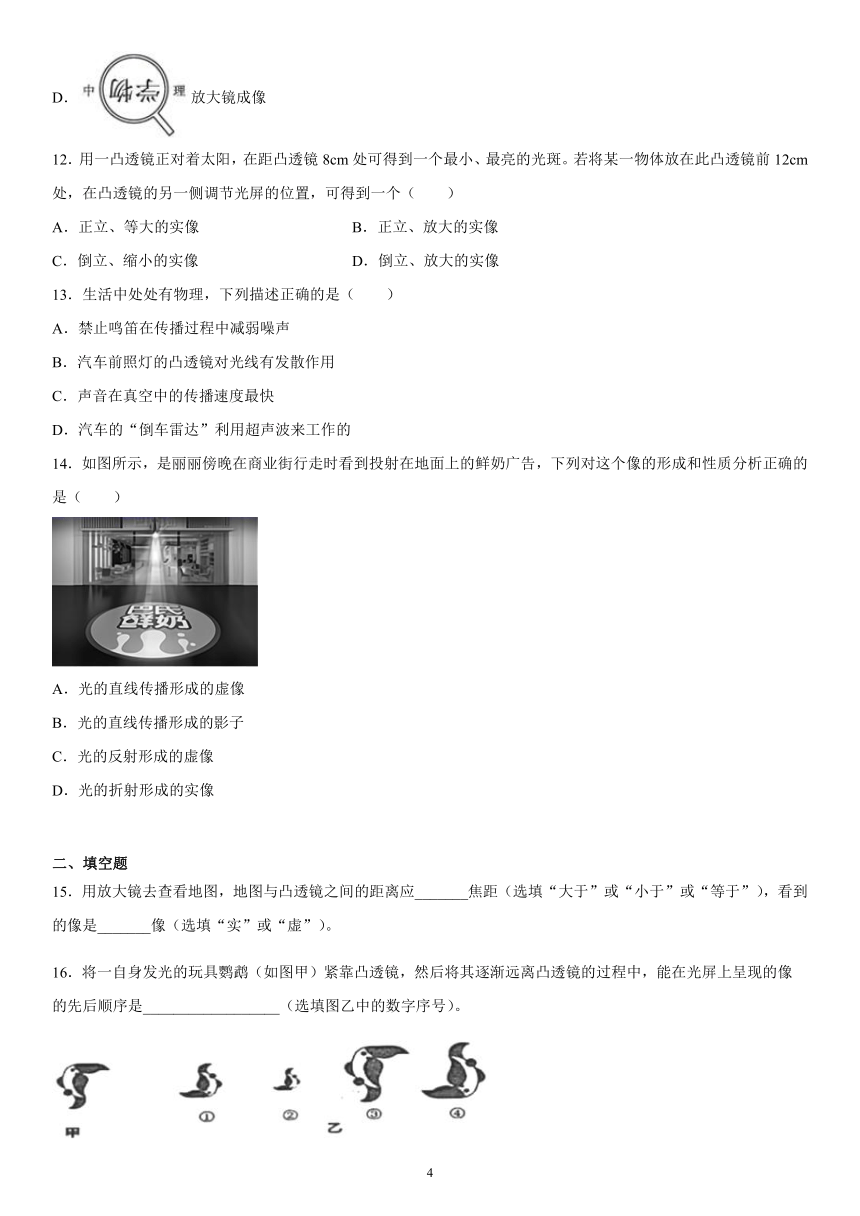

12．用一凸透镜正对着太阳，在距凸透镜8cm处可得到一个最小、最亮的光斑。若将某一物体放在此凸透镜前12cm处，在凸透镜的另一侧调节光屏的位置，可得到一个（　　）
A．正立、等大的实像 B．正立、放大的实像
C．倒立、缩小的实像 D．倒立、放大的实像
13．生活中处处有物理，下列描述正确的是（　　）
A．禁止鸣笛在传播过程中减弱噪声
B．汽车前照灯的凸透镜对光线有发散作用
C．声音在真空中的传播速度最快
D．汽车的“倒车雷达”利用超声波来工作的
14．如图所示，是丽丽傍晚在商业街行走时看到投射在地面上的鲜奶广告，下列对这个像的形成和性质分析正确的是（　　）
A．光的直线传播形成的虚像
B．光的直线传播形成的影子
C．光的反射形成的虚像
D．光的折射形成的实像
二、填空题
15．用放大镜去查看地图，地图与凸透镜之间的距离应_______焦距（选填“大于”或“小于”或“等于”），看到的像是_______像（选填“实”或“虚”）。
16．将一自身发光的玩具鹦鹉（如图甲）紧靠凸透镜，然后将其逐渐远离凸透镜的过程中，能在光屏上呈现的像的先后顺序是__________________（选填图乙中的数字序号）。
17．与凸透镜主光轴平行的光线经过透镜后会聚的情形如图所示，可知该透镜的焦距为________cm；如果把点燃的蜡烛放在距离该透镜28cm处，则在透镜另一侧的光屏上能承接到烛焰的像，该成像规律应用于________（选填“放大镜”“投影仪”或“照相机”）。
18．经典力学和实验物理学的先驱______率先用望远镜观察天空得到天体运行的结果有力支持了哥白尼的______。（选填“日心学说”或“地心学说”）
19．小明用爷爷的老花镜正对太阳，再把一张纸放在它的下方，移动眼镜，在纸上会呈现一个最小最亮的光斑，则老花镜是__（凸/凹）透镜.小明发现老花镜可以使稍远处的窗户在光屏上成______（正立／倒立）、缩小的像,生活中_____就是利用这一原理工作的.
20．如图所示，鱼缸中只有一条小鱼，而眼睛从A点可以观察到两条：一条鱼的位置变浅，另一条鱼变大。前者是由于光的____形成的像；后者是由于鱼缸的右侧部分等效____（填光学仪器） 而成的____（填“实像”或“虚像”） 。
三、简答题
21．如图所示，小明手拿一个透明玻璃球，将其放置在距眼睛稍远的位置，透过它能看到远处景物倒立、缩小的像，请问这像是实像还是虚像？请解释这个现象。
22．如何判断透镜是凸透镜还是凹透镜，请写出两种方法．
23．在一张白纸上画一幅图画(或字)，然后贴在装满水的圆柱形玻璃瓶上(画面向里贴)，透过玻璃瓶观察图画．
观察前，你的猜想是：（_______）；
你猜想的依据是：（_________）；
验证结果：（_________）．
24．小明在学习了凸透镜成像规律后，用硬纸板、一只透镜、半透明纸、剪刀等按照课本的指导做了一个模拟照相机，看到半透明纸上倒立物体的像，小明心里很高兴，可是他要想在半透明纸观察到正立的物体的像，又找来一个小平面镜、利用剩下的硬纸板等材料实现了自己的想法．请说明他是如何做的．说明做法、结构、使用（提示：参照投影仪成像原理配图说明）
做法：______
结构：______
25．在江津中学运动会开幕式上，使用了无人机进行拍摄．闭合无人机的开关，指示灯亮起，在工作人员的控制下，旋桨飞速转动，无人机腾空而起．无人机与传统摄像机相比，无人机可以根据拍摄的需要，在空中自由调整高度和角度，取得最佳的拍摄角度．
请参照示例写出上文所涉及的物理信息和对应的物理知识（不得与示例重复）．
示例:物理信息:闭合电源开关，指示灯亮起．物理知识:开关和指示灯串联．
作答:物理现象:______________________________________；
物理知识:_______________________________________；
(
2
)
(
1
)
参考答案
1．B
【详解】
AB．照相机是利用凸透镜成像的原理工作的，属于光的折射，成倒立、缩小的实像，针孔照相机是利用光的直线传播工作的，成的是倒立的实像，该实像可以是放大的，也可以是缩小的，还可以是等大的，故A错误，B正确；
C．透镜照相机成像时，物距大于像距，针孔照相机成倒立、缩小的实像时，物距也是大于像距，故C错误；
D．针孔照相机是可以成像的，当物距等于焦距时，透镜照相机是不能成像的，故D错误。
故选B。
2．C
【详解】
A．筷子上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是筷子的虚像，比实际位置偏高，所以感觉好像在水面处“折断”，故A不符合题意；
B．用放大镜看文字时，文字变大了，属于凸透镜成像，是由光的折射形成的，故B不符合题意；
C．桥在水中的倒影，属于平面镜成像，是由光的反射形成的，故C符合题意；
D．鸽子在沙滩上形成影子是由光沿直线传播形成的，故D不符合题意。
故选C。
3．D
【详解】
AB．由图可知，物体在2倍焦距之外，成倒立、缩小的实像，投影仪成倒立、放大的实像，不是利用这一成像原理制成的，故A、B错误；
C．从不同方向观察光屏上的像，光屏应该发生漫反射，表面应该是粗糙的，故C错误；
D．将蜡烛向右移动靠近凸透镜，当放置在F和O之间时，位于一倍焦距之内，成正立、放大的虚像，不能呈现在光屏上，故D正确。
故选D。
4．B
【详解】
A．图中u=v=2f=20cm，所以f=10cm，故A错误；
B．u=v=2f，凸透镜成倒立、等大的实像，当 u=20cm 时成倒立等大的实像，故B正确；
C．当u＜10cm时，f=10cm，即u＜f，成正立、放大的虚像，虚像不能成在光屏上，故C错误；
D．物体从距凸透镜15cm处移动到30cm处的过程中，凸透镜的物距大于二倍焦距，成实像，凸透镜成实像时，物距增大，像距减小，像変小，故D错误。
故选B。
5．D
【详解】
水球具有中间厚，边缘薄的特点，因此水球相当于一个凸透镜，此时王亚平到水球的距离与水球焦距的关系是大于2倍焦距，且像与王亚平位于凸透镜的两侧，其应用相当于照相机，如果王亚平距离水球更近一点，物距变小，像距变大，像变大，故ABC错误，D正确。
故选D。
6．D
【详解】
由图中物距大于像距可知，此时u>2f，f30.0cm>2f，f<15.0cm<2f
解得凸透镜焦距范围
7.5cm现将物体移动至35cm处时，物距为15.0cm，此物距大于凸透镜的一倍焦距，故此时成像不可能是虚像。
故选D。
7．D
【详解】
A．放大镜把眼睛放大，属于光的折射现象，故A不符合题意；
B．丹顶鹤在水中的倒影，属于平面镜成像，是因为光的反射形成的，故B不符合题意；
C．水球具有中间厚，边缘薄的特点，因此水球相当于一个凸透镜，属于光的折射。故C不符合题意；
D．“皮影戏”是因为光是沿直线传播形成的，故D符合题意。
故选D。
8．D
【详解】
A．手机的摄像头相当于一个凸透镜，故A错误；
B．近视眼需要佩戴凹透镜来矫正，而手机摄像头相当于凸透镜，故不可以用来矫正近视眼，故B错误；
C．手机拍摄物体时，物距大于两倍焦距，所成像为倒立、缩小的实像，显微镜物镜成像时，物距位于一倍焦距和二倍焦距之间，所成像为倒立、放大的实像，二者成像原理不同，故C错误；
D．手机扫码时，二维码到摄像头的距离大于二倍焦距，所成像为倒立、缩小的实像，故D正确。
故选D。
9．A
【详解】
A．日晷面上呈现晷针的影子是因为光沿直线传播，故A符合题意；
B．景物在观后镜中成像是光的反射现象，故B不符合题意；
C．宇航员透过水球成像是光的折射现象，故C不符合题意；
D．钢勺好像在水面处折断是光的折射现象，故D不符合题意。
故选A。
10．C
【详解】
①②将点燃的蜡烛放在距凸透镜 30cm 处，在透镜另一侧距离透镜 16cm 处的光屏上得到烛焰清晰的像，可知，
因物距大于像距（u＞2f ，f＜v＜2f），故成倒立、缩小的实像，应用为照相机，故①错误，②正确；
③因
＞2f
f＜＜2f
联立两式得
8cm＜f＜15cm
故③正确；
④远视镜片为凸透镜，对光线有会聚作用，将远视镜片放在蜡烛和凸透镜之间，像成在光屏的前面，故要使光屏上出现清晰的像，光屏应靠近透镜，故④正确。
故选C。
11．B
【详解】
A．小树在地面上的影子，指的是光线照不到的阴暗区，它是由光的直线传播形成的，不是虚像也不是实像。故A不符合题意。
B．斑马在水中的倒影，是以水面为反射面，它是由光的反射形成的虚像。故B符合题意。
C．小孔成像，是由光的直线传播形成的实像。故C不符合题意。
D．由图可知，通过透镜所成的是倒立放大的像，当物体介于1倍焦距与2倍焦距之间时，成倒立放大的实像，故D不符合题意。
故选B。
12．D
【详解】
凸透镜正对着太阳，在距凸透镜8cm处可得到一个最小、最亮的光斑，说明此凸透镜的焦距为8cm；将某一物体放在此凸透镜前12cm处，即放在了一倍焦距到二倍焦距之间，根据凸透镜成像规律可知，光屏上的像为倒立、放大的实像，故ABC不符合题意，D符合题意。
故选D。
13．D
【详解】
A．禁止鸣笛在声源处减弱噪声，故A错误；
B．汽车前照灯的凸透镜对光线有会聚作用，故B错误；
C．声音在真空中无法传播，故C错误；
D．汽车的“倒车雷达”利用超声波来工作的，故D正确。
故选D。
14．D
【详解】
投射LED灯前面加上要放置的广告的塑料片，原理和老式幻灯机的原理一样，是光的折射形成的实像。
故选D。
15．小于 虚
【详解】
[1][2]放大镜是凸透镜在物距小于一倍焦距时成正立放大虚像原理的应用，用放大镜去查看地图，是看到放大的虚像，地图应放在一焦距以内，看到的像是虚像。
16．④①②
【详解】
物体紧靠凸透镜，然后将其逐渐远离凸透镜的过程中，在光屏上呈现的像均为倒立实像，且随着物距变大，像逐渐变小，所以能在光屏上呈现的像的先后顺序是④①②。
17．8.0 照相机
【详解】
[1]平行与主光轴的光线经凸透镜汇聚后过焦点 。所以汇聚点（焦点）到凸透镜的距离为焦距，图中焦距为：
；
[2]当物距为28cm时，u>2f，那么f18．伽利略 日心说
【详解】
[1][2]经典力学和实验物理学的先驱伽利略率先用望远镜观察天空，由此得到的关于天体运行的结果支持了哥白尼的日心说。
19．凸 倒立 照相机
【详解】
[1][2][3]老花镜是远视眼所使的，属于凸透镜；稍远处的窗户处于二倍焦距以外，所以成像是倒立缩小的实像，此时的应用是照相机．
【点睛】
20．折射 凸透镜 虚像
【详解】
[1]我们看到的第一条鱼，不是鱼的实际位置，而是由于光的折射形成的鱼的虚像，所以虚像比鱼的实际位置浅一些。
[2][3]当从鱼缸侧面看水中鱼时，这时鱼缸的右侧部分相当于一个凸透镜，由凸透镜成像的规律知，鱼在1倍焦距以内成正立放大的虚像。
21．见解析
【详解】
小明手拿一个透明玻璃球，相当于凸透镜，将其放置在距眼睛稍远的位置，远处景物在2倍焦距之外，透过它能看到远处景物倒立、缩小的实像。
22．方法一：看书上的字，如果能看到放大的字就是凸透镜，如果只能看到缩小的字，就是凹透镜．
方法二：使透镜正对太阳光，在另一侧纸屏上能找到最小最亮的光斑就是凸透镜，找不到小亮点的是凹透镜．方法三：垫上眼镜布用手摸，中间厚、边缘薄的是凸透镜，中间薄、边缘厚的是凹透镜．
【解析】
方法一：看书上的字，如果能看到放大的字就是凸透镜，如果只能看到缩小的字，就是凹透镜．
方法二：使透镜正对太阳光，在另一侧纸屏上能找到最小最亮的光斑就是凸透镜，找不到小亮点的是凹透镜．
方法三：垫上眼镜布用手摸，中间厚、边缘薄的是凸透镜，中间薄、边缘厚的是凹透镜．
23．画变大了 装满水的圆柱形玻璃杯相当于一个放大镜，画在其焦点之内，成放大正立的虚像 物距小于焦点时，凸透镜相当于放大镜，画被放大了．
【详解】
当玻璃杯中装水时，透过玻璃杯的另一面看时，此时装水的玻璃杯相当于一个凸透镜，又因为画(或字)贴在装满水的圆柱形玻璃瓶上，相当于其在焦点之内，这时的凸透镜相当于放大镜，成正立放大的虚像，所以，猜想：画变大了．
24．见解析 见解析
【详解】
[1]为了观察到正立物体的像，先使物体通过凸透镜成倒立的实像，然后利用平面镜反射，使光屏上呈现正立的像，其原理与投影仪的原理相同；
[2]其结构为载物台、凸透镜、平面镜以及光屏．
25．旋桨飞速转动，无人机腾空而起；力改变了物体的运动状态
【解析】
试题分析：文中所涉及的物理现象有：旋桨飞速转动，无人机腾空而起．包括的物理知识是：这是力改变了物体的运动状态；再如，物理现象有：无人机上装有摄像机；包含的物理知识是：利用了凸透像成像的原理．
考点：力的作用效果；凸透镜成像的应用；串联电路和并联电路的辨别
(
