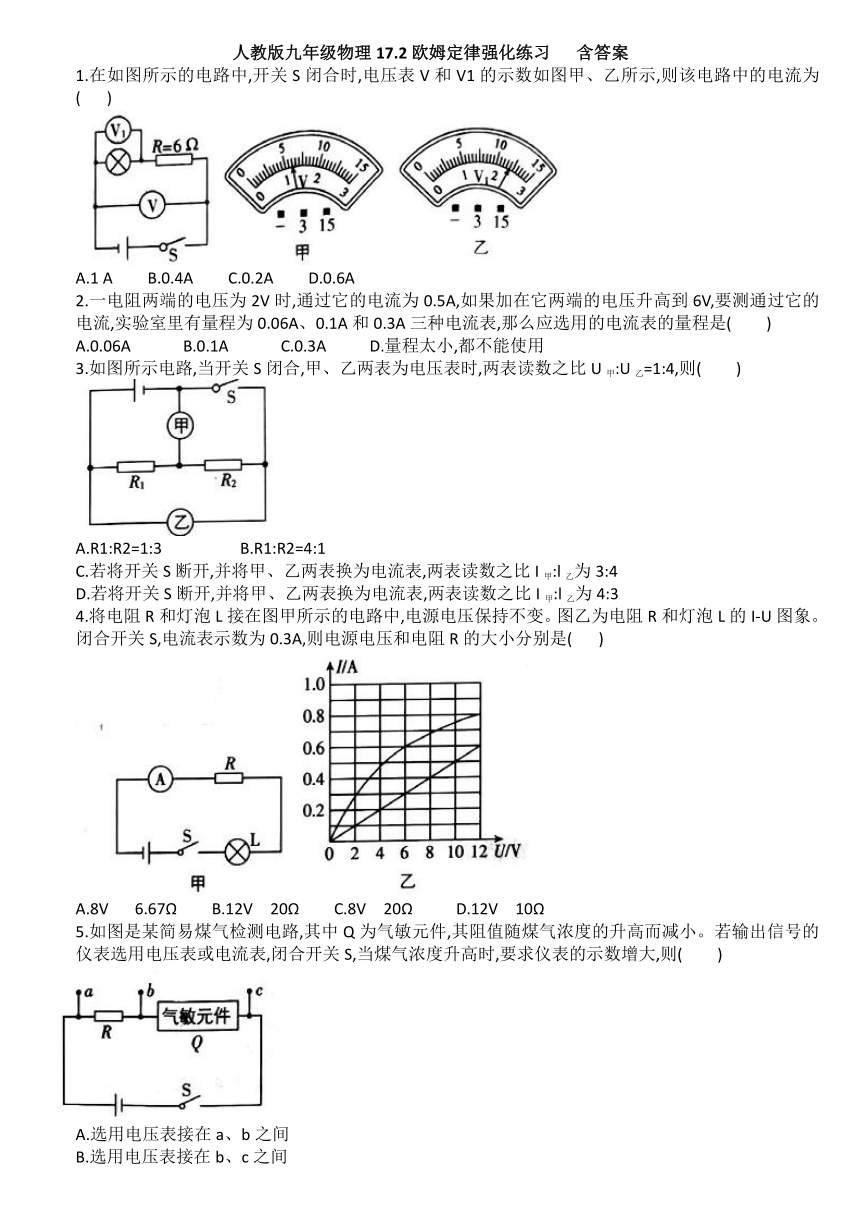

人教版九年级物理17.2欧姆定律强化练习 含答案

人教版九年级物理17.2欧姆定律强化练习 含答案
1.在如图所示的电路中,开关S闭合时,电压表V和V1的示数如图甲、乙所示,则该电路中的电流为( )
A.1 A B.0.4A C.0.2A D.0.6A
2.一电阻两端的电压为2V时,通过它的电流为0.5A,如果加在它两端的电压升高到6V,要测通过它的电流,实验室里有量程为0.06A、0.1A和0.3A三种电流表,那么应选用的电流表的量程是( )
A.0.06A B.0.1A C.0.3A D.量程太小,都不能使用
3.如图所示电路,当开关S闭合,甲、乙两表为电压表时,两表读数之比U甲:U乙=1:4,则( )
A.R1:R2=1:3 B.R1:R2=4:1
C.若将开关S断开,并将甲、乙两表换为电流表,两表读数之比I甲:l乙为3:4
D.若将开关S断开,并将甲、乙两表换为电流表,两表读数之比I甲:l乙为4:3
4.将电阻R和灯泡L接在图甲所示的电路中,电源电压保持不变。图乙为电阻R和灯泡L的I-U图象。闭合开关S,电流表示数为0.3A,则电源电压和电阻R的大小分别是( )
A.8V 6.67Ω B.12V 20Ω C.8V 20Ω D.12V 10Ω
5.如图是某简易煤气检测电路,其中Q为气敏元件,其阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表,闭合开关S,当煤气浓度升高时,要求仪表的示数增大,则( )
A.选用电压表接在a、b之间
B.选用电压表接在b、c之间
C.选用电流表接在b、c之间
D.选用电流表接在a、c之间
6.如图所示,甲、乙两个电路的电源完全相同,且R1=R2≠R3=R4,则下列说法中正确的是( )
A.电流表A1没有示数,电流表A2有示数
B.电流表A1、A2都有示数,且示数相同
C.电流表A1、A2都有示数,且电流表A1的示数较大
D.电流表A1、A2都有示数,且电流表A2的示数较大
7.某导体两端的电压是4V,通过的电流是0.8A,如果使该导体两端的电压增加到8V,那么通过该导体的电流和其电阻分别是 ( )
A.0.8A 10Ω B.0.4A 10Ω C.1.6A 10Ω D.1.6A 5Ω
8.如图所示电路中,电源电压不变,R1为定值电阻R2为滑动变阻器.闭合开关S,移动滑片P,多次记录电压表示数U和对应的电流表示数I,则绘出的U-I关系图象正确的是（ ）
9.如图甲所示的电路,当闭合开关后两只电压表的指针偏转均如图乙所示,则R1与R2的电阻之比为( )
A.4:1 B.1:4 C.5:1 D.1:5
10.如图甲,当开关S从2转到1时,根据电流表和电压表对应的示数,U-I坐标中描绘了相对应的点,如图乙,有关判断正确的是( )
A.电源电压为8V B.R2的阻值为10Ω C.R1的阻值为20Ω D.S接2时通过R2的电流为0.2A
11.一个灯泡正常工作时的电阻是20Ω,正常工作时的电压是8V,灯泡正常工作时通过它的电流是__A;现在把它接到电压是9V的电源上,要使它正常工作,需要给它串联一个阻值为_______Ω的电阻。
12.在图甲所示的电路中,当开关S从b转到a时,根据电流表和电压表对应的示数,在U-/坐标系中描绘了相对应的坐标点,如图乙所示,则电源电压是_______电阻R1的阻值是_________ ,电阻R2的阻值是_____
13.如图所示,闭合开关,当滑片P移动到最左端A处时,电压表示数为6V,电流表示数为0.6A;当滑片P移动到最右端B处时,电压表示数为2V。电源电压保持恒定,求
(1)电源的电压;
(2)R的阻值
(3)滑动变阻器的最大阻值。
答案
D
D
D
C
A
A
D
D
A
D
0.4 2.5
6 10 20
6 10 20
