科学四年级下教科版1.2点亮小灯泡

(共14张PPT)
教科版四年级科学下册第一单元
点亮小灯泡

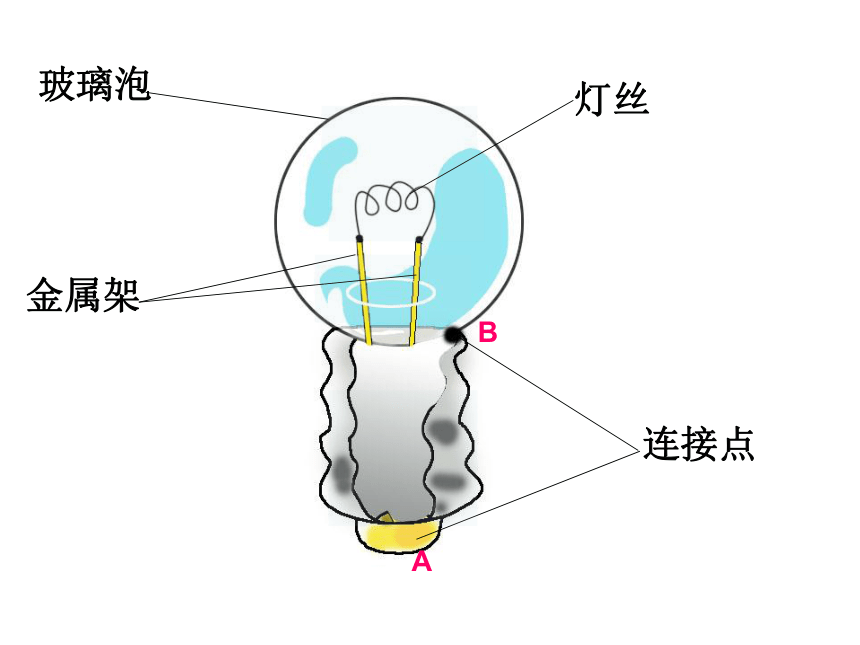

玻璃泡
连接点
灯丝
金属架
A
B
玻璃泡
金属架
灯丝
连接点
A
B

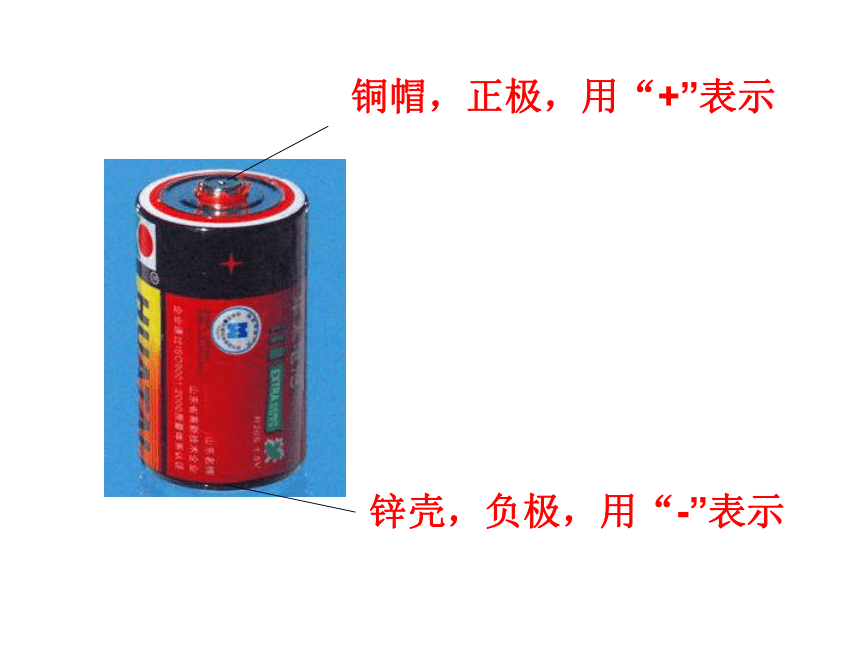

铜帽，正极，用“+”表示
锌壳，负极，用“-”表示

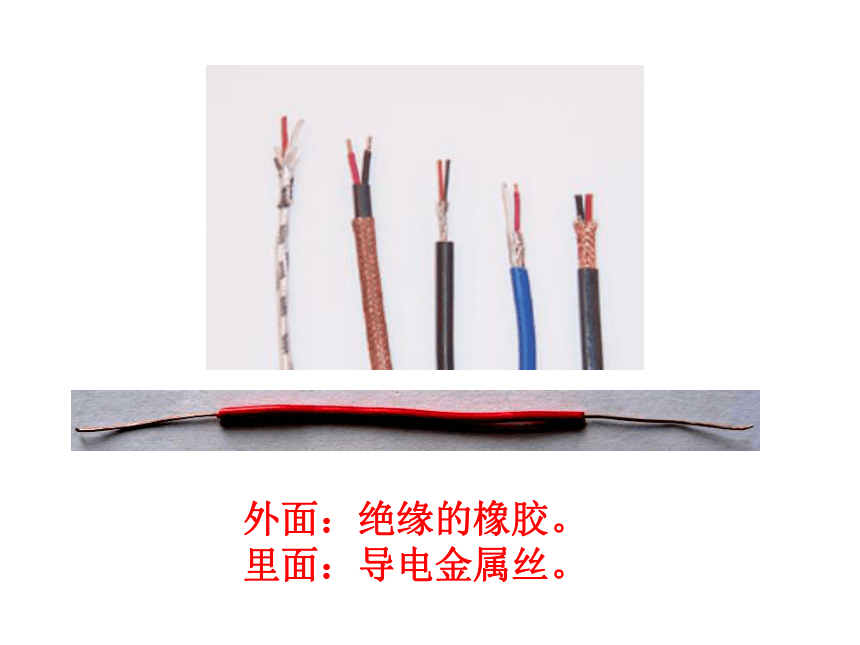

外面：绝缘的橡胶。
里面：导电金属丝。
小灯泡
电池
导线

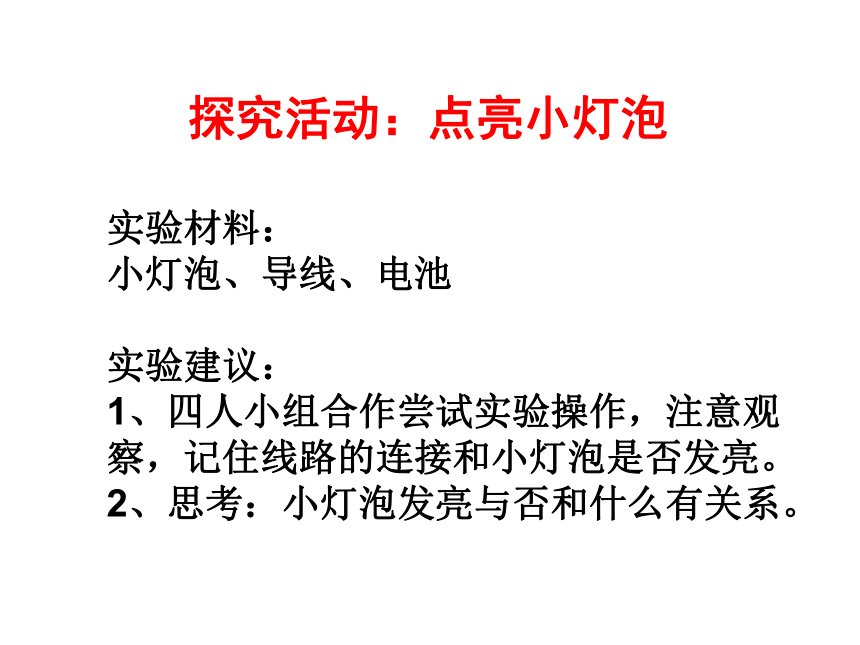

探究活动：点亮小灯泡
实验材料：
小灯泡、导线、电池
实验建议：
1、四人小组合作尝试实验操作，注意观察，记住线路的连接和小灯泡是否发亮。
2、思考：小灯泡发亮与否和什么有关系。
探究活动：点亮小灯泡
+
-
电流的流动路径
简便画法：电流的流动路径
（1）
（2）
（3）
这些小灯泡能发光吗？
发光
短路
发光
（4）
断路
断路:
电路中发生断线使电流不能导通的现象。
短路:
用导线直接把干电池的正负极连接起来,这种现象叫短路。短路时,电池和导线在一瞬间发热发烫,不仅小灯泡不能发光,电池也很快就会被破坏。
警告：
发电厂发出的、通过导线送到各家各户的电是220V交流电，这是足以引发触电事故、致人死亡的电，所以我们不能直接用家里、学校里的插座中的电做实验！
我们能不能直接用家里、学校插座中的电做实验？
拓展活动
你能同时点亮两个小灯泡吗？
