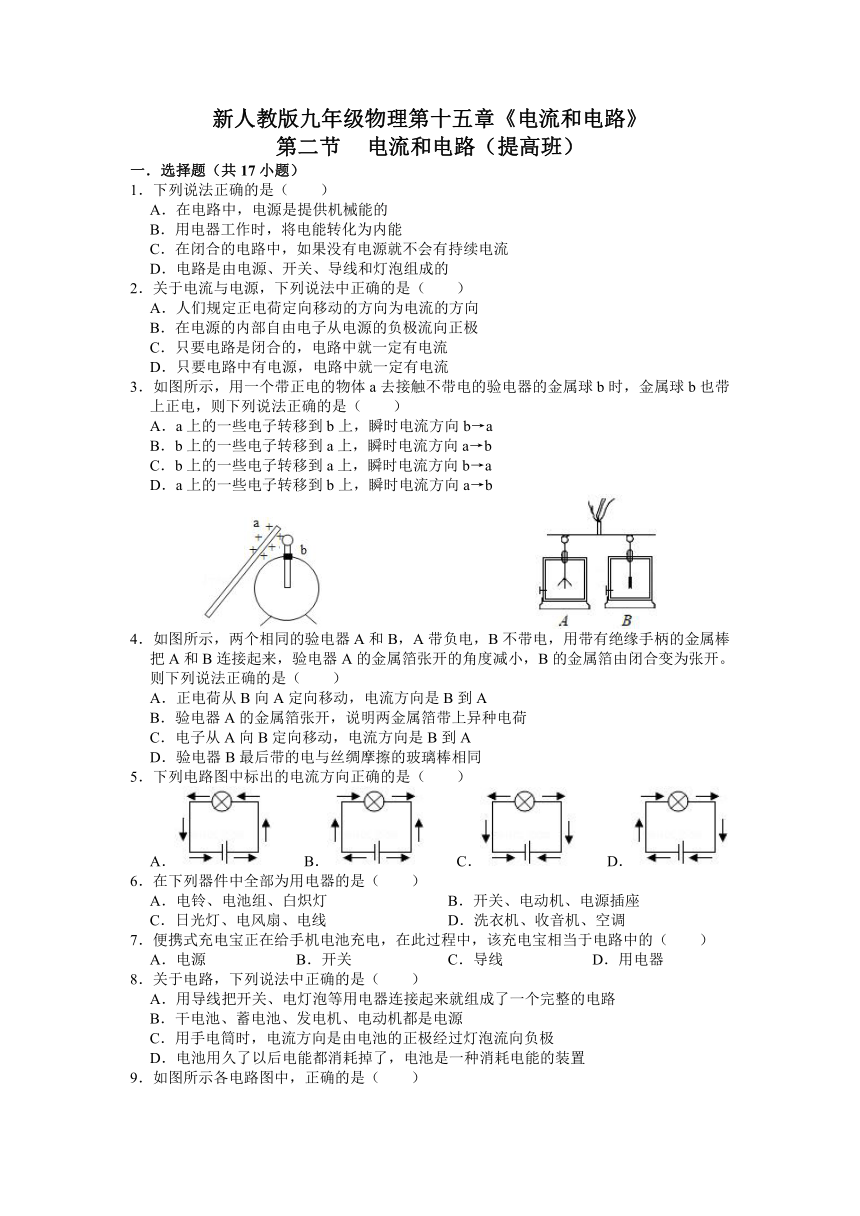

新人教版九年级物理第十五章《电流和电路》
第二节 电流和电路（提高班）
一．选择题（共17小题）
1．下列说法正确的是（　　）
A．在电路中，电源是提供机械能的
B．用电器工作时，将电能转化为内能
C．在闭合的电路中，如果没有电源就不会有持续电流
D．电路是由电源、开关、导线和灯泡组成的
2．关于电流与电源，下列说法中正确的是（　　）
A．人们规定正电荷定向移动的方向为电流的方向
B．在电源的内部自由电子从电源的负极流向正极
C．只要电路是闭合的，电路中就一定有电流
D．只要电路中有电源，电路中就一定有电流
3．如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是（　　）
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些电子转移到a上，瞬时电流方向b→a
D．a上的一些电子转移到b上，瞬时电流方向a→b
4．如图所示，两个相同的验电器A和B，A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，验电器A的金属箔张开的角度减小，B的金属箔由闭合变为张开。则下列说法正确的是（　　）
A．正电荷从B向A定向移动，电流方向是B到A
B．验电器A的金属箔张开，说明两金属箔带上异种电荷
C．电子从A向B定向移动，电流方向是B到A
D．验电器B最后带的电与丝绸摩擦的玻璃棒相同
5．下列电路图中标出的电流方向正确的是（　　）
A． B． C． D．
6．在下列器件中全部为用电器的是（　　）
A．电铃、电池组、白炽灯 B．开关、电动机、电源插座
C．日光灯、电风扇、电线 D．洗衣机、收音机、空调
7．便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的（　　）
A．电源 B．开关 C．导线 D．用电器
8．关于电路，下列说法中正确的是（　　）
A．用导线把开关、电灯泡等用电器连接起来就组成了一个完整的电路
B．干电池、蓄电池、发电机、电动机都是电源
C．用手电筒时，电流方向是由电池的正极经过灯泡流向负极
D．电池用久了以后电能都消耗掉了，电池是一种消耗电能的装置
9．如图所示各电路图中，正确的是（　　）
A． B． C． D．

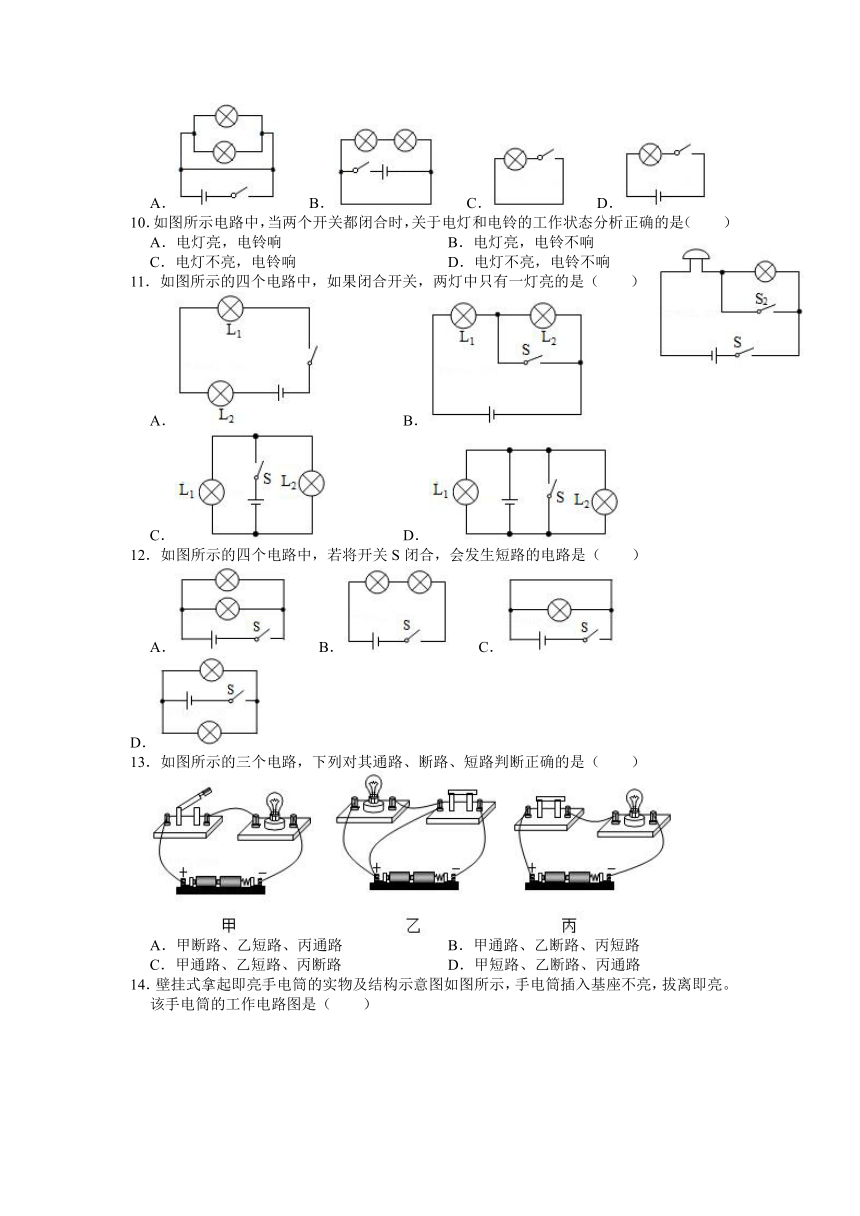

10．如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（　　）
A．电灯亮，电铃响 B．电灯亮，电铃不响
C．电灯不亮，电铃响 D．电灯不亮，电铃不响
11．如图所示的四个电路中，如果闭合开关，两灯中只有一灯亮的是（　　）
A． B．
C． D．
12．如图所示的四个电路中，若将开关S闭合，会发生短路的电路是（　　）
A． B． C． D．
13．如图所示的三个电路，下列对其通路、断路、短路判断正确的是（　　）
A．甲断路、乙短路、丙通路 B．甲通路、乙断路、丙短路
C．甲通路、乙短路、丙断路 D．甲短路、乙断路、丙通路

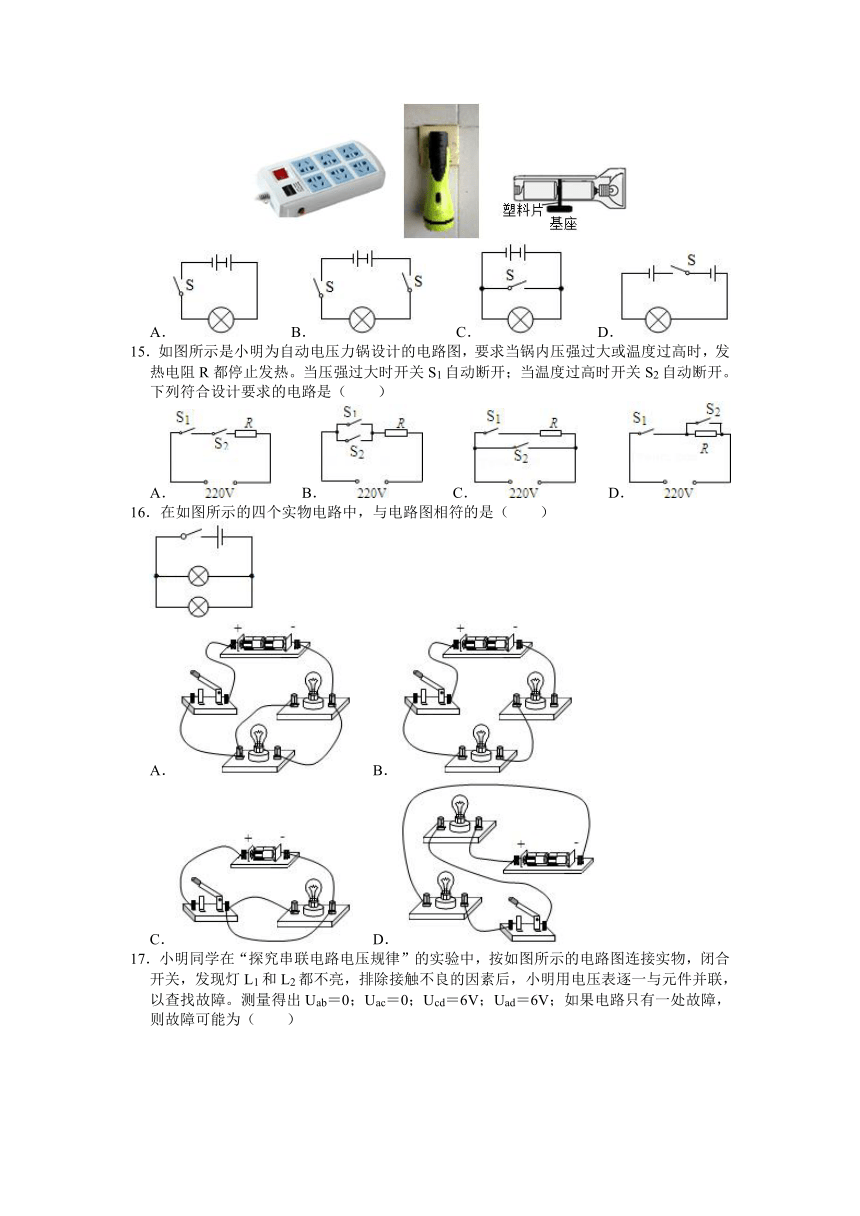

14．壁挂式拿起即亮手电筒的实物及结构示意图如图所示，手电筒插入基座不亮，拔离即亮。该手电筒的工作电路图是（　　）
A． B． C． D．
15．如图所示是小明为自动电压力锅设计的电路图，要求当锅内压强过大或温度过高时，发热电阻R都停止发热。当压强过大时开关S1自动断开；当温度过高时开关S2自动断开。下列符合设计要求的电路是（　　）
A． B． C． D．
16．在如图所示的四个实物电路中，与电路图相符的是（　　）
A． B．
C． D．
17．小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出Uab＝0；Uac＝0；Ucd＝6V；Uad＝6V；如果电路只有一处故障，则故障可能为（　　）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
二．填空题（共7小题）
18．在19世纪初，物理学家刚刚开始研究电流时，规定正电荷　 　的方向为电流方向，随着科学的发展，我们可以利用发光二极管判断电流的方向，是因为发光二极管具有　 　。
19．金属中的电流是由　 　发生定向移动形成的，所以金属中的电流方向跟电荷实际移动的方向　 　。
20．从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上，使荧光屏发光，则该电子束的电流方向是　 　流向　 　。
21．有些建筑物的顶端有避雷针，避雷针是针状金属物，它可以利用尖端放电，把云层所带的电荷导入大地，若云层带正电，那么尖端放电时，避雷针中自由电子的运动方向是 　 　（选填“从云层到大地”或“从大地到云层”）。
22．如图所示是一种声光报警器的电路图，当　 　时，灯亮、铃不响（选填“闭合S1、S2”或“闭合S1，断开S2”）。
23．如图所示，将一张口香糖包装锡纸用剪刀修剪形成中间狭窄的条形，并将锡纸直接接在两节5号干电池的正负极，随后，锡纸竟然燃烧起来，这是因为电路发生了　 　，导致电路中电流很大，因此在连接电路时，我们一定不能将电源正负极直接连接起来。
24．如图是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置：“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于　 　（选填“断开”或“闭合”）状态时，播放器会播放音乐；若“播放器”不播放音乐，因为播放器　 　（选填“断路”或“被短路”）。
三．实验探究题（共1小题）
25．小含想用刚学习的电路基本知识，连接一个电路。于是她找来一个干电池，一个小灯泡，一个开关和若干导线，连接成了如图所示的电路图。
（1）连接电路时，开关应处于　 　状态。当小含连接完最后一导线时，小灯泡就发光了。
小含认为电路连接的有问题，请你帮助小含在图中将错误的导线打个“×”，用笔画线代替导线画出正确的连接。
（2）改正错误后，闭合开关前，小灯泡不发光，这时的电路是　 　（填“通路”、“断路”或“短路”）；闭合开关后，小灯泡发光，这时的电路是　 　（填“通路”、“断路”或“短路”）。由此可知，电路中开关的作用是　 　。
（3）电源在电路中是　 　（填“提供”或“消耗”）电能的装置。小含看到实验桌上有一个“+、﹣”极模糊不清的电池盒，她用一个　 　（填“电铃”或“发光二极管”）就可以判断出电源的“+、﹣”极。
四．解答题（共3小题）
26．如图甲是把电池和玩具电风扇连接起来的电路图，请在图乙中用笔画表示导线连接相应的电路。
27．根据图中所示的实物连接图，在方框内画出电路图。
28．在图中，根据电路图连接实物图。
参考答案
一．选择题（共17小题）
1．C； 2．A； 3．B； 4．C； 5．A； 6．D； 7．A； 8．C； 9．D； 10．C； 11．B； 12．C； 13．A； 14．D； 15．A； 16．A； 17．C；
二．填空题（共7小题）
18．定向移动；单向导电性； 19．电子；相反； 20．荧光屏；显像管； 21．从大地到云层； 22．闭合S1、S2； 23．短路； 24．断开；被短路；
三．实验探究题（共1小题）
25．断开；断路；通路；控制电路的通断；提供；发光二极管；
四．解答题（共2小题）
26．；27．；28．；
