第四章光现象专题训练光现象作图2021—2022学年人教版八年级物理上册（有答案）

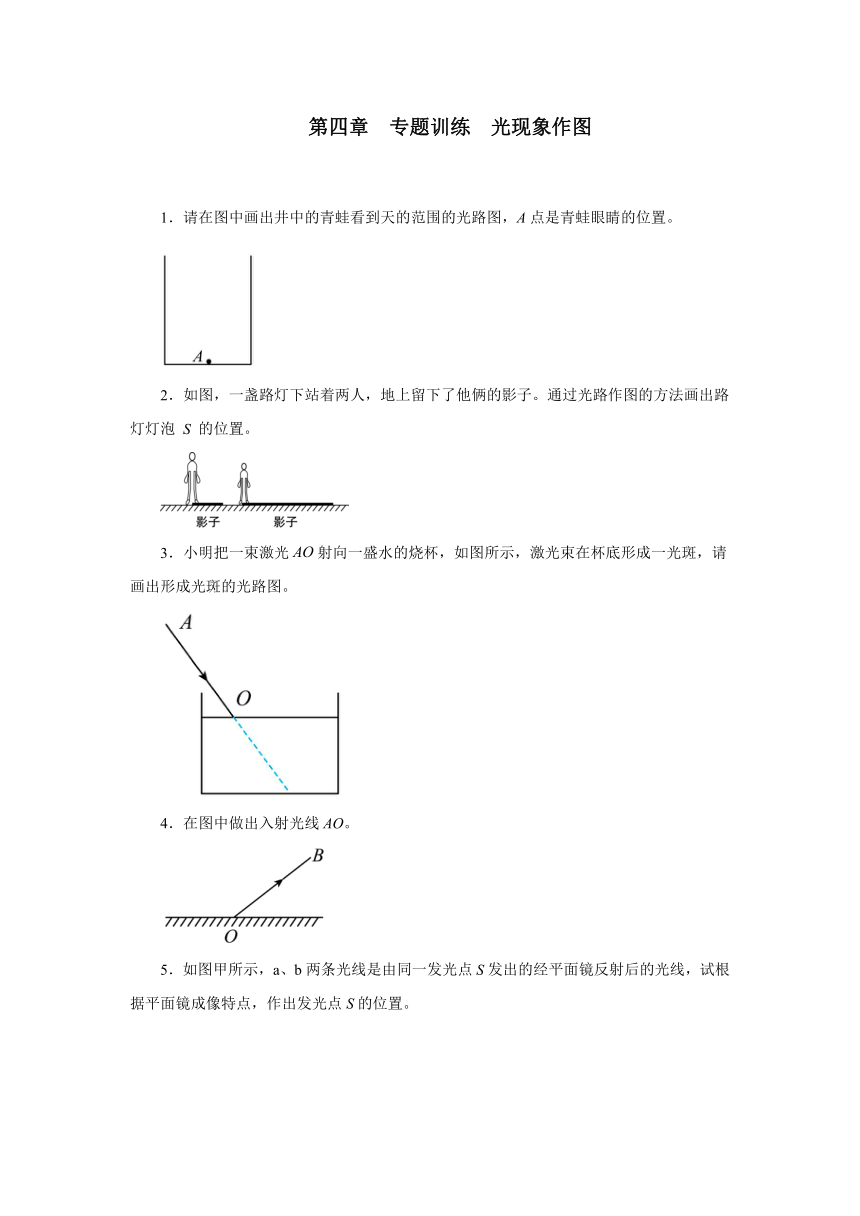

第四章 专题训练 光现象作图
1．请在图中画出井中的青蛙看到天的范围的光路图，A点是青蛙眼睛的位置。
2．如图，一盏路灯下站着两人，地上留下了他俩的影子。通过光路作图的方法画出路灯灯泡 S 的位置。
3．小明把一束激光射向一盛水的烧杯，如图所示，激光束在杯底形成一光斑，请画出形成光斑的光路图。
4．在图中做出入射光线AO。

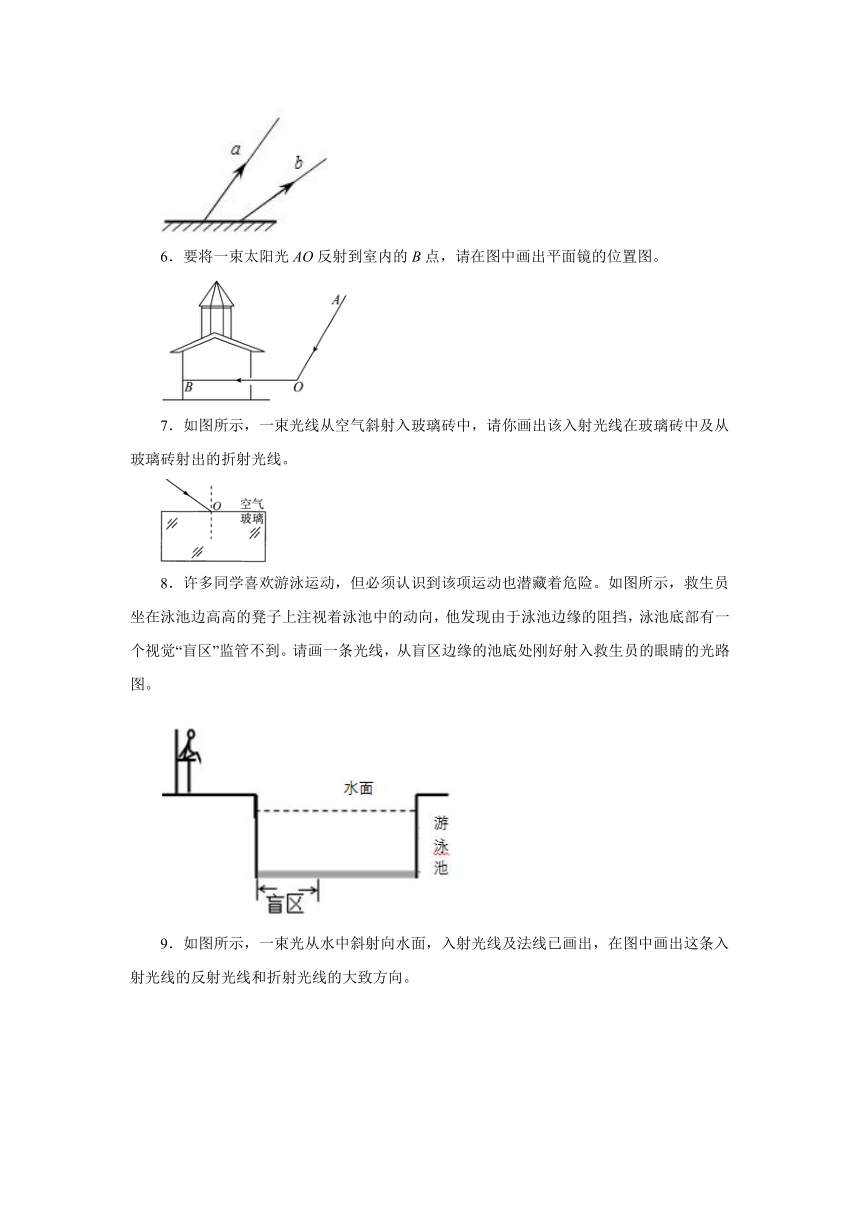

5．如图甲所示，a、b两条光线是由同一发光点S发出的经平面镜反射后的光线，试根据平面镜成像特点，作出发光点S的位置。
6．要将一束太阳光AO反射到室内的B点，请在图中画出平面镜的位置图。
7．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃砖中及从玻璃砖射出的折射光线。
8．许多同学喜欢游泳运动，但必须认识到该项运动也潜藏着危险。如图所示，救生员坐在泳池边高高的凳子上注视着泳池中的动向，他发现由于泳池边缘的阻挡，泳池底部有一个视觉“盲区”监管不到。请画一条光线，从盲区边缘的池底处刚好射入救生员的眼睛的光路图。

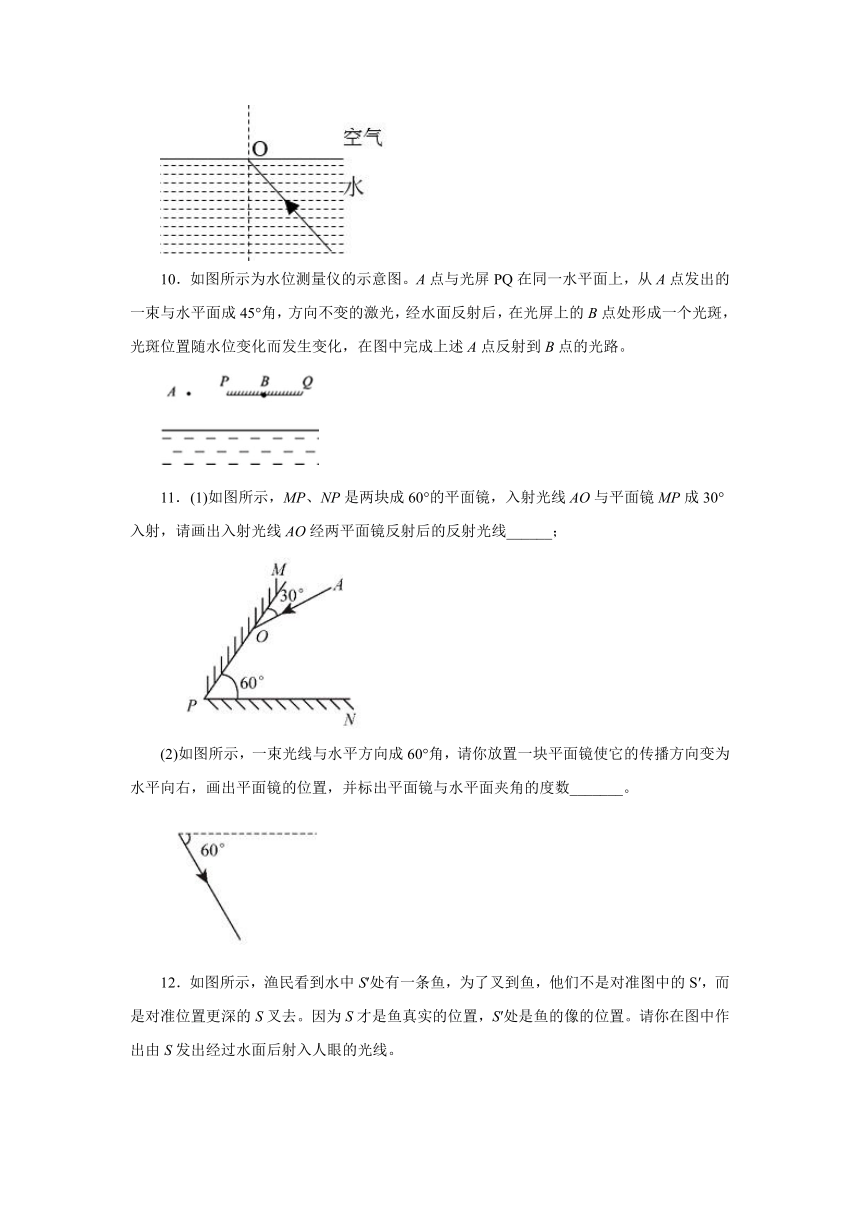

9．如图所示，一束光从水中斜射向水面，入射光线及法线已画出，在图中画出这条入射光线的反射光线和折射光线的大致方向。
10．如图所示为水位测量仪的示意图。A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化，在图中完成上述A点反射到B点的光路。
11．(1)如图所示，MP、NP是两块成60°的平面镜，入射光线AO与平面镜MP成30°入射，请画出入射光线AO经两平面镜反射后的反射光线______；
(2)如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出平面镜与水平面夹角的度数_______。

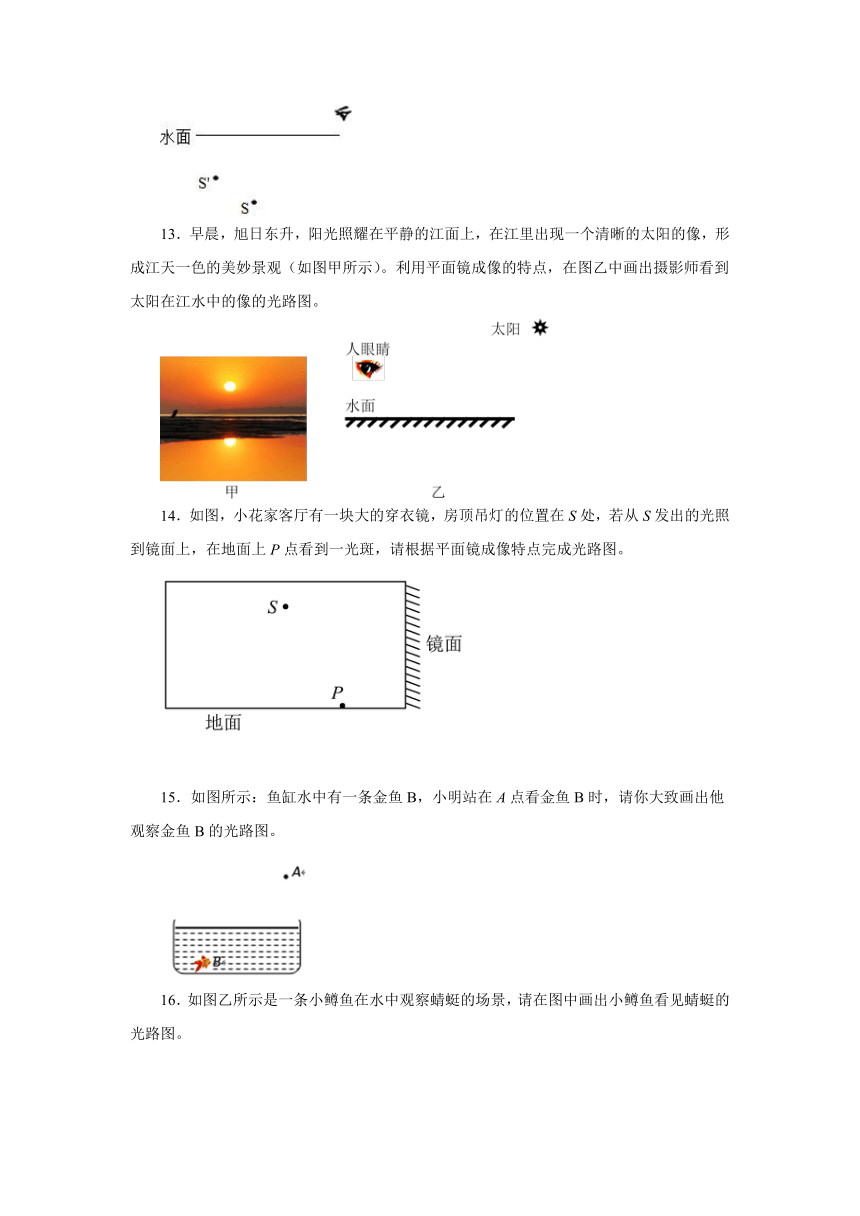

12．如图所示，渔民看到水中S′处有一条鱼，为了叉到鱼，他们不是对准图中的S′，而是对准位置更深的S叉去。因为S才是鱼真实的位置，S′处是鱼的像的位置。请你在图中作出由S发出经过水面后射入人眼的光线。
13．早晨，旭日东升，阳光照耀在平静的江面上，在江里出现一个清晰的太阳的像，形成江天一色的美妙景观（如图甲所示）。利用平面镜成像的特点，在图乙中画出摄影师看到太阳在江水中的像的光路图。
14．如图，小花家客厅有一块大的穿衣镜，房顶吊灯的位置在S处，若从S发出的光照到镜面上，在地面上P点看到一光斑，请根据平面镜成像特点完成光路图。
15．如图所示：鱼缸水中有一条金鱼B，小明站在A点看金鱼B时，请你大致画出他观察金鱼B的光路图。
16．如图乙所示是一条小鳟鱼在水中观察蜻蜓的场景，请在图中画出小鳟鱼看见蜻蜓的光路图。
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
