第十五章 第5节 串、并联电路中电流的规律2021-2022学年人教版物理九年级全一册（有答案）

2021-2022学年人教版物理九年级
第十五章 第5节 串、并联电路中电流的规律
一、单选题

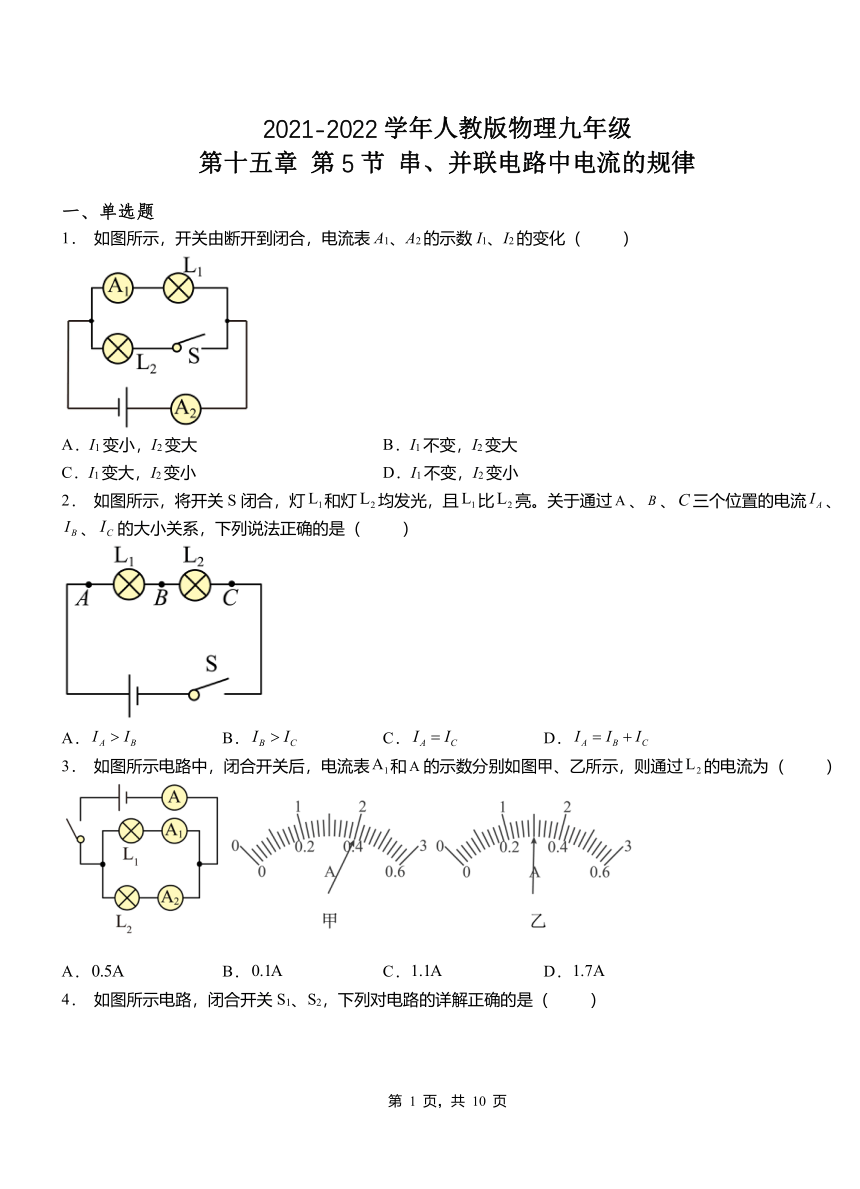

1． 如图所示，开关由断开到闭合，电流表A1、A2的示数I1、I2的变化（ ）
A．I1变小，I2变大 B．I1不变，I2变大
C．I1变大，I2变小 D．I1不变，I2变小
2． 如图所示，将开关S闭合，灯和灯均发光，且比亮。关于通过、、三个位置的电流、、的大小关系，下列说法正确的是（ ）
A． B． C． D．
3． 如图所示电路中，闭合开关后，电流表和的示数分别如图甲、乙所示，则通过的电流为（ ）
A． B． C． D．
4． 如图所示电路，闭合开关S1、S2，下列对电路的详解正确的是（ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小

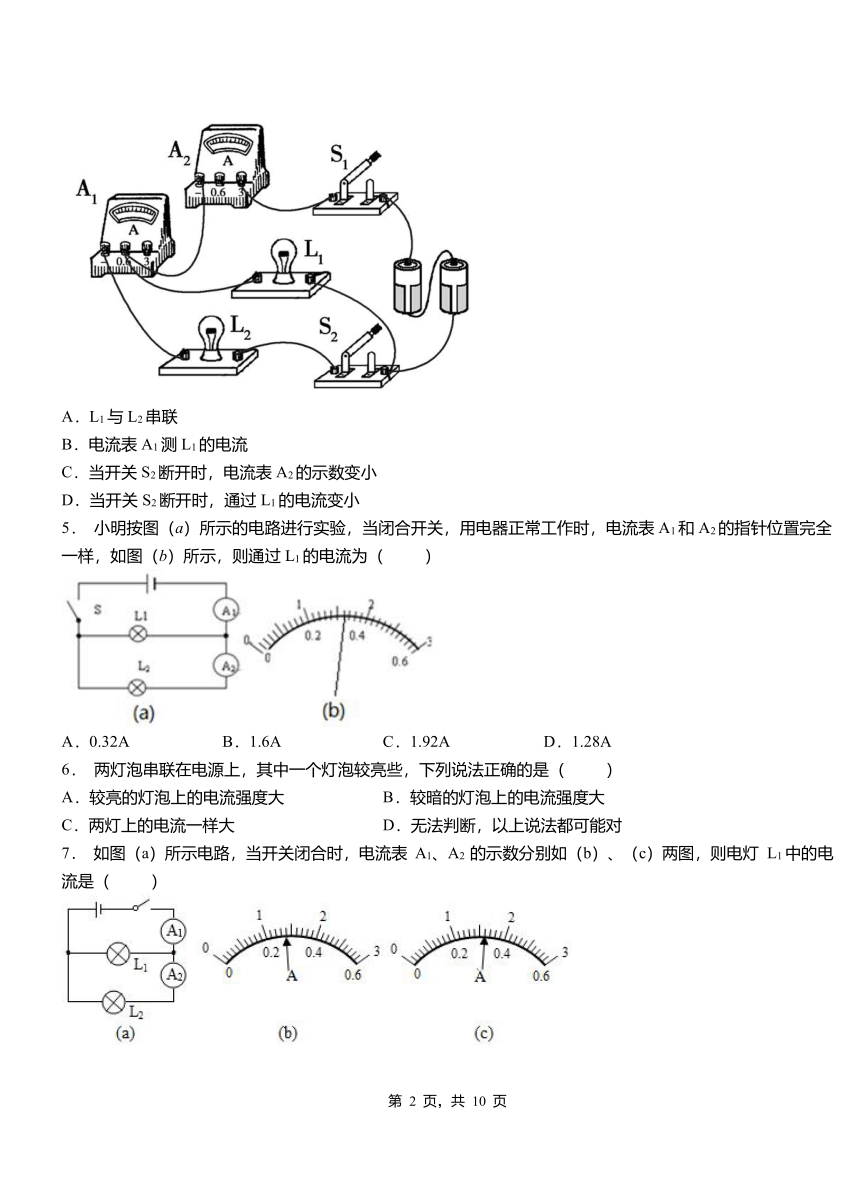

5． 小明按图（a）所示的电路进行实验，当闭合开关，用电器正常工作时，电流表A1和A2的指针位置完全一样，如图（b）所示，则通过L1的电流为（ ）
A．0.32A B．1.6A C．1.92A D．1.28A
6． 两灯泡串联在电源上，其中一个灯泡较亮些，下列说法正确的是（ ）
A．较亮的灯泡上的电流强度大 B．较暗的灯泡上的电流强度大
C．两灯上的电流一样大 D．无法判断，以上说法都可能对
7． 如图（a）所示电路，当开关闭合时，电流表 A1、A2 的示数分别如（b）、（c）两图，则电灯 L1中的电流是（ ）
A．0.28A B．1.08A C．1.14A D．1.36A

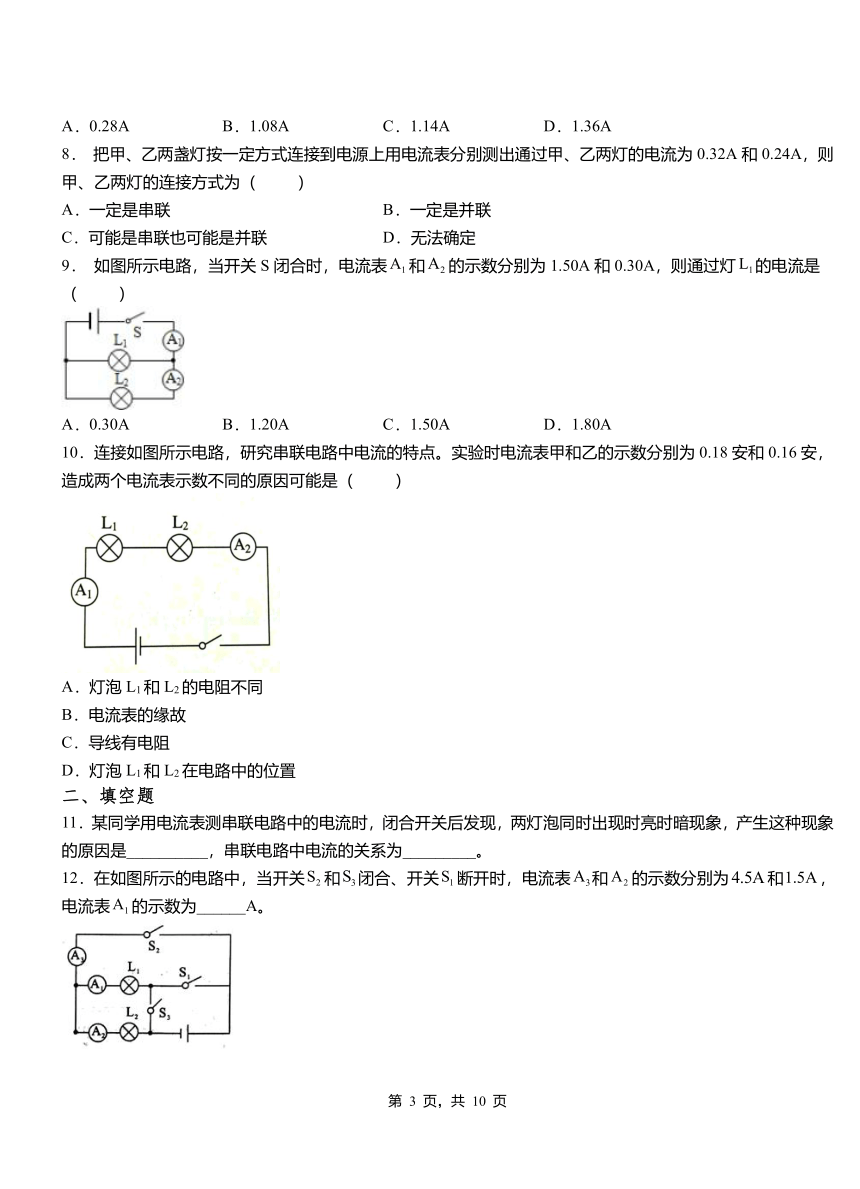

8． 把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．无法确定
9． 如图所示电路，当开关S闭合时，电流表和的示数分别为1.50A和0.30A，则通过灯的电流是（ ）
A．0.30A B．1.20A C．1.50A D．1.80A
10．连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2的电阻不同
B．电流表的缘故
C．导线有电阻
D．灯泡L1和L2在电路中的位置
二、填空题
11．某同学用电流表测串联电路中的电流时，闭合开关后发现，两灯泡同时出现时亮时暗现象，产生这种现象的原因是__________，串联电路中电流的关系为_________。
12．在如图所示的电路中，当开关和闭合、开关断开时，电流表和的示数分别为和，电流表的示数为______A。
13．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是______，在某次电学实验中发现电流表的指针往左偏转，你会告诉他这是因为______。
14．如图甲所示，当开关S2断开，S1、S3闭合时，能够发光的小灯泡有______；当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是______A。
15．在如图所示的电路中，电流表A1和A2的示数分别为0.4A和0.5A，若将电路中的某两个灯泡互换，电流表A1和A2的示数却不变，则电流表A的示数可能为______A或_______A。
16．当闭合下图所示的电路的开关时，电流表A1、A2的示数如下图甲和乙所示，则流过灯泡L1和L2的电流分别为______A和______A。

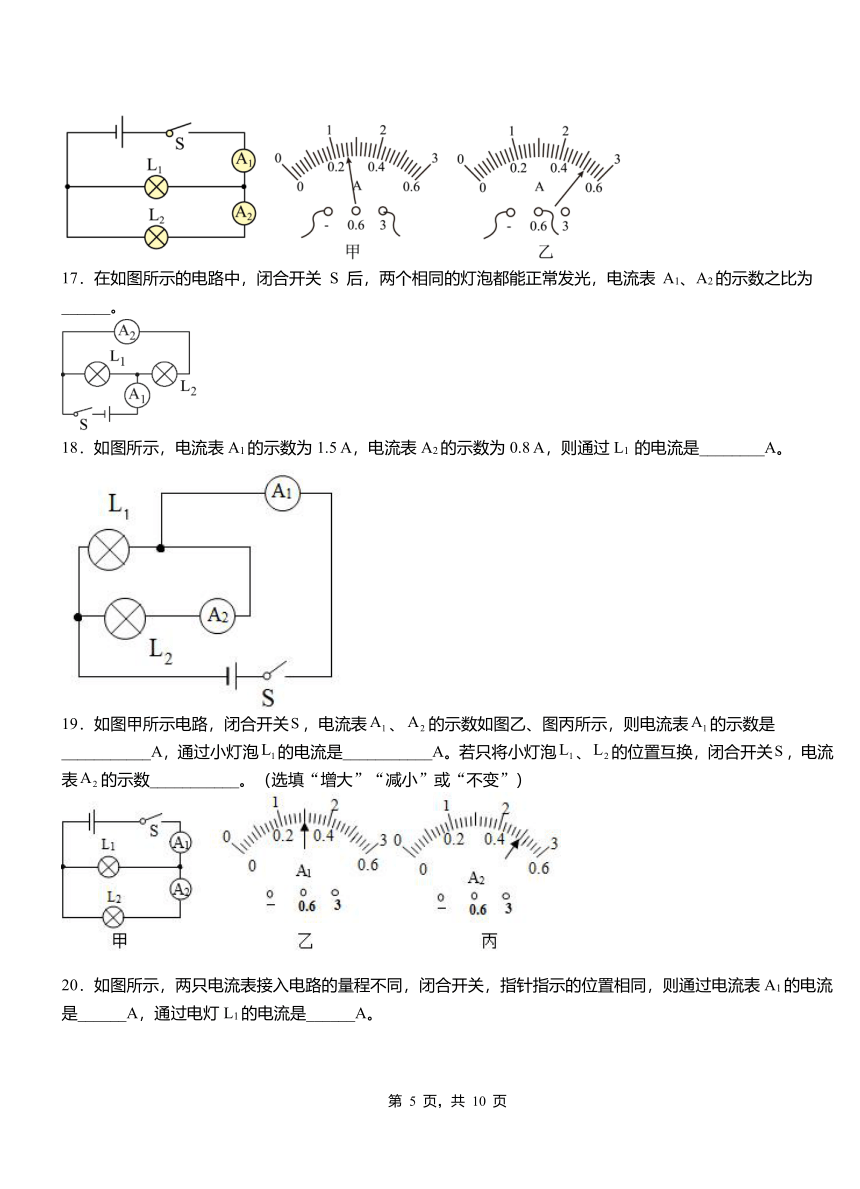

17．在如图所示的电路中，闭合开关 S 后，两个相同的灯泡都能正常发光，电流表 A1、A2的示数之比为______。
18．如图所示，电流表A1的示数为1.5 A，电流表A2的示数为0.8 A，则通过L1 的电流是________A。
19．如图甲所示电路，闭合开关，电流表、的示数如图乙、图丙所示，则电流表的示数是___________A，通过小灯泡的电流是___________A。若只将小灯泡、的位置互换，闭合开关，电流表的示数___________。（选填“增大”“减小”或“不变”）
20．如图所示，两只电流表接入电路的量程不同，闭合开关，指针指示的位置相同，则通过电流表A1的电流是______A，通过电灯L1的电流是______A。
三、实验题
21．探究并联电路的电流规律.
装置图
实验步骤表格 1.按照图把两个灯泡L1、L2串联起来接在电源上；2.用电流表分别测出L1和L2和干路电流。3.将数据填入表格，详解数据，得出结论。电流表位置干路L2L1电流I/A0.30.20.14.讨论：并联电路中，_________。公式为：________。
问题讨论 1.在上图中，要求两个灯泡组成并联关系，然后与开关和电源连成电路，而电流表则可以测量单独流过灯泡L1的电流，请按上述要求连接电路。___________2实验过程中，电流表的示数为0.24A，请你在上面的标出接线柱和指针的位置。______
22．小吴和小李按照课本要求探究并联电路中电流的关系，他们设计的电路图如图甲所示；
IA/A IB/A IC/A
0.12 0.12 0.24
0.24 0.24 0.48
0.3 0.3 0.6
（1）在闭合开关前，小吴发现电流表偏转情况如图乙所示，根据你的详解，你认为原因可能是___________。
（2）在实验过程中（图丙）闭合开关发现灯L1不工作，L2工作，调换两个灯泡的位置后，L1仍不工作，L2继续工作，该电路存在的问题是：___________。
（3）正确连接电路后（图丙），小李测量了A、B、C三处的电流值，测量数据如下表，在详解数据后，小李就得出了：“在并联电路中，干路电流等于各支路电流之和且各支路电流相等”的结论。小吴看到小李的结论后，认为小李的测量数据不够支撑结论，其原因是：___________。
2021-2022学年人教版物理九年级第十五章 第5节 串、并联电路中电流的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C C C D C B B B B
二、填空题
11．电路接触不良 串联电路各处电流相等
12．3
13．0.2 电流表正负接线柱接反
14．L1 0.8A
15．0.7 0.65
16．0.78 0.52
17．
18．0.7
19．1.5 1 增大
20．1.5 1.2
三、实验题
21．干路电流等于各支路电流之和 I=I1+I2
22．电流表没有调零 灯L1断路 选用灯泡的规格相同
