第十七章 第1节 电流与电压和电阻的关系 同步练习 2021-2022学年人教版物理九年级（有答案）

2021-2022学年人教版物理九年级
第十七章 第1节 电流与电压和电阻的关系
一、单选题
1． 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是（ ）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
2． 如果在“探究电流跟电压的关系”中，按照如图的电路图连接了电路，各表的正负接线柱和量程均正确，结果会
A．电流表被烧坏 B．电压表被烧坏 C．电流表示数为0 D．电压表示数为0
3． 关于导体电阻，下列说法中正确的是
A．导体两端的电压越小，电阻越大 B．导体两端的电压越大，电阻越小
C．通过导体的电流强度越小，电阻越大 D．以上说法都不对
4． 在研究电流与电阻的关系时，小刚先用5欧的定值电阻进行实验，使电压表的示数为3V，记下电流表的示数，接着换用10欧的定值电阻后，闭合开关，他下一步的操作是
A．记录电流表和电压表的示数
B．将变阻器滑片向左移动直至电压表示数恢复3V
C．将变阻器滑片向右移动直至电压表示数恢复3V
D．增加电阻的数直至电压表示数恢复3V
5． 在“探究电流与电阻的关系”实验中，可得到的I—R图象是
A． B． C． D．
6． 如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（ ）
A．将变阻器滑片P向左移动，保持电压表示数不变
B．将变阻器滑片P向右移动，保持电流表示数不变
C．将变阻器滑片P向右移动，保持电压表示数不变
D．将变阻器滑片P向左移动，保持电流表示数不变
7． 小明用如图电路研究电流跟电阻的关系．那么在实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，他下一步的操作应是（ ）
A．记录电流表和电压表的示数 B．将变阻器滑片向右滑动
C．将变阻器滑片向左移动 D．增加电池的个数
8． 小明同学用控制变量法探究“电流跟电阻的关系”，电路如图所示．在此实验过程中，当A，B两点间的电阻由5Ω换成10Ω时，他下一步应采取的正确操作是
A．只需将电池数增加一倍
B．只需将电池数减半
C．将变阻器的滑片适当向左移动
D．将变阻器的滑片适当向右移动

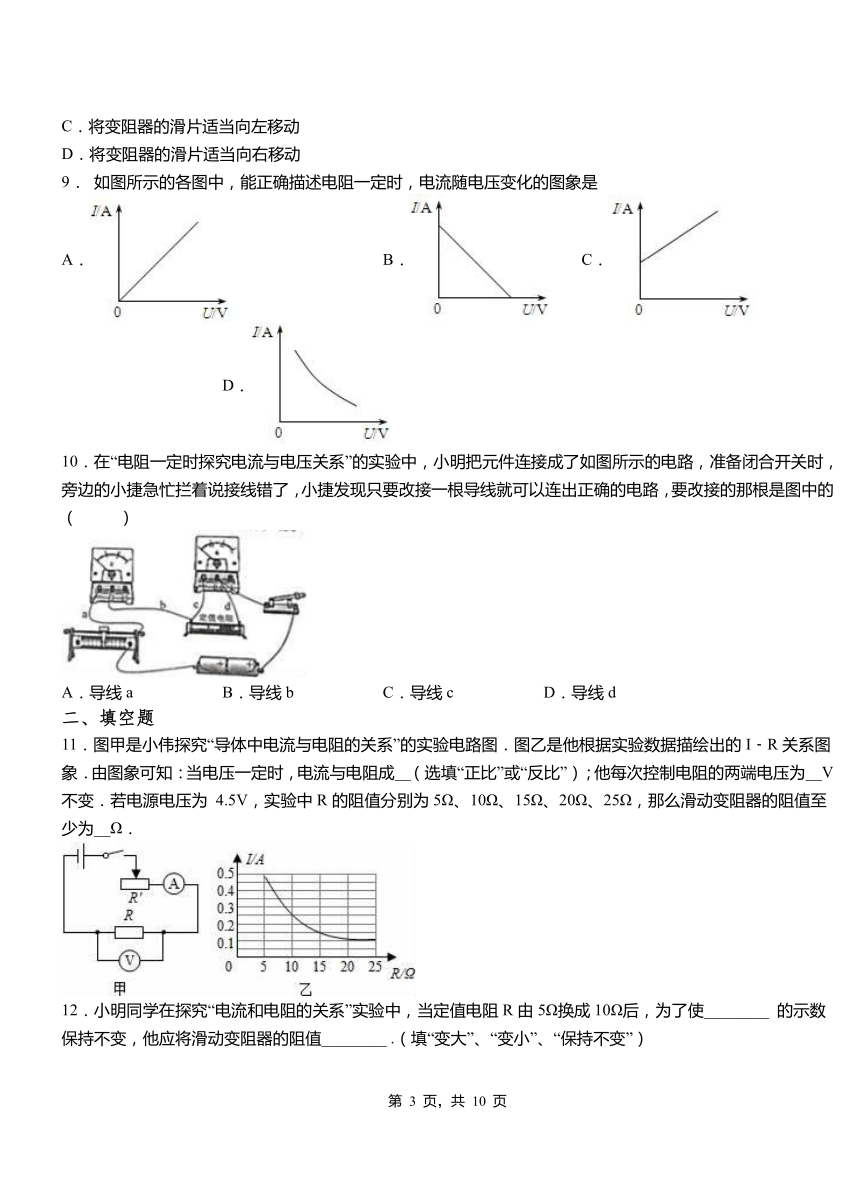

9． 如图所示的各图中，能正确描述电阻一定时，电流随电压变化的图象是
A． B． C． D．
10．在“电阻一定时探究电流与电压关系”的实验中，小明把元件连接成了如图所示的电路，准备闭合开关时，旁边的小捷急忙拦着说接线错了，小捷发现只要改接一根导线就可以连出正确的电路，要改接的那根是图中的（ ）
A．导线a B．导线b C．导线c D．导线d
二、填空题
11．图甲是小伟探究“导体中电流与电阻的关系”的实验电路图．图乙是他根据实验数据描绘出的I﹣R关系图象．由图象可知：当电压一定时，电流与电阻成__（选填“正比”或“反比”）；他每次控制电阻的两端电压为__V不变．若电源电压为 4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，那么滑动变阻器的阻值至少为__Ω．
12．小明同学在探究“电流和电阻的关系”实验中，当定值电阻R由5Ω换成10Ω后，为了使________ 的示数保持不变，他应将滑动变阻器的阻值________ .（填“变大”、“变小”、“保持不变”）

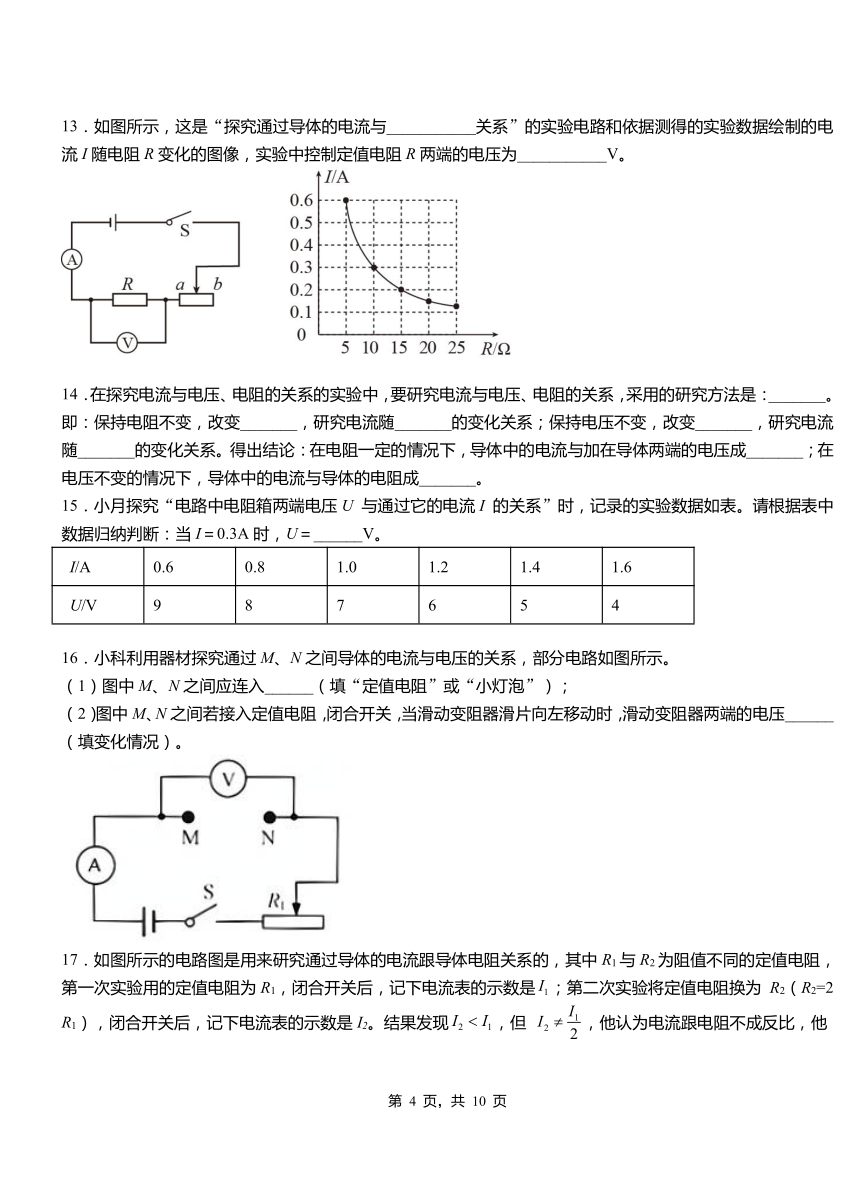

13．如图所示，这是“探究通过导体的电流与___________关系”的实验电路和依据测得的实验数据绘制的电流I随电阻R变化的图像，实验中控制定值电阻R两端的电压为___________V。
14．在探究电流与电压、电阻的关系的实验中，要研究电流与电压、电阻的关系，采用的研究方法是：_______。即：保持电阻不变，改变_______，研究电流随_______的变化关系；保持电压不变，改变_______，研究电流随_______的变化关系。得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成_______；在电压不变的情况下，导体中的电流与导体的电阻成_______。
15．小月探究“电路中电阻箱两端电压U 与通过它的电流I 的关系”时，记录的实验数据如表。请根据表中数据归纳判断：当I＝0.3A时，U＝______V。
I/A 0.6 0.8 1.0 1.2 1.4 1.6
U/V 9 8 7 6 5 4
16．小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。
（1）图中M、N之间应连入______（填“定值电阻”或“小灯泡”）；
（2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压______（填变化情况）。

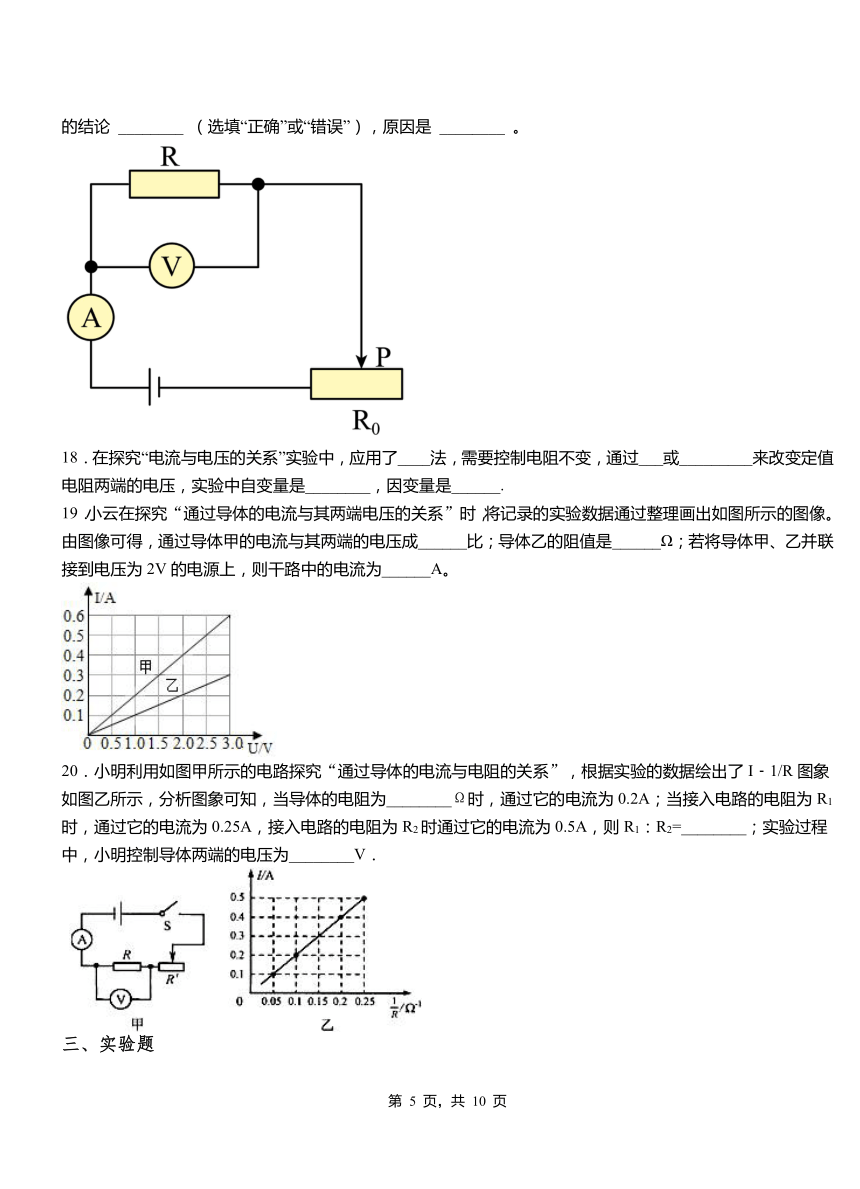

17．如图所示的电路图是用来研究通过导体的电流跟导体电阻关系的，其中R1与R2为阻值不同的定值电阻，第一次实验用的定值电阻为R1，闭合开关后，记下电流表的示数是；第二次实验将定值电阻换为 R2（R2=2 R1），闭合开关后，记下电流表的示数是I2。结果发现，但 ，他认为电流跟电阻不成反比，他的结论 ________ （选填“正确”或“错误”），原因是 ________ 。
18．在探究“电流与电压的关系”实验中，应用了____法，需要控制电阻不变，通过___或_________来改变定值电阻两端的电压，实验中自变量是________，因变量是______.
19．小云在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理画出如图所示的图像。由图像可得，通过导体甲的电流与其两端的电压成______比；导体乙的阻值是______Ω；若将导体甲、乙并联接到电压为2V的电源上，则干路中的电流为______A。
20．小明利用如图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣1/R图象如图乙所示，分析图象可知，当导体的电阻为________Ω时，通过它的电流为0.2A；当接入电路的电阻为R1时，通过它的电流为0.25A，接入电路的电阻为R2时通过它的电流为0.5A，则R1：R2=________；实验过程中，小明控制导体两端的电压为________V．
三、实验题
21．在“探究电流与电压的关系”的实验中，
（1）请在方框中画出能够改变定值电阻的电压、并可以同时测量电压和电流的电路图____
（2）通过实验记录电流表、电压表的示数如下表所示
R=10Ω
对表中数据进行分析，你认为错误的数据是实验序号_____，排除错误数据，可归纳得出的结论是_____．
（3）如果想用此电路继续探究“电流与电阻的关系”，每次更换电阻后，可以通过调节_____，使电阻两端的电压不变．实验得出的结论是_____．
22．在探究电阻一定时电流与电压关系的实验中：
（1）请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接___________：
（2）实验过程中得到的部分数据如下表所示．第3次测时，电流表的示数如图丙所示，请将该数据填入表格中_____________
实验序号 1 2 3 …
电压U/V 0.8 1.6 2.4 …
电流I/A 0.16 0.32 __________ …
（3）在图丁中的坐标轴上标出适当的标度，把上表中的数据在坐标系中描点并连线__________．
2021-2022学年人教版物理九年级第十七章 第1节 电流与电压和电阻的关系（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C D C D C B D A D
二、填空题
11．反比 2.5 20
12．电压表 变大
13．电阻 3
14．控制变量法电压电压电阻电阻正比反比
15．10.5
16．定值电阻 减小
17．错误 没有保持定值电阻两端的电压不变
18．控制变量 调节滑动变阻器滑片 改变电池节数 电阻两端的电压 通过电阻的电流
19．正 10 0.6
20．102：12
三、实验题
21． 5 在电阻一定时，电流与电压成正比 滑动变阻器 在导体两端电压一定时，电流与电阻成反比
【
22． 0.48
