16.4变阻器同步练习 2021-2022学年人教版九年级物理（有答案）

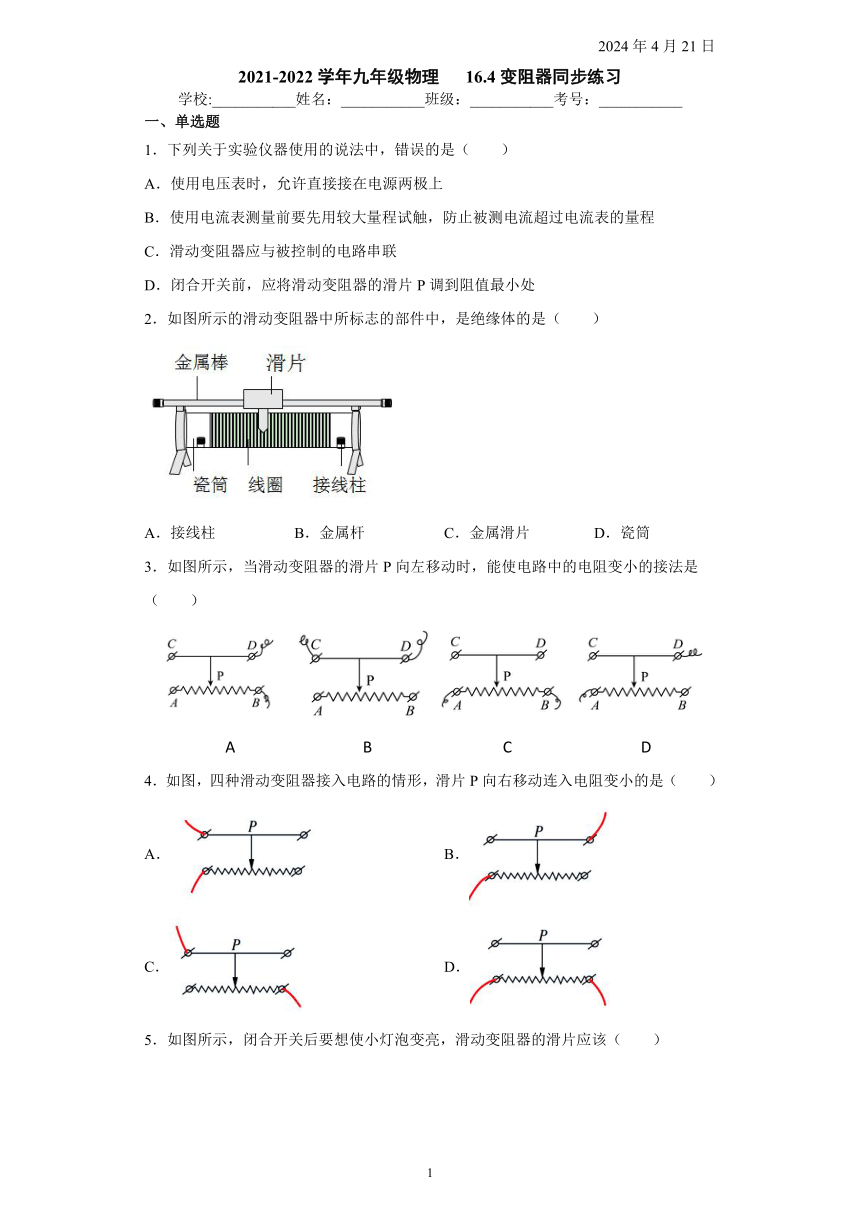

2021-2022学年九年级物理 16.4变阻器同步练习
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．下列关于实验仪器使用的说法中，错误的是（　　）
A．使用电压表时，允许直接接在电源两极上
B．使用电流表测量前要先用较大量程试触，防止被测电流超过电流表的量程
C．滑动变阻器应与被控制的电路串联
D．闭合开关前，应将滑动变阻器的滑片P调到阻值最小处
2．如图所示的滑动变阻器中所标志的部件中，是绝缘体的是（　　）
A．接线柱 B．金属杆 C．金属滑片 D．瓷筒
3．如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（　　）
A B C D
4．如图，四种滑动变阻器接入电路的情形，滑片P向右移动连入电阻变小的是（　　）
A． B．
C． D．

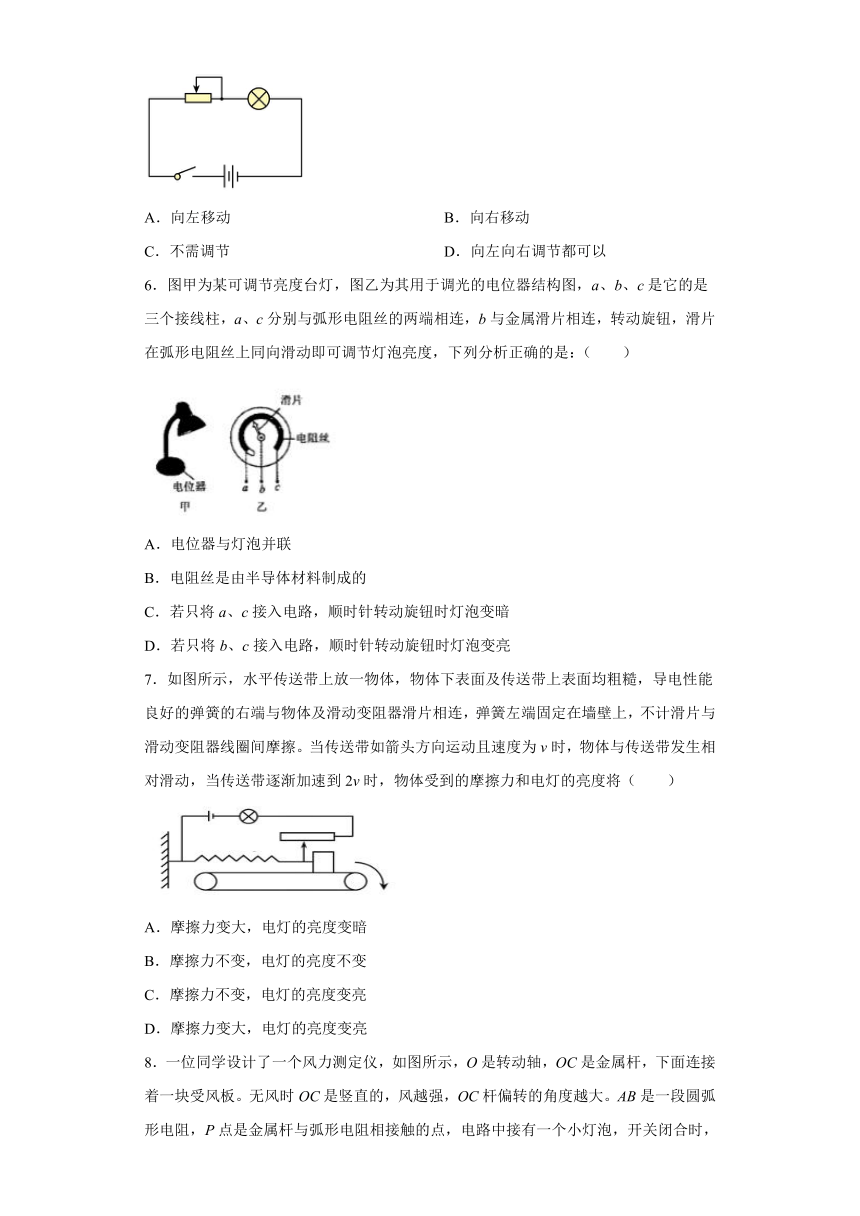

5．如图所示，闭合开关后要想使小灯泡变亮，滑动变阻器的滑片应该（　　）
A．向左移动 B．向右移动
C．不需调节 D．向左向右调节都可以
6．图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是：（　　）
A．电位器与灯泡并联
B．电阻丝是由半导体材料制成的
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变暗
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
7．如图所示，水平传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧的右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦。当传送带如箭头方向运动且速度为v时，物体与传送带发生相对滑动，当传送带逐渐加速到2v时，物体受到的摩擦力和电灯的亮度将（　　）
A．摩擦力变大，电灯的亮度变暗
B．摩擦力不变，电灯的亮度不变
C．摩擦力不变，电灯的亮度变亮
D．摩擦力变大，电灯的亮度变亮
8．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，开关闭合时，关于该装置的使用，下列说法错误的是（　　）
A．风力越大，接入电路中的电阻越小
B．可以通过灯泡的亮度粗略反映风力的大小，灯泡越暗，说明风力越小
C．金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器，有风时，PA部分连入电路
D．若要提高该装置反映风力大小的性能，可以在电路中串联一个电流表
9．在图所示电路中，电源电压保持不变，当滑片P向右移动时（　　）
A．电流表A示数不变，电压表V示数不变
B．电流表A示数不变，电压表V示数变大
C．电流表A示数变小，电压表V示数变大
D．电流表A示数变小，电压表V示数不变
10．如图，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是（　　）
A．S和A接触，P向右移动灯泡变暗
B．S和B接触，P向右移动灯泡亮度变亮
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P向右移动灯泡亮度变暗
11．某实验小组的同学在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现灯泡不亮。接下来，他最合理的是（　　）
A．断开开关，更换灯泡重新实验
B．断开开关，拆掉导线重新连接电路
C．断开开关，增加电池的个数重新实验
D．观察电流表是否有示数，判断电路是否断路
12．如图所示是一种自动测定油箱内油量的装置示意图。其中R是滑动变阻器，它的滑片为杠杆的一端，杠杆的另一端通过硬杆与浮标相连，当油箱内油量增加时，两电表示数的变化情况是（　　）
A．电流表、电压表示数均增大 B．电流表、电压表示数均减小
C．电压表示数增大，电流表示数减小 D．电压表示数减小，电流表示数增大
二、填空题
13．如图所示，是一种可以改变收音机音量大小的电路元件结构示意图，ABC是固定的铜片，D是一段弧形电阻，E是一端连接在B上的，另一端可在D上滑动的铜片，为了使滑片E顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片______接入电路，如果将A、C接入电路，滑片E在逆时针转动过程中，音量______（“变大”“变小”或“不变”）
14．如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，油量表是由______改装而成的（选填“电流表”、“电压表”），油位越高流过的电流______（选填“越大”、“越小”、“不变”）。
15．某滑动变阻器的铭牌如图所示，则该滑动变阻器的标示值是____：当滑片向D端移动时，它接入电路的电阻值____（填“变大”、“变小”或“不变”）。
16．如图是一种可调音量大小的电路元件结构示意图，、、是固定的铜片，是一段裸露的弧形电阻，的一端连接在上，另一端可在上滑动的铜片。已知铜片和串接入电路中，使滑片逆时针转动时，该元件接入电路的电阻______（选填“变大”或“变小”），通过该元件的电流______（选填“变大”或“变小”），从而调节音响声音的大小，其实质是通过改变接入电路中电阻线的______从而改变电阻的大小。
17．如图所示，为某可调高度台灯及用于调光的电位器结构图，b与金属滑片P相连，则电位器应该与灯泡______（填“串联”或“并联”），欲使滑片P顺时针转动是灯泡变亮，应将接线柱b与______（填“a”或“c”）接入电路。
三、作图题
18．在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P过程中，小灯泡L亮度不变，电流表的示数变小。
19．在图中用笔画线表示导线把电路元件连接起来，要求L1和L2串联，滑动变阻器向左移动时灯泡变亮。
20．在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合开关S，向左端移动滑动变阻器的滑片P，电流表示数变小。
2021年10月21日
2
参考答案
1-5．DDDCA
6-10．DBCAA
11-12．DA
13．A 不变
14．电压表 越小
15．50 变大
16．变小 变大 长度
17．串联 c
18．
19．
20．答案第2页，共2页
答案第1页，共1页
