第十六章 第1节 电压2021-2022学年人教版物理九年级上册（有答案）

2021-2022学年人教版物理九年级

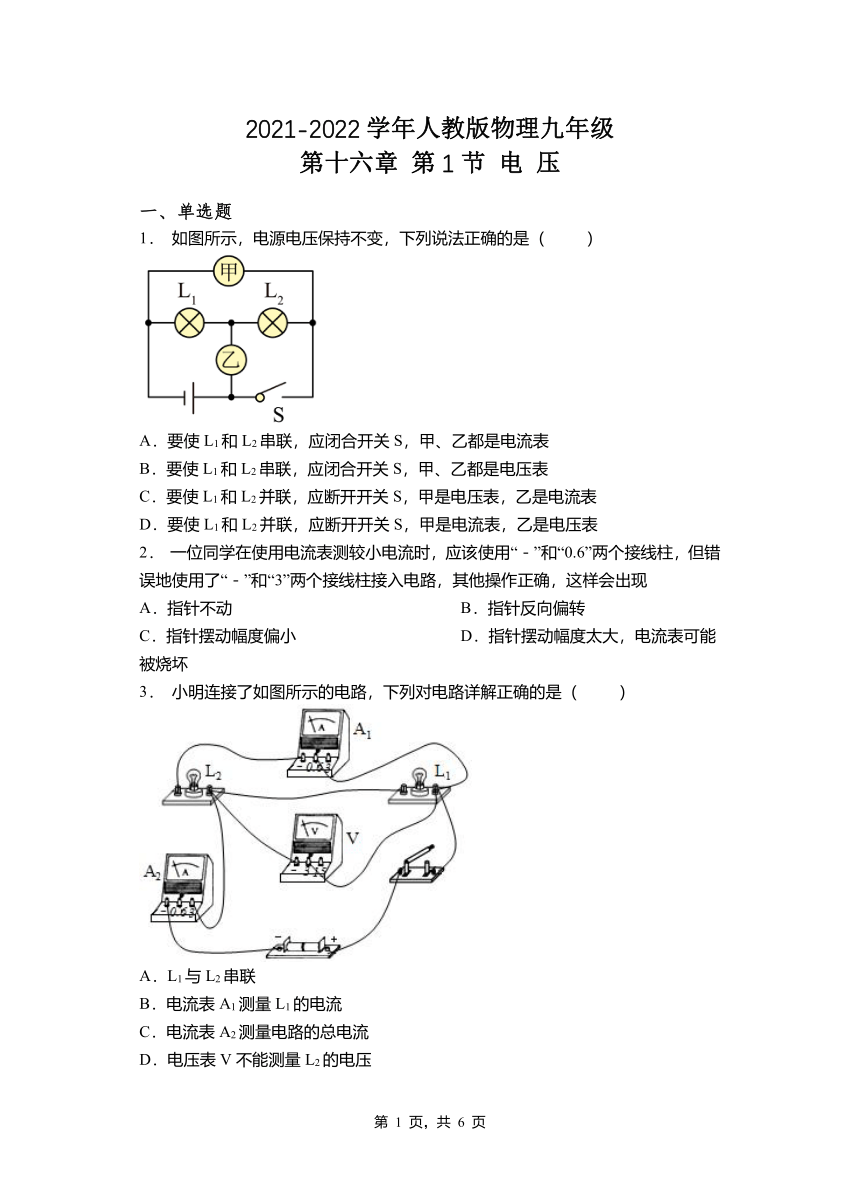

第十六章 第1节 电 压
一、单选题
1． 如图所示，电源电压保持不变，下列说法正确的是（ ）
A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表
B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表
C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表
D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表
2． 一位同学在使用电流表测较小电流时，应该使用“－”和“0.6”两个接线柱，但错误地使用了“－”和“3”两个接线柱接入电路，其他操作正确，这样会出现
A．指针不动 B．指针反向偏转
C．指针摆动幅度偏小 D．指针摆动幅度太大，电流表可能被烧坏
3． 小明连接了如图所示的电路，下列对电路详解正确的是（ ）
A．L1与L2串联
B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流
D．电压表V不能测量L2的电压

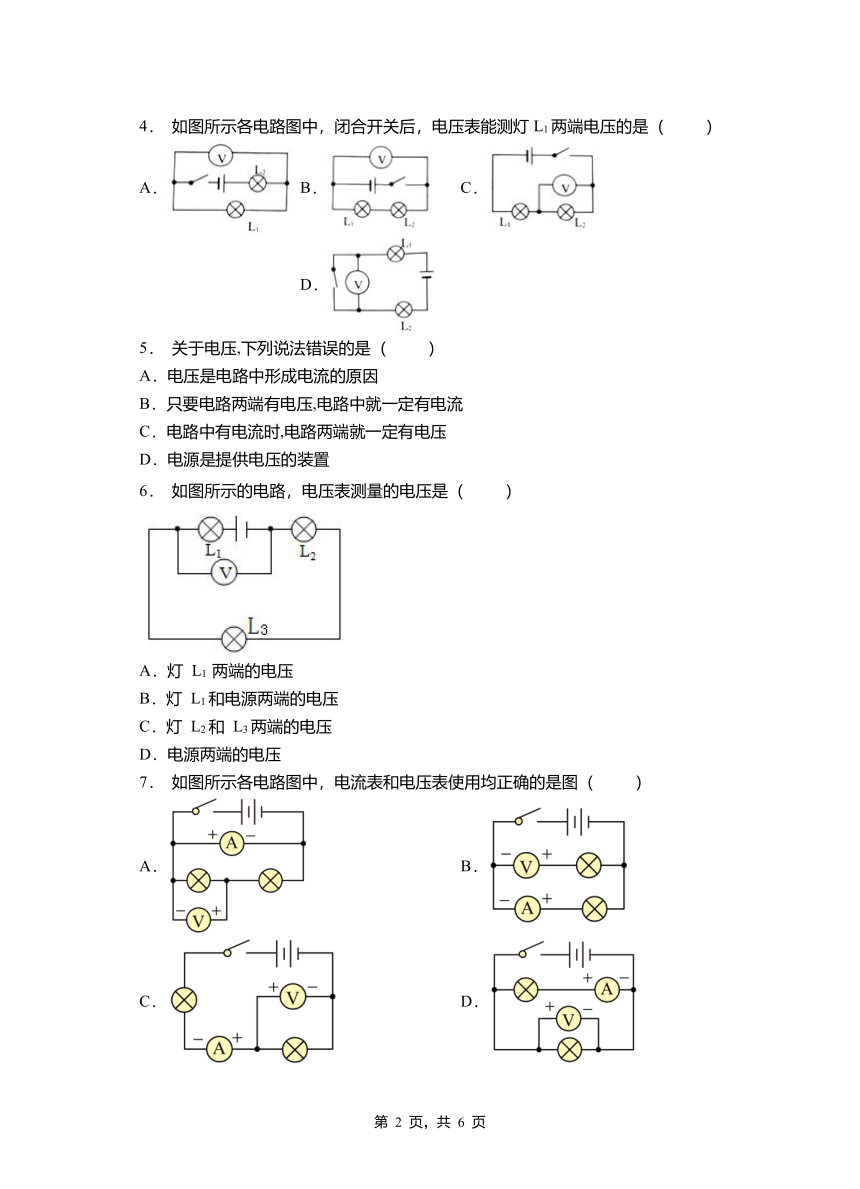

4． 如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（ ）
A． B． C． D．
5． 关于电压,下列说法错误的是（ ）
A．电压是电路中形成电流的原因
B．只要电路两端有电压,电路中就一定有电流
C．电路中有电流时,电路两端就一定有电压
D．电源是提供电压的装置
6． 如图所示的电路，电压表测量的电压是（ ）
A．灯 L1 两端的电压
B．灯 L1和电源两端的电压
C．灯 L2和 L3两端的电压
D．电源两端的电压
7． 如图所示各电路图中，电流表和电压表使用均正确的是图（ ）
A． B．
C． D．

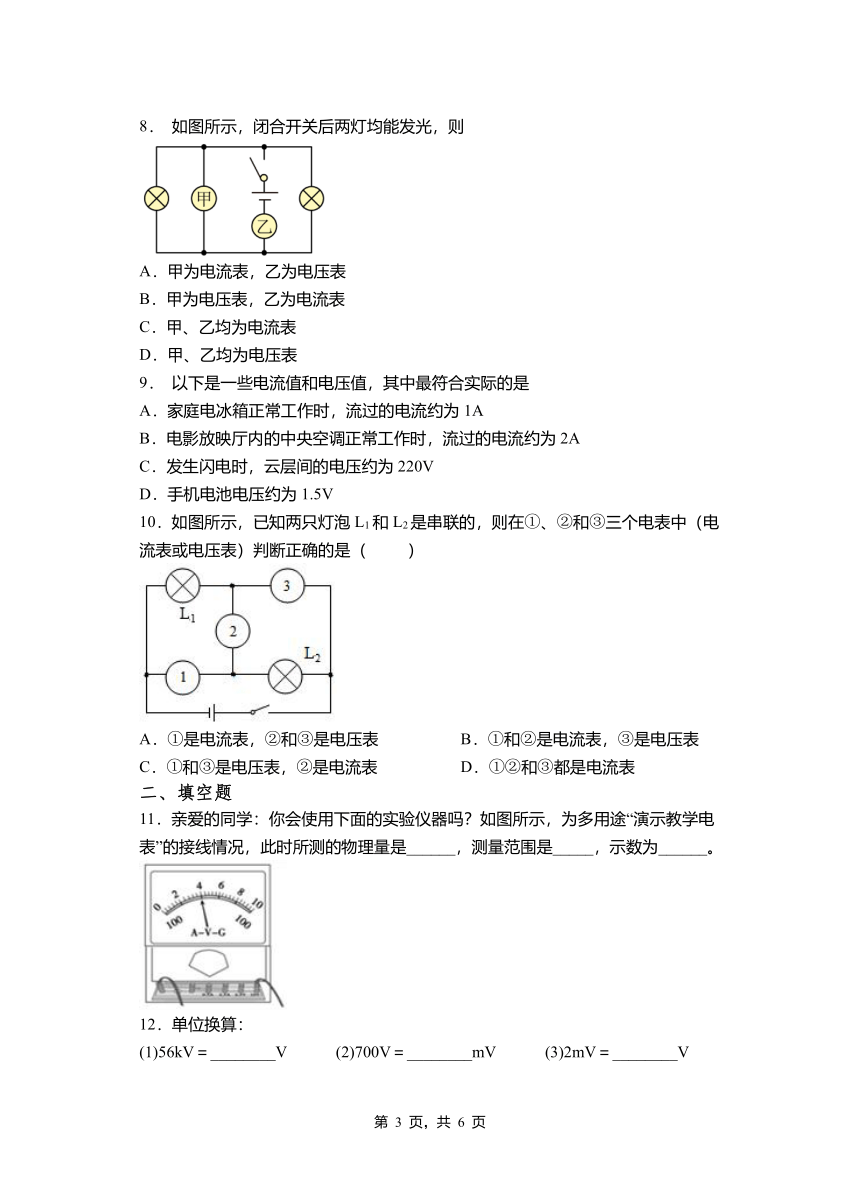

8． 如图所示，闭合开关后两灯均能发光，则
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙均为电流表
D．甲、乙均为电压表
9． 以下是一些电流值和电压值，其中最符合实际的是
A．家庭电冰箱正常工作时，流过的电流约为1A
B．电影放映厅内的中央空调正常工作时，流过的电流约为2A
C．发生闪电时，云层间的电压约为220V
D．手机电池电压约为1.5V
10．如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）
A．①是电流表，②和③是电压表 B．①和②是电流表，③是电压表
C．①和③是电压表，②是电流表 D．①②和③都是电流表
二、填空题
11．亲爱的同学：你会使用下面的实验仪器吗？如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是______，测量范围是_____，示数为______。
12．单位换算：
(1)56kV＝________V (2)700V＝________mV (3)2mV＝________V
(4)90mV＝________kV (5)1.5mV＝________V＝________kV (6)2.5×104V＝________kV
13．对人体安全的电压________V，我国家庭中电视两端的电压是________V．
14．如图所示，电压表的示数是___________V。
15．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，其如图所示，这个电池的电压是 ________ V，电池的正极是 ________ （选填“锌片”或“铜片”）．
16．在图中，若要组成两个灯泡的并联电路，则甲是_______，乙是______（填电路元件名称）．请将此实物图转化成电路图____________．
17．如图所示，图甲中电压表的分度值为 ______ V，读数为 ______ V；若使用前出现如图乙所示的情况，则原因是 ______ 。
18．二节普通5号干电池的电压是__伏，我国家庭电路的电压是__伏，马路上的路灯有一盏坏了其他灯却不受影响，说明：路灯之间一定是__联的（选填“串”或“并”）．
19．如图的电路中，测电源电压的是_____表，闭合电键，V1、V2表示数如图所示，由如图、2中的信息可知，灯L1两端的电压是_____伏，灯L2两端的电压是_____伏．
20．填写下列电压最接近的数值：
（1）一节新的干电池的电压为_________V；
（2）三节铅蓄电池串联的总电压为_________V；
（3）正常情况下人体的安全电压为_________V．
2021-2022学年人教版物理九年级第十六章 第1节 电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C C A B C D B A C
二、填空题
11． 电压 0～10V 4V
12． 5.6×104 7×105 2×10-3 9×10-5 1.5×10-3 1.5×10-6 25
13．不高于36 220
14．4
15．0.6 铜片
16．电压表 电流表
17．0.1 2.3 电压表未调零
18．3；220；并．
19．V1电压 2.3 1.7
20．1.5 6 不高于36
