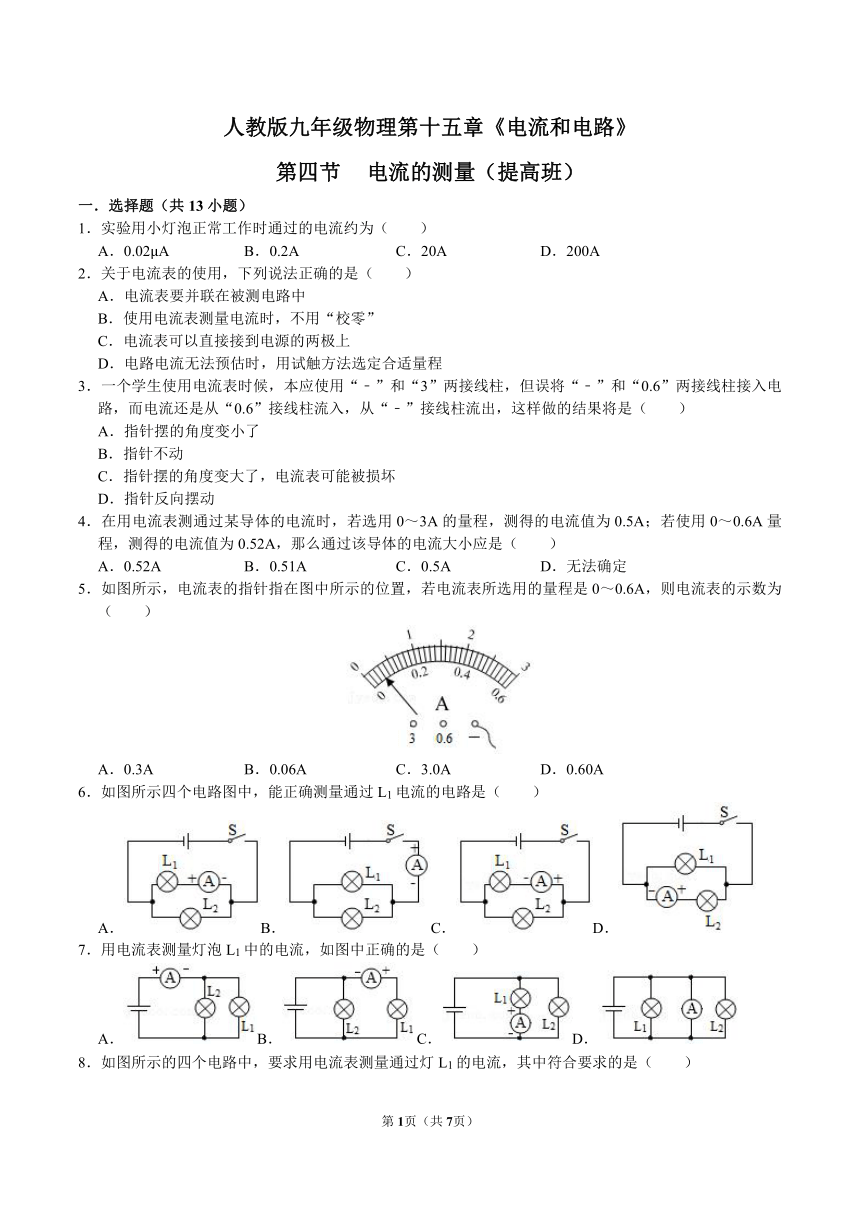

人教版九年级物理第十五章《电流和电路》
第四节 电流的测量（提高班）
一．选择题（共13小题）
1．实验用小灯泡正常工作时通过的电流约为（　　）
A．0.02μA B．0.2A C．20A D．200A
2．关于电流表的使用，下列说法正确的是（　　）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
3．一个学生使用电流表时候，本应使用“﹣”和“3”两接线柱，但误将“﹣”和“0.6”两接线柱接入电路，而电流还是从“0.6”接线柱流入，从“﹣”接线柱流出，这样做的结果将是（　　）
A．指针摆的角度变小了
B．指针不动
C．指针摆的角度变大了，电流表可能被损坏
D．指针反向摆动
4．在用电流表测通过某导体的电流时，若选用0～3A的量程，测得的电流值为0.5A；若使用0～0.6A量程，测得的电流值为0.52A，那么通过该导体的电流大小应是（　　）
A．0.52A B．0.51A C．0.5A D．无法确定
5．如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0～0.6A，则电流表的示数为（　　）
A．0.3A B．0.06A C．3.0A D．0.60A
6．如图所示四个电路图中，能正确测量通过L1电流的电路是（　　）
A．B．C．D．
7．用电流表测量灯泡L1中的电流，如图中正确的是（　　）
A．B．C．D．

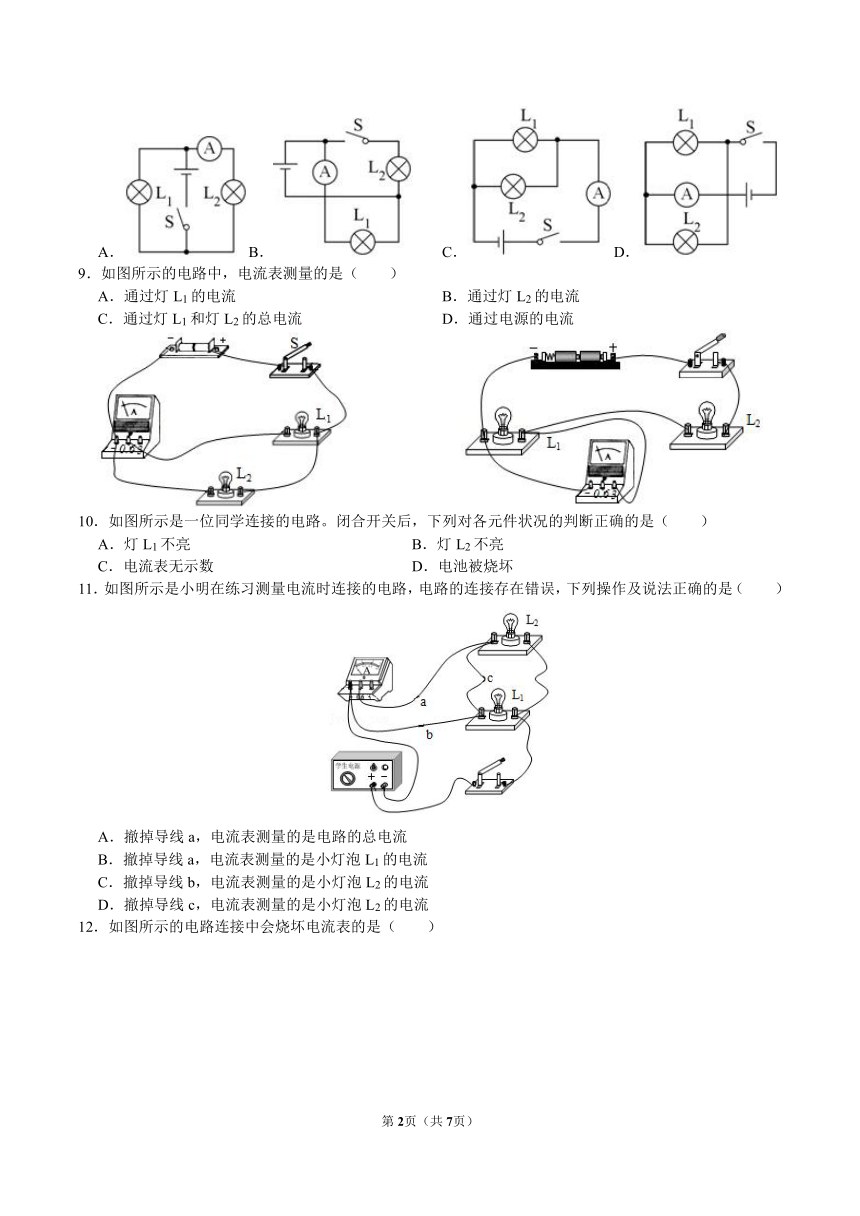

8．如图所示的四个电路中，要求用电流表测量通过灯L1的电流，其中符合要求的是（　　）
A．B． C．D．
9．如图所示的电路中，电流表测量的是（　　）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的总电流 D．通过电源的电流
10．如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）
A．灯L1不亮 B．灯L2不亮
C．电流表无示数 D．电池被烧坏
11．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（　　）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流

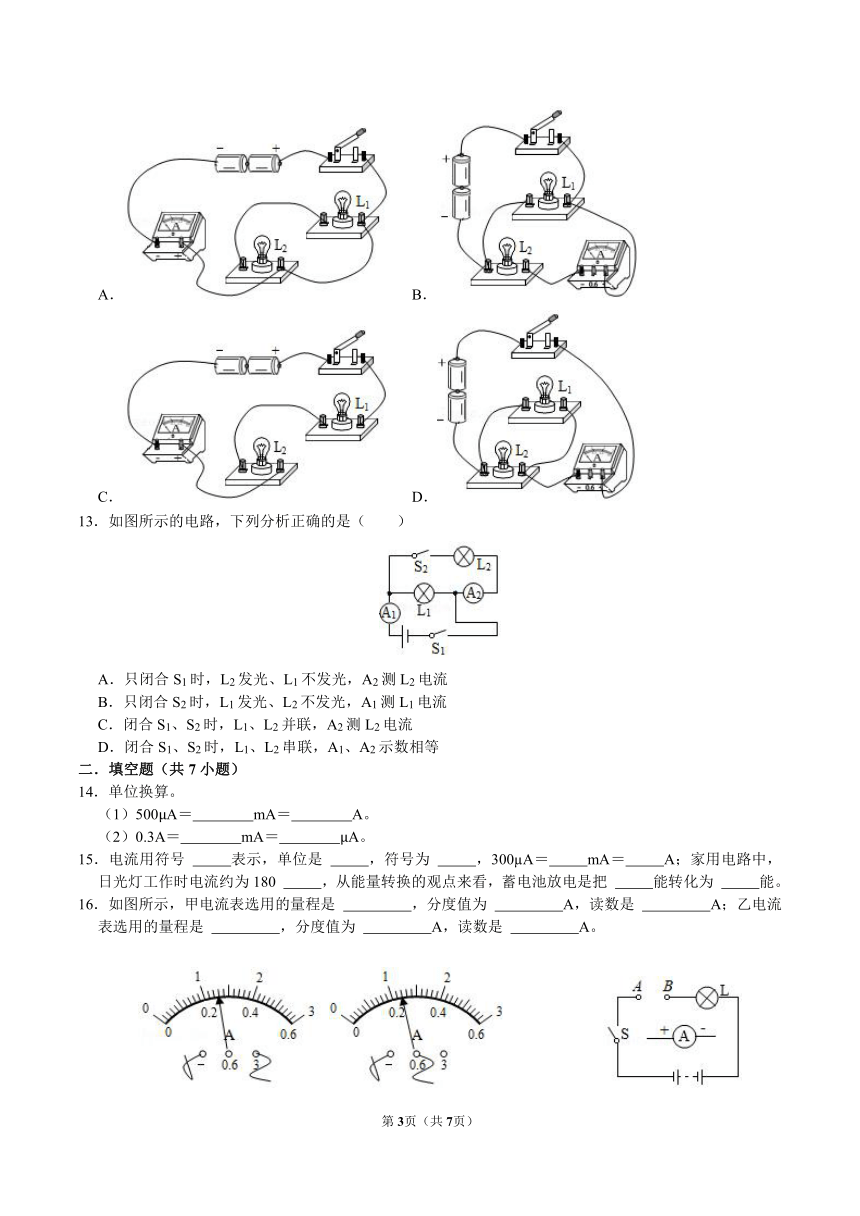

12．如图所示的电路连接中会烧坏电流表的是（　　）
A． B．
C． D．
13．如图所示的电路，下列分析正确的是（　　）
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
二．填空题（共7小题）
14．单位换算。
（1）500μA＝　 　mA＝　 　A。
（2）0.3A＝　 　mA＝　 　μA。
15．电流用符号 　 　表示，单位是 　 　，符号为 　 　，300 A＝　 　mA＝　 　A；家用电路中，日光灯工作时电流约为180 　 　，从能量转换的观点来看，蓄电池放电是把 　 　能转化为 　 　能。
16．如图所示，甲电流表选用的量程是 　 　，分度值为 　 　A，读数是 　 　A；乙电流表选用的量程是 　 　，分度值为 　 　A，读数是 　 　A。
17．如图所示，要用电流表A接在AB间测量灯L的电流，应把电流表的“+”接线柱与　 　相连接，把“﹣”接线柱与　 　连接。
18．电流表使用时必须注意：
（1）使用前，要检查表的指针是否对准　 　。
（2）电流表必须　 　联在所测电路中。
（3）把电流表接入电路之前，应先估计电路中电流的大小，若不清楚，可先选用　 　量程把表接入电路，若表的指针不超过量程时再接牢。若指示值偏小，最好改用　 　进行测量。
（4）应使所测电流从表的　 　接线柱流入，从　 　接线柱流出。
（5）绝对不允许不经过　 　而将表的两个接线柱直接连接到电源两极上。
19．观察下面所示四个电路图，并请填空完成回答：
在图A所示的电路中，电流表测的是　 　的电流；
在图B中电流表测的是　 　的电流；
在图C中的电路出现的错误是　 　；
在图D中出现的错误是　 　。
20．小明用电流表探究并联电路的电流规律，连接的部分电路如图所示。用两根导线分别连接　 　和ce，电流表只测量通过灯泡L1的电流；用两根导线分别连接　 　和ce，电流表测量干路的总电流。
三．作图题（共3小题）
21．如图所示，根据电路图中所标出的电流方向，在图中的AB和CD间分别填上一个电池或一只电流表的符号。要求：①使电路中实际的电流方向和图中所标出的方向一致；②符合电流表的使用要求。
22．以笔画线代替导线，按电路图甲把实物图乙连接起来．（导线不允许交叉）
23．根据如图甲所示的电路图，用笔画线代替导线连接图乙实物电路（闭合S1和S2时，通过L1的电流为0.2A，通过L2的电流为0.3A，连接时导线不能交叉）。
四．实验探究题（共3小题）
24．甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题：　 　；
乙同学的问题：　 　；
丙同学的问题：　 　。
25．在用电流表测电流的实验中：
（1）连接电路时，开关应　 　，电流表应先用　 　量程试触；
（2）若某同学连接的电路如图（甲）所示，则电流表测的是灯　 　的电流。闭合开关后，如果电流表的示数如图（乙）所示，则通过该灯的电流是　 　A；
（3）若闭合开关后，灯均亮，但电流表指针不发生偏转，那么原因可能是　 　。
A．电流表内部开路 B．开关处接触不良
C．电流表被短路 D．电源供电不足。
26．如图所示是小明同学用电流表测量电流的实物连接图，请按要求回答：
（1）在连接电路时，开关应处于　 　状态。
（2）图甲中电流表测量的是通过灯泡　 　的电流；
（3）小明同学连接好电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发生这种现象的原因可能是　 　。
（4）小明同学纠正错误后，电流表的示数如图乙所示，则电流表测出的电流是　 　A。
（5）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线　 　（选填“a“、“b”、“c”）的右端接在电流表的　 　（选填“3”、“0.6”、“﹣”）接线柱上。
（6）闭合开关后，小明发现两灯都亮，由于连线较乱，一时无法确定电路是串联还是并联，请你帮他想出一种简单可行的判断方法　 　。
参考答案
一．选择题（共13小题）
1．B； 2．D； 3．C； 4．A； 5．B； 6．C； 7．C； 8．B； 9．A； 10．A； 11．D； 12．A； 13．C；
二．填空题（共7小题）
14．0.5；5×10﹣4；300；3×105； 15．I；安培；A；0.3；3×10﹣4；mA；化学；电； 16．0～3A；0.1；1.3；0～0.6A；0.02；0.24； 17．B；A； 18．零刻线；串；较大；较小量程；“+”；“﹣”；用电器； 19．总；L2；电流表造成短路；电流表+﹣接线柱接反了； 20．ad；bd；
三．作图题（共3小题）
21．；
22．；
23．；
四．实验探究题（共3小题）
24．电流表的正负接线柱接反了；所选的量程太大；所选的量程太小； 25．断开；大；L2；0.32；C； 26．断开；L1；L1短路；1.2；b；﹣；从灯座上取下一盏灯泡，若另一盏灯泡仍发光则是并联，反之是串联；
