第十五章 第5节 串、并联电路中电流的规律 同步练习 2021-2022学年人教版物理九年级（有答案）

人教版九年级物理综合训练

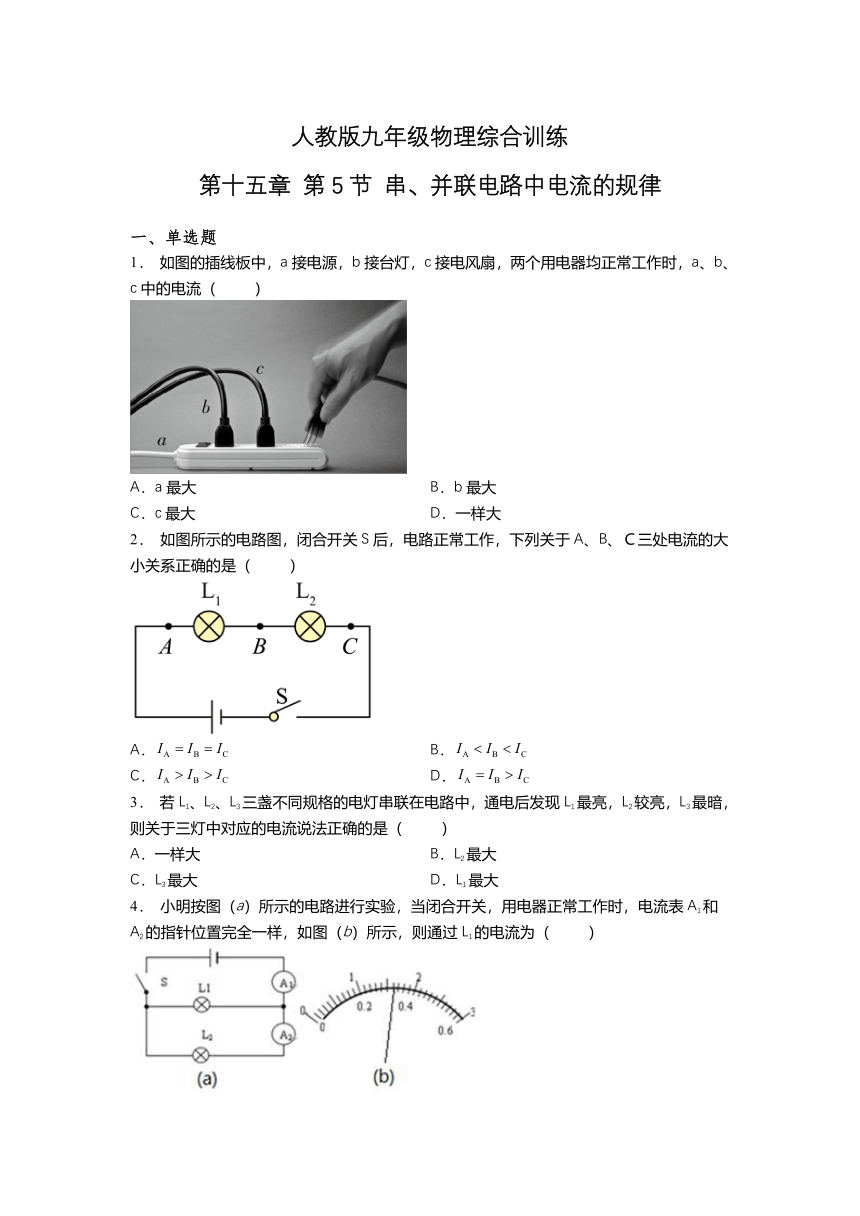

第十五章 第5节 串、并联电路中电流的规律
一、单选题
1． 如图的插线板中，a接电源，b接台灯，c接电风扇，两个用电器均正常工作时，a、b、c中的电流（ ）
A．a最大 B．b最大
C．c最大 D．一样大
2． 如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、Ｃ三处电流的大小关系正确的是（ ）
A． B．
C． D．
3． 若L1、L2、L3三盏不同规格的电灯串联在电路中，通电后发现L1最亮，L2较亮，L3最暗，则关于三灯中对应的电流说法正确的是（ ）
A．一样大 B．L2最大
C．L3最大 D．L1最大
4． 小明按图（a）所示的电路进行实验，当闭合开关，用电器正常工作时，电流表A1和A2的指针位置完全一样，如图（b）所示，则通过L1的电流为（ ）
A．0.32A B．1.6A C．1.92A D．1.28A

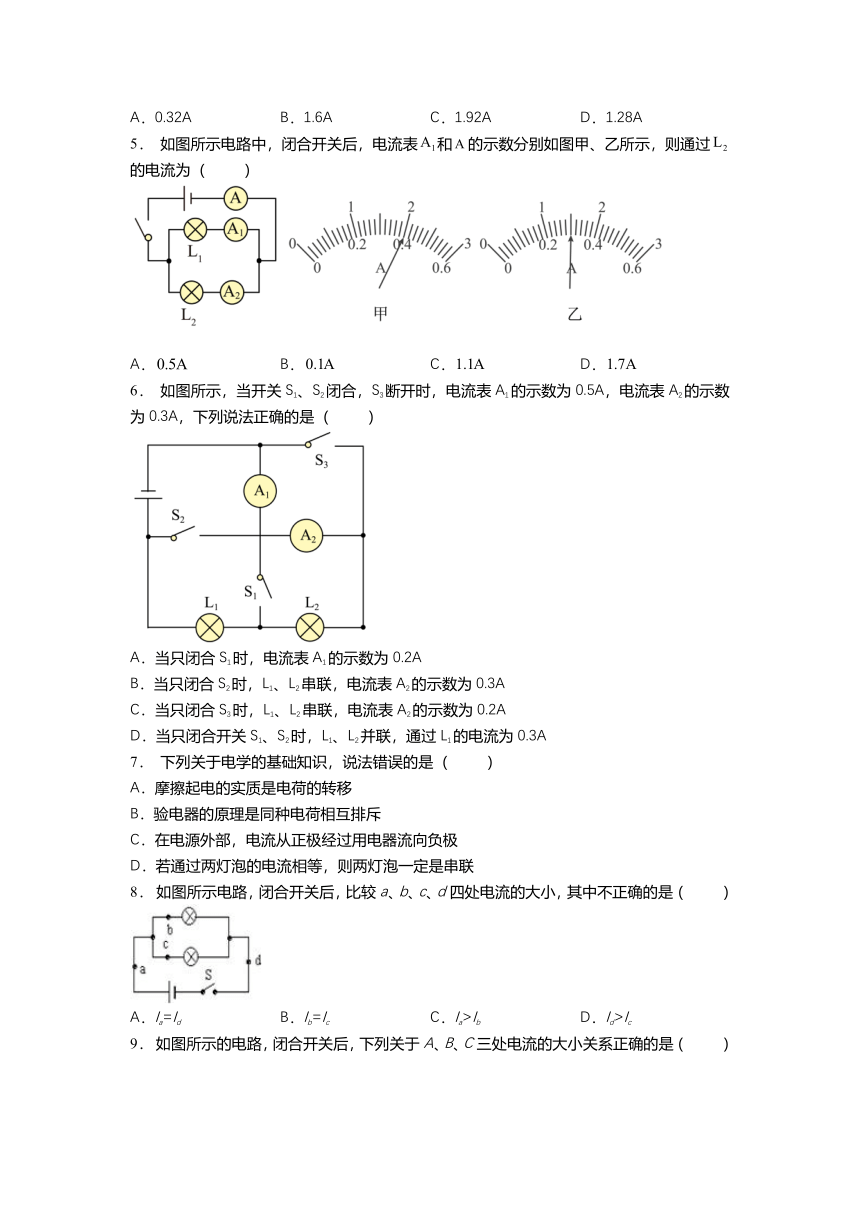

5． 如图所示电路中，闭合开关后，电流表和的示数分别如图甲、乙所示，则通过的电流为（ ）
A． B． C． D．
6． 如图所示，当开关S1、S2闭合，S3断开时，电流表A1的示数为0.5A，电流表A2的示数为0.3A，下列说法正确的是（ ）
A．当只闭合S1时，电流表A1的示数为0.2A
B．当只闭合S2时，L1、L2串联，电流表A2的示数为0.3A
C．当只闭合S3时，L1、L2串联，电流表A2的示数为0.2A
D．当只闭合开关S1、S2时，L1、L2并联，通过L1的电流为0.3A
7． 下列关于电学的基础知识，说法错误的是（ ）
A．摩擦起电的实质是电荷的转移
B．验电器的原理是同种电荷相互排斥
C．在电源外部，电流从正极经过用电器流向负极
D．若通过两灯泡的电流相等，则两灯泡一定是串联
8． 如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）
A．Ia=Id B．Ib=Ic C．Ia>Ib D．Id>Ic

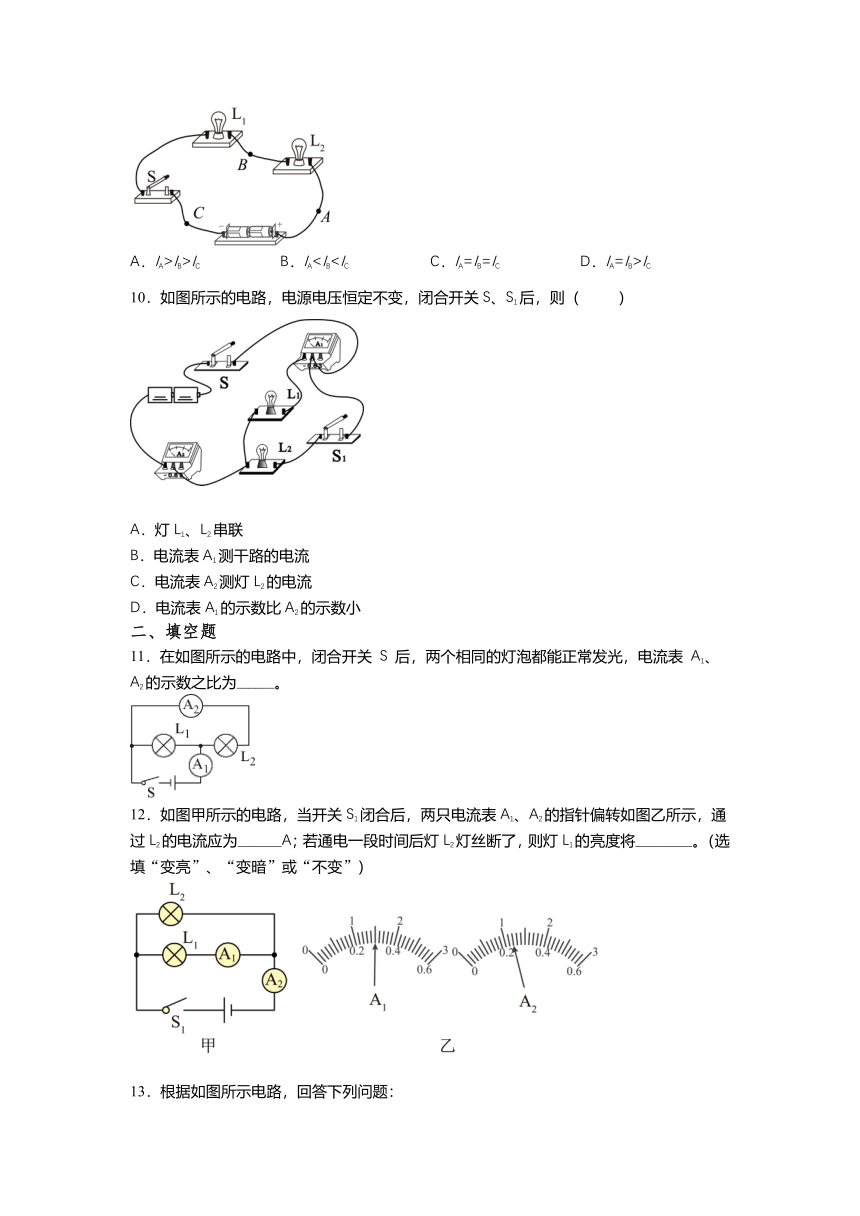

9． 如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（ ）
A．IA>IB>IC B．IAIC
10．如图所示的电路，电源电压恒定不变，闭合开关S、S1后，则（ ）
A．灯L1、L2串联
B．电流表A1测干路的电流
C．电流表A2测灯L2的电流
D．电流表A1的示数比A2的示数小
二、填空题
11．在如图所示的电路中，闭合开关 S 后，两个相同的灯泡都能正常发光，电流表 A1、A2的示数之比为______。
12．如图甲所示的电路，当开关S1闭合后，两只电流表A1、A2的指针偏转如图乙所示，通过L2的电流应为_______A；若通电一段时间后灯L2灯丝断了，则灯L1的亮度将_________。（选填“变亮”、“变暗”或“不变”）
13．根据如图所示电路，回答下列问题：
（1）当S1闭合、S2断开时，电流经过的电灯是_______。
（2）当S1、S2都闭合时，电流经过的电灯是_______。
14．如图所示电路中，电流表A1、与A2指针指示的位置如图所示，电流表A2读数是___________。
15．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通______的电流，通过灯泡L2的电流为______。
16．如图所示，两只电流表接入电路的量程不同，闭合开关，指针指示的位置相同，则通过电流表A1的电流是______A，通过电灯L1的电流是______A。
17．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。
18．如图所示，当开关S闭合后，电流表的指针偏转如图所示，其中A1电流表测量的是通过______（选填“干路”、“L1”或“L2”）的电流，A电流表的读数应为______A。
19．如图所示，电流表A1的示数为1.5 A，电流表A2的示数为0.8 A，则通过L1 的电流是________A。
20．在如图所示的电路中，电流表A1和A2的示数分别为0.4A和0.5A，若将电路中的某两个灯泡互换，电流表A1和A2的示数却不变，则电流表A的示数可能为______A或_______A。
三、实验题
21．在“探究并联电路的电流特点”的实验中，小红同学选用两个规格相同的小灯泡组成了如图中图甲所示的并联电路，然后用一个电流表分别接在A、B、C三处去测量电流。
（1）右边的实物图测量的是左边电路图中的___________（填A、B或C）点的电流大小；
（2）下表是小红同学在实验中得到的实验数据，归纳出：___________。（符号表达式）
（3）请指出探究过程中存在的一个不妥之处：___________。
A点电流 B点电流 C点电流
0.16A 0.16A 0.32A
22．小吴和小李按照课本要求探究并联电路中电流的关系，他们设计的电路图如图甲所示；
IA/A IB/A IC/A
0.12 0.12 0.24
0.24 0.24 0.48
0.3 0.3 0.6
（1）在闭合开关前，小吴发现电流表偏转情况如图乙所示，根据你的详解，你认为原因可能是___________。
（2）在实验过程中（图丙）闭合开关发现灯L1不工作，L2工作，调换两个灯泡的位置后，L1仍不工作，L2继续工作，该电路存在的问题是：___________。
（3）正确连接电路后（图丙），小李测量了A、B、C三处的电流值，测量数据如下表，在详解数据后，小李就得出了：“在并联电路中，干路电流等于各支路电流之和且各支路电流相等”的结论。小吴看到小李的结论后，认为小李的测量数据不够支撑结论，其原因是：___________。
人教版九年级物理综合训练 第十五章 第5节 串、并联电路中电流的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A A D C A D B C D
二、填空题
11．
12．0.9 不变
13．L3 当L1、L2、L3
14．0.44A
15．L1 0.9A
16．1.5 1.2
17．0.2 0.4
18． 1.2
19．0.7
20．0.7 0.65
三、实验题
21．C 选用规格相同的灯泡（只做了一次实验，结论具有偶然性）
22．电流表没有调零 灯L1断路 选用灯泡的规格相同
