第七章 设计交流与评价
一　设计的评价与优化设计方案
任务一　评价台灯的设计过程
贫困山区的学生收到同学们制作的台灯后非常激动，他们既可以在做作业时使用，也可以在上学的路上照明。在使用一段时间后，有的学生就使用体验做了如下反馈：三合板制作的台灯很轻便，但不好携带；声控台灯虽然比较智能化，但不容易控制。这就需要同学们继续对台灯进行优化。
上述情境给对我们有什么启示？
（1）含义：设计的评价是指依据一定的原则，采取一定的方法和手段，对设计所涉及的过程及结果进行事实判断和价值认定的活动。
（2）重要性：设计的评价对设计者树立质量管理意识、强化质量管理、高质量完成设计任务具有重要作用，同时也有助于设计中的信息交流和工作反思。
设计的评价
（3）评价要素：评价涉及评价对象和评价者。从评价对象来看，设计的评价可以分为两类：一是对设计过程的评价，二是对设计成果的评价。从评价者来看，也有两类：一是设计者自我评价(自评)，二是他人的评价(他评)。
设计的评价
同学们经过紧张忙碌的制作过程完成了台灯模型和原型，并寄往贫困山区给学生们试用。但在制作过程中，发现：有的小组在材料上切割比较随意，余料大而不规则；有的小组“大材小用”，在整张板材上仅切割下一个支撑杆；有的小组制作的零件精度比较低，装配时出现了问题。
上述情境描述的是对什么进行评价？
（1）必要性：加强对设计过程的评价是树立质量管理意识、加强质量管理、实现设计目标的关键。一项设计成果的好坏，60%至70%是由设计过程的质量决定的。没有良好的设计过程，就不可能有良好的设计成果。加强对设计过程的评价是树立质量管理意识、加强质量管理、实现设计目标的关键。
评价台灯的设计过程
（2）评价的内容：
①设计过程是否完备。
②分工是否合理。
③采用的方法是否正确。
④各个环节或阶段的任务是否完成。
⑤形成的中间成果（方案）是否符合要求。
⑥全过程是否有质量控制和相应的监督、改进措施。
评价台灯的设计过程
评价台灯的设计过程

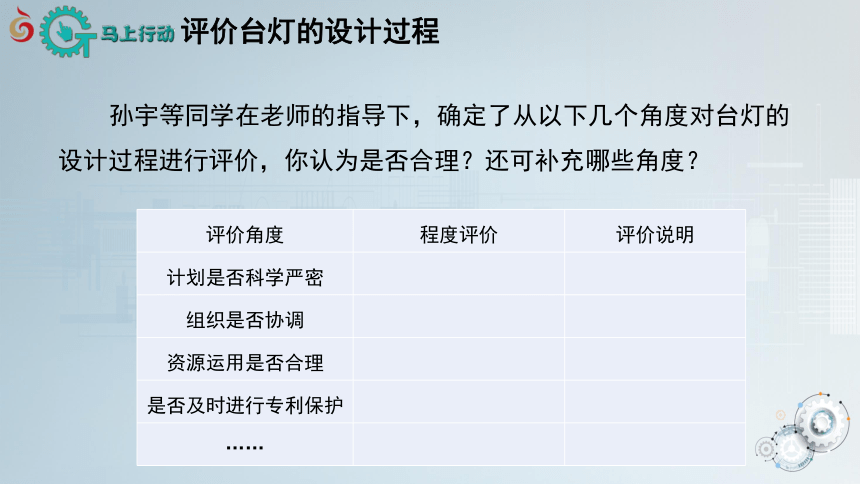

孙宇等同学在老师的指导下，确定了从以下几个角度对台灯的设计过程进行评价，你认为是否合理？还可补充哪些角度？
评价角度 程度评价 评价说明
计划是否科学严密
组织是否协调
资源运用是否合理
是否及时进行专利保护
……
针对台灯设计的几个阶段，选择“制作模型或原型” 进行设计过程的评价？
（1）在这个阶段过程中，你制作的基本步骤是怎样的？
（2）回顾制作过程，你认为应该注意的基本方面或角度是哪些？
（3）在制作过程中，你认为本组值得其他组学习的有哪几点？（比如工具的选用，方法是否正确，相互的协作等等）
（4）在制作过程中，你遇到哪些问题？又是如何解决的？
评价台灯的设计过程
评价台灯的设计过程
评价方面 评价程度 评价说明 改进意见
A B C D
评价表
知识总结
评 价
什么是评价
为什么要进行设计的评价
评价的分类
评价中有哪些具体要求呢
设计过程的评价有什么重要意义
设计过程的评价的原则
设计过程的评价方面（角度）的设置
设计过程的评价

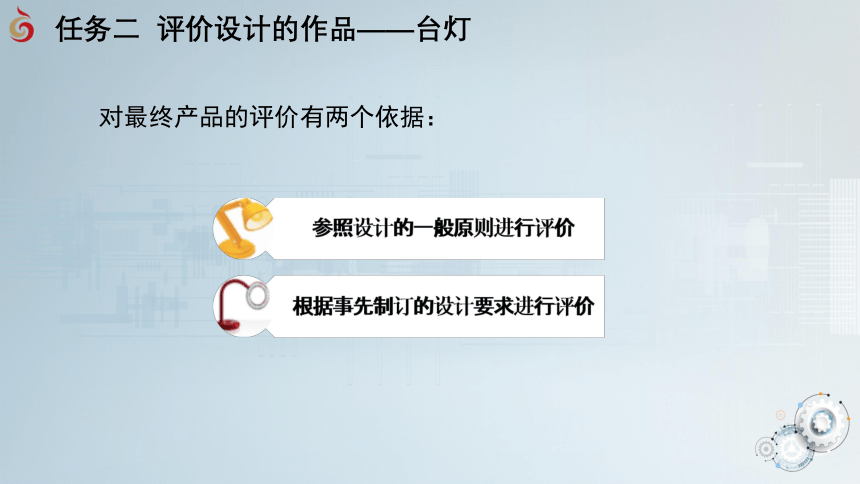

对最终产品的评价有两个依据：
任务二 评价设计的作品——台灯
设计的一般原则
评价设计的作品——台灯
结合自已制作的台灯，列出应从哪些方面对台灯进行评价。
下表是孙宇同学制定的评价台灯在人机关系方面的具体标准，你认为各项指标分值合适吗 还可增加哪些评价内容
评价设计的作品——台灯
项目名称 内容 分值
人机关系 主要操作装置应与人体有关尺寸相适应 5
主要显示装置应清晰易读，在人阅读的最佳范围内 5
在工作区域内无易划伤人的尖棱凸角 4
下图为孙宇基于设计的一般原则运用雷达图对台灯进行的评价，试对该产品的设计作简要阐述。
利用雷达图对自己设计制作的台灯进行评价。
评价设计的作品——台灯
不规则的多边形的面积越大表明产品越好吗？
一般来说不规则的多边形的面积越大，表明它的综合性能越好，设计越合理；但重点指标分数不能太低，如道德。
评价设计的作品——台灯
实用性角度给了4分，说明作品比较实用吗？
经济角度如果给4分，说明价格高还是低？
评价设计的作品——台灯
技术作品评价报告
报告
评价设计的作品——台灯
作品概况
评价依据
评价方法
评价内容
评价结论
……
对作品评价完成后，若认为作品符合新颖性、创造性和实用性等申请专利的条件，设计者可以向专利行政部门提出专利申请，使创新成果得到保护。
注意：
评价设计的作品——台灯
知识总结
评价的依据
评价的表达
参照设计的一般原则进行评价
根据事先制定的设计要求进行评价
雷达图评价方法
作品评价报告
根据上述情景，要从哪些方面对台灯进行优化吗？
贫困山区的学生收到同学们制作的台灯后非常激动，他们既可以在做作业时使用，也可以在上学的路上照明。在使用一段时间后，有的学生就使用体验做了如下反馈：三合板制作的台灯很轻便，但不好携带；声控台灯虽然比较智能化，但不容易控制。这就需要同学们继续对台灯进行优化。
优化的几个方面：
任务三 优化台灯设计方案
优化台灯设计方案——功能优化
1.强化主要功能。
2.增加附加功能。
3.去除不必要的功能。
优化台灯设计方案——功能优化
有些情况下，设计的优化不一定要增加新的功能、概念或结构。
无线鼠标
优化台灯设计方案——功能优化
结构
影响产品造型和功能
影响产品的质量
影响生产制造工艺
结构 进行巧妙、合理的优化
优化台灯设计方案——结构优化
可调结构
固定结构
优化台灯设计方案——结构优化
在产品设计中对材料进行合理使用和优化。
在满足基本性能要求下，降低生产成本，减少资源浪费。
优化台灯设计方案——材料优化
优化台灯设计方案——材料优化
少用短缺和稀有的原材料，可用废料、余料或回收材料作为原材料，尽量寻找短缺或稀有原材料的代用材料。
尽量减少产品中的材料种类，以利于产品的有效回收。
采用易加工且无污染或污染最小的材料。
尽量采用相容性好的材料，不采用难以回收或无法回收的材料。
尽可能采用不加任何涂镀的原材料。
作品的设计在达到基本功能要求后，要在形状、色彩、质感等外观方面进行优化。
思考：在满足台灯使用功能的前提下，从外观优化的角度，你将如何对设计的台灯进行优化
优化台灯设计方案——外观优化
方形
整齐、端正、稳重之感
符合黄金分割律的矩形更具有美感
圆满、完整、温暖、运动的感觉
柔和、流畅、秀丽、变化的感觉
矩形
圆形
椭圆
优化台灯设计方案——外观优化
优化台灯设计方案——外观优化
知识总结
优化台灯
设计方案
功能优化
结构优化
材料优化
外观优化
