九年级物理16.2串、并联电路中电压的规律同步练习
学校:___________姓名：___________班级：___________考号：___________
一、选择题
1．下列说法中，符合实际的是（　　）
A．三节干电池串联后的电压是9V
B．一盏节能灯正常工作时的电流大约是100mA
C．一般情况下，对人体安全的电压是36V
D．家用空调正常工作时通过的电流大约是0.5A
2．如图所示的电路，开关闭合后，电压表V1的示数是1.5V，V2的示数是4.5V，则电源电压是（　　）
A．3V B．6V C．4.5V D．1.5V
3．如图所示的电路中，闭合开关S，已知电源电压为6V， L2两端的电压为2 V，则下列说法正确的是（　　）
A．电压表的示数为2 V B．电压表的示数为4 V
C．电压表的示数为6 V D．电压表的尔数为10V
4．如图是玩具汽车的电路图，以下有关说法中正确的是（　　）
A．开关控制整个电路 B．电动机与灯泡是串联的
C．电动机与灯泡是并联的 D．电动机与灯泡工作时两端的电压不相等
5．甲图所示电路，当闭合开关后，两个电压表指针偏转均为乙图所示，则灯泡L1和L2两端的电压分别为（　　）
A．1.7 V　 6.8 V B．6.8 V　 1.7 V
C．1.7 V　 5 V D．8.5 V　 1.7 V
6．小明按照图所示的电路图连接电路，闭合开关S后，发现两只灯泡都不亮，且电流表、电压表的示数均为零。若电路中只有一处故障，则这个故障可能是（　　）
A．灯泡L1短路 B．灯泡L1断路
C．灯泡L2断路 D．灯泡L2短路
7．如图所示，电源电压是5V并保持不变。开关S闭合后电压表的示数为3V，则（　　）
A．L1两端的电压为3V
B．L2两端的电压为2V
C．若只将电压表的接线柱b改接到c时，示数将变为2V
D．若只将电压表的接线柱a改接到c时，示数将变为5V
8．如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是（　　）
A．电压表测的是灯L1两端的电压
B．开关断开时电流表无示数但电压表有示数
C．电压表测的是灯L2两端的电压
D．电压表测的是电源两端的电压

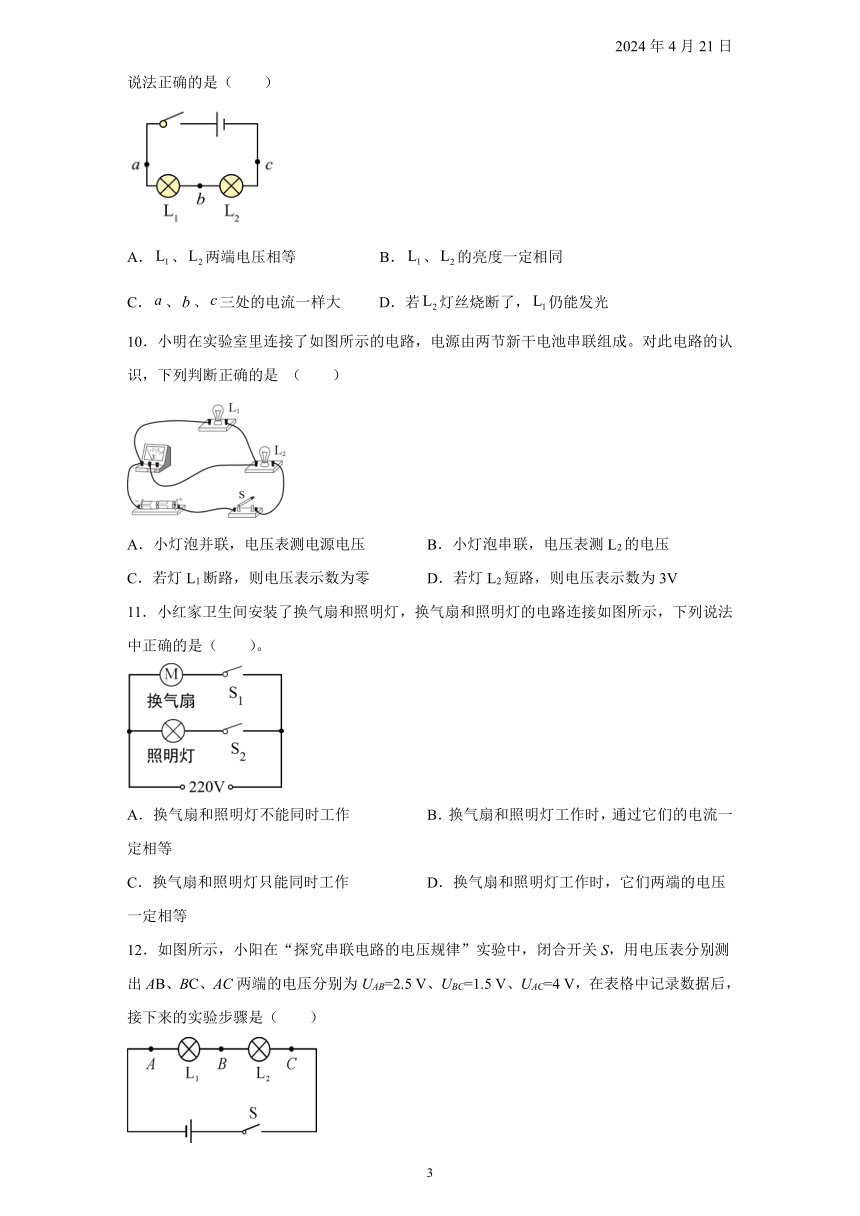

9．如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（　　）
A．、两端电压相等 B．、的亮度一定相同
C．、、三处的电流一样大 D．若灯丝烧断了，仍能发光
10．小明在实验室里连接了如图所示的电路，电源由两节新干电池串联组成。对此电路的认识，下列判断正确的是 （　　）
A．小灯泡并联，电压表测电源电压 B．小灯泡串联，电压表测L2的电压
C．若灯L1断路，则电压表示数为零 D．若灯L2短路，则电压表示数为3V
11．小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（　　）。
A．换气扇和照明灯不能同时工作 B．换气扇和照明灯工作时，通过它们的电流一定相等
C．换气扇和照明灯只能同时工作 D．换气扇和照明灯工作时，它们两端的电压一定相等
12．如图所示，小阳在“探究串联电路的电压规律”实验中，闭合开关S，用电压表分别测出AB、BC、AC两端的电压分别为UAB=2.5 V、UBC=1.5 V、UAC=4 V，在表格中记录数据后，接下来的实验步骤是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用电压表的另一量程，再测出一组电压值
D．换用不同规格的小灯泡，再测出几组电压值
13．在如图所示的电路中，闭合开关后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（　　）
A．灯泡 断路 B．灯泡 断路 C．灯泡 短路 D．电流表短路
14．如图所示，闭合开关，下列现象和分析判断正确的是（　　）
A．若灯泡L1、L2不亮，一定是L2灯丝断了 B．若只有灯泡L1断路，则电压表示数为零
C．若只有灯泡L2断路，则电压表有示数 D．若电压表示数为零，只有灯泡L2发光，则L1短路
15．如图所示，电源电压保持不变，下列说法不正确的是（　　）
A．同时闭合S1、S2，通过两灯泡的电流可能相同
B．若先闭合S1，再闭合S2，则电压表示数不变，电流表示数变大
C．若灯L1短路，则闭合S1、S2后，两灯都不亮
D．若把电压表和电流表位置对调，则闭合S1、S2，两表都烧坏

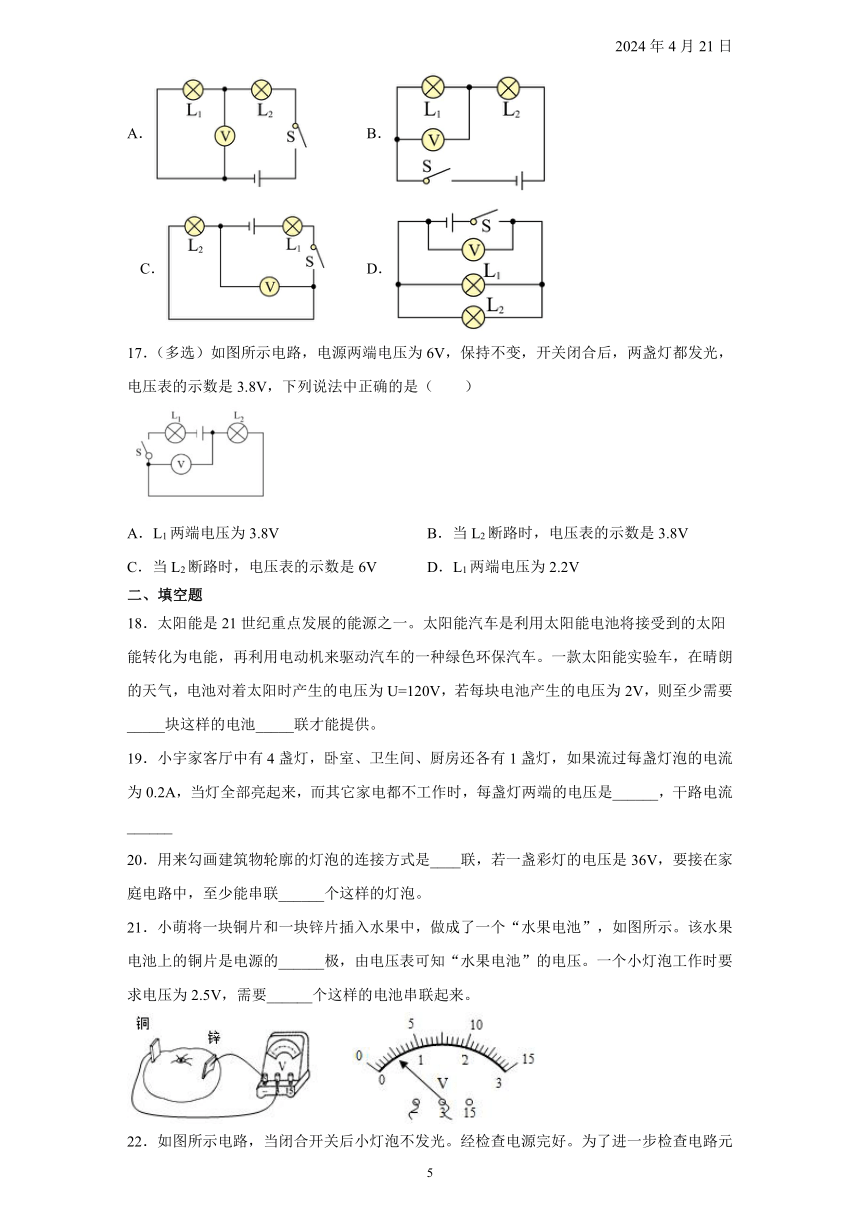

16．（多选）如图所示的四个电路中，当闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表可直接测出L1两端电压的电路图是（ ）
A． B． C． D．
17．（多选）如图所示电路，电源两端电压为6V，保持不变，开关闭合后，两盏灯都发光，电压表的示数是3.8V，下列说法中正确的是（　　）
A．L1两端电压为3.8V B．当L2断路时，电压表的示数是3.8V
C．当L2断路时，电压表的示数是6V D．L1两端电压为2.2V
二、填空题
18．太阳能是21世纪重点发展的能源之一。太阳能汽车是利用太阳能电池将接受到的太阳能转化为电能，再利用电动机来驱动汽车的一种绿色环保汽车。一款太阳能实验车，在晴朗的天气，电池对着太阳时产生的电压为U=120V，若每块电池产生的电压为2V，则至少需要_____块这样的电池_____联才能提供。
19．小宇家客厅中有4盏灯，卧室、卫生间、厨房还各有1盏灯，如果流过每盏灯泡的电流为0.2A，当灯全部亮起来，而其它家电都不工作时，每盏灯两端的电压是______，干路电流______
20．用来勾画建筑物轮廓的灯泡的连接方式是____联，若一盏彩灯的电压是36V，要接在家庭电路中，至少能串联______个这样的灯泡。
21．小萌将一块铜片和一块锌片插入水果中，做成了一个“水果电池”，如图所示。该水果电池上的铜片是电源的______极，由电压表可知“水果电池”的电压。一个小灯泡工作时要求电压为2.5V，需要______个这样的电池串联起来。
22．如图所示电路，当闭合开关后小灯泡不发光。经检查电源完好。为了进一步检查电路元件故障，在小灯泡两端并联一块电压表，再次闭合开关，小灯泡仍然不发光，若电压表有较大示数，则故障原因可能是______；若电压表无示数，则故障原因可能是______（每空只填一个电路元件故障原因即可）。
23．小明按如图甲所示的电路进行实验，闭合开关后两灯都正常发光，电压表V1的示数为3V，V2的示数如图乙所示，此时V2的示数为________V， 则L1两端的电压为______V。
24．如图所示，电源电压6V保持不变，当开关闭合时，灯泡L1 L2均正常发光，电压表示数为2.5V，则灯泡L1两端的电压是_____V，L2两端的电压是_____V
25．如图所示，闭合开关时，电压表的示数为6V，电流表A1的示数为1.5A，电流表A2的示数为0.5A，则通过L2的电流为________A，它两端的电压是________V。
26．如图甲所示电路，电源电压为6V，当S闭合时，电压表的示数如图乙所示，则L2两端的电压为_____V。流过 L1 与L2的电流之比为_______ 。
27．在如图所示电路中，两只相同的灯泡L1、L2在闭合开关后都能发光。过一会儿，两只灯泡突然都熄灭了，若电路发生的故障是灯L1灯丝断了，则电流表________示数；若电路发生的故障是灯L2灯丝断了，则电压表________示数。（均选填“有”或“无”）
28．如图所示，电源两端的电压为6V，且保持不变，开关闭合后，两盏灯都能发光，电压表的示数是3.8V，两盏灯的连接方式是______， 灯L1两端的电压是______V。
29．如图所示当开关闭合后，两灯都发光，此时电压表V1、V2的读数分别是4V和2.5V，则电源电压为________V。
30．如图所示电路，灯泡L1、L2的连接方式是___________ （ 选填“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。
31．如图所示，电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为______V，则灯泡L2两端的电压是________V。
32．如图（a）所示的电路中，开关S1闭合、S2断开时，电压表V的示数如图 （b）是_____V，开关S1断开、S2闭合时，电压表V的是示数如图 （c）是______V，则灯L2的两端的电压是________V。
33．如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则L2两端的电压为 ____________ V；L1两端的电压为 ______ V。
34．如图所示，电源电压3V，S闭合后电压表示数为1V，则灯L1两端的电压为__V；通过灯L1的电流__（大于/小于/等于）通过灯L2的电流。若断开开关，电压表示数__ （变大/变小/不变）。
35．如图甲所示电路中，当闭合开关后，两个电压表的指针均如图乙所示，则灯泡L1两端的电压为________V，灯泡L2两端的电压为________V；若此时灯泡L2发生断路，则电压表________可能会损坏（选填“V1”或“V2”）。
36．在如图所示电路中，闭合开关后两只电压表和的指针偏转角度相同，位置如图所示。假如两灯都正常发光，则原因是 ______ ，此时两端的电压是 ______ V，两端的电压是 ______ V。
37．如图所示电路，闭合开关后，两电压表示数分别如图所示，则 L2 两端电压为______V， 电源电压为______V。
38．如图所示的电路中，电压表所用的量程不明。当电路闭合后，V1和V2的示数分别如图，则L1两端的电压是______V。若L2的灯丝突然烧断，则电压表V1的示数______，电压表V2的示数______（选填“变大”、“变小”或“不变”）。
三、实验题
39．某同学用如图甲所示的电路来探究串联电路的电压规律。
(1)实验中应选用 ______ （填“相同”或“不同”）规格的小灯泡L1、L2连接电路；
(2)将电压表的两端分别连到A与B、B与C、A与C，测量电压UAB、 UBC、 UAC，并将测得的数据记录在下表中；
实验次数 UAB/V UBC/V UAC/V
1 2.0 2.4 4.5
2 2.4 2.1 4.5
3 3.0 4.5
改变两个小灯泡的规格，重做上述实验，其中第3次A与B两点间的电压如图乙所示，其示数是 ______ V。分析实验数据，可得到串联电路的电压规律是： ______ （写表达式）；
(3)该同学进行3次实验的主要目的是为了 ______ （填“寻找普遍规律”或“减小实验误差”）。
40．物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是在课后进行了以下探究：
（1）提出问题：并联电路中，各电灯两端的电压有什么关系？
（2）他的猜想是：_________________________________；
（3）设计实验∶如图为两个灯泡并联的电路图，用电压表分别测量两个灯泡L1、L2以及电源两端的电压。
（4）进行实验：按照电路图连接电路，进行实验测量，记录实验数据；换接电源，再做一次实验，记录实验数据如下表。
实验次数 L1两端电压 L2两端电压 电源电压
1 1.3 1.3 1.3
2 2.5 2.5 2.5
（5）实验结论：________________________________。
（6）实验评估：上述实验中，小明只进行了两次测量，得出的结论偶然性的机会很大。为了使实验结论具有普遍性，你将建议小明怎样做？______。
（7）实验应用：如果电源电压为3V，那么根据探究的结论，灯L1两端的电压为______V，灯L2两端的电压为________V。
2021年10月22日
2
2
参考答案
1-5．BBBCB
6-10．CDACD
11-15．DDADD
16．ABD
17．CD
18．60 串
19．220V 0.8A
20．并 7
21．正极 5
22．小灯泡断路 小灯泡短路
23．2 1
24．3.5 2.5
25．0.5 6
26．4.5
27．无 有
28．串联 3.8
29．4V
30．串联 L2短路
31．4 2
32．3 4.5 1.5
33．1.3 5.2
34．2 等于 变大
35．5.6 1.4 V2
36．电压表的量程不同 2.4 9.6
37．1.4 4
38．3.5 不变 变大
39．不同 1.4 寻找普遍规律
40．并联电路中，各电灯两端的电压相等 并联电路的总电压等于各支路两端的电压 应该换用不同规格的灯泡，进行多次实验 3 3 答案第2页，共2页
答案第1页，共1页
