4.4光的折射同步测试2021—2022学年人教版八年级物理上册（word版含答案）

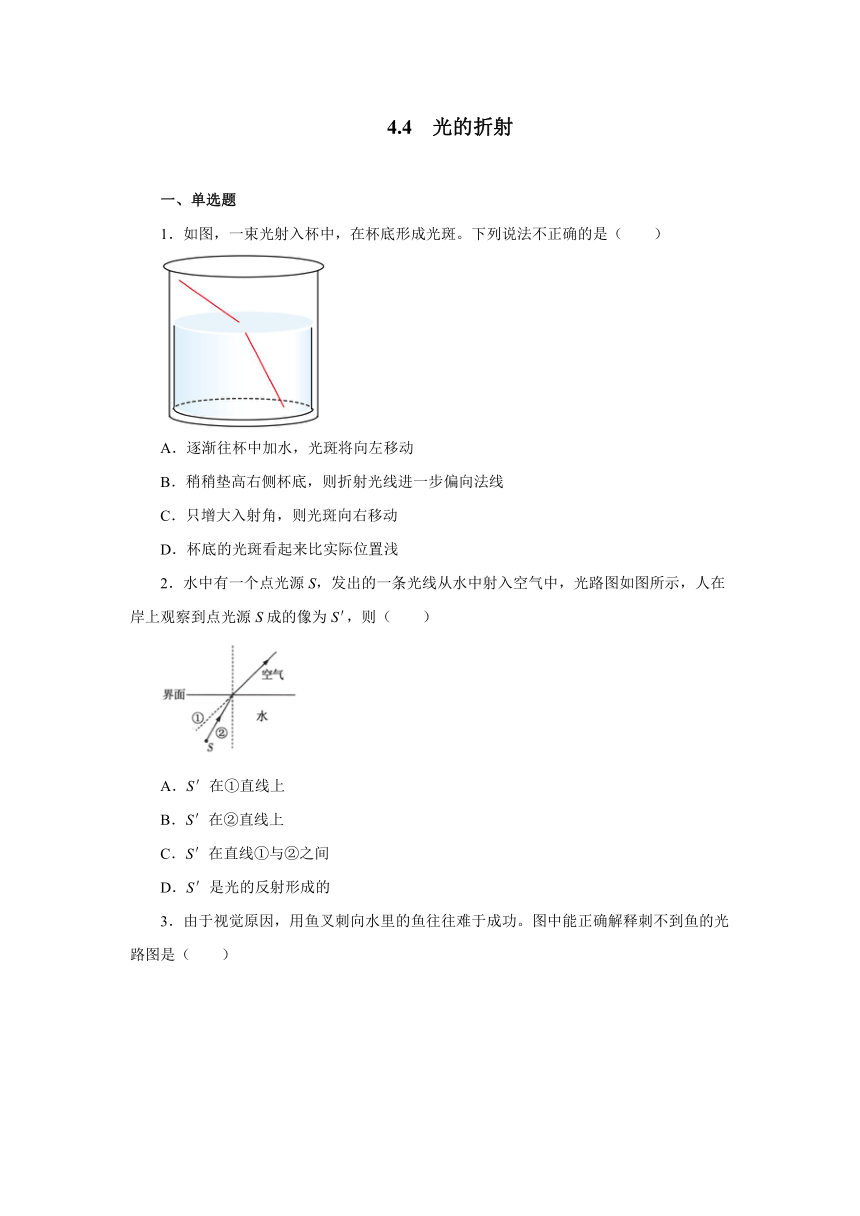

4.4 光的折射
一、单选题
1．如图，一束光射入杯中，在杯底形成光斑。下列说法不正确的是（　　）
A．逐渐往杯中加水，光斑将向左移动
B．稍稍垫高右侧杯底，则折射光线进一步偏向法线
C．只增大入射角，则光斑向右移动
D．杯底的光斑看起来比实际位置浅
2．水中有一个点光源S，发出的一条光线从水中射入空气中，光路图如图所示，人在岸上观察到点光源S成的像为S＇，则（　　）
A．S＇在①直线上
B．S＇在②直线上
C．S＇在直线①与②之间
D．S＇是光的反射形成的

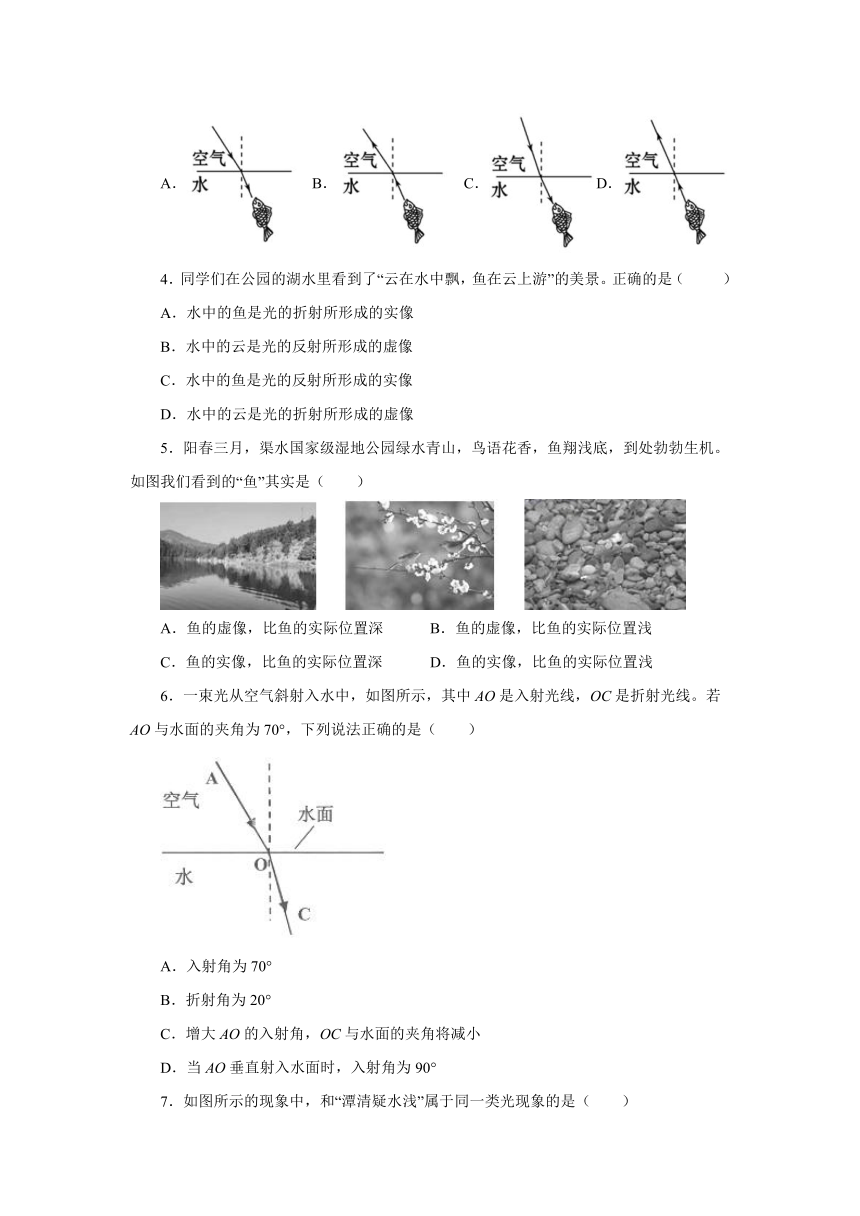

3．由于视觉原因，用鱼叉刺向水里的鱼往往难于成功。图中能正确解释刺不到鱼的光路图是（　　）
A． B． C．D．
4．同学们在公园的湖水里看到了“云在水中飘，鱼在云上游”的美景。正确的是（　 　）
A．水中的鱼是光的折射所形成的实像
B．水中的云是光的反射所形成的虚像
C．水中的鱼是光的反射所形成的实像
D．水中的云是光的折射所形成的虚像
5．阳春三月，渠水国家级湿地公园绿水青山，鸟语花香，鱼翔浅底，到处勃勃生机。如图我们看到的“鱼”其实是（　　）
A．鱼的虚像，比鱼的实际位置深 B．鱼的虚像，比鱼的实际位置浅
C．鱼的实像，比鱼的实际位置深 D．鱼的实像，比鱼的实际位置浅
6．一束光从空气斜射入水中，如图所示，其中AO是入射光线，OC是折射光线。若AO与水面的夹角为70°，下列说法正确的是（　　）
A．入射角为70°
B．折射角为20°
C．增大AO的入射角，OC与水面的夹角将减小
D．当AO垂直射入水面时，入射角为90°

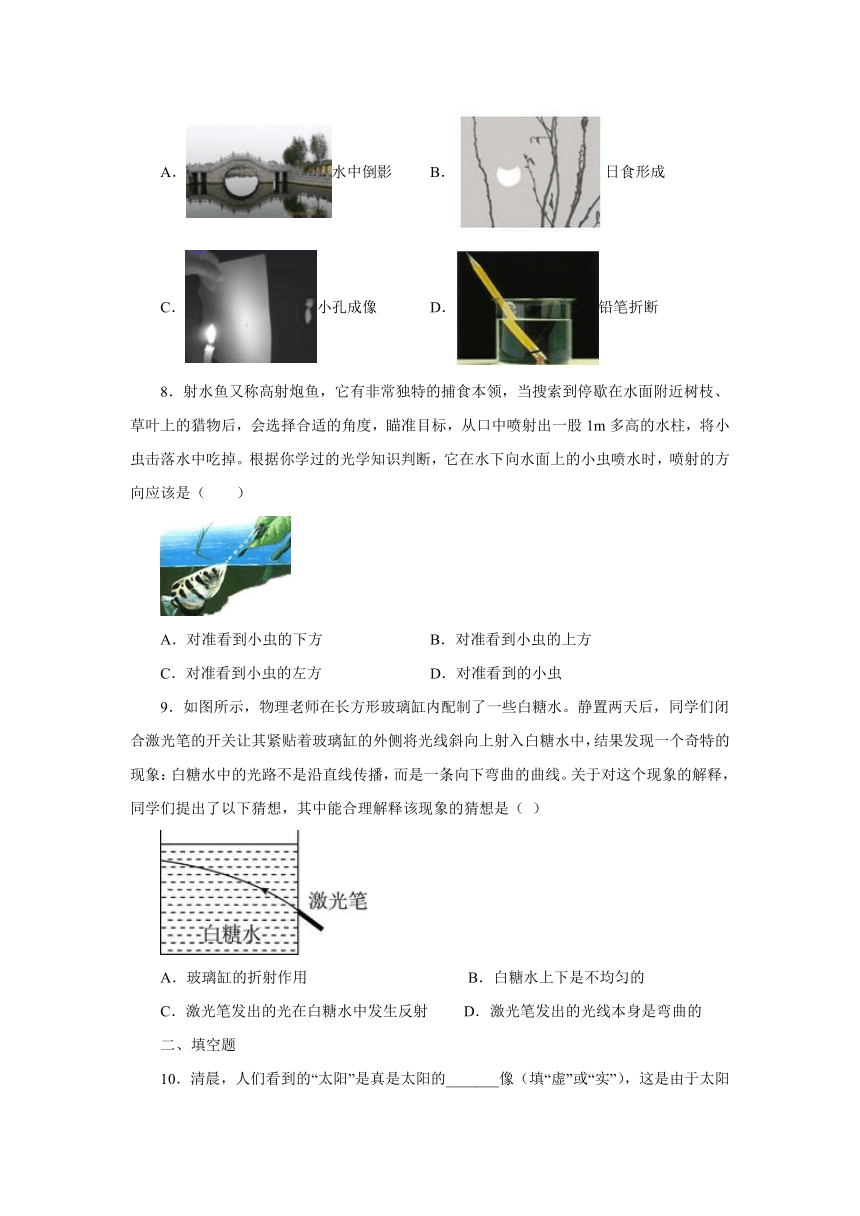

7．如图所示的现象中，和“潭清疑水浅”属于同一类光现象的是（　　）
A．水中倒影 B．日食形成
C．小孔成像 D．铅笔折断
8．射水鱼又称高射炮鱼，它有非常独特的捕食本领，当搜索到停歇在水面附近树枝、草叶上的猎物后，会选择合适的角度，瞄准目标，从口中喷射出一股1m多高的水柱，将小虫击落水中吃掉。根据你学过的光学知识判断，它在水下向水面上的小虫喷水时，喷射的方向应该是（　　）
A．对准看到小虫的下方 B．对准看到小虫的上方
C．对准看到小虫的左方 D．对准看到的小虫
9．如图所示，物理老师在长方形玻璃缸内配制了一些白糖水。静置两天后，同学们闭合激光笔的开关让其紧贴着玻璃缸的外侧将光线斜向上射入白糖水中，结果发现一个奇特的现象：白糖水中的光路不是沿直线传播，而是一条向下弯曲的曲线。关于对这个现象的解释，同学们提出了以下猜想，其中能合理解释该现象的猜想是（ ）
A．玻璃缸的折射作用 B．白糖水上下是不均匀的
C．激光笔发出的光在白糖水中发生反射 D．激光笔发出的光线本身是弯曲的
二、填空题
10．清晨，人们看到的“太阳”是真是太阳的_______像（填“虚”或“实”），这是由于太阳光在穿过不均匀的大气时，发生了光的_________现象。

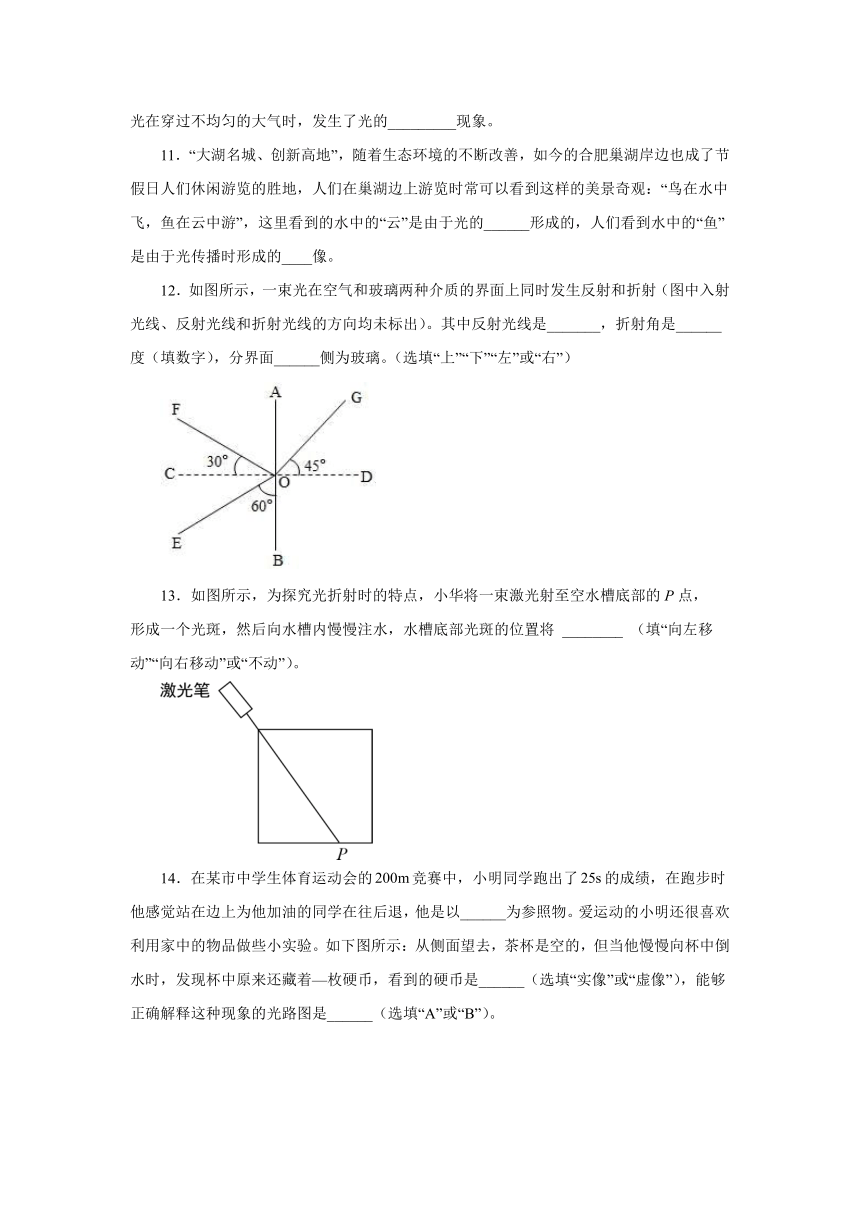

11．“大湖名城、创新高地”，随着生态环境的不断改善，如今的合肥巢湖岸边也成了节假日人们休闲游览的胜地，人们在巢湖边上游览时常可以看到这样的美景奇观：“鸟在水中飞，鱼在云中游”，这里看到的水中的“云”是由于光的______形成的，人们看到水中的“鱼”是由于光传播时形成的____像。
12．如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射（图中入射光线、反射光线和折射光线的方向均未标出）。其中反射光线是_______，折射角是______度（填数字），分界面______侧为玻璃。（选填“上”“下”“左”或“右”）
13．如图所示，为探究光折射时的特点，小华将一束激光射至空水槽底部的P点，形成一个光斑，然后向水槽内慢慢注水，水槽底部光斑的位置将 ________ （填“向左移动”“向右移动”或“不动”）。
14．在某市中学生体育运动会的竞赛中，小明同学跑出了的成绩，在跑步时他感觉站在边上为他加油的同学在往后退，他是以______为参照物。爱运动的小明还很喜欢利用家中的物品做些小实验。如下图所示：从侧面望去，茶杯是空的，但当他慢慢向杯中倒水时，发现杯中原来还藏着—枚硬币，看到的硬币是______（选填“实像”或“虚像”），能够正确解释这种现象的光路图是______（选填“A”或“B”）。
三、作图题
15．作出入射光线的折射光线。
16．如图所示，潜水员眼睛在水下A点处，B点有只小鸟，C点是潜水员观察到小鸟像的位置，请画出潜水员观察小鸟的光路图。
四、实验题
17．小敏用如图所示的实验装置研究光从水中斜射到与空气的分界面时所发生的光现象。
(1)使入射角α在一定范围内由小变大，会发现折射角β______（填写变化规律），且折射角总是小于相应的入射角；
(2)小敏让一束光沿着图中BO方向入射向水面时，发现光线沿着OA方向折射进入空气，这表明：光的折射现象中，光路是______。
18．探究光的折射规律实验装置：如图所示。
实验过程：（1）让激光斜射入空气和水的分界面，观察折射光线的位置，记下入射角和折射角的大小；（2）多次改变入射光线的方向，重复上述实验。
（1）当光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角___________入射角；
（2）当入射角增大时，折射角也___________；
（3）若光从水中斜射入空气中时，入射角大小为r，则折射角___________；
（4）如图，一束光从空气斜射向这块玻璃，并穿过玻璃进入空气中。请在图中画出这束光进入玻璃和离开玻璃后的光线。（_____）
参考答案
1．B
2．A
3．B
4．B
5．B
6．C
7．D
8．A
9．B
10．虚 折射
11．反射 虚
12．OF 45 左
13．向左移动
14．自己 虚像 B
15．
16．
17．由小变大 可逆的
18．小于 增大 大于r
