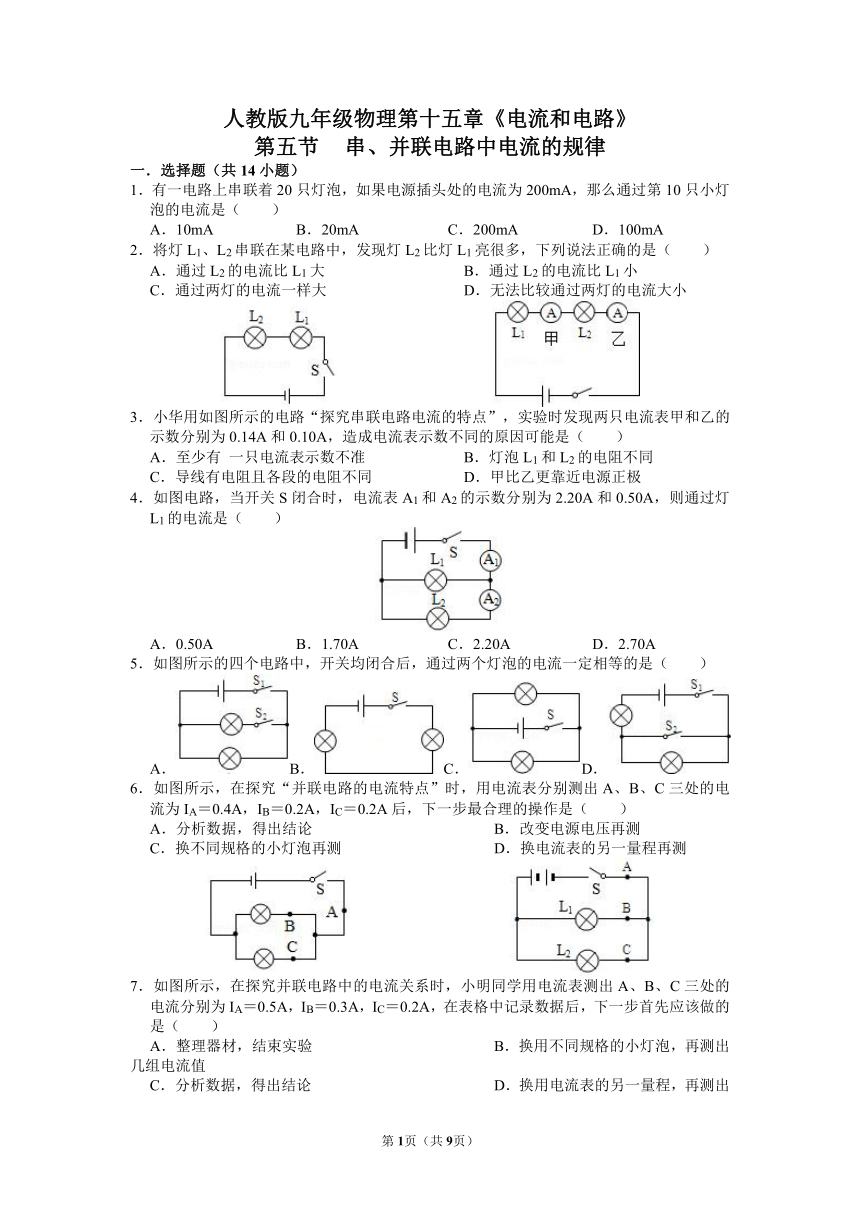

人教版九年级物理第十五章《电流和电路》
第五节 串、并联电路中电流的规律
一.选择题(共14小题)
1.有一电路上串联着20只灯泡,如果电源插头处的电流为200mA,那么通过第10只小灯泡的电流是(  )
A.10mA B.20mA C.200mA D.100mA
2.将灯L1、L2串联在某电路中,发现灯L2比灯L1亮很多,下列说法正确的是(  )
A.通过L2的电流比L1大 B.通过L2的电流比L1小
C.通过两灯的电流一样大 D.无法比较通过两灯的电流大小
3.小华用如图所示的电路“探究串联电路电流的特点”,实验时发现两只电流表甲和乙的示数分别为0.14A和0.10A,造成电流表示数不同的原因可能是(  )
A.至少有 一只电流表示数不准 B.灯泡L1和L2的电阻不同
C.导线有电阻且各段的电阻不同 D.甲比乙更靠近电源正极
4.如图电路,当开关S闭合时,电流表A1和A2的示数分别为2.20A和0.50A,则通过灯L1的电流是(  )
A.0.50A B.1.70A C.2.20A D.2.70A
5.如图所示的四个电路中,开关均闭合后,通过两个灯泡的电流一定相等的是(  )
A.B.C.D.
6.如图所示,在探究“并联电路的电流特点”时,用电流表分别测出A、B、C三处的电流为IA=0.4A,IB=0.2A,IC=0.2A后,下一步最合理的操作是(  )
A.分析数据,得出结论 B.改变电源电压再测
C.换不同规格的小灯泡再测 D.换电流表的另一量程再测
7.如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A,IB=0.3A,IC=0.2A,在表格中记录数据后,下一步首先应该做的是(  )
A.整理器材,结束实验 B.换用不同规格的小灯泡,再测出几组电流值
C.分析数据,得出结论 D.换用电流表的另一量程,再测出一组电流值

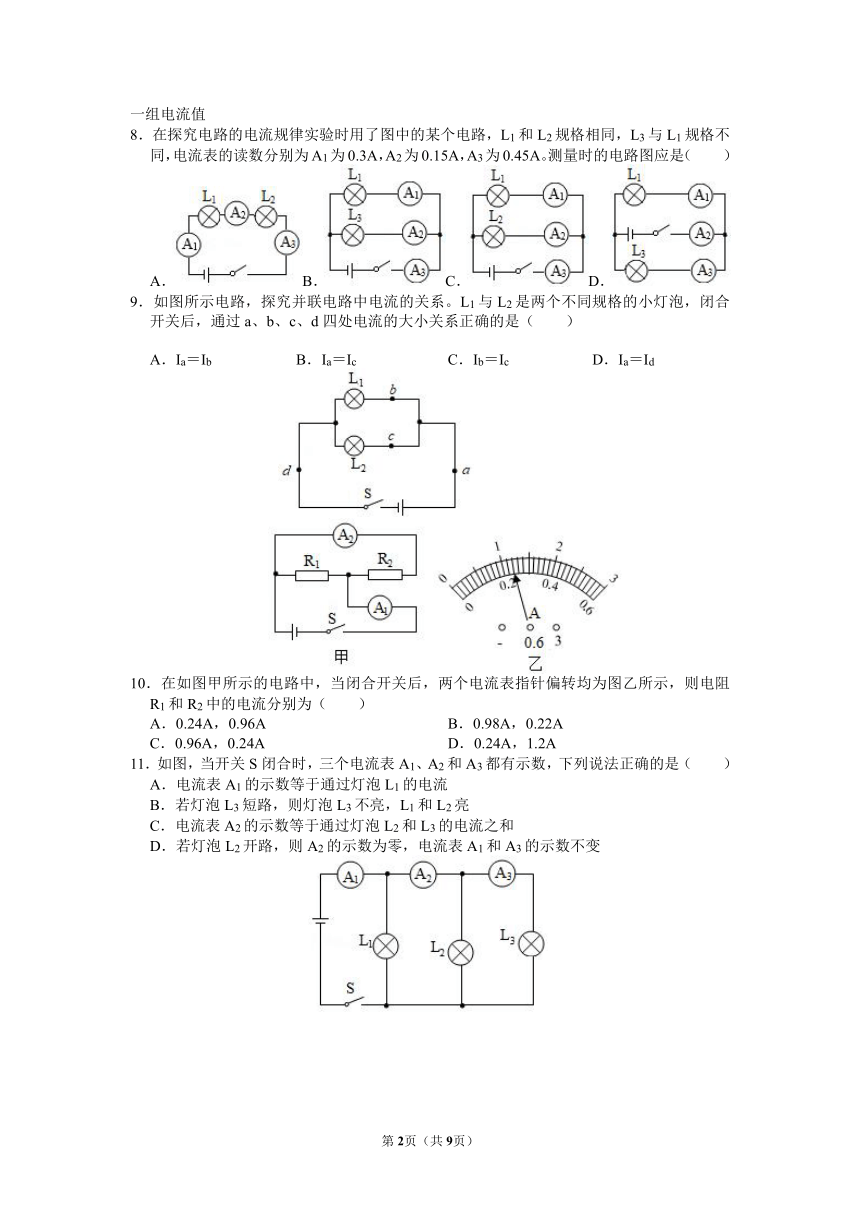

8.在探究电路的电流规律实验时用了图中的某个电路,L1和L2规格相同,L3与L1规格不同,电流表的读数分别为A1为0.3A,A2为0.15A,A3为0.45A。测量时的电路图应是(  )
A.B.C.D.
9.如图所示电路,探究并联电路中电流的关系。L1与L2是两个不同规格的小灯泡,闭合开关后,通过a、b、c、d四处电流的大小关系正确的是(  )
A.Ia=Ib B.Ia=Ic C.Ib=Ic D.Ia=Id
10.在如图甲所示的电路中,当闭合开关后,两个电流表指针偏转均为图乙所示,则电阻R1和R2中的电流分别为(  )
A.0.24A,0.96A B.0.98A,0.22A
C.0.96A,0.24A D.0.24A,1.2A
11.如图,当开关S闭合时,三个电流表A1、A2和A3都有示数,下列说法正确的是(  )
A.电流表A1的示数等于通过灯泡L1的电流
B.若灯泡L3短路,则灯泡L3不亮,L1和L2亮
C.电流表A2的示数等于通过灯泡L2和L3的电流之和
D.若灯泡L2开路,则A2的示数为零,电流表A1和A3的示数不变

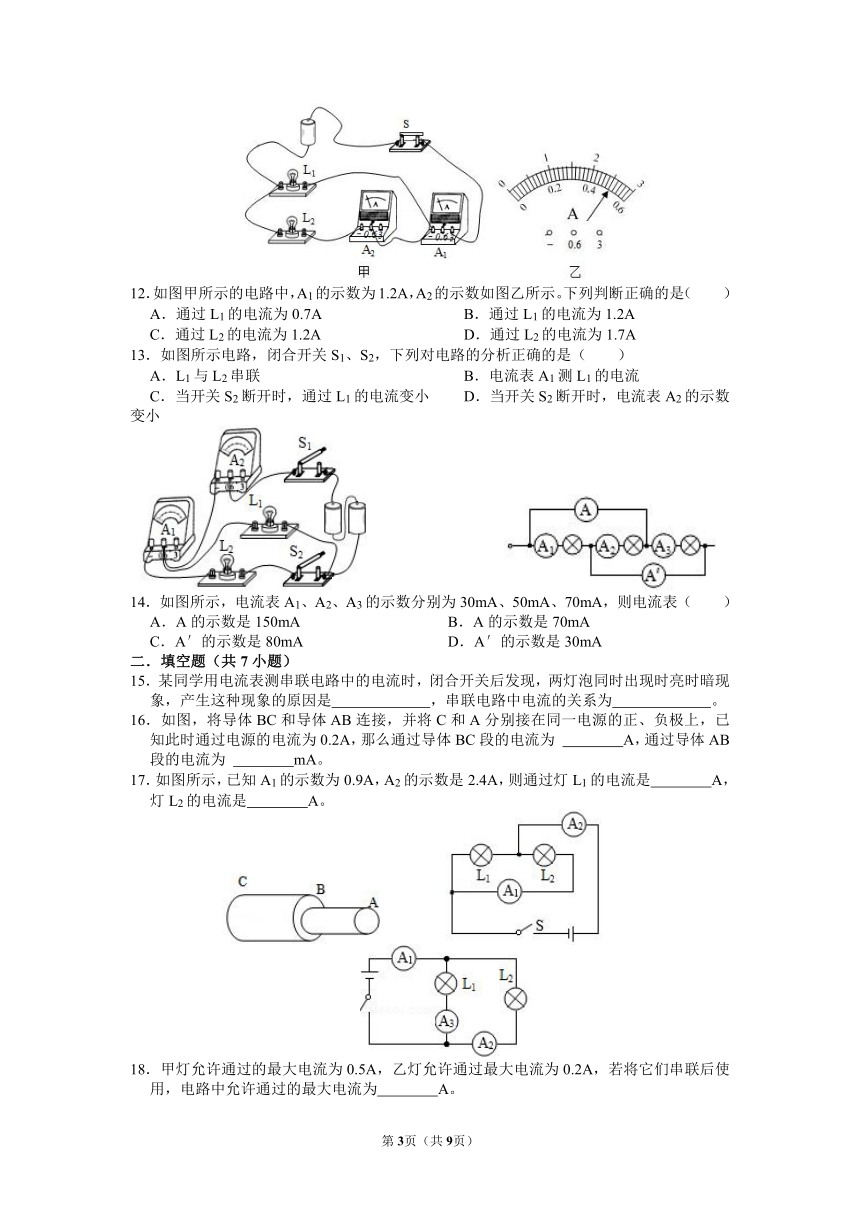

12.如图甲所示的电路中,A1的示数为1.2A,A2的示数如图乙所示。下列判断正确的是(  )
A.通过L1的电流为0.7A B.通过L1的电流为1.2A
C.通过L2的电流为1.2A D.通过L2的电流为1.7A
13.如图所示电路,闭合开关S1、S2,下列对电路的分析正确的是(  )
A.L1与L2串联 B.电流表A1测L1的电流
C.当开关S2断开时,通过L1的电流变小 D.当开关S2断开时,电流表A2的示数变小
14.如图所示,电流表A1、A2、A3的示数分别为30mA、50mA、70mA,则电流表(  )
A.A的示数是150mA B.A的示数是70mA
C.A′的示数是80mA D.A′的示数是30mA
二.填空题(共7小题)
15.某同学用电流表测串联电路中的电流时,闭合开关后发现,两灯泡同时出现时亮时暗现象,产生这种现象的原因是   ,串联电路中电流的关系为   。
16.如图,将导体BC和导体AB连接,并将C和A分别接在同一电源的正、负极上,已知此时通过电源的电流为0.2A,那么通过导体BC段的电流为    A,通过导体AB段的电流为    mA。
17.如图所示,已知A1的示数为0.9A,A2的示数是2.4A,则通过灯L1的电流是   A,灯L2的电流是   A。
18.甲灯允许通过的最大电流为0.5A,乙灯允许通过最大电流为0.2A,若将它们串联后使用,电路中允许通过的最大电流为   A。

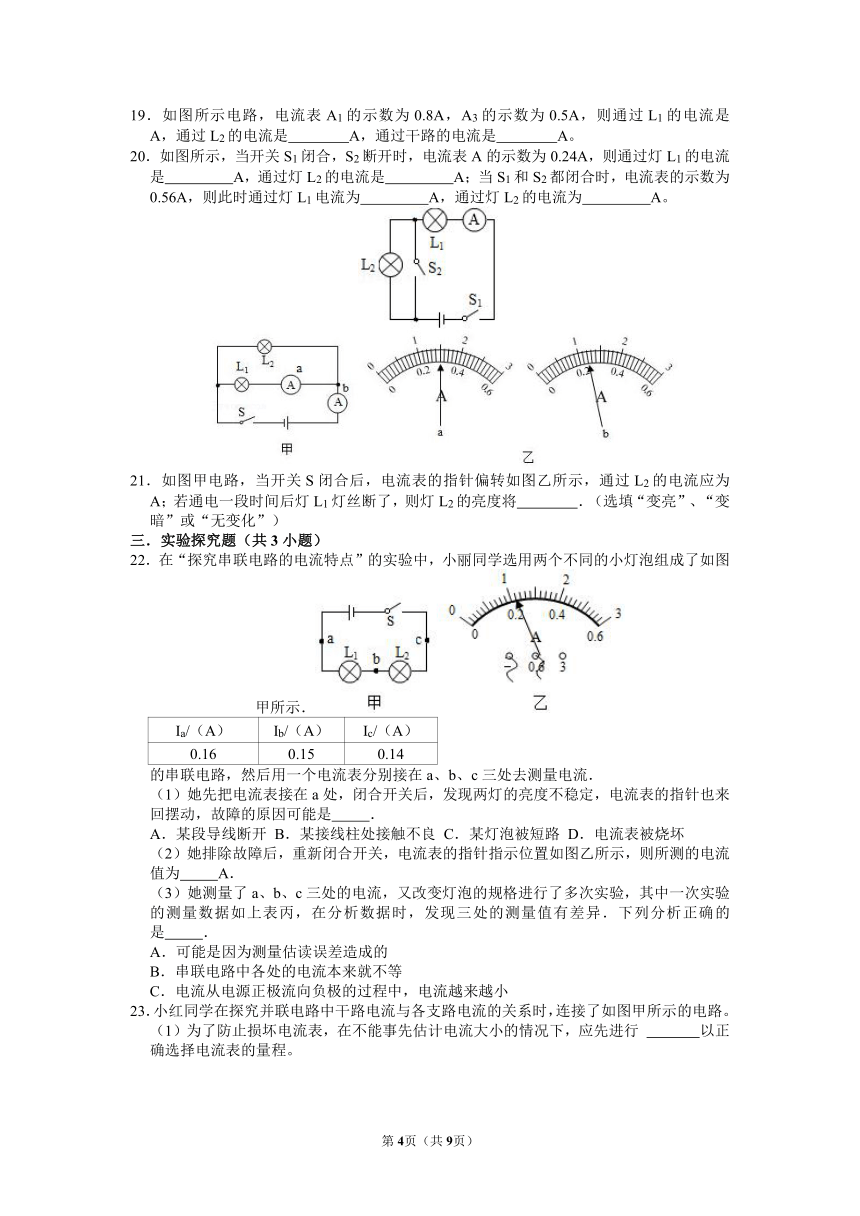

19.如图所示电路,电流表A1的示数为0.8A,A3的示数为0.5A,则通过L1的电流是   A,通过L2的电流是   A,通过干路的电流是   A。
20.如图所示,当开关S1闭合,S2断开时,电流表A的示数为0.24A,则通过灯L1的电流是   A,通过灯L2的电流是   A;当S1和S2都闭合时,电流表的示数为0.56A,则此时通过灯L1电流为   A,通过灯L2的电流为   A。
21.如图甲电路,当开关S闭合后,电流表的指针偏转如图乙所示,通过L2的电流应为   A;若通电一段时间后灯L1灯丝断了,则灯L2的亮度将   .(选填“变亮”、“变暗”或“无变化”)
三.实验探究题(共3小题)
22.在“探究串联电路的电流特点”的实验中,小丽同学选用两个不同的小灯泡组成了如图甲所示.
Ia/(A) Ib/(A) Ic/(A)
0.16 0.15 0.14
的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流.
(1)她先把电流表接在a处,闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动,故障的原因可能是   .
A.某段导线断开 B.某接线柱处接触不良 C.某灯泡被短路 D.电流表被烧坏
(2)她排除故障后,重新闭合开关,电流表的指针指示位置如图乙所示,则所测的电流值为   A.
(3)她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中一次实验的测量数据如上表丙,在分析数据时,发现三处的测量值有差异.下列分析正确的是   .
A.可能是因为测量估读误差造成的
B.串联电路中各处的电流本来就不等
C.电流从电源正极流向负极的过程中,电流越来越小
23.小红同学在探究并联电路中干路电流与各支路电流的关系时,连接了如图甲所示的电路。
(1)为了防止损坏电流表,在不能事先估计电流大小的情况下,应先进行    以正确选择电流表的量程。
(2)当小红连接好最后一根导线时,发现电流表的指针迅速向右偏转,则小红在连接电路时存在的问题是:   。
(3)排除故障后重新进行实验,如果电流表示数如图乙所示,则电流表测出的电流为    A。
(4)如果要用电流表测量干路中的电流,且只允许改动一根导线的一个接头,应将导线    (选填“a”、“b”或“c”)一端从“   ”接线柱改接到“   ”接线柱上。
24.如图所示,在探究“并联电路的电流特点”的实验中,小明设计了如图甲所示的电路进行实验:
(1)实验中,小明应该选择两个小灯泡规格是    (选填“相同”或“不相同”)的。
(2)请用笔画线代替导线,按图甲中的电路图把图乙中的实物电路连接完整(导线不得交叉)。
(3)小明在连接电路时,开关应处于    (选填“闭合”或“断开”)状态。
(4)小明先将电流表接在L1所在的支路上,闭合开关,观察到灯L2发光,但灯L1不亮,电流表的示数为零,电路可能存在的故障是    (选填“灯L1断路”或“灯L1短路”)。
(5)排除故障后,他测出了L1支路上的电流I1=0.8A,然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I,两次测得的结果都如图丙所示,则I2=   A、I=   A。小明由此数据得出并联电路中干路电流和各支路电流的关系是    (写关系式即可)。
(6)本次实验的不足之处是:   。
四.作图题(共1小题)
25.小明同学做“探究并联电路的电流特点”实验的电路如图所示。请用笔画线代替导线连接实物电路图。要求灯泡L1、L2并联,开关S1、S2分别控制灯L1、L2,电流表测量通过灯L1的电流。
五.解答题(共2小题)
26.请按图中的电路连接实物图,当S都闭合时,电流表A的读数是0.54A,电流表A1的读数是0.3A,电流表A2的读数为    A。
27.在“探究并联电路电流规律”的实验中,小明已连好部分电路。请分别按以下要求用笔画线代替导线,把电路连接完整。要求:
(1)电流表测量干路电流(在图1中画线);
(2)电流表测量L1支路电流(在图2中画线)。
六.综合能力题(共1小题)
28.如图甲所示电路,两灯正常发光,电流表A1的示数为0.6A,电流表A2的示数如图乙所示。求:
(1)在图丙虚线框中画出电路图;
(2)通过小灯泡L1的电流大小;
(3)通过小灯泡L2的电流大小。
参考答案
一.选择题(共14小题)
1.C; 2.C; 3.A; 4.B; 5.B; 6.C; 7.B; 8.B; 9.D; 10.C; 11.C; 12.A; 13.D; 14.C;
二.填空题(共7小题)
15.电路某处接触不良;电流处处相等; 16.0.2;200; 17.1.5;0.9; 18.0.2; 19.0.5;0.3;0.8; 20.0.24;0.24;0.56;0; 21.0.9;无变化;
三.实验探究题(共3小题)
22.B;0.22;A; 23.试触;开关没有处于断开状态;2.5;b;3;电流表负; 24.不相同;断开;灯L1断路;0.2;1;I=I1+I2;只做一次实验,结论具有偶然性;
四.作图题(共1小题)
25.;
五.解答题(共2小题)
26.0.24;;
27.;
六.综合能力题(共1小题)
28.(1);
(2)通过小灯泡L1的电流大小为0.6A;
(3)通过小灯泡L2的电流大小为2A。
