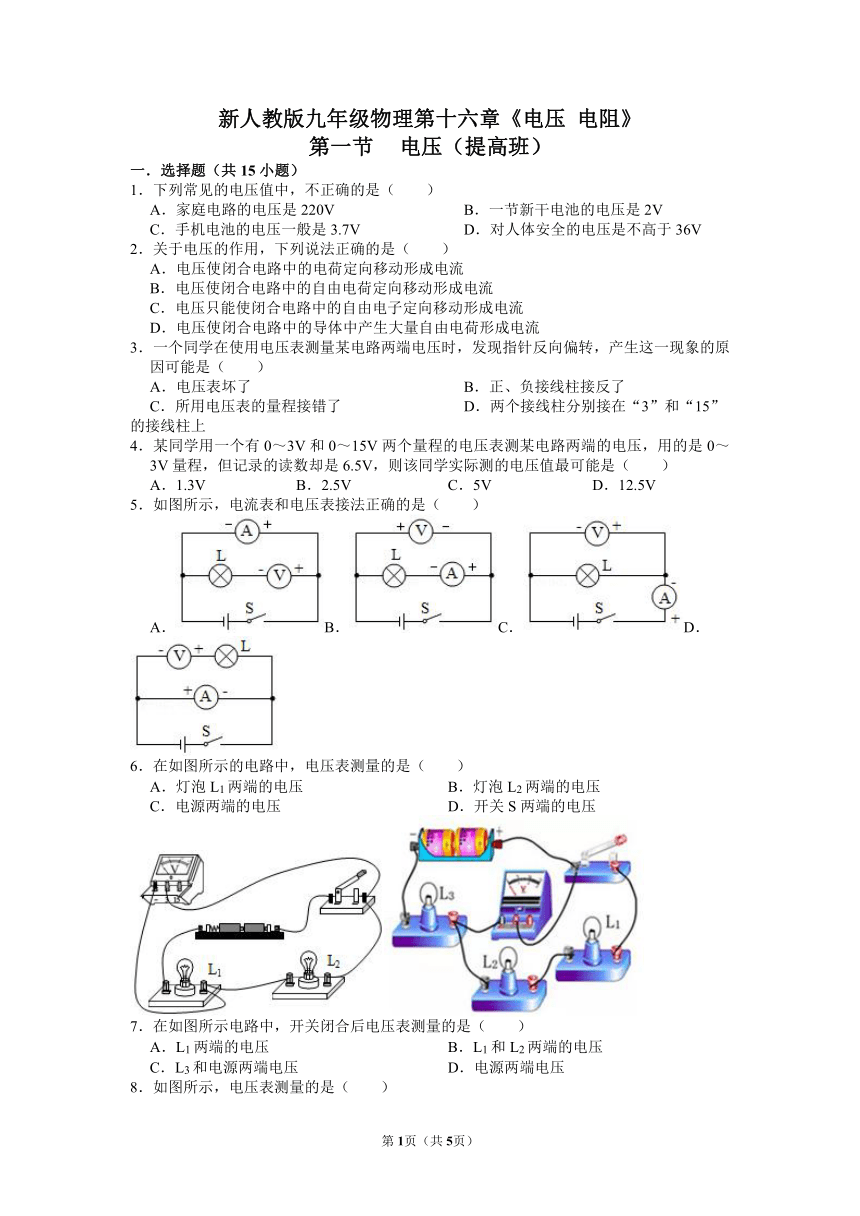

第十六章《电压 电阻》第一节：电压（提高班）2021－2022学年人教版物理九年级全一册（有答案）

新人教版九年级物理第十六章《电压 电阻》
第一节 电压（提高班）
一．选择题（共15小题）
1．下列常见的电压值中，不正确的是（　　）
A．家庭电路的电压是220V B．一节新干电池的电压是2V
C．手机电池的电压一般是3.7V D．对人体安全的电压是不高于36V
2．关于电压的作用，下列说法正确的是（　　）
A．电压使闭合电路中的电荷定向移动形成电流
B．电压使闭合电路中的自由电荷定向移动形成电流
C．电压只能使闭合电路中的自由电子定向移动形成电流
D．电压使闭合电路中的导体中产生大量自由电荷形成电流
3．一个同学在使用电压表测量某电路两端电压时，发现指针反向偏转，产生这一现象的原因可能是（　　）
A．电压表坏了 B．正、负接线柱接反了
C．所用电压表的量程接错了 D．两个接线柱分别接在“3”和“15”的接线柱上
4．某同学用一个有0～3V和0～15V两个量程的电压表测某电路两端的电压，用的是0～3V量程，但记录的读数却是6.5V，则该同学实际测的电压值最可能是（　　）
A．1.3V B．2.5V C．5V D．12.5V
5．如图所示，电流表和电压表接法正确的是（　　）
A．B．C．D．
6．在如图所示的电路中，电压表测量的是（　　）
A．灯泡L1两端的电压 B．灯泡L2两端的电压
C．电源两端的电压 D．开关S两端的电压
7．在如图所示电路中，开关闭合后电压表测量的是（　　）
A．L1两端的电压 B．L1和L2两端的电压
C．L3和电源两端电压 D．电源两端电压

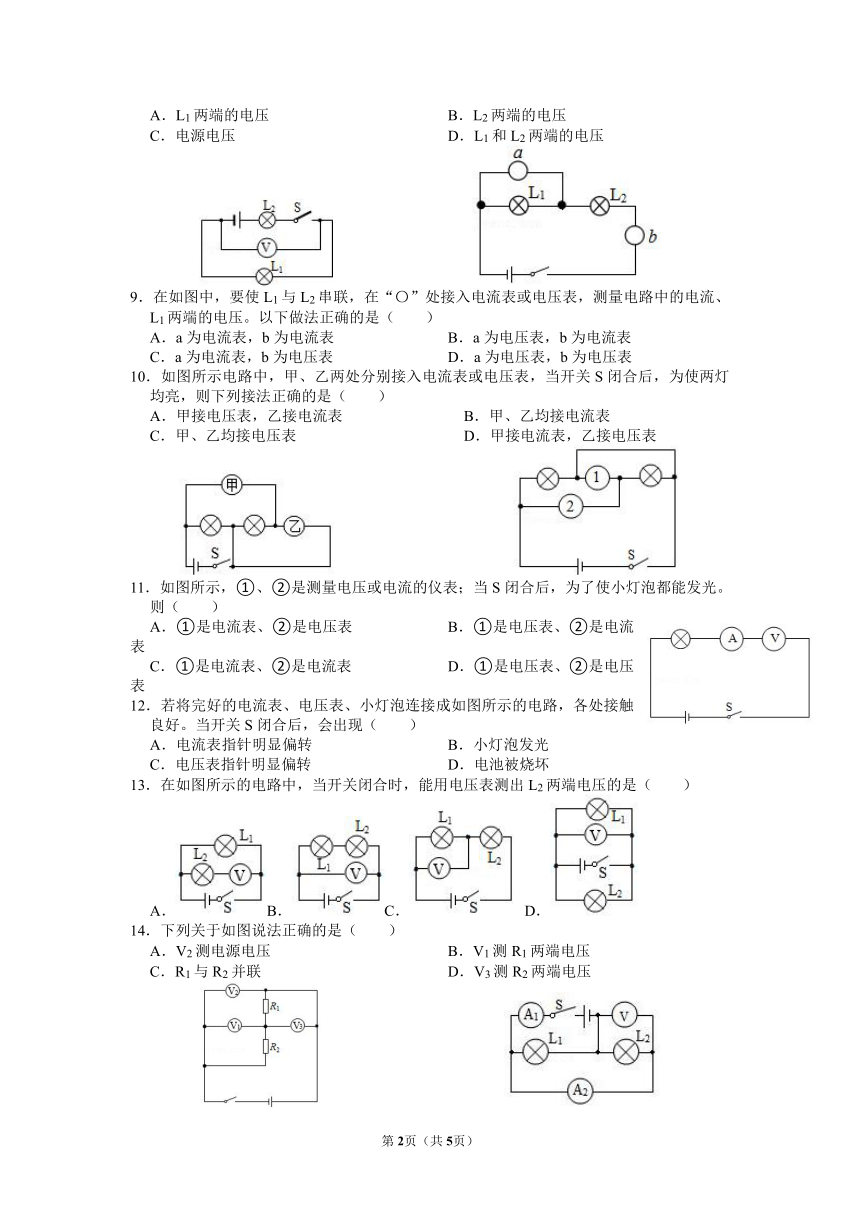

8．如图所示，电压表测量的是（　　）
A．L1两端的电压 B．L2两端的电压
C．电源电压 D．L1和L2两端的电压
9．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
10．如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均亮，则下列接法正确的是（　　）
A．甲接电压表，乙接电流表 B．甲、乙均接电流表
C．甲、乙均接电压表 D．甲接电流表，乙接电压表
11．如图所示，①、②是测量电压或电流的仪表；当S闭合后，为了使小灯泡都能发光。则（　　）
A．①是电流表、②是电压表 B．①是电压表、②是电流表
C．①是电流表、②是电流表 D．①是电压表、②是电压表
12．若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（　　）
A．电流表指针明显偏转 B．小灯泡发光
C．电压表指针明显偏转 D．电池被烧坏
13．在如图所示的电路中，当开关闭合时，能用电压表测出L2两端电压的是（　　）
A．B．C． D．
14．下列关于如图说法正确的是（　　）
A．V2测电源电压 B．V1测R1两端电压
C．R1与R2并联 D．V3测R2两端电压
15．如图所示，当开关S闭合后，下列说法正确的是（　　）
A．灯L1与灯L2是串联，且灯L1被短路 B．电压表只能测出灯L1两端的电压
C．电流表A1测的是灯L1的电流 D．电流表A2测的是灯L2的电流
二．填空题（共5小题）
16．　 　是形成电流的原因，电源是提供 　 　的装置。在一个由锂电池作为电源的电路中，锂电池两端的电压让电荷发生 　 　从而形成电流；为了纪念意大利物理学家 　 　，以他的名字为电压的单位，用符号 　 　表示。一节干电池的电压为 　 　V；一般情况下，人体的安全电压 　 　。测量电压的仪器也叫 　 　表，在电路图中用符号 　 　表示。
17．电压是形成 　 　的原因，即电压使电路中的自由电荷发生 　 　形成电流； 　 　是提供电压的装置；电压用字母 　 　表示。
18．完成下列单位换算。
（1）48V＝　 　kV＝　 　mV。 （2）22mV＝　 　V。
（3）350kV＝　 　V。 （4）36mV＝　 　kV。
19．如图所示电压表，若选用0～3V量程，分度值是 　 　V，读数为 　 　V；若选用0～15V量程，分度值是 　 　V，读数为 　 　V。可见，电压表指针偏转角度相同时，电压表大量程的读数是小量程读数的 　 　倍。
20．如图甲所示的电路中闭合开关S，电压表V的示数如图乙所示，则电源电压为 　 　V；电流表A1、A2示数分别如图丙、丁所示，则通过L1的电流为 　 　A。
三．解答题（共2小题）
21．在图中的〇里填上适当的电表符号，使之成为正确的电路图。
22．如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻R1、R2并联，甲表是　 　，乙表是　 　。
四．作图题（共1小题）
23．图1是用电压表、电流表测量灯泡L两端电压和通过它的电流的部分电路图。请你在图1的虚线框内填入电压表、电流表的符号，并将图2中的实物图按电路图连接起来.
五．综合能力题（共1小题）
24．如图所示，在水果中插入两片不同材料的金属板，就组成了水果电池，几只串联的水果电池提供的电压足够点亮排成V字形的一组发光二极管。某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究。在水果中插入不同材料制成的金属极板，并保持两块极板之间的距离不变、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如表。分析实验数据，回答下列问题：
铁﹣﹣﹣﹣﹣﹣锌 铁﹣﹣﹣﹣﹣﹣﹣铜 铜﹣﹣﹣﹣﹣﹣﹣锌
苹果 0.55V 0.60V 0.95V
梨 0.40V 0.50V 0.90V
菠萝 0.50V 0.55V 1.00V
橙子 0.70V 0.78V 1.05V
（1）从表格数据可知，铁﹣﹣铜分别插在苹果和橙中时，两极板之间电压分别为 　 　V和 　 　V。
（2）分析表格中的数据可知，水果电池电压的大小与 　 　和 　 　有关。
（3）影响水果电池电压大小的因素可能还有 　 　、　 　。（写出两个猜想）
六．实验探究题（共1小题）
25．在探究串联电路的电压时，小明同学使用的实验电路如图所示。他先用电压表正确地测出了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的那段导线改接到电路中的C点，而保持电压表B点不动，你认为这种接法是　 　（选填“正确”或“不正确”）的，理由是　 　。
参考答案
一．选择题（共15小题）
1．B； 2．B； 3．B； 4．A； 5．C； 6．B； 7．B； 8．A； 9．B； 10．D； 11．B； 12．C； 13．D； 14．A； 15．D；
二．填空题（共5小题）
16．电压；电压；定向移动；伏特；V；1.5；不高于36V；电压；； 17．电流；定向移动；电源；U； 18．4.8×10﹣2；4.8×104；2.2×10﹣2；3.5×105；3.6×10﹣5； 19．0.1；2.5；0.5；12.5；5； 20．6；0.2；
三．解答题（共2小题）
21．； 22．电压表；电流表；
四．作图题（共1小题）
23．；
五．综合能力题（共1小题）
24．0.60；0.78；水果的种类；极板的材料；水果的大小；两极插入水果的深度；
六．实验探究题（共1小题）
25．不正确；电压表正负接线柱接反；
第1页（共1页）
